Wiring Diagrams
Fig 1: 2.5L HSC/CFI EEC-IV Wiring Diagram

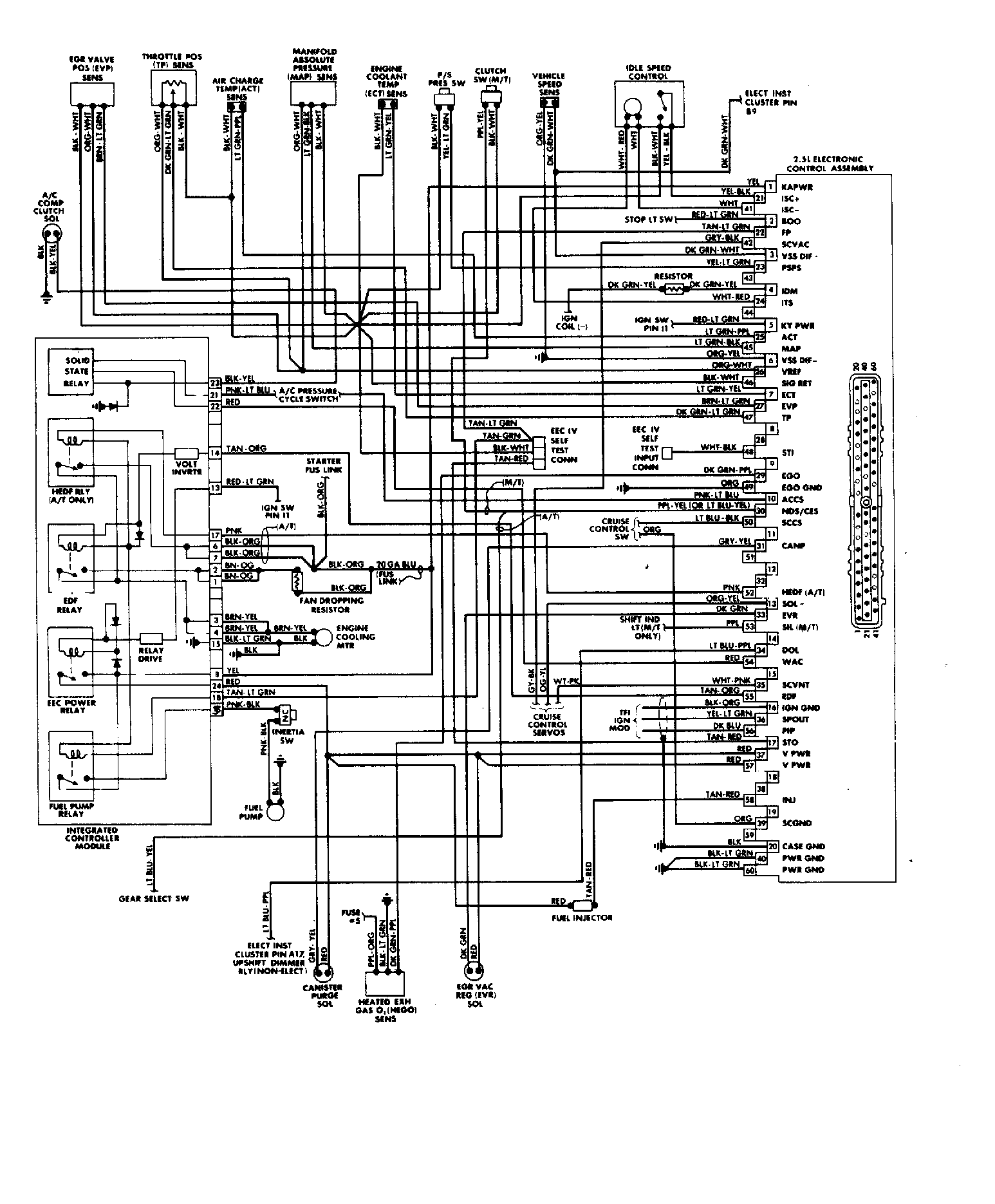

Fig 2: Electronic Engine Control (2.5L) Print For Best Results
