Connector Views
Fig 1: A/C Clutch Field Coil Connector End View (C100)
Courtesy of FORD MOTOR CO.
Fig 2: Crankshaft Position Sensor Connector End View (C101)
Courtesy of FORD MOTOR CO.
Fig 3: Generator Connector End View (C102a)
Courtesy of FORD MOTOR CO.
Fig 4: Generator Connector End View (C102b)
Courtesy of FORD MOTOR CO.
Fig 5: Oil Pressure Switch Connector End View (C103)
Courtesy of FORD MOTOR CO.
Fig 6: Engine Oil Temperature (EOT) Sensor Connector End View (C104)
Courtesy of FORD MOTOR CO.
Fig 7: Cylinder-Head Temperature Sensor Connector End View (C107)
Courtesy of FORD MOTOR CO.
Fig 8: Knock Sensor 2 Connector End View (C108)
Courtesy of FORD MOTOR CO.
Fig 9: Knock Sensor 1 Connector End View (C109)
Courtesy of FORD MOTOR CO.
Fig 10: Inline Connector End View (C110)
Courtesy of FORD MOTOR CO.
Fig 11: Coil On Plug (COP) 1 Connector End View (C111)
Courtesy of FORD MOTOR CO.
Fig 12: Coil On Plug (COP) 2 Connector End View (C112)
Courtesy of FORD MOTOR CO.
Fig 13: Coil On Plug (COP) 3 Connector End View (C113)
Courtesy of FORD MOTOR CO.
Fig 14: Coil On Plug (COP) 4 Connector End View (C114)
Courtesy of FORD MOTOR CO.
Fig 15: Coil On Plug (COP) 5 Connector End View (C115)
Courtesy of FORD MOTOR CO.
Fig 16: Coil On Plug (COP) 6 Connector End View (C116)
Courtesy of FORD MOTOR CO.
Fig 17: Coil On Plug (COP) 7 Connector End View (C117)
Courtesy of FORD MOTOR CO.
Fig 18: Coil On Plug (COP) 8 Connector End View (C118)
Courtesy of FORD MOTOR CO.
Fig 19: Power Steering Valve Solenoid Connector End View (C120)
Courtesy of FORD MOTOR CO.
Fig 20: Brake Fluid Level Switch Connector End View (C124)
Courtesy of FORD MOTOR CO.
Fig 21: Windshield Wiper Motor Connector End View (C125)
Courtesy of FORD MOTOR CO.
Fig 22: Low Charge Protection Switch Connector End View (C130)
Courtesy of FORD MOTOR CO.
Fig 23: Horn Connector End View (C131)
Courtesy of FORD MOTOR CO.
Fig 24: Ambient Air Temperature Sensor Connector End View (C132)
Courtesy of FORD MOTOR CO.
Fig 25: Inline Connector End View (C133)
Courtesy of FORD MOTOR CO.
Fig 26: Inline Connector End View (C134)
Courtesy of FORD MOTOR CO.

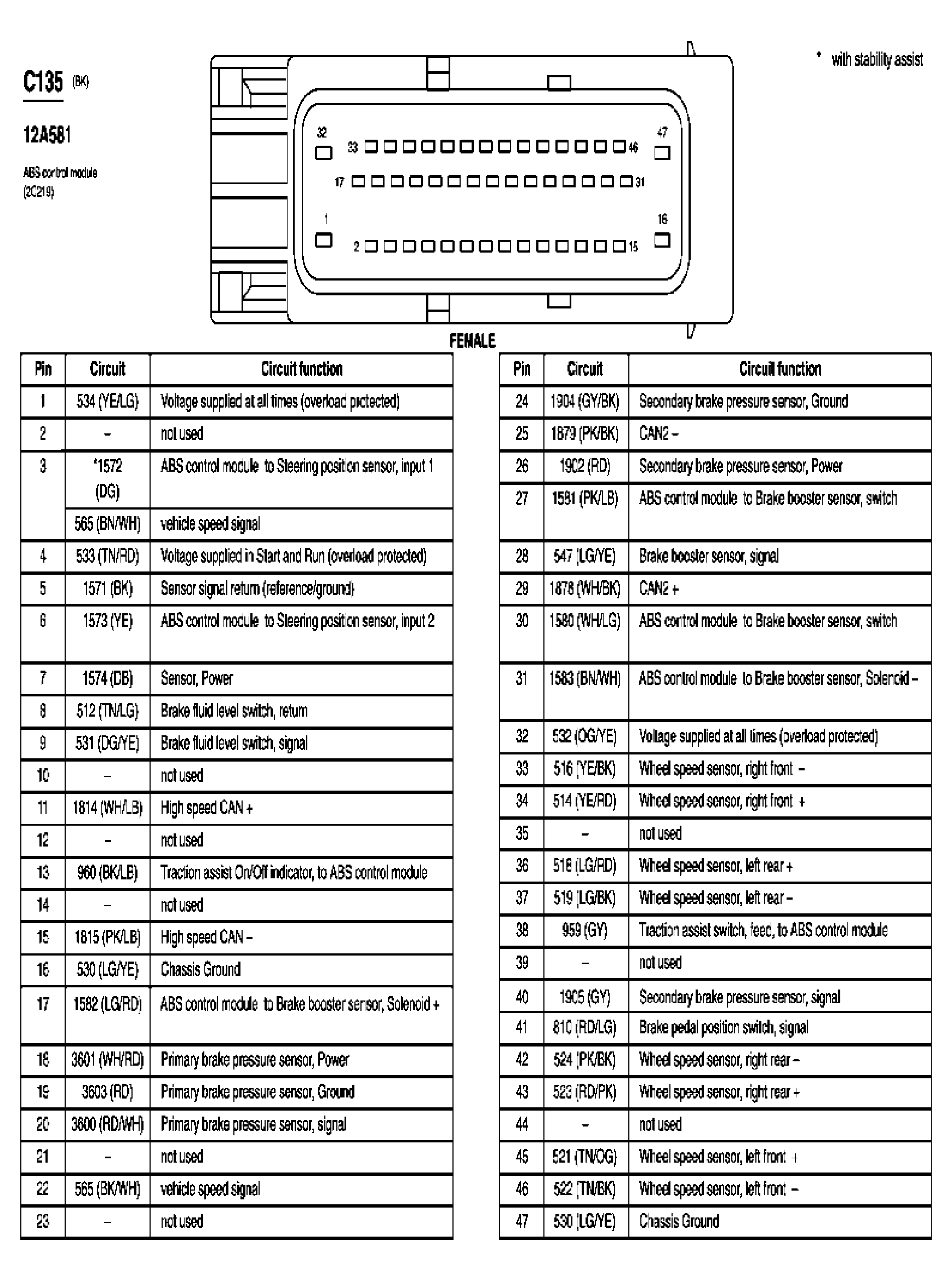

Fig 27: ABS Control Module Connector End View (C135)
Courtesy of FORD MOTOR CO.
Fig 28: Washer Fluid Level Switch Connector End View (C138)
Courtesy of FORD MOTOR CO.
Fig 29: Heated Oxygen Sensor (HO2S) #22 Connector End View (C141)
Courtesy of FORD MOTOR CO.
Fig 30: Heated Oxygen Sensor (HO2S) #12 Connector End View (C142)
Courtesy of FORD MOTOR CO.
Fig 31: Turbine Shaft Speed (TSS) Sensor Connector End View (C143)
Courtesy of FORD MOTOR CO.
Fig 32: Inline Connector End View (C144)
Courtesy of FORD MOTOR CO.
Fig 33: Inline Connector End View (C145)
Courtesy of FORD MOTOR CO.
Fig 34: Inline Connector End View (C146)
Courtesy of FORD MOTOR CO.
Fig 35: Brake Pressure Transducer Connector End View (C147)
Courtesy of FORD MOTOR CO.
Fig 36: Brake Pedal Travel Sensor Connector End View (C148)
Courtesy of FORD MOTOR CO.
Fig 37: Brake Booster Sensor Connector End View (C149)
Courtesy of FORD MOTOR CO.
Fig 38: Wheel Speed Sensor, Left Front Connector End View (C150)
Courtesy of FORD MOTOR CO.
Fig 39: Side Lamp, Left Front Connector End View (C151)
Courtesy of FORD MOTOR CO.
Fig 40: Fog Lamp, Left Front Connector End View (C152)
Courtesy of FORD MOTOR CO.
Fig 41: Wheel Speed Sensor, Right Front Connector End View (C160)
Courtesy of FORD MOTOR CO.
Fig 42: Side Lamp, Right Front Connector End View (C161)
Courtesy of FORD MOTOR CO.
Fig 43: Fog Lamp, Right Front Connector End View (C162)
Courtesy of FORD MOTOR CO.
Fig 44: Digital Transmission Range (DTR) Sensor Connector End View (C167)
Courtesy of FORD MOTOR CO.

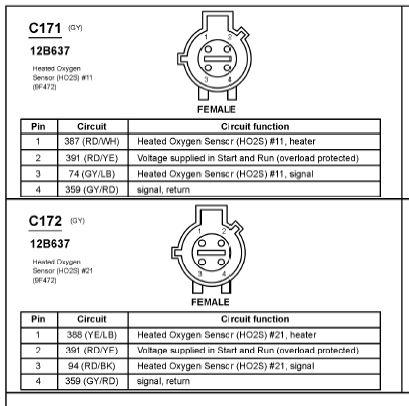

Fig 45: Heated Oxygen Sensor (HO2S) #11 Connector End View (C171)
Courtesy of FORD MOTOR CO.
Fig 46: Heated Oxygen Sensor (HO2S) #21 Connector End View (C172)
Courtesy of FORD MOTOR CO.
Fig 47: Ignition Transformer Capacitor 1 Connector End View (C174)
Courtesy of FORD MOTOR CO.

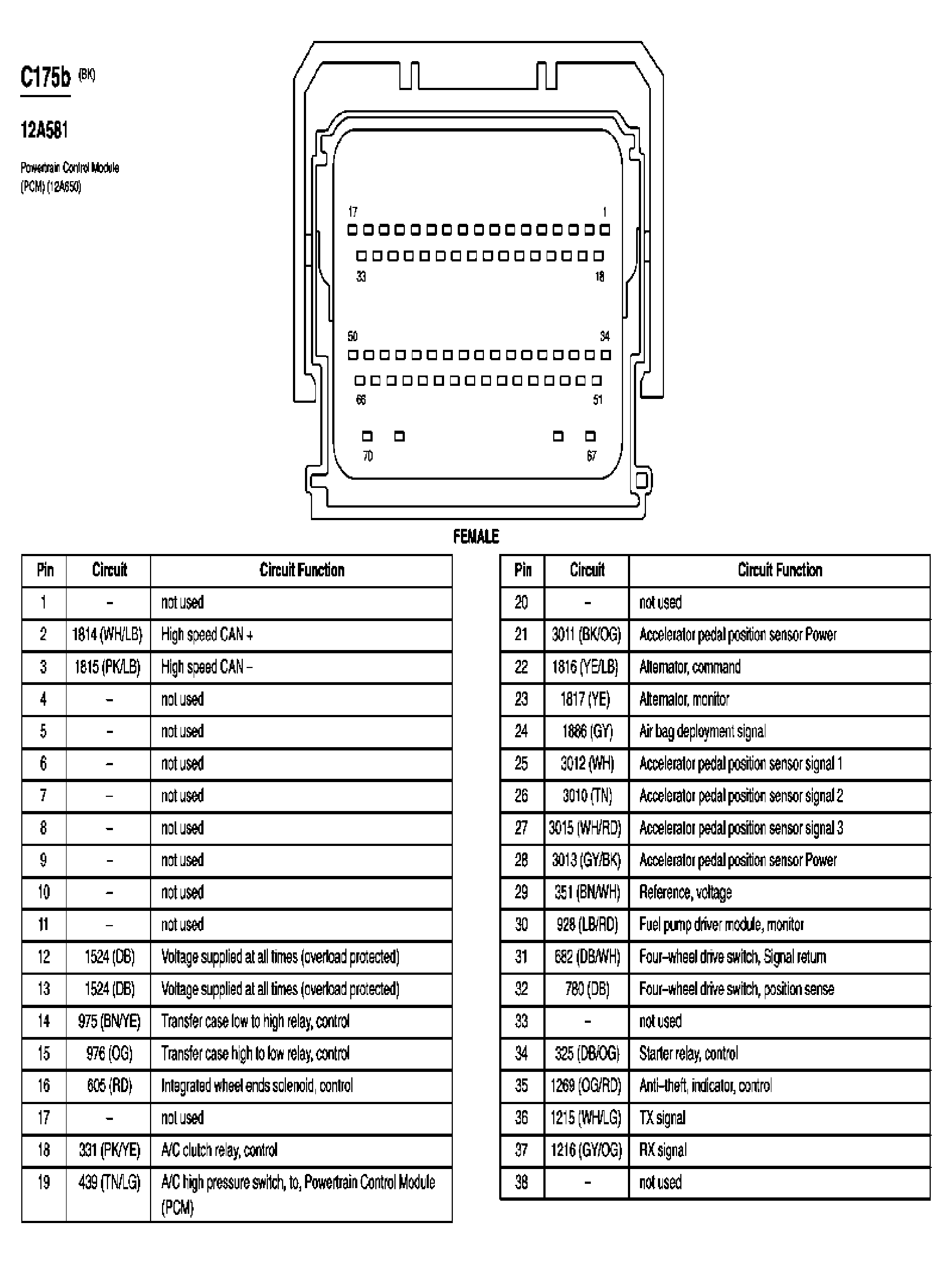

Fig 48: Powertrain Control Module (PCM) Connector End View (C175b) (1 Of 2)
Courtesy of FORD MOTOR CO.

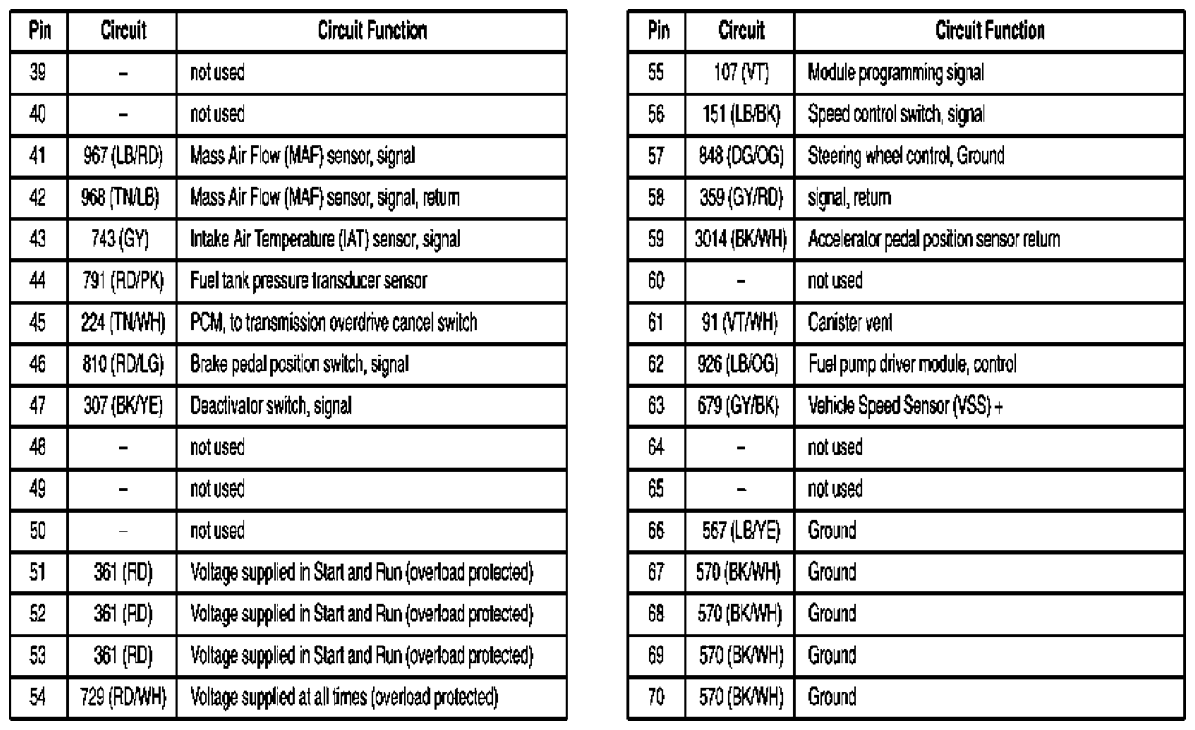

Fig 49: Powertrain Control Module (PCM) Connector End View (C175b) (2 Of 2)
Courtesy of FORD MOTOR CO.

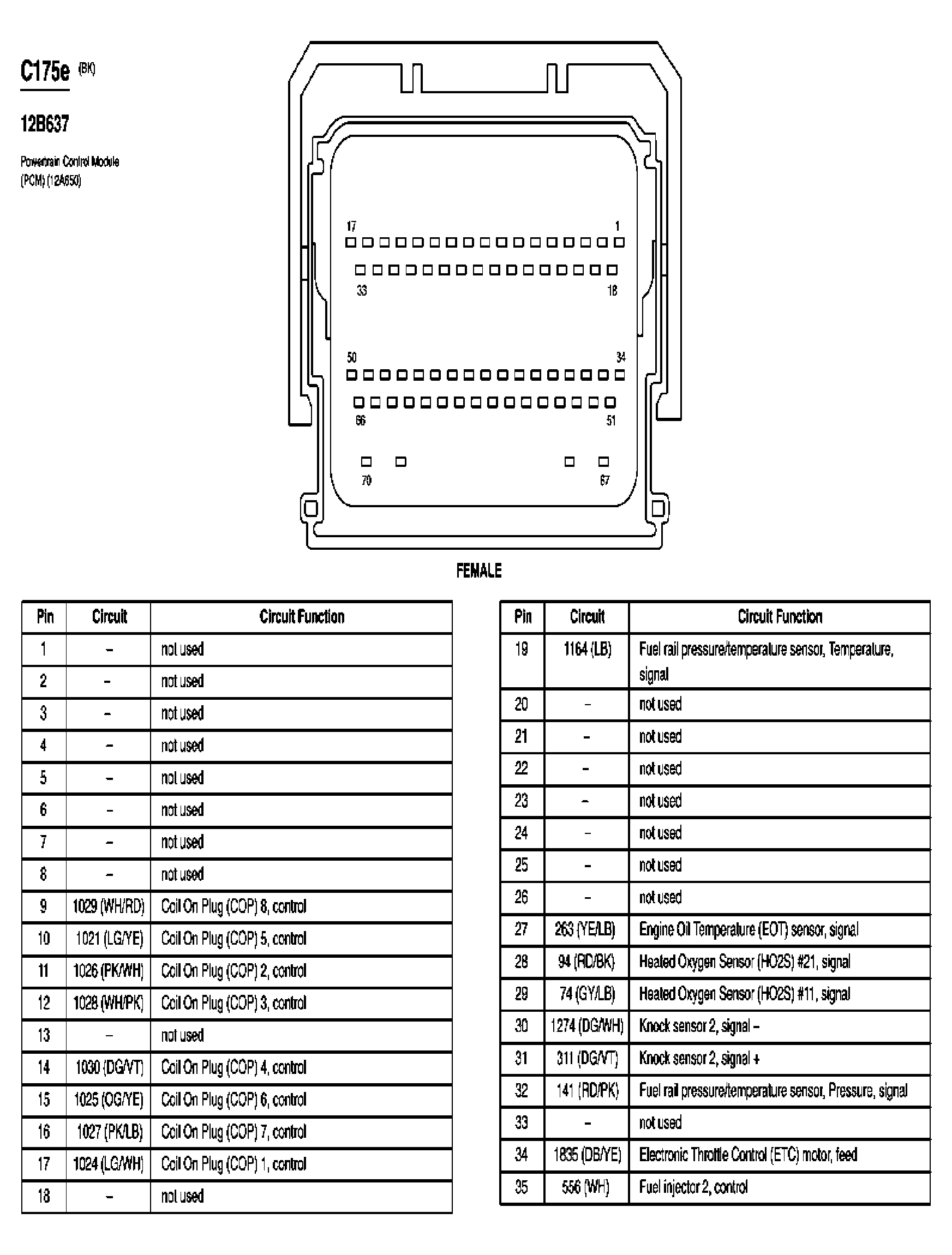

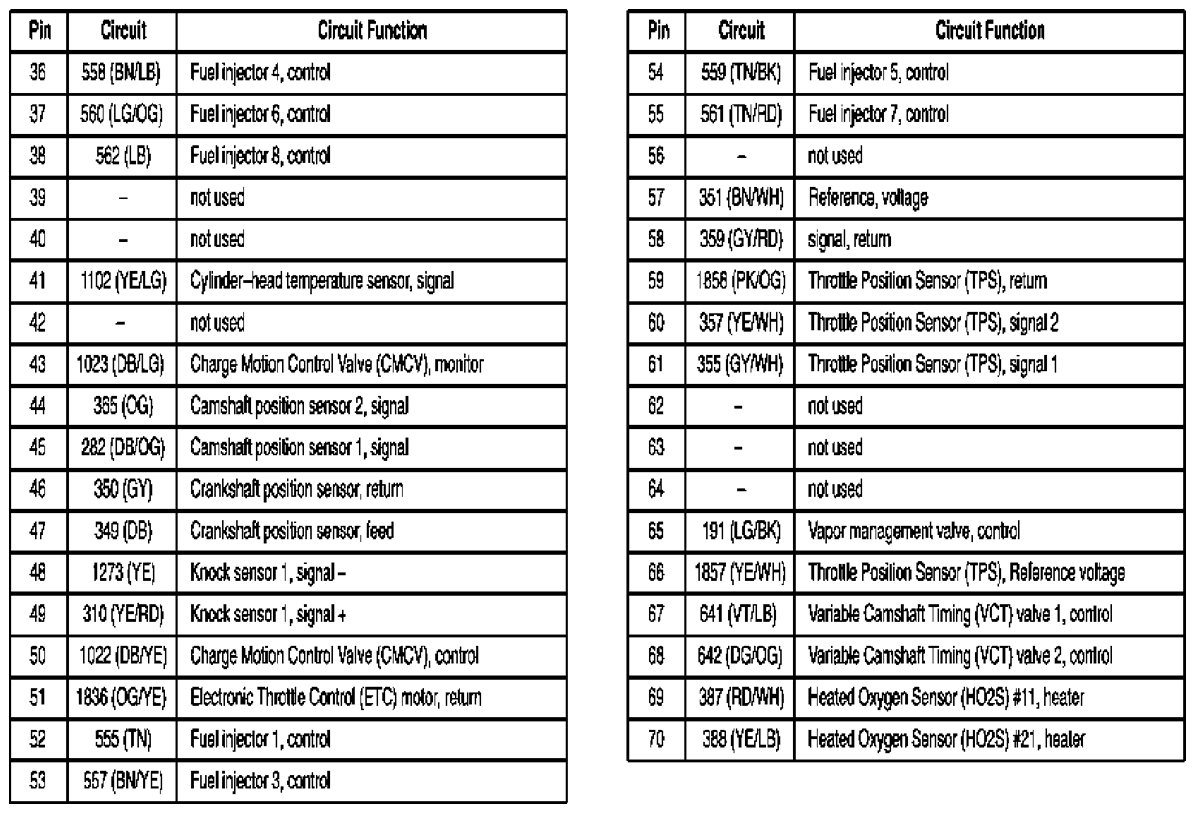

Fig 50: Powertrain Control Module (PCM) Connector End View (C175e) (1 Of 2)
Courtesy of FORD MOTOR CO.
Fig 51: Powertrain Control Module (PCM) Connector End View (C175e) (2 Of 2)
Courtesy of FORD MOTOR CO.

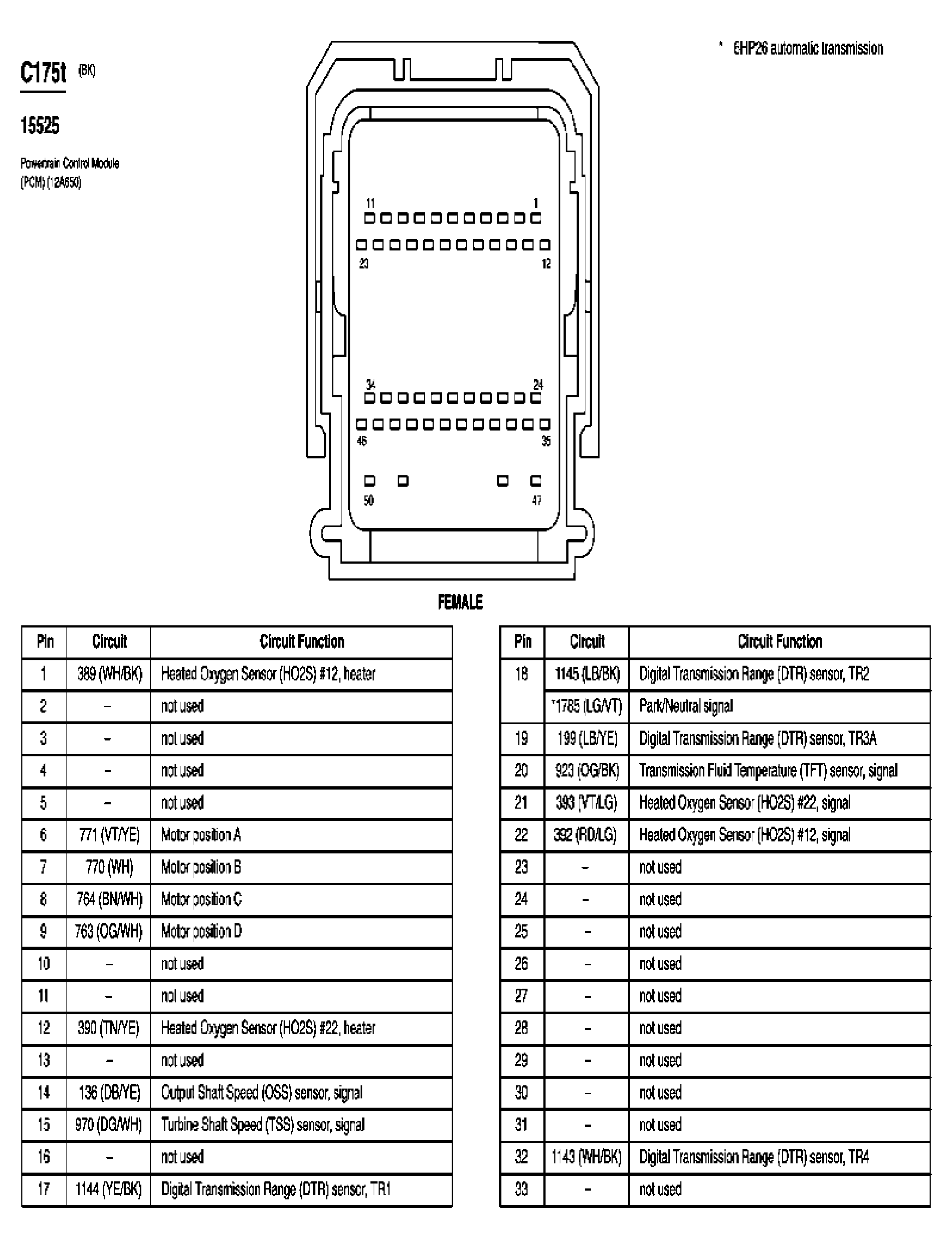

Fig 52: Powertrain Control Module (PCM) Connector End View (C175t) (1 Of 2)
Courtesy of FORD MOTOR CO.

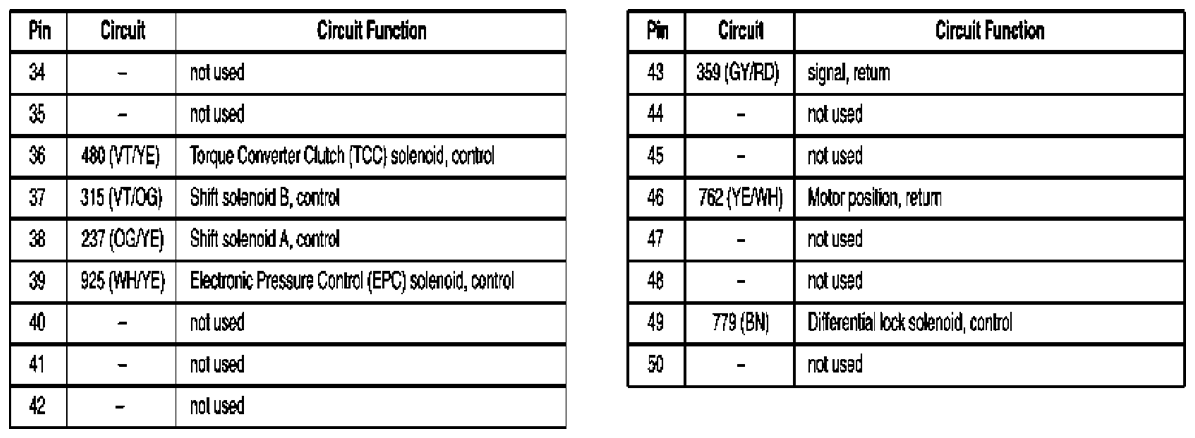

Fig 53: Powertrain Control Module (PCM) Connector End View (C175t) (2 Of 2)
Courtesy of FORD MOTOR CO.
Fig 54: Forward Crash Sensor Connector End View (C177)
Courtesy of FORD MOTOR CO.
Fig 55: Fuel Injector 1 Connector End View (C181)
Courtesy of FORD MOTOR CO.
Fig 56: Fuel Injector 2 Connector End View (C182)
Courtesy of FORD MOTOR CO.
Fig 57: Fuel Injector 3 Connector End View (C183)
Courtesy of FORD MOTOR CO.
Fig 58: Fuel Injector 4 Connector End View (C184)
Courtesy of FORD MOTOR CO.
Fig 59: Fuel Injector 5 Connector End View (C185)
Courtesy of FORD MOTOR CO.
Fig 60: Fuel Injector 6 Connector End View (C186)
Courtesy of FORD MOTOR CO.
Fig 61: Fuel Injector 7 Connector End View (C187)
Courtesy of FORD MOTOR CO.
Fig 62: Fuel Injector 8 Connector End View (C188)
Courtesy of FORD MOTOR CO.
Fig 63: Throttle Position Sensor (TPS) Connector End View (C189)
Courtesy of FORD MOTOR CO.
Fig 64: Heated Positive Crankcase Ventilation (PCV) Valve Connector End View (C190)
Courtesy of FORD MOTOR CO.
Fig 65: Inline Connector End View (C192)
Courtesy of FORD MOTOR CO.
Fig 66: Output Shaft Speed (OSS) Sensor Connector End View (C193)
Courtesy of FORD MOTOR CO.
Fig 67: Ignition Transformer Capacitor 2 Connector End View (C194)
Courtesy of FORD MOTOR CO.
Fig 68: Starter Motor Connector End View (C197a)
Courtesy of FORD MOTOR CO.
Fig 69: Starter Motor Connector End View (C197b)
Courtesy of FORD MOTOR CO.
Fig 70: Multifunction Switch Connector End View (C202a)
Courtesy of FORD MOTOR CO.
Fig 71: Multifunction Switch Connector End View (C202b)
Courtesy of FORD MOTOR CO.
Fig 72: Multifunction Switch Connector End View (C202c)
Courtesy of FORD MOTOR CO.
Fig 73: Main Light Switch Connector End View (C205a)
Courtesy of FORD MOTOR CO.
Fig 74: Main Light Switch Connector End View (C205b)
Courtesy of FORD MOTOR CO.
Fig 75: Main Light Switch Connector End View (C205c)
Courtesy of FORD MOTOR CO.
Fig 76: Inline Connector End View (C210)
Courtesy of FORD MOTOR CO.
Fig 77: Inline Connector End View (C211)
Courtesy of FORD MOTOR CO.
Fig 78: Inline Connector End View (C212)
Courtesy of FORD MOTOR CO.
Fig 79: Inline Connector End View (C213)
Courtesy of FORD MOTOR CO.
Fig 80: Inline Connector End View (C214)
Courtesy of FORD MOTOR CO.
Fig 81: Inline Connector End View (C215)
Courtesy of FORD MOTOR CO.
Fig 82: Airbag Sliding Contact Connector End View (C218a)
Courtesy of FORD MOTOR CO.
Fig 83: Airbag Sliding Contact Connector End View (C218b)
Courtesy of FORD MOTOR CO.
Fig 84: Inline Connector End View (C219)
Courtesy of FORD MOTOR CO.

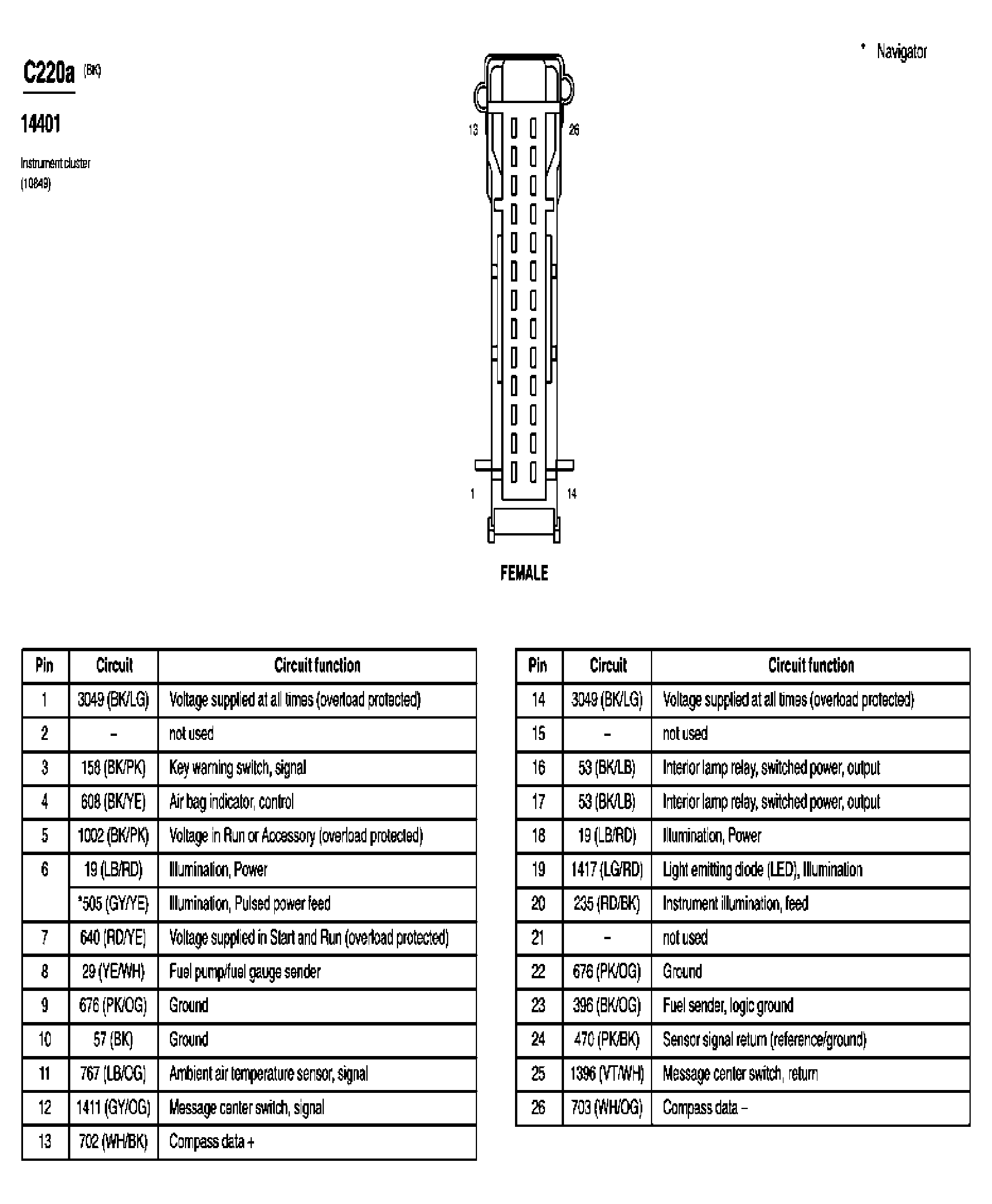

Fig 85: Instrument Cluster Connector End View (C220a)
Courtesy of FORD MOTOR CO.

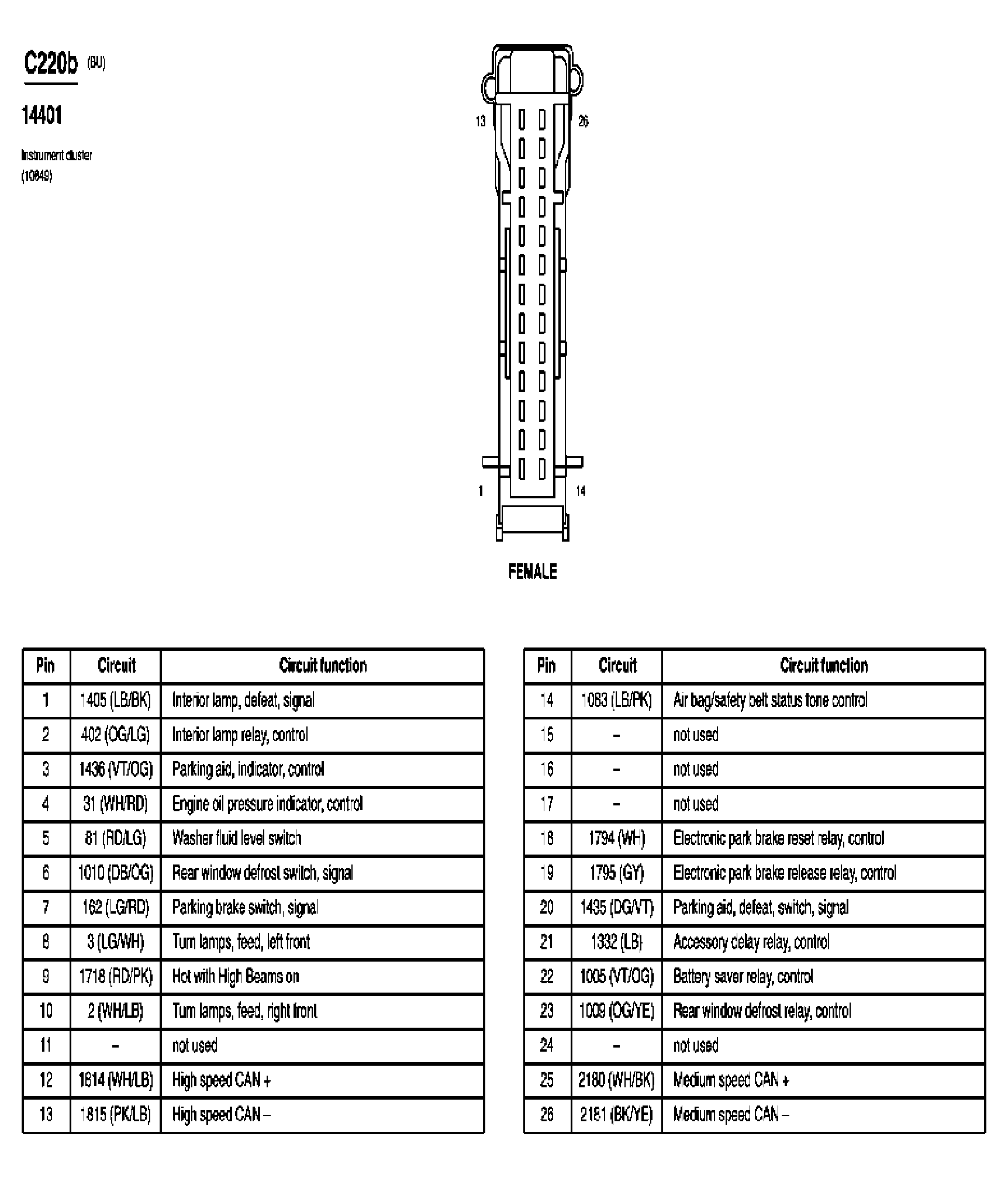

Fig 86: Instrument Cluster Connector End View (C220b)
Courtesy of FORD MOTOR CO.
Fig 87: Steering Position Sensor Connector End View (C226)
Courtesy of FORD MOTOR CO.

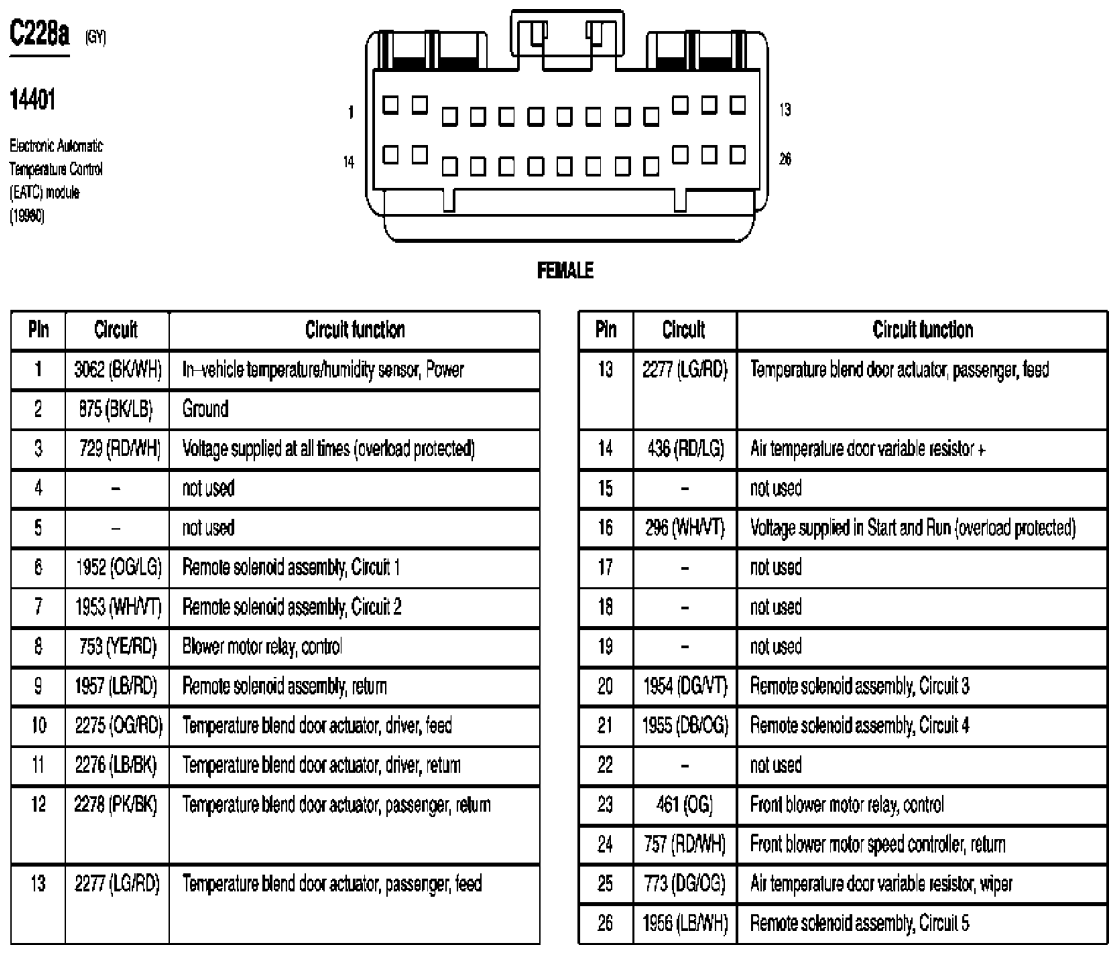

Fig 88: Electronic Automatic Temperature Control (EATC) Module Connector End View (C228a)
Courtesy of FORD MOTOR CO.

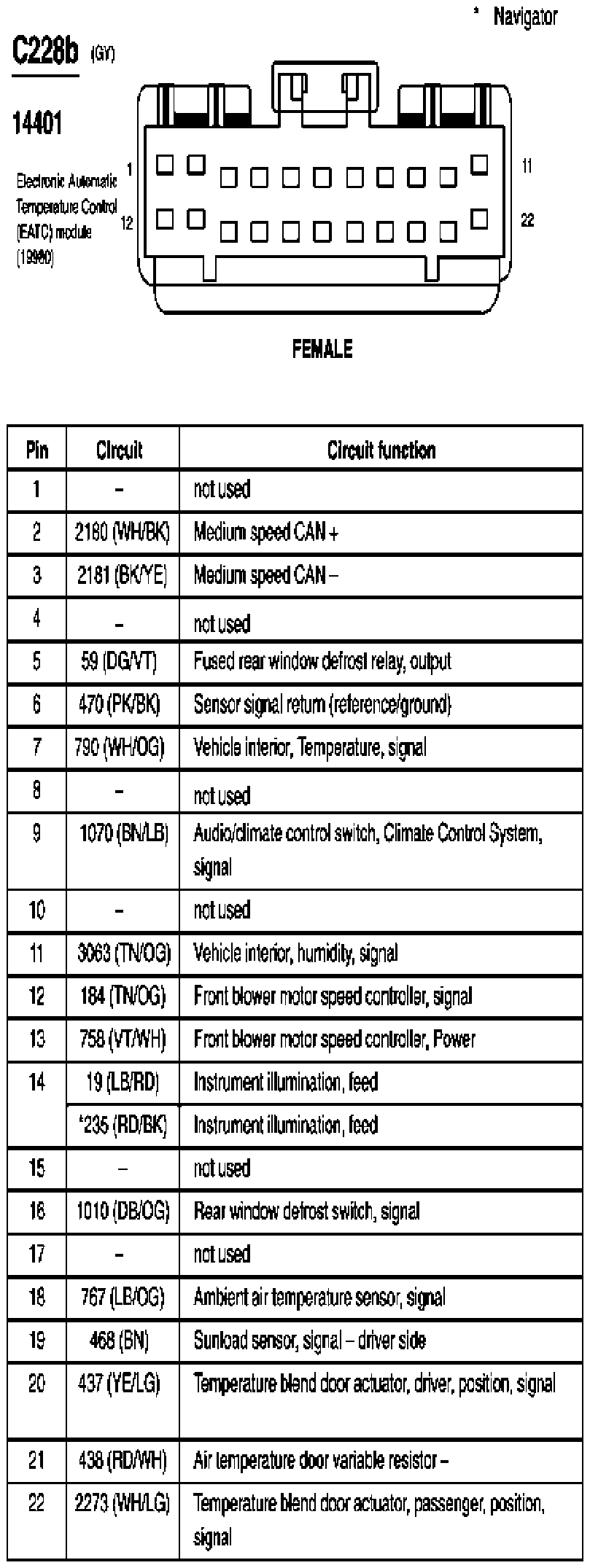

Fig 89: Electronic Automatic Temperature Control (EATC) Module Connector End View (C228b)
Courtesy of FORD MOTOR CO.
Fig 90: In-Vehicle Temperature Sensor Connector End View (C233)
Courtesy of FORD MOTOR CO.
Fig 91: Inline Connector End View (C237)
Courtesy of FORD MOTOR CO.

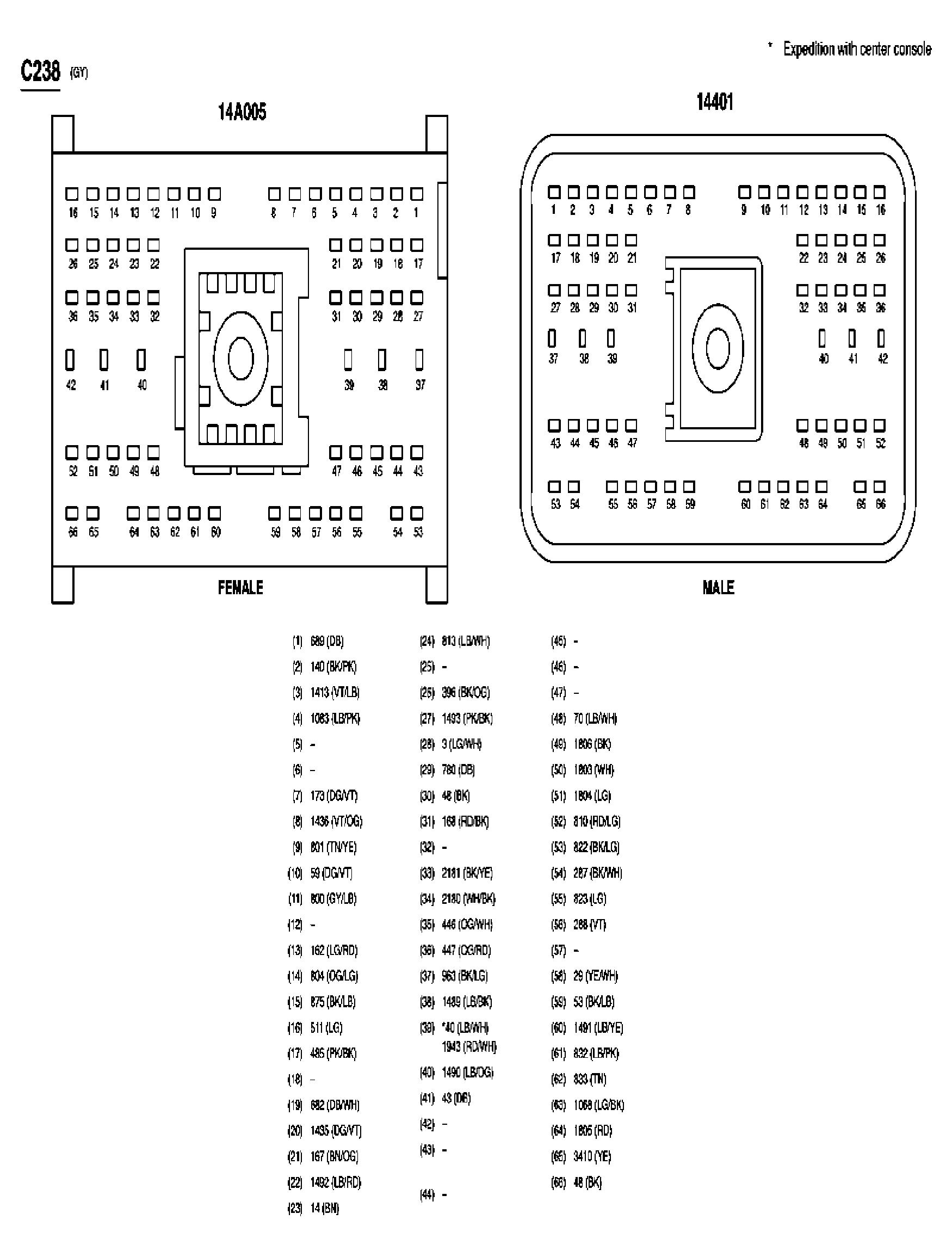

Fig 92: Inline Connector End View (C238)
Courtesy of FORD MOTOR CO.
Fig 93: Radio Connector End View (C240a)
Courtesy of FORD MOTOR CO.
Fig 94: Radio Connector End View (C240b)
Courtesy of FORD MOTOR CO.
Fig 95: Radio Connector End View (C240c)
Courtesy of FORD MOTOR CO.
Fig 96: Radio Connector End View (C240d)
Courtesy of FORD MOTOR CO.
Fig 97: Yaw Velocity Sensor Connector End View (C245)
Courtesy of FORD MOTOR CO.
Fig 98: Inline Connector End View (C248)
Courtesy of FORD MOTOR CO.
Fig 99: Ignition Switch Connector End View (C250)
Courtesy of FORD MOTOR CO.
Fig 100: Data Link Connector (DLC) Connector End View (C251)
Courtesy of FORD MOTOR CO.
Fig 101: Message Center Switch Connector End View (C253)
Courtesy of FORD MOTOR CO.
Fig 102: Glove Box Lamp Connector End View (C254)
Courtesy of FORD MOTOR CO.
Fig 103: Passenger Air Bag Module Connector End View (C256)
Courtesy of FORD MOTOR CO.
Fig 104: Inline Connector End View (C260)
Courtesy of FORD MOTOR CO.
Fig 105: Inline Connector End View (C263)
Courtesy of FORD MOTOR CO.

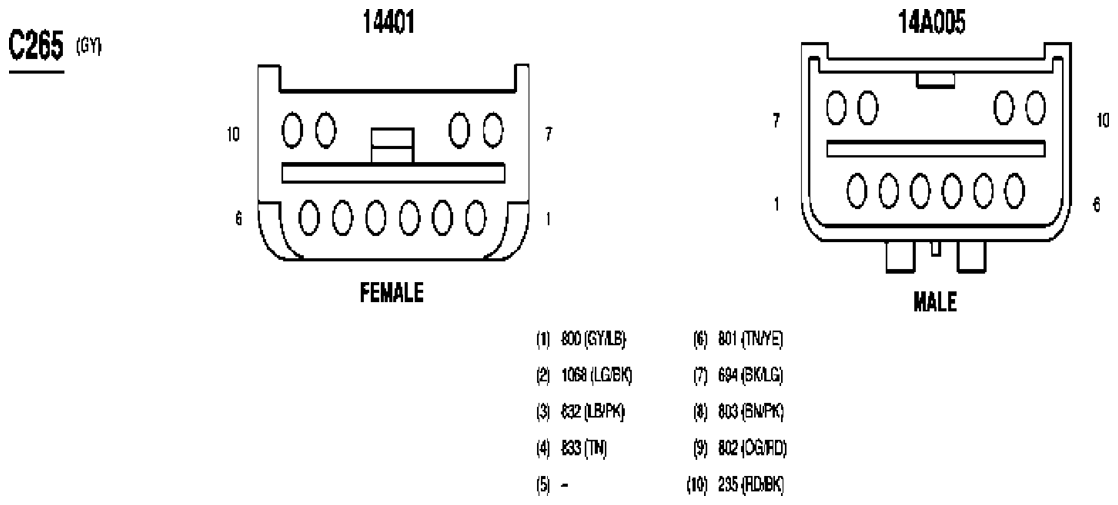

Fig 106: Inline Connector End View (C265)
Courtesy of FORD MOTOR CO.

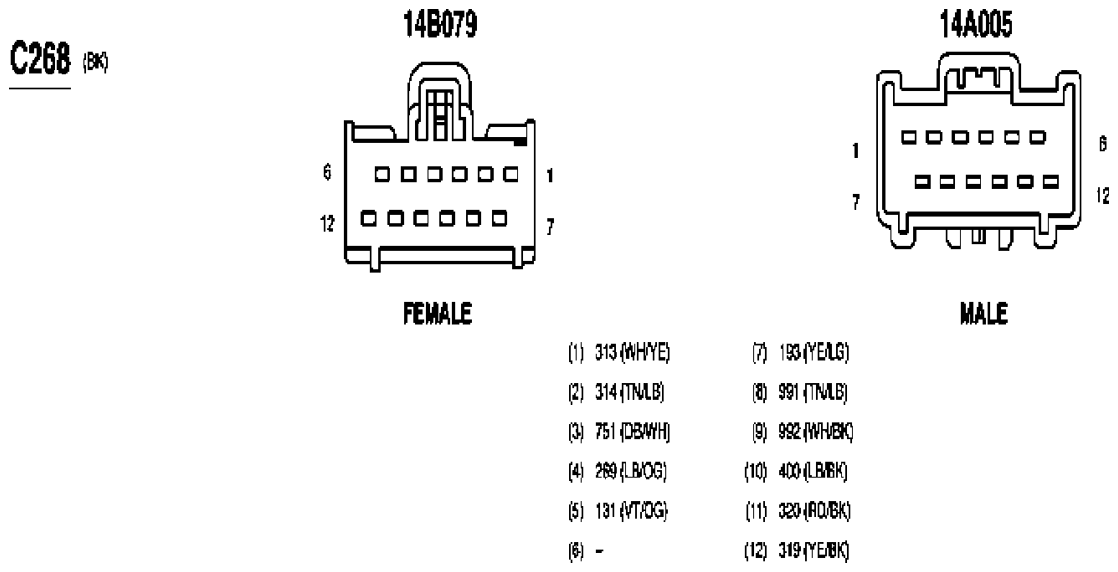

Fig 107: Inline Connector End View (C268)
Courtesy of FORD MOTOR CO.
Fig 108: Central Junction Box (CJB) Connector End View (C270a)
Courtesy of FORD MOTOR CO.
Fig 109: Central Junction Box (CJB) Connector End View (C270b)
Courtesy of FORD MOTOR CO.
Fig 110: Central Junction Box (CJB) Connector End View (C270c)
Courtesy of FORD MOTOR CO.
Fig 111: Central Junction Box (CJB) Connector End View (C207d)
Courtesy of FORD MOTOR CO.

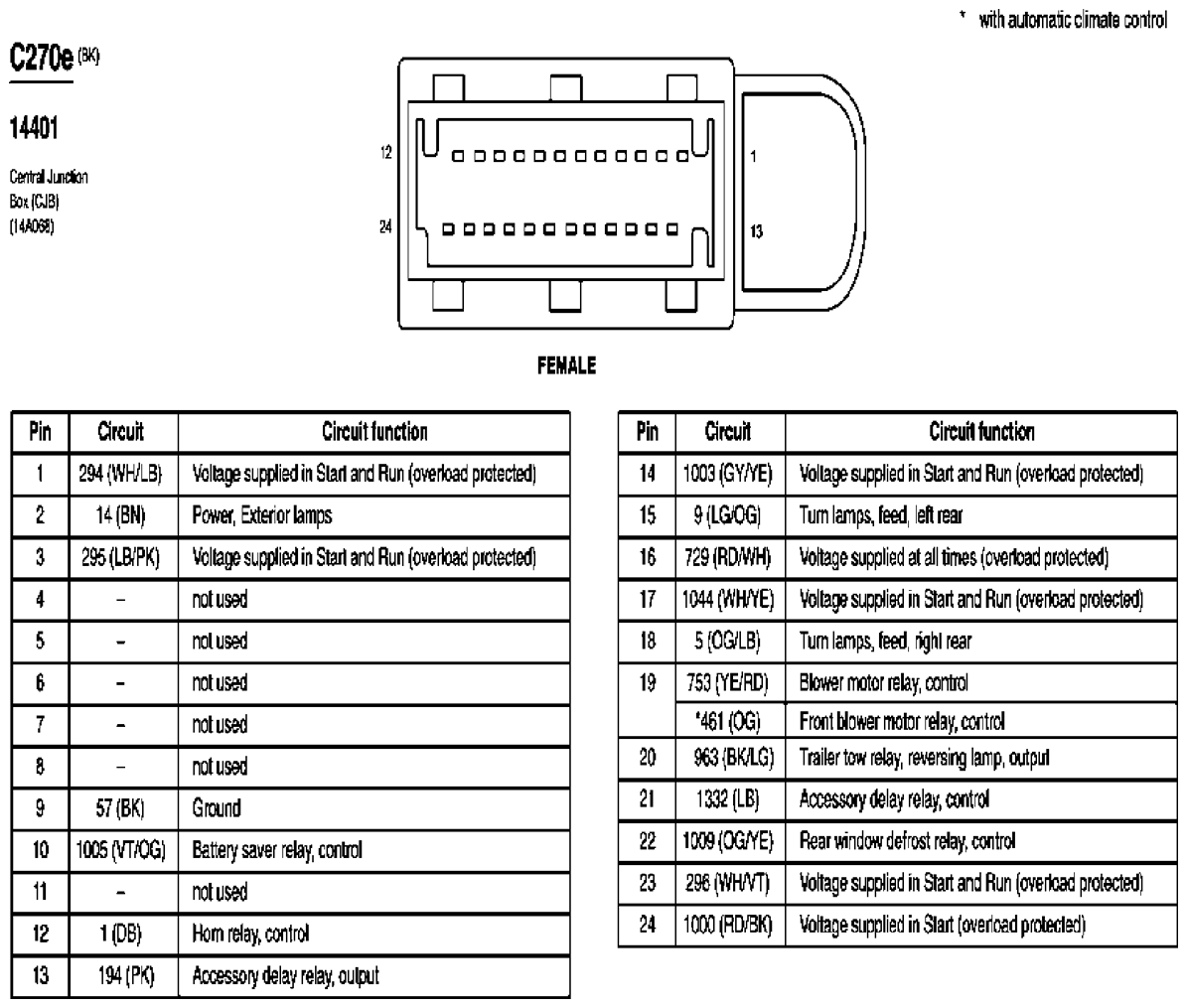

Fig 112: Central Junction Box (CJB) Connector End View (C270e)
Courtesy of FORD MOTOR CO.
Fig 113: Central Junction Box (CJB) Connector End View (C270f)
Courtesy of FORD MOTOR CO.
Fig 114: Central Junction Box (CJB) Connector End View (C270g)
Courtesy of FORD MOTOR CO.
Fig 115: Central Junction Box (CJB) Connector End View (C270h)
Courtesy of FORD MOTOR CO.
Fig 116: Central Junction Box (CJB) Connector End View (C270j)
Courtesy of FORD MOTOR CO.
Fig 117: Central Junction Box (CJB) Connector End View (C270k)
Courtesy of FORD MOTOR CO.
Fig 118: Central Junction Box (CJB) Connector End View (C270m)
Courtesy of FORD MOTOR CO.
Fig 119: Central Junction Box (CJB) Connector End View (C270n)
Courtesy of FORD MOTOR CO.
Fig 120: Central Junction Box (CJB) Connector End View (C270p)
Courtesy of FORD MOTOR CO.
Fig 121: Deactivator Switch Connector End View (C277)
Courtesy of FORD MOTOR CO.
Fig 122: Brake Pedal Position Switch Connector End View (C278)
Courtesy of FORD MOTOR CO.
Fig 123: Traction Control Switch Connector End View (C280)
Courtesy of FORD MOTOR CO.
Fig 124: Four-Wheel Drive Switch Connector End View (C284)
Courtesy of FORD MOTOR CO.
Fig 125: Sunload Sensor Connector End View (C286)
Courtesy of FORD MOTOR CO.
Fig 126: Heater Blower Motor Connector End View (C288)
Courtesy of FORD MOTOR CO.
Fig 127: Temperature Blend Door Actuator Connector End View (C289)
Courtesy of FORD MOTOR CO.

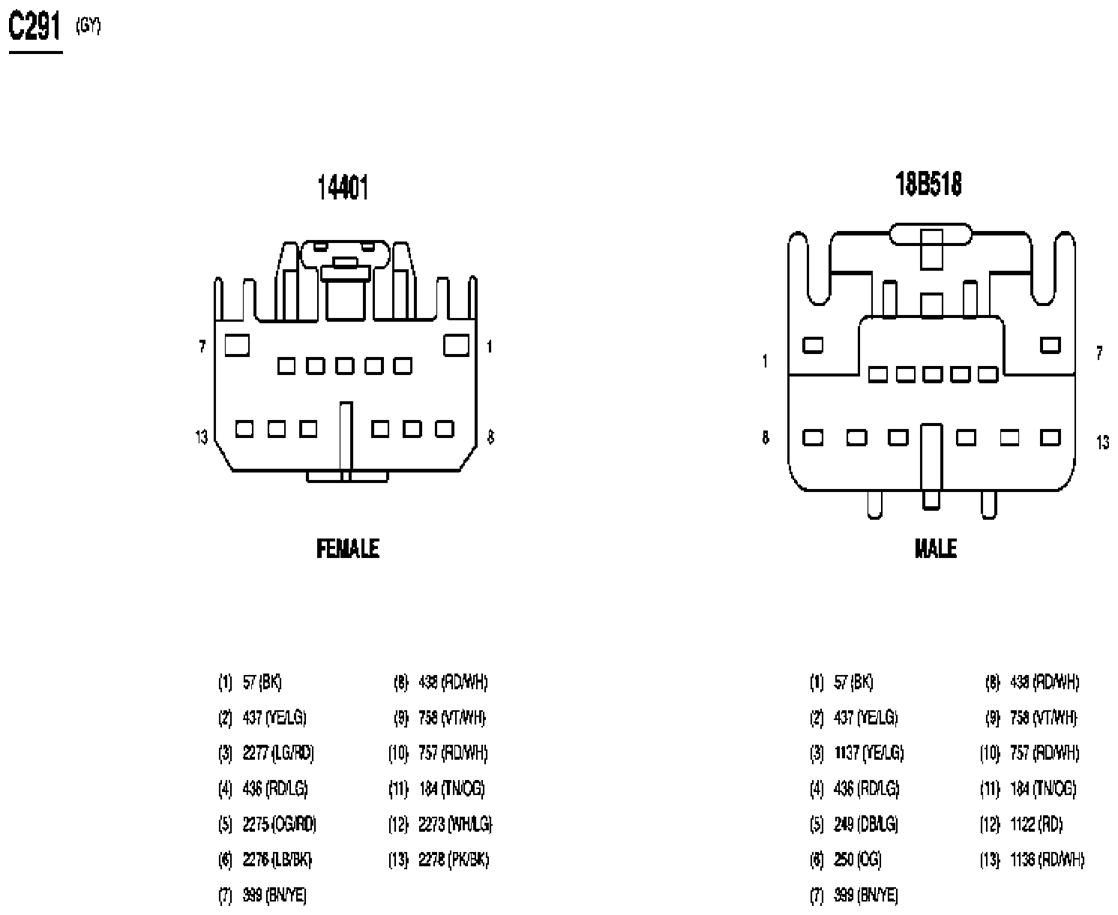

Fig 128: Inline Connector End View (C291)
Courtesy of FORD MOTOR CO.
Fig 129: Function Selector Switch Assembly, Front Connector End View (C294a)
Courtesy of FORD MOTOR CO.
Fig 130: Function Selector Switch Assembly, Front Connector End View (C294b)
Courtesy of FORD MOTOR CO.
Fig 131: Function Selector Switch Assembly, Front Connector End View (C294c)
Courtesy of FORD MOTOR CO.
Fig 132: Heater Blower Control Module Connector End View (C297)
Courtesy of FORD MOTOR CO.
Fig 133: Inline Connector End View (C298)
Courtesy of FORD MOTOR CO.
Fig 134: Inline Connector End View (C299)
Courtesy of FORD MOTOR CO.
Fig 135: Restraints Control Module Connector End View (C310a)
Courtesy of FORD MOTOR CO.

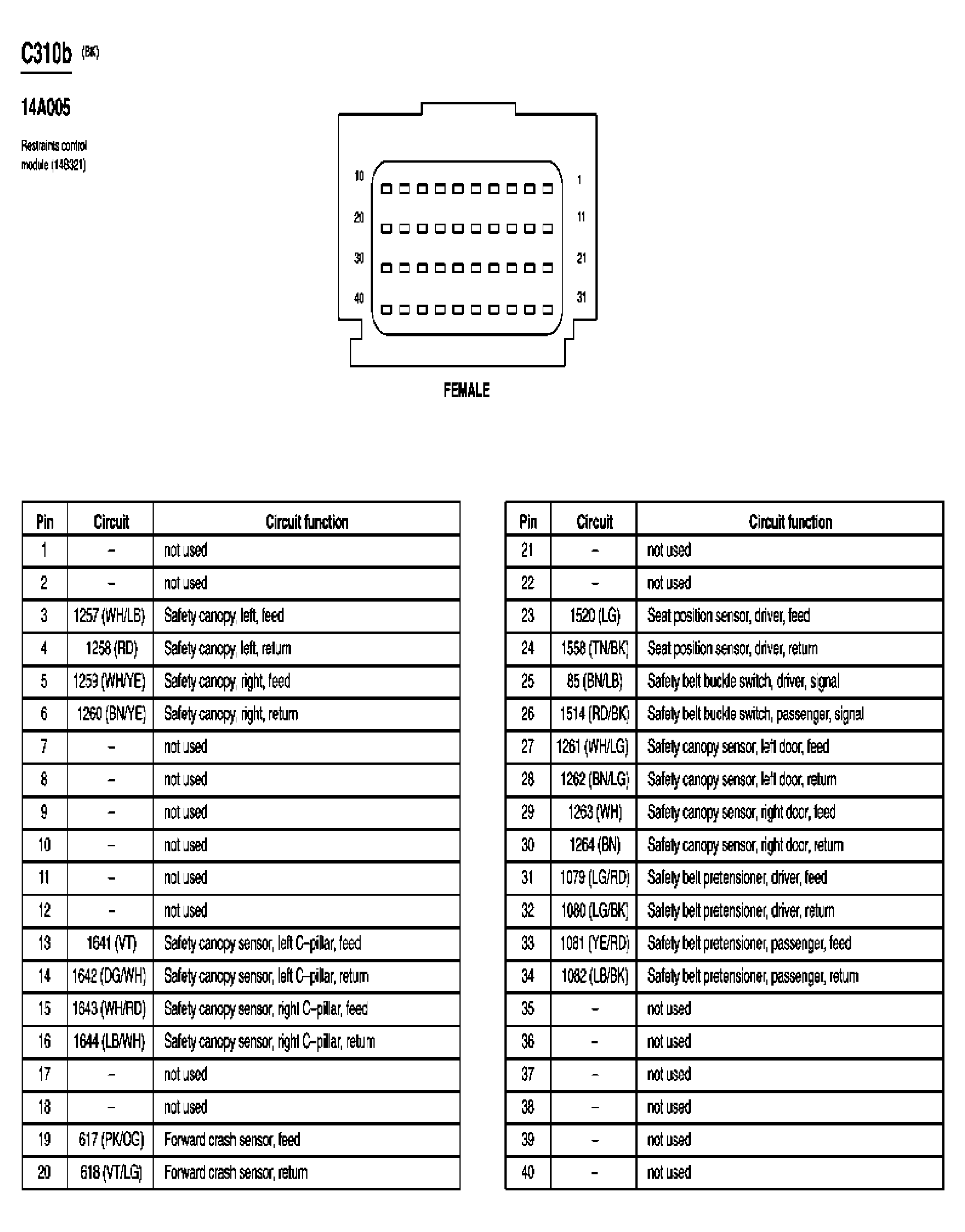

Fig 136: Restraints Control Module Connector End View (C310b)
Courtesy of FORD MOTOR CO.

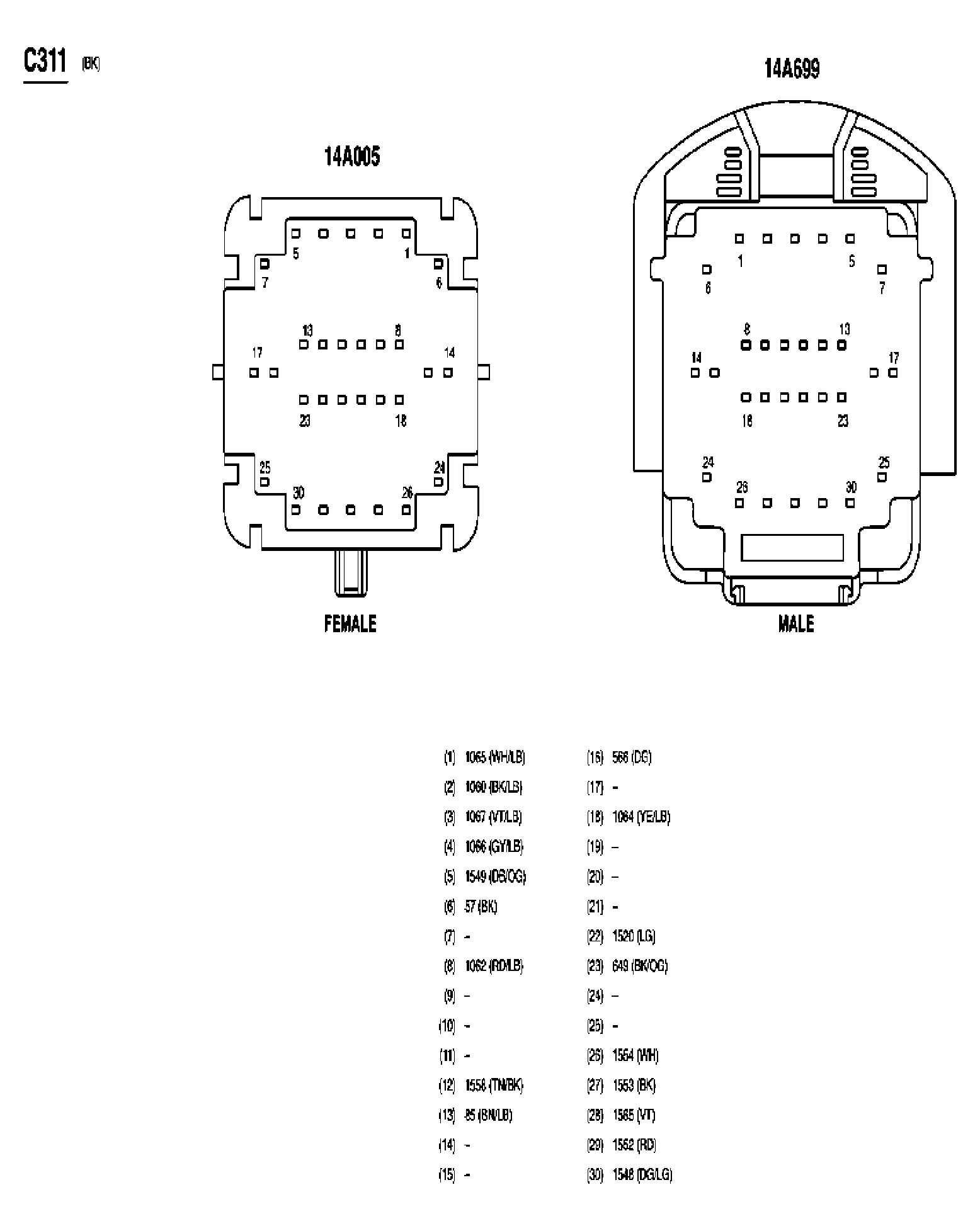

Fig 137: Inline Connector End View (C311)
Courtesy of FORD MOTOR CO.

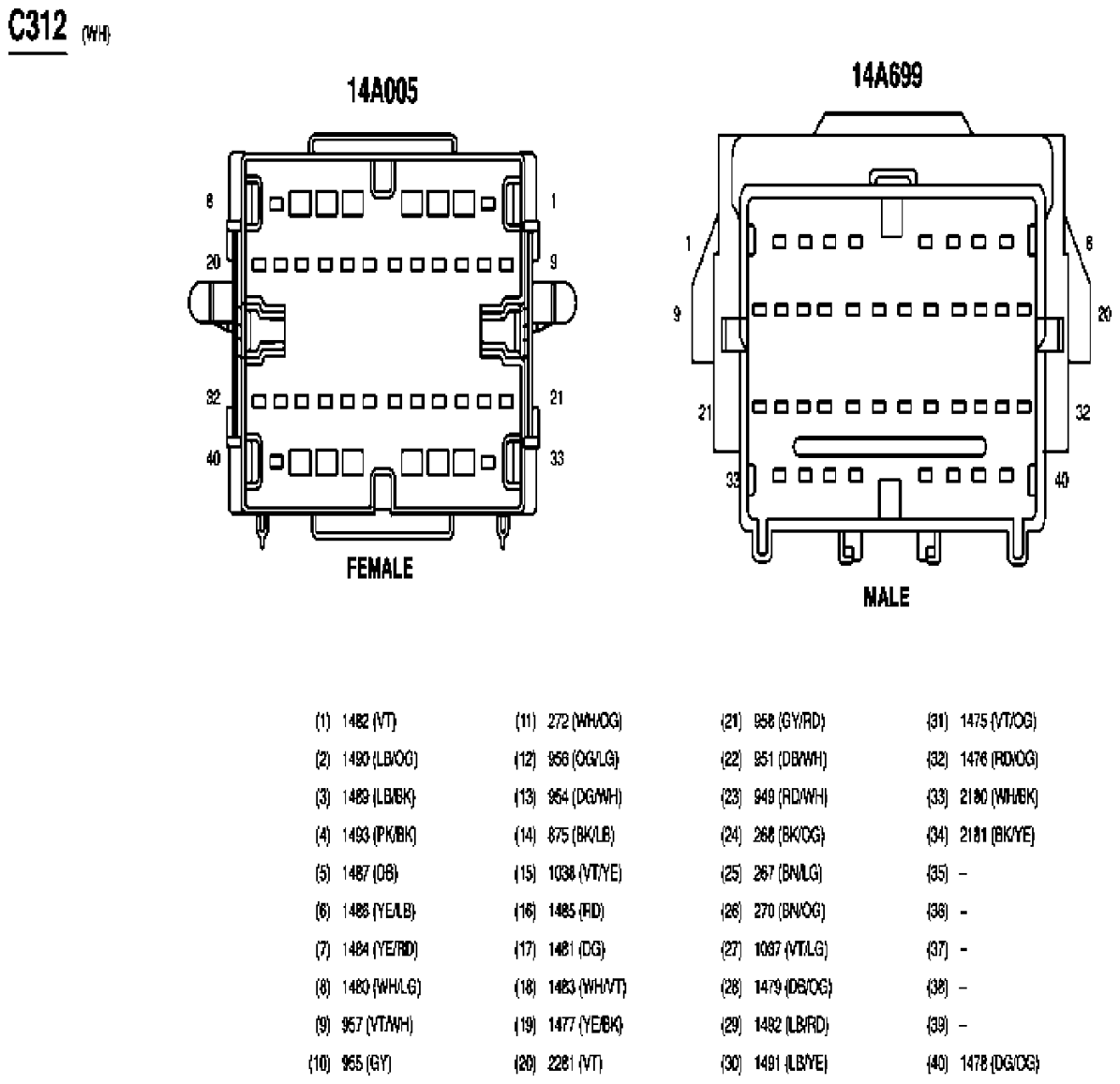

Fig 138: Inline Connector End View (C312)
Courtesy of FORD MOTOR CO.

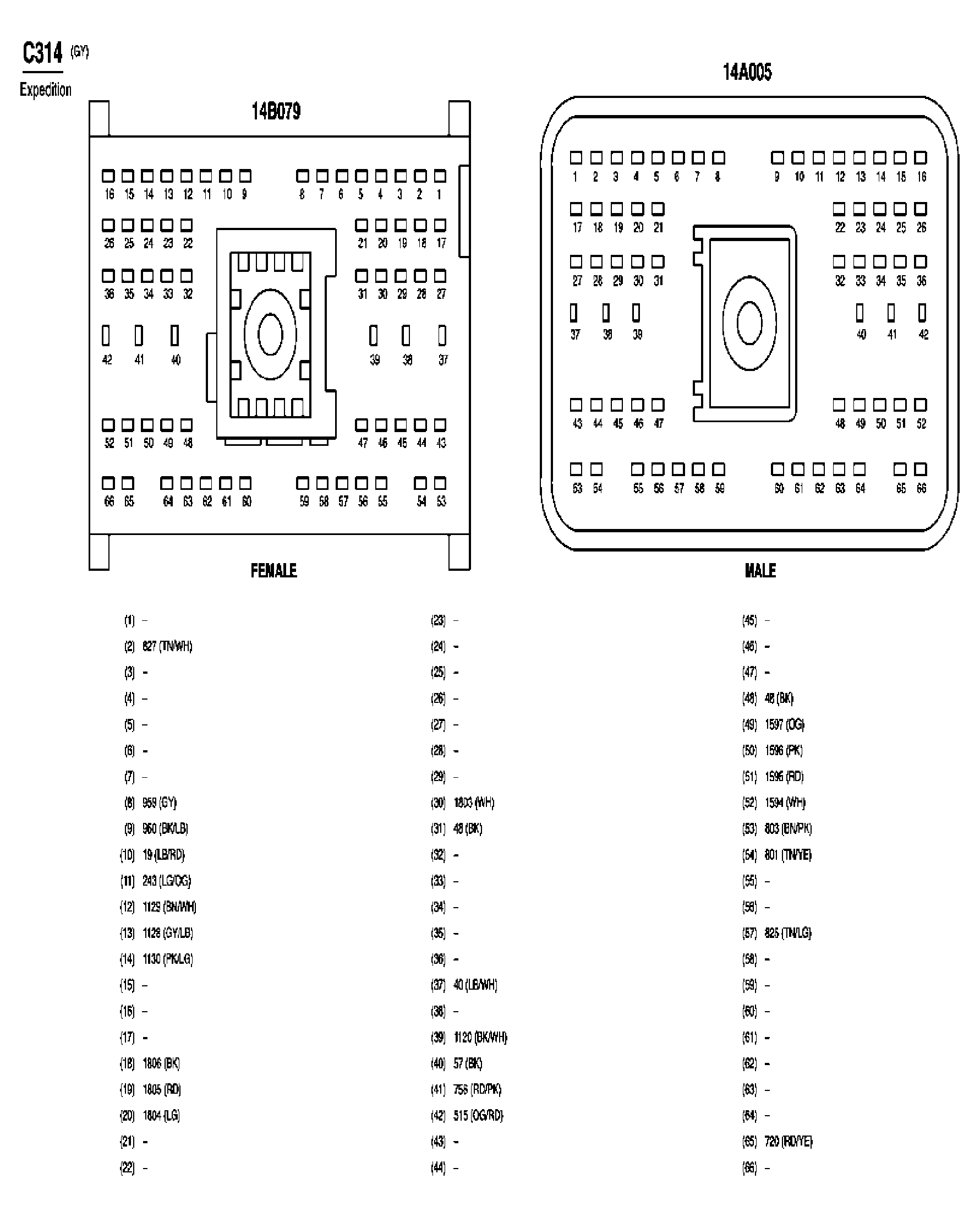

Fig 139: Expedition Connector End View (C314)
Courtesy of FORD MOTOR CO.

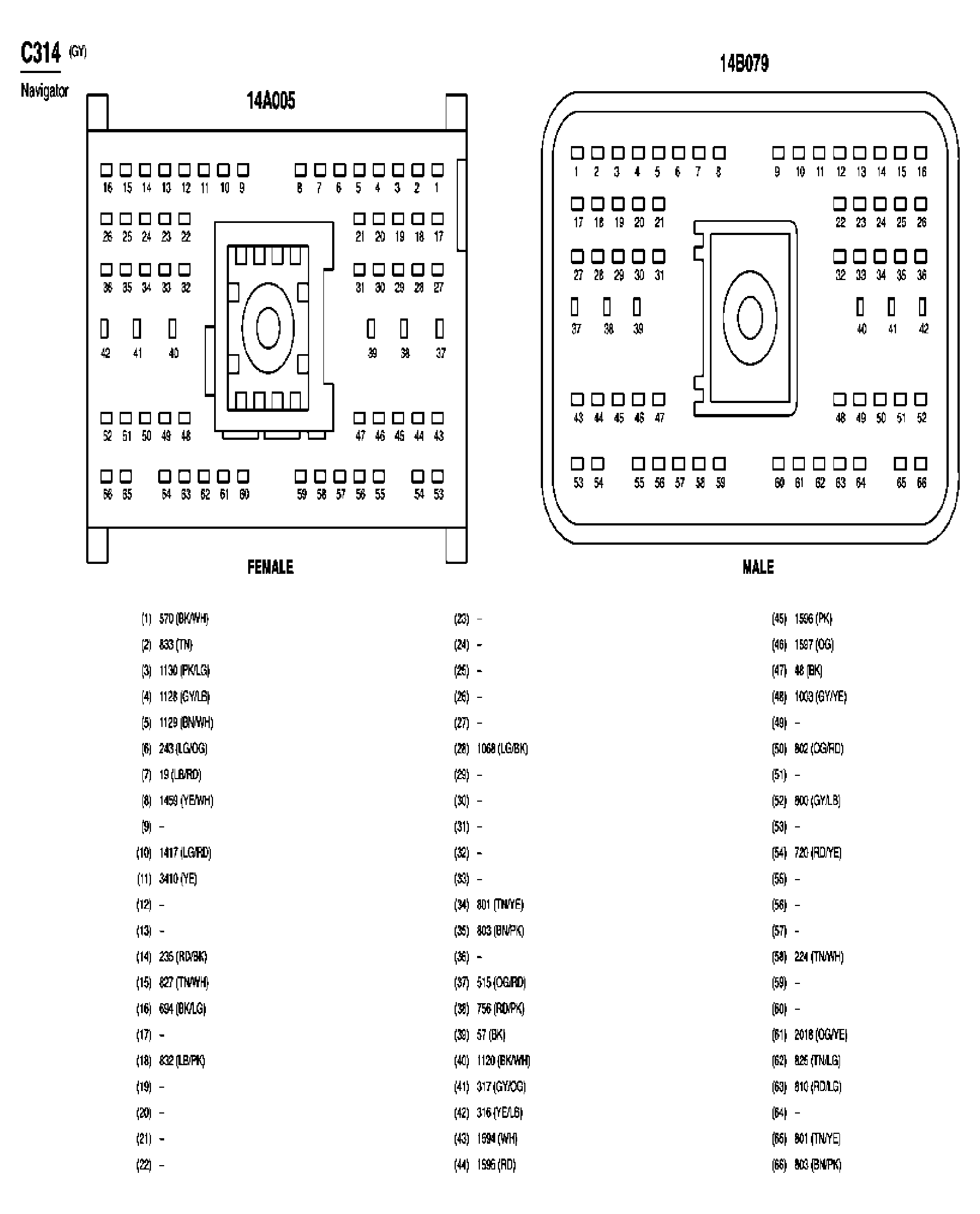

Fig 140: Navigator Connector End View (C314)
Courtesy of FORD MOTOR CO.
Fig 141: Inline Connector End View (C315)
Courtesy of FORD MOTOR CO.

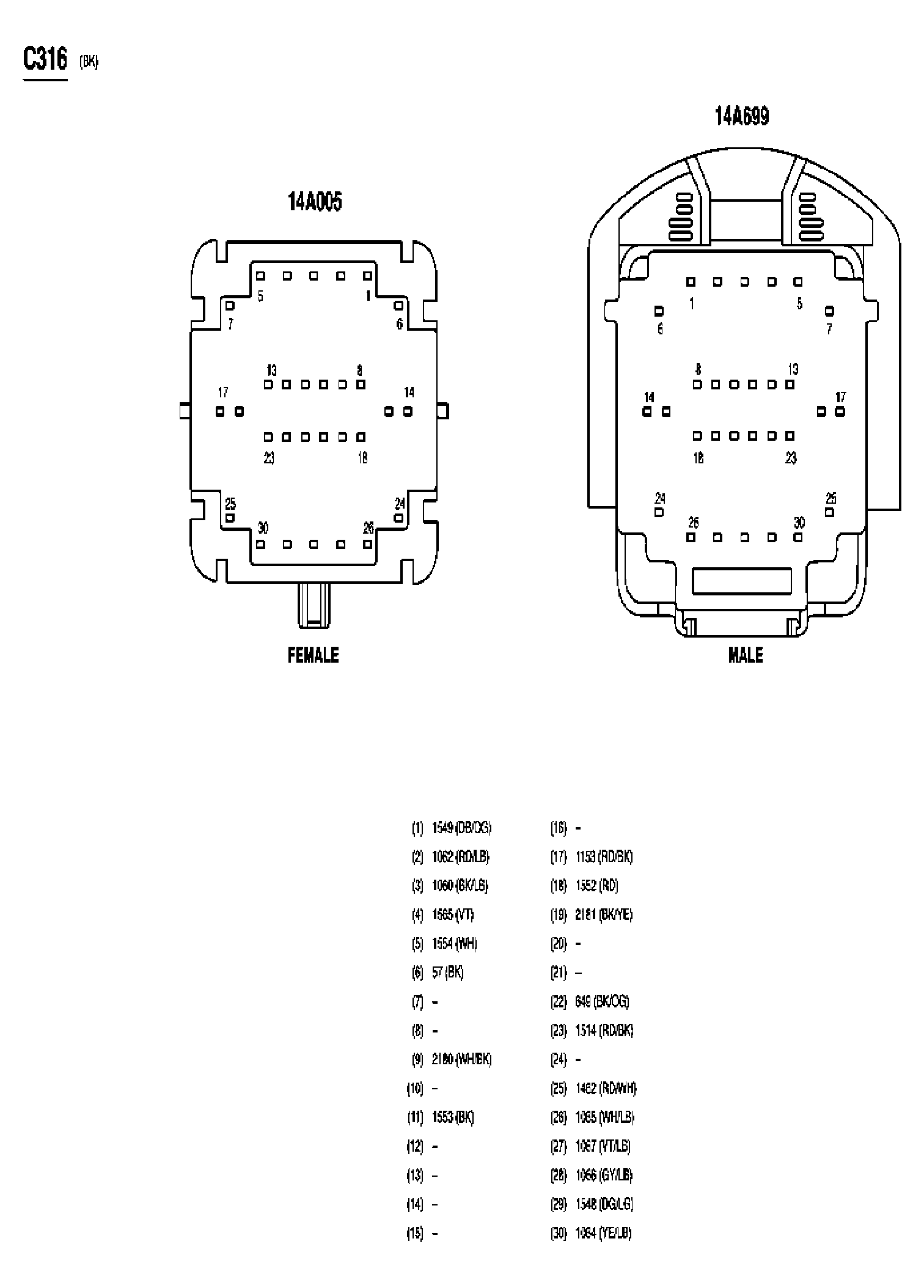

Fig 142: Inline Connector End View (C316)
Courtesy of FORD MOTOR CO.
Fig 143: Inline Connector End View (C327)
Courtesy of FORD MOTOR CO.
Fig 144: Inline Connector End View (C328)
Courtesy of FORD MOTOR CO.
Fig 145: Lumbar Adjust Switch, Right Front Connector End View (C331)
Courtesy of FORD MOTOR CO.
Fig 146: Passenger Seat Horizontal Motor Connector End View (C332)
Courtesy of FORD MOTOR CO.
Fig 147: Inline Connector End View (C340)
Courtesy of FORD MOTOR CO.
Fig 148: Driver Seat Module Connector End View (C341a)
Courtesy of FORD MOTOR CO.

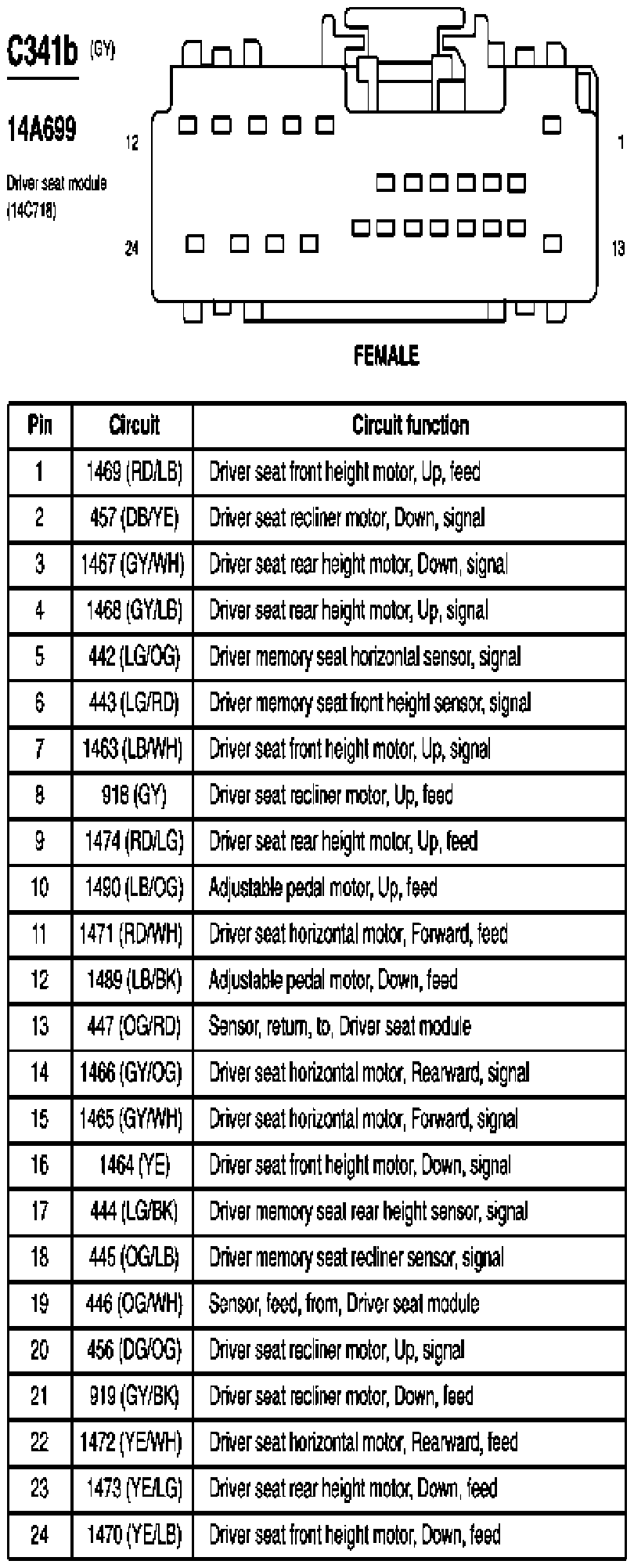

Fig 149: Driver Seat Module Connector End View (C341b)
Courtesy of FORD MOTOR CO.
Fig 150: Driver Seat Module Connector End View (C341c)
Courtesy of FORD MOTOR CO.

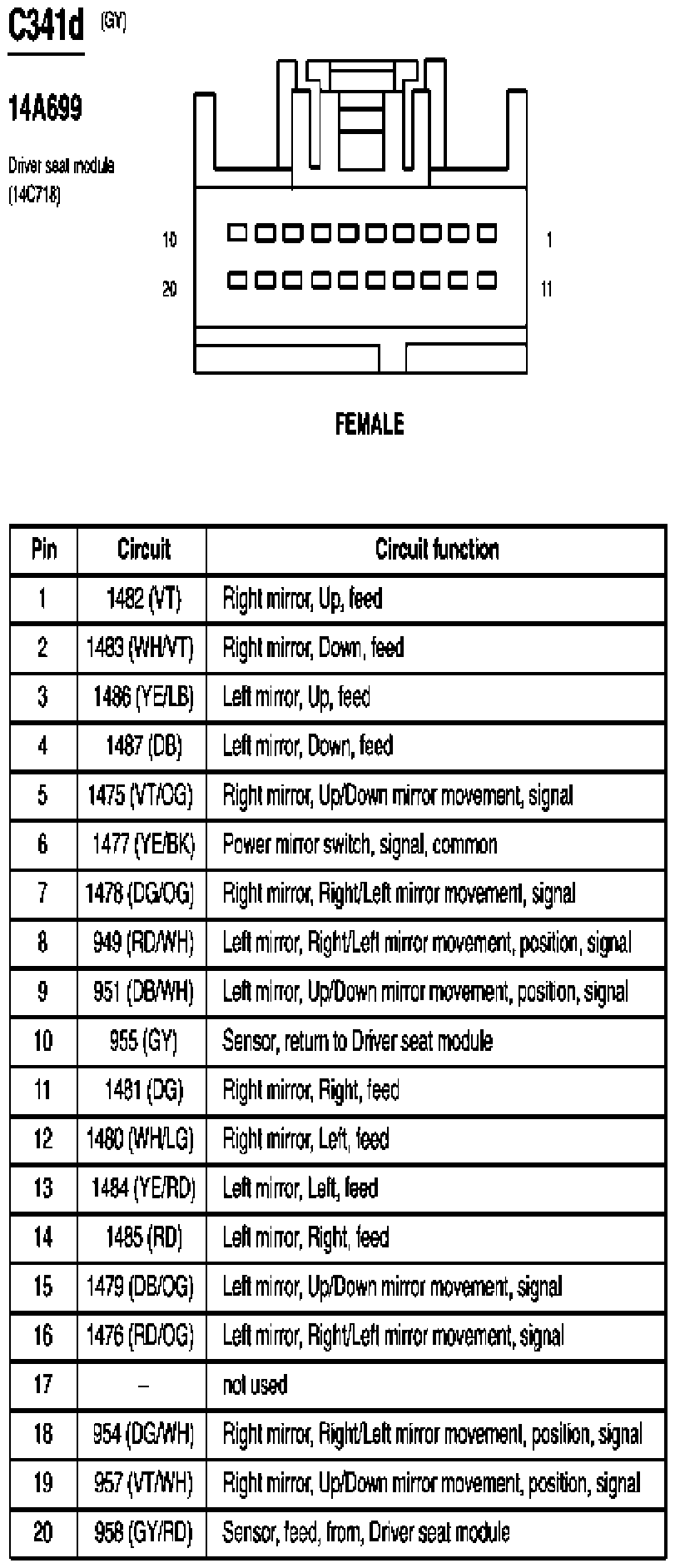

Fig 151: Driver Seat Module Connector End View (C341d)
Courtesy of FORD MOTOR CO.
Fig 152: Rear Integrated Control Panel (RICP) Connector End View (C349a)
Courtesy of FORD MOTOR CO.
Fig 153: Rear Integrated Control Panel (RICP) Connector End View (C349b)
Courtesy of FORD MOTOR CO.
Fig 154: Transfer Case Assembly Connector End View (C350)
Courtesy of FORD MOTOR CO.
Fig 155: Power Seat Switch, Left Connector End View (C352)
Courtesy of FORD MOTOR CO.
Fig 156: Power Seat Switch, Right Connector End View (C355)
Courtesy of FORD MOTOR CO.
Fig 157: Seat Position Sensor, Driver Connector End View (C356)
Courtesy of FORD MOTOR CO.
Fig 158: Lumbar Adjust Switch, Left Front Connector End View (C361)
Courtesy of FORD MOTOR CO.
Fig 159: Driver Seat Horizontal Motor Connector End View (C362)
Courtesy of FORD MOTOR CO.
Fig 160: Driver Seat Rear Height Motor Connector End View (C363)
Courtesy of FORD MOTOR CO.
Fig 161: Driver Memory Seat Horizontal Sensor Connector End View (C372)
Courtesy of FORD MOTOR CO.
Fig 162: Driver Memory Seat Rear Height Sensor Connector End View (C373)
Courtesy of FORD MOTOR CO.
Fig 163: Driver Seat Front Height Motor Connector End View (C382)
Courtesy of FORD MOTOR CO.
Fig 164: Driver Memory Seat Front Height Sensor Connector End View (C383)
Courtesy of FORD MOTOR CO.
Fig 165: Rear Control Unit Connector End View (C388)
Courtesy of FORD MOTOR CO.
Fig 166: Rear Window Defrost Grid Connector End View (C402a)
Courtesy of FORD MOTOR CO.
Fig 167: Rear Window Defrost Grid Connector End View (C402b)
Courtesy of FORD MOTOR CO.
Fig 168: Inline Connector End View (C405)
Courtesy of FORD MOTOR CO.
Fig 169: Inline Connector End View (C406)
Courtesy of FORD MOTOR CO.
Fig 170: Inline Connector End View (C410)
Courtesy of FORD MOTOR CO.
Fig 171: Inline Connector End View (C411)
Courtesy of FORD MOTOR CO.
Fig 172: Tail Lamp, Left Connector End View (C412)
Courtesy of FORD MOTOR CO.
Fig 173: Tail Lamp, Right Connector End View (C415)
Courtesy of FORD MOTOR CO.
Fig 174: Inline Connector End View (C421)
Courtesy of FORD MOTOR CO.
Fig 175: Inline Connector End View (C422)
Courtesy of FORD MOTOR CO.
Fig 176: Wheel Speed Sensor, Right Rear Connector End View (C426)
Courtesy of FORD MOTOR CO.
Fig 177: Fuel Tank Unit Connector End View (C433)
Courtesy of FORD MOTOR CO.
Fig 178: Fuel Tank Pressure Transducer Sensor Connector End View (C435)
Courtesy of FORD MOTOR CO.
Fig 179: Wheel Speed Sensor, Left Rear Connector End View (C440)
Courtesy of FORD MOTOR CO.
Fig 180: Reversing Lamp, Left Connector End View (C451)
Courtesy of FORD MOTOR CO.
Fig 181: License Plate Lamp, Left Connector End View (C452)
Courtesy of FORD MOTOR CO.
Fig 182: Liftgate Lock Actuator Connector End View (C457)
Courtesy of FORD MOTOR CO.
Fig 183: Reversing Lamp, Right Connector End View (C461)
Courtesy of FORD MOTOR CO.
Fig 184: License Plate Lamp, Right Connector End View (C462)
Courtesy of FORD MOTOR CO.
Fig 185: Inline Connector End View (C465)
Courtesy of FORD MOTOR CO.
Fig 186: Subwoofer Amplifier Connector End View (C466)
Courtesy of FORD MOTOR CO.
Fig 187: Power Point, Rear Connector End View (C474)
Courtesy of FORD MOTOR CO.
Fig 188: High Mounted Stoplamp Connector End View (C475)
Courtesy of FORD MOTOR CO.
Fig 189: Rear Wiper Motor Assembly Connector End View (C476)
Courtesy of FORD MOTOR CO.
Fig 190: Liftgate Ajar Switch Connector End View (C479)
Courtesy of FORD MOTOR CO.
Fig 191: Inline Connector End View (C494)
Courtesy of FORD MOTOR CO.
Fig 192: Inline Connector End View (C495)
Courtesy of FORD MOTOR CO.
Fig 193: Key Pad Switch Assembly Connector End View (C500)
Courtesy of FORD MOTOR CO.
Fig 194: Memory Set Switch Connector End View (C503)
Courtesy of FORD MOTOR CO.
Fig 195: Master Window Adjust Switch Connector End View (C504a)
Courtesy of FORD MOTOR CO.
Fig 196: Master Window Adjust Switch Connector End View (C504b)
Courtesy of FORD MOTOR CO.
Fig 197: Door Lock Switch, Driver Side Connector End View (C505)
Courtesy of FORD MOTOR CO.
Fig 198: Inline Connector End View (C510)
Courtesy of FORD MOTOR CO.
Fig 199: Tweeter, Left Front Connector End View (C513)
Courtesy of FORD MOTOR CO.
Fig 200: Exterior Rear View Mirror, Left Connector End View (C516)
Courtesy of FORD MOTOR CO.
Fig 201: Power Window Motor, Driver Side Front Connector End View (C518)
Courtesy of FORD MOTOR CO.
Fig 202: Speaker, Left Front Connector End View (C523)
Courtesy of FORD MOTOR CO.
Fig 203: Door Lock Actuator, Left Front Connector End View (C525)
Courtesy of FORD MOTOR CO.
Fig 204: Door Ajar Switch, Left Front Connector End View (C526)
Courtesy of FORD MOTOR CO.
Fig 205: Exterior Rear View Mirror Switch Connector End View (C527)
Courtesy of FORD MOTOR CO.
Fig 206: Safety Canopy Sensor, Left Door Connector End View (C539)
Courtesy of FORD MOTOR CO.
Fig 207: Power Window Motor, Driver Side Front Connector End View (C540)
Courtesy of FORD MOTOR CO.
Fig 208: Door Lock Switch, Driver Side Connector End View (C541)
Courtesy of FORD MOTOR CO.
Fig 209: Exterior Rear View Mirror Switch Connector End View (C577)
Courtesy of FORD MOTOR CO.
Fig 210: Door Ajar Switch, Right Front Connector End View (C602)
Courtesy of FORD MOTOR CO.
Fig 211: Door Lock Actuator, Right Front Connector End View (C603)
Courtesy of FORD MOTOR CO.
Fig 212: Door Lock Switch, Passenger Side Connector End View (C605)
Courtesy of FORD MOTOR CO.
Fig 213: Power Window Motor, Passenger Side Front Connector End View (C608)
Courtesy of FORD MOTOR CO.
Fig 214: Inline Connector End View (C610)
Courtesy of FORD MOTOR CO.
Fig 215: Speaker, Right Front Connector End View (C612)
Courtesy of FORD MOTOR CO.
Fig 216: Tweeter, Right Front Connector End View (C613)
Courtesy of FORD MOTOR CO.
Fig 217: Exterior Rear View Mirror, Right Connector End View (C622)
Courtesy of FORD MOTOR CO.
Fig 218: Power Window Switch, RH Side Front Connector End View (C624)
Courtesy of FORD MOTOR CO.
Fig 219: Safety Canopy Sensor, Right Door Connector End View (C631)
Courtesy of FORD MOTOR CO.
Fig 220: Door Lock Switch, Passenger Side Connector End View (C632)
Courtesy of FORD MOTOR CO.
Fig 221: Inline Connector End View (C700)
Courtesy of FORD MOTOR CO.
Fig 222: Window Adjust Switch, Left Rear Connector End View (C701)
Courtesy of FORD MOTOR CO.
Fig 223: Speaker, Left Rear Connector End View (C702)
Courtesy of FORD MOTOR CO.
Fig 224: Power Window Motor, Left Rear Connector End View (C703)
Courtesy of FORD MOTOR CO.
Fig 225: Door Lock Actuator, Left Rear Connector End View (C704)
Courtesy of FORD MOTOR CO.
Fig 226: Door Ajar Switch, Driver Side Rear Connector End View (C715)
Courtesy of FORD MOTOR CO.
Fig 227: Window Adjust Switch, Left Rear Connector End View (C717)
Courtesy of FORD MOTOR CO.
Fig 228: Inline Connector End View (C800)
Courtesy of FORD MOTOR CO.
Fig 229: Window Adjust Switch, Right Rear Connector End View (C801)
Courtesy of FORD MOTOR CO.
Fig 230: Speaker, Right Rear Connector End View (C802)
Courtesy of FORD MOTOR CO.
Fig 231: Power Window Motor, Right Rear Connector End View (C803)
Courtesy of FORD MOTOR CO.
Fig 232: Door Lock Actuator, Right Rear Connector End View (C804)
Courtesy of FORD MOTOR CO.
Fig 233: Window Adjust Switch, Right Rear Connector End View (C819)
Courtesy of FORD MOTOR CO.
Fig 234: Door Ajar Switch, Passenger Side Rear Connector End View (C820)
Courtesy of FORD MOTOR CO.
Fig 235: Map Reading Lamp, Right Front Connector End View (C903)
Courtesy of FORD MOTOR CO.
Fig 236: Vanity Mirror Lamp, Right Connector End View (C906)
Courtesy of FORD MOTOR CO.
Fig 237: Vanity Mirror Lamp, Left Connector End View (C907)
Courtesy of FORD MOTOR CO.
Fig 238: Map Reading Lamp, Left Front Connector End View (C908)
Courtesy of FORD MOTOR CO.
Fig 239: Electronic Compass Connector End View (C909)
Courtesy of FORD MOTOR CO.
Fig 240: Auto-Dimming Interior Mirror Unit Connector End View (C911)
Courtesy of FORD MOTOR CO.
Fig 241: Roof Opening Panel Switch Connector End View (C912)
Courtesy of FORD MOTOR CO.
Fig 242: Inline Connector End View (C913)
Courtesy of FORD MOTOR CO.
Fig 243: Inline Connector End View (C919)
Courtesy of FORD MOTOR CO.
Fig 244: Roof Opening Panel Module Connector End View (C921)
Courtesy of FORD MOTOR CO.
Fig 245: Inline Connector End View (C922)
Courtesy of FORD MOTOR CO.
Fig 246: Inline Connector End View (C925)
Courtesy of FORD MOTOR CO.
Fig 247: Cargo Lamp Connector End View (C926)
Courtesy of FORD MOTOR CO.
Fig 248: Interior/Map Lamps Assembly, Front Connector End View (C931)
Courtesy of FORD MOTOR CO.
Fig 249: Inline Connector End View (C934)
Courtesy of FORD MOTOR CO.
Fig 250: Inline Connector End View (C935)
Courtesy of FORD MOTOR CO.
Fig 251: Rail Lamp, LH Side Connector End View (C941)
Courtesy of FORD MOTOR CO.
Fig 252: Rail Lamp, RH Side Connector End View (C942)
Courtesy of FORD MOTOR CO.
Fig 253: Auxiliary Function Selector Switch Assembly, Front Connector End View (C989a)
Courtesy of FORD MOTOR CO.
Fig 254: Auxiliary Function Selector Switch Assembly, Front Connector End View (C989b)
Courtesy of FORD MOTOR CO.
Fig 255: Inline Connector End View (C991)
Courtesy of FORD MOTOR CO.
Fig 256: Liftgate Drive Motor Assembly, Right Connector End View (C996)
Courtesy of FORD MOTOR CO.
Fig 257: Liftgate Drive Motor Assembly, Left Connector End View (C997a)
Courtesy of FORD MOTOR CO.
Fig 258: Liftgate Drive Motor Assembly, Left Connector End View (C997b)
Courtesy of FORD MOTOR CO.
Fig 259: Power Quarter Window Switch Connector End View (C998)
Courtesy of FORD MOTOR CO.
Fig 260: Power Quarter Window Switch Connector End View (C999)
Courtesy of FORD MOTOR CO.
Fig 261: A/C Clutch Relay Connector End View (C1008)
Courtesy of FORD MOTOR CO.
Fig 262: Inline Connector End View (C1010)
Courtesy of FORD MOTOR CO.
Fig 263: High Beam Lamp, Left Front Connector End View (C1020)
Courtesy of FORD MOTOR CO.
Fig 264: Park/Turn Lamp, Left Front Connector End View (C1023)
Courtesy of FORD MOTOR CO.
Fig 265: Inline Connector End View (C1026)
Courtesy of FORD MOTOR CO.
Fig 266: High Beam Lamp, Right Front Connector End View (C1040)
Courtesy of FORD MOTOR CO.
Fig 267: Park/Turn Lamp, Right Front Connector End View (C1043)
Courtesy of FORD MOTOR CO.
Fig 268: A/C High Pressure Switch Connector End View (C1078)
Courtesy of FORD MOTOR CO.
Fig 269: A/C Compressor Clutch Diode Connector End View (C1086)
Courtesy of FORD MOTOR CO.
Fig 270: Battery Connector End View (C1100a)
Courtesy of FORD MOTOR CO.
Fig 271: Battery Connector End View (C1100b)
Courtesy of FORD MOTOR CO.
Fig 272: Low Beam Lamp, Left Front Connector End View (C1111)
Courtesy of FORD MOTOR CO.
Fig 273: Low Beam Lamp, Right Front Connector End View (C1112)
Courtesy of FORD MOTOR CO.
Fig 274: Transfer Case Low To High Relay Connector End View (C1129)
Courtesy of FORD MOTOR CO.
Fig 275: Height Sensor, Right Front Connector End View (C1151)
Courtesy of FORD MOTOR CO.
Fig 276: Height Sensor, Left Front Connector End View (C1153)
Courtesy of FORD MOTOR CO.
Fig 277: Air Spring Solenoid Valve, Left Front Connector End View (C1154)
Courtesy of FORD MOTOR CO.
Fig 278: Air Spring Solenoid Valve, Right Front Connector End View (C1155)
Courtesy of FORD MOTOR CO.
Fig 279: Integrated Wheel Ends Solenoid Connector End View (C1157)
Courtesy of FORD MOTOR CO.
Fig 280: Daytime Running Lamps (DRL) Ignition Relay Connector End View (C1171)
Courtesy of FORD MOTOR CO.
Fig 281: Transfer Case High To Low Relay Connector End View (C1173)
Courtesy of FORD MOTOR CO.
Fig 282: Air Suspension Compressor Assembly Connector End View (C1179)
Courtesy of FORD MOTOR CO.
Fig 283: Vapor Management Valve Connector End View (C1195)
Courtesy of FORD MOTOR CO.
Fig 284: Air Suspension Compressor Relay Connector End View (C1300)
Courtesy of FORD MOTOR CO.
Fig 285: Low Beam Lamp, Left Front Connector End View (C1353)
Courtesy of FORD MOTOR CO.
Fig 286: Low Beam Lamp, Right Front Connector End View (C1354)
Courtesy of FORD MOTOR CO.
Fig 287: Washer Pump Motor, Front And Rear Connector End View (C1357)
Courtesy of FORD MOTOR CO.
Fig 288: Daytime Running Lamps (DRL) Headlamp Relay Connector End View (C1359)
Courtesy of FORD MOTOR CO.
Fig 289: Camshaft Position Sensor 1 Connector End View (C1366)
Courtesy of FORD MOTOR CO.
Fig 290: Camshaft Position Sensor 2 Connector End View (C1367)
Courtesy of FORD MOTOR CO.
Fig 291: Electronic Throttle Control (ETC) Motor Connector End View (C1368)
Courtesy of FORD MOTOR CO.
Fig 292: Charge Motion Control Valve (CMCV) Connector End View (C1442)
Courtesy of FORD MOTOR CO.
Fig 293: Variable Camshaft Timing (VCT) Valve 1 Connector End View (C1451)
Courtesy of FORD MOTOR CO.
Fig 294: Variable Camshaft Timing (VCT) Valve 2 Connector End View (C1452)
Courtesy of FORD MOTOR CO.
Fig 295: Mass Air Flow/Intake Air Temperature (MAF/IAT) Sensor Connector End View (C1454)
Courtesy of FORD MOTOR CO.
Fig 296: 4R75E Transmission Connector End View (C1472)
Courtesy of FORD MOTOR CO.
Fig 297: 6HP26 Automatic Transmission Connector End View (C1473)
Courtesy of FORD MOTOR CO.
Fig 298: Reversing Lamps Relay Connector End View (C1474)
Courtesy of FORD MOTOR CO.
Fig 299: Fuel Rail Pressure/Temperature Sensor Connector End View (C1475)
Courtesy of FORD MOTOR CO.
Fig 300: Adjustable Pedal Motor Connector End View (C2003)
Courtesy of FORD MOTOR CO.
Fig 301: Passive Anti-Theft Transceiver Connector End View (C2007)
Courtesy of FORD MOTOR CO.
Fig 302: Brake Shift Interlock Connector End View (C2008)
Courtesy of FORD MOTOR CO.
Fig 303: Ashtray Illumination Lamp Connector End View (C2014)
Courtesy of FORD MOTOR CO.
Fig 304: Parking Brake Switch Connector End View (C2015)
Courtesy of FORD MOTOR CO.
Fig 305: Clock Connector End View (C2016)
Courtesy of FORD MOTOR CO.
Fig 306: Rear Window Defrost Relay Connector End View (C2021)
Courtesy of FORD MOTOR CO.
Fig 307: Cigar Lighter, Front Connector End View (C2031)
Courtesy of FORD MOTOR CO.
Fig 308: Power Point, Instrument Panel Connector End View (C2033)
Courtesy of FORD MOTOR CO.
Fig 309: Accelerator Pedal Position Sensor Connector End View (C2040)
Courtesy of FORD MOTOR CO.
Fig 310: Indicator Flasher Relay Connector End View (C2047)
Courtesy of FORD MOTOR CO.
Fig 311: Accessory Delay Relay Connector End View (C2075)
Courtesy of FORD MOTOR CO.
Fig 312: Adjustable Pedal Switch Connector End View (C2089)
Courtesy of FORD MOTOR CO.
Fig 313: Adjustable Pedal Memory Potentiometer Connector End View (C2090)
Courtesy of FORD MOTOR CO.
Fig 314: Temperature Blend Door Actuator, Driver Connector End View (C2091)
Courtesy of FORD MOTOR CO.
Fig 315: Temperature Blend Door Actuator Passenger Connector End View (C2092)
Courtesy of FORD MOTOR CO.
Fig 316: Remote Solenoid Assembly Connector End View (C2093)
Courtesy of FORD MOTOR CO.
Fig 317: Floor Shifter Connector End View (C2096)
Courtesy of FORD MOTOR CO.
Fig 318: Inline Connector End View (C2108)
Courtesy of FORD MOTOR CO.
Fig 319: Trailer Tow Relay, Battery Charge Connector End View (C2110)
Courtesy of FORD MOTOR CO.
Fig 320: Vehicle Security Module (VSM) Connector End View (C2113a)
Courtesy of FORD MOTOR CO.
Fig 321: Vehicle Security Module (VSM) Connector End View (C2113b)
Courtesy of FORD MOTOR CO.
Fig 322: Vehicle Security Module (VSM) Connector End View (C2113c)
Courtesy of FORD MOTOR CO.
Fig 323: Audio/Navigation Control Unit Connector End View (C2123a)
Courtesy of FORD MOTOR CO.
Fig 324: Audio/Navigation Control Unit Connector End View (C2123b)
Courtesy of FORD MOTOR CO.
Fig 325: Audio/Navigation Control Unit Connector End View (C2123c)
Courtesy of FORD MOTOR CO.
Fig 326: Audio/Navigation Control Unit Connector End View (C2123d)
Courtesy of FORD MOTOR CO.
Fig 327: Audio/Navigation Control Unit Connector End View (C2123e)
Courtesy of FORD MOTOR CO.
Fig 328: Audio/Navigation Control Unit Connector End View (C2123f)
Courtesy of FORD MOTOR CO.
Fig 329: Audio/Navigation Control Unit Connector End View (C2123g)
Courtesy of FORD MOTOR CO.
Fig 330: Air Suspension Module Connector End View (C2131a)
Courtesy of FORD MOTOR CO.
Fig 331: Air Suspension Module Connector End View (C2131b)
Courtesy of FORD MOTOR CO.
Fig 332: Auto Park Brake Release Solenoid Connector End View (C2132)
Courtesy of FORD MOTOR CO.
Fig 333: Overdrive Cancel Switch Connector End View (C2135)
Courtesy of FORD MOTOR CO.
Fig 334: Trailer Electronic Brake Control Connector End View (C2142)
Courtesy of FORD MOTOR CO.
Fig 335: PCM Power Relay Connector End View (C2160)
Courtesy of FORD MOTOR CO.
Fig 336: Starter Relay Connector End View (C2163)
Courtesy of FORD MOTOR CO.
Fig 337: Blower Motor Resistor Connector End View (C2185)
Courtesy of FORD MOTOR CO.
Fig 338: Front Blower Motor Relay Connector End View (C2216)
Courtesy of FORD MOTOR CO.
Fig 339: Adjustable Pedal Switch Connector End View (C2235)
Courtesy of FORD MOTOR CO.
Fig 340: Trailer Tow Relay, Parking Pump Connector End View (C2240)
Courtesy of FORD MOTOR CO.
Fig 341: Fog Lamp Relay Connector End View (C2241)
Courtesy of FORD MOTOR CO.
Fig 342: High Beam Relay Connector End View (C2242)
Courtesy of FORD MOTOR CO.
Fig 343: Electronic Park Brake Release Relay Connector End View (C2244)
Courtesy of FORD MOTOR CO.
Fig 344: Electronic Park Brake Reset Relay Connector End View (C2245)
Courtesy of FORD MOTOR CO.
Fig 345: Ashtray Illumination Lamp Connector End View (C2246)
Courtesy of FORD MOTOR CO.
Fig 346: In-Vehicle Temperature/Humidity Sensor Connector End View (C2247)
Courtesy of FORD MOTOR CO.
Fig 347: Audio/Navigation Control Unit Connector End View (C2253a)
Courtesy of FORD MOTOR CO.
Fig 348: Audio/Navigation Control Unit Connector End View (C2253b)
Courtesy of FORD MOTOR CO.
Fig 349: Audio/Navigation Control Unit Connector End View (C2253c)
Courtesy of FORD MOTOR CO.
Fig 350: Audio/Navigation Control Unit Connector End View (C2253d)
Courtesy of FORD MOTOR CO.
Fig 351: Audio/Navigation Control Unit Connector End View (C2253e)
Courtesy of FORD MOTOR CO.
Fig 352: Navigation Module Connector End View (C2279a)
Courtesy of FORD MOTOR CO.
Fig 353: Navigation Module Connector End View (C2279b)
Courtesy of FORD MOTOR CO.
Fig 354: Radio Amplifier Connector End View (C2291a)
Courtesy of FORD MOTOR CO.
Fig 355: Radio Amplifier Connector End View (C2291b)
Courtesy of FORD MOTOR CO.
Fig 356: De-Icing Switch Connector End View (C2323)
Courtesy of FORD MOTOR CO.
Fig 357: Air Suspension Module Connector End View (C2324a)
Courtesy of FORD MOTOR CO.
Fig 358: Air Suspension Module Connector End View (C2324b)
Courtesy of FORD MOTOR CO.
Fig 359: Blend Door Actuator, Rear Connector End View (C3004)
Courtesy of FORD MOTOR CO.
Fig 360: Power Seat Switch, Left Connector End View (C3016)
Courtesy of FORD MOTOR CO.
Fig 361: Power Seat Switch, Right Connector End View (C3026)
Courtesy of FORD MOTOR CO.
Fig 362: CD Changer Connector End View (C3028)
Courtesy of FORD MOTOR CO.
Fig 363: Climate Controlled Seat Fan, Driver Side Connector End View (C3033)
Courtesy of FORD MOTOR CO.
Fig 364: Climate Controlled Seat Backrest Element, Driver Side Connector End View (C3034)
Courtesy of FORD MOTOR CO.
Fig 365: Climate Controlled Seat Cushion Element, Driver Side Connector End View (C3035)
Courtesy of FORD MOTOR CO.
Fig 366: Climate Controlled Seat Fan, Passenger Side Connector End View (C3038)
Courtesy of FORD MOTOR CO.
Fig 367: Climate Controlled Seat Backrest Element, Passenger Side Connector End View (C3039)
Courtesy of FORD MOTOR CO.
Fig 368: Climate Controlled Seat Cushion Element, Passenger Side Connector End View (C3040)
Courtesy of FORD MOTOR CO.
Fig 369: Mode Door Actuator, Rear Connector End View (C3044)
Courtesy of FORD MOTOR CO.
Fig 370: Power Point, Console 1 Connector End View (C3063)
Courtesy of FORD MOTOR CO.
Fig 371: Power Point, Console 2 Connector End View (C3064)
Courtesy of FORD MOTOR CO.
Fig 372: Safety Belt Buckle Switch, Driver Connector End View (C3065)
Courtesy of FORD MOTOR CO.
Fig 373: Safety Belt Buckle Switch, Passenger Connector End View (C3066)
Courtesy of FORD MOTOR CO.
Fig 374: Passenger Seat Front Height Motor Connector End View (C3074)
Courtesy of FORD MOTOR CO.
Fig 375: Passenger Seat Rear Height Motor Connector End View (C3075)
Courtesy of FORD MOTOR CO.
Fig 376: Running Board Motor Assembly, Left Connector End View (C3185)
Courtesy of FORD MOTOR CO.
Fig 377: Running Board Motor Assembly, Right Connector End View (C3186)
Courtesy of FORD MOTOR CO.
Fig 378: Driver Seat Recliner Motor Connector End View (C3187)
Courtesy of FORD MOTOR CO.
Fig 379: Passenger Seat Recliner Motor Connector End View (C3189)
Courtesy of FORD MOTOR CO.
Fig 380: Master Window Adjust Switch Connector End View (C3193a)
Courtesy of FORD MOTOR CO.
Fig 381: Master Window Adjust Switch Connector End View (C3193b)
Courtesy of FORD MOTOR CO.
Fig 382: Auxiliary Function Selector Switch Assembly, Rear Connector End View (C3198a)
Courtesy of FORD MOTOR CO.
Fig 383: Auxiliary Function Selector Switch Assembly, Rear Connector End View (C3198b)
Courtesy of FORD MOTOR CO.
Fig 384: Safety Belt Pretensioner, Driver Connector End View (C3201)
Courtesy of FORD MOTOR CO.
Fig 385: Safety Belt Pretensioner, Passenger Connector End View (C3202)
Courtesy of FORD MOTOR CO.
Fig 386: Lumbar Motor, Driver Seat Connector End View (C3215)
Courtesy of FORD MOTOR CO.
Fig 387: Lumbar Motor, Passenger Seat Connector End View (C3216)
Courtesy of FORD MOTOR CO.
Fig 388: Power Point, Storage Bin Connector End View (C3243)
Courtesy of FORD MOTOR CO.
Fig 389: Driver Memory Seat Recliner Sensor Connector End View (C3244)
Courtesy of FORD MOTOR CO.
Fig 390: Climate Control Seat Module Connector End View (C3265a)
Courtesy of FORD MOTOR CO.

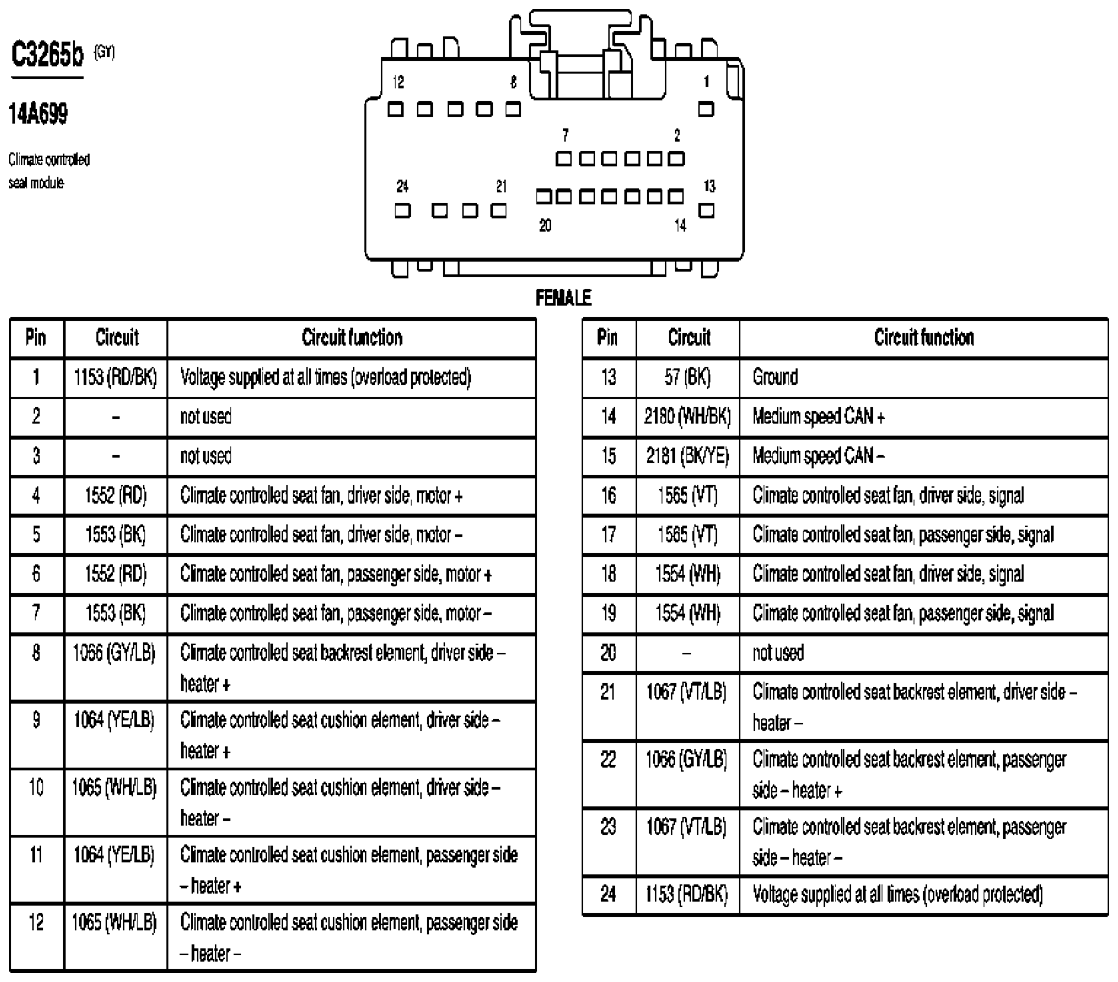

Fig 391: Climate Controlled Seat Module Connector End View (C3265b)
Courtesy of FORD MOTOR CO.
Fig 392: Parking Aid Sensor, Outer Left Connector End View (C4009)
Courtesy of FORD MOTOR CO.
Fig 393: Parking Aid Sensor, Inner Left Connector End View (C4010)
Courtesy of FORD MOTOR CO.
Fig 394: Parking Aid Sensor, Outer Right Connector End View (C4011)
Courtesy of FORD MOTOR CO.
Fig 395: Parking Aid Sensor, Inner Right Connector End View (C4012)
Courtesy of FORD MOTOR CO.
Fig 396: Parking Aid Module (PAM) Connector End View (C4014a)
Courtesy of FORD MOTOR CO.
Fig 397: Parking Aid Module (PAM) Connector End View (C4014b)
Courtesy of FORD MOTOR CO.
Fig 398: Parking Aid Speaker Connector End View (C4015)
Courtesy of FORD MOTOR CO.
Fig 399: Park/Stop Turn Lamp, Right Rear Connector End View (C4032)
Courtesy of FORD MOTOR CO.
Fig 400: Fuel Pump Driver Module Connector End View (C4033)
Courtesy of FORD MOTOR CO.
Fig 401: Park/Stop Turn Lamp, Left Rear Connector End View (C4035)
Courtesy of FORD MOTOR CO.
Fig 402: Liftgate Glass Release Switch Connector End View (C4039)
Courtesy of FORD MOTOR CO.
Fig 403: Liftgate Glass Actuator Connector End View (C4040)
Courtesy of FORD MOTOR CO.
Fig 404: Air Spring Solenoid Valve, Left Rear Connector End View (C4044)
Courtesy of FORD MOTOR CO.
Fig 405: Air Spring Solenoid Valve, Right Rear Connector End View (C4045)
Courtesy of FORD MOTOR CO.
Fig 406: Quarter Window Motor, LH Side Rear Connector End View (C4047)
Courtesy of FORD MOTOR CO.
Fig 407: Rear Blower Motor Relay Connector End View (C4075)
Courtesy of FORD MOTOR CO.
Fig 408: Antenna Connector End View (C4082)
Courtesy of FORD MOTOR CO.
Fig 409: Rear Height Sensor Connector End View (C4084)
Courtesy of FORD MOTOR CO.
Fig 410: Quarter Window Motor, RH Side Rear Connector End View (C4090)
Courtesy of FORD MOTOR CO.
Fig 411: Trailer Tow Connector, 4-Pin Connector End View (C4098)
Courtesy of FORD MOTOR CO.
Fig 412: Trailer Low Connector, 7-Pin Connector End View (C4099)
Courtesy of FORD MOTOR CO.
Fig 413: Auxiliary Blower Motor Connector End View (C4106)
Courtesy of FORD MOTOR CO.
Fig 414: Auxiliary Blower Motor Resistor Assembly Connector End View (C4107)
Courtesy of FORD MOTOR CO.
Fig 415: EVAP Canister Vent Control Solenoid Connector End View (C4116)
Courtesy of FORD MOTOR CO.
Fig 416: Inertia Fuel Shutoff (IFS) Switch Connector End View (C4168)
Courtesy of FORD MOTOR CO.
Fig 417: Air Suspension Service Switch Connector End View (C4169)
Courtesy of FORD MOTOR CO.
Fig 418: Liftgate Obstacle Detection Strip, Left Connector End View (C4172)
Courtesy of FORD MOTOR CO.
Fig 419: Liftgate Obstacle Detection Strip, Right Connector End View (C4173)
Courtesy of FORD MOTOR CO.
Fig 420: Power Liftgate Module Connector End View (C4174a)
Courtesy of FORD MOTOR CO.
Fig 421: Power Liftgate Module Connector End View (C4174b)
Courtesy of FORD MOTOR CO.
Fig 422: Power Liftgate Module Connector End View (C4174c)
Courtesy of FORD MOTOR CO.

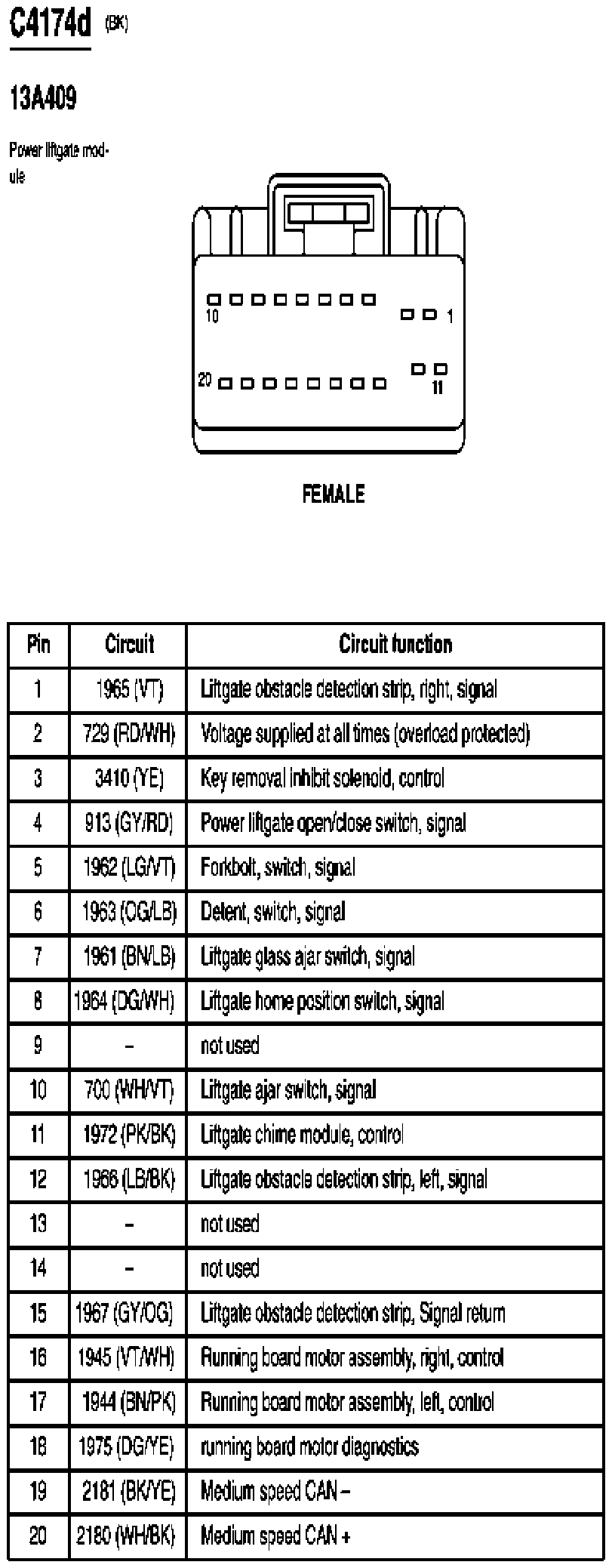

Fig 423: Power Liftgate Module Connector End View (C4174d)
Courtesy of FORD MOTOR CO.
Fig 424: Quarter Window Open Relay Connector End View (C4175)
Courtesy of FORD MOTOR CO.
Fig 425: Quarter Window Close Relay Connector End View (C4176)
Courtesy of FORD MOTOR CO.
Fig 426: Third Row Folding Seat Switch, Left Connector End View (C4179)
Courtesy of FORD MOTOR CO.
Fig 427: Third Row Folding Seat Switch, Right Connector End View (C4180)
Courtesy of FORD MOTOR CO.
Fig 428: Third Row Folding Seat Motor, Left Connector End View (C4181)
Courtesy of FORD MOTOR CO.
Fig 429: Third Row Folding Seat Motor, Right Connector End View (C4182)
Courtesy of FORD MOTOR CO.
Fig 430: Third Row Folding Seat Relay, Left Connector End View (C4183)
Courtesy of FORD MOTOR CO.
Fig 431: Third Row Folding Seat Relay, Right Connector End View (C4184)
Courtesy of FORD MOTOR CO.
Fig 432: Liftgate Lock Actuator Connector End View (C4185)
Courtesy of FORD MOTOR CO.
Fig 433: Liftgate Chime Module Connector End View (C4186)
Courtesy of FORD MOTOR CO.
Fig 434: Liftgate Home Position Switch Connector End View (C4187)
Courtesy of FORD MOTOR CO.
Fig 435: Liftgate Cinching Motor Connector End View (C4188)
Courtesy of FORD MOTOR CO.
Fig 436: Liftgate Unlatch Motor Connector End View (C4189)
Courtesy of FORD MOTOR CO.
Fig 437: Liftgate Fork Bolt/Detent Switch Connector End View (C4190)
Courtesy of FORD MOTOR CO.
Fig 438: Parking Aid Radar Sensor Connector End View (C4191)
Courtesy of FORD MOTOR CO.
Fig 439: Parking Aid Ultrasonic Sensor, Left Connector End View (C4192)
Courtesy of FORD MOTOR CO.
Fig 440: Parking Aid Ultrasonic Sensor, Right Connector End View (C4193)
Courtesy of FORD MOTOR CO.
Fig 441: Electronic Hidden Antenna Module Connector End View (C4194a)
Courtesy of FORD MOTOR CO.
Fig 442: Electronic Hidden Antenna Module Connector End View (C4194b)
Courtesy of FORD MOTOR CO.
Fig 443: Subwoofer Connector End View (C4212)
Courtesy of FORD MOTOR CO.

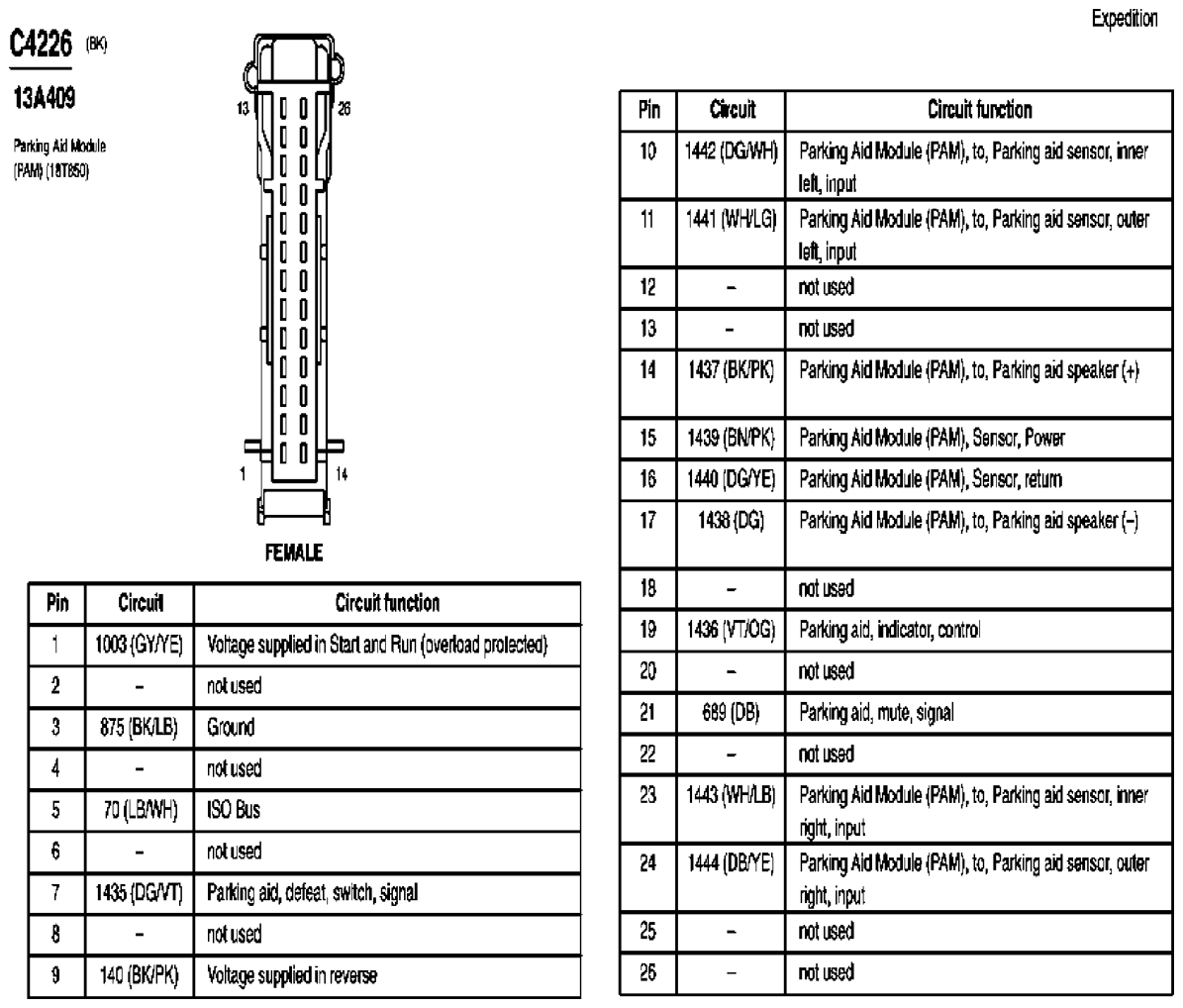

Fig 444: Parking Aid Module (PAM) Connector End View (C4226)
Courtesy of FORD MOTOR CO.
Fig 445: Power Liftgate Open/Close Switch Connector End View (C9000)
Courtesy of FORD MOTOR CO.
Fig 446: Roof Opening Panel Switch Connector End View (C9001)
Courtesy of FORD MOTOR CO.
Fig 447: Safety Canopy Delete Resistor, Right Connector End View (C9003)
Courtesy of FORD MOTOR CO.
Fig 448: Safety Canopy Sensor, Left C-Pillar Connector End View (C9004)
Courtesy of FORD MOTOR CO.
Fig 449: Safety Canopy Sensor, Right C-Pillar Connector End View (C9005)
Courtesy of FORD MOTOR CO.
Fig 450: Safety Canopy, Left Connector End View (C9006)
Courtesy of FORD MOTOR CO.
Fig 451: Safety Canopy, Right Connector End View (C9007)
Courtesy of FORD MOTOR CO.
Fig 452: Auto-Dimming Interior Mirror Unit Connector End View (C9012)
Courtesy of FORD MOTOR CO.
Fig 453: DVD Player Connector End View (C9020)
Courtesy of FORD MOTOR CO.
