Pinpoint Test DA: Intake Air Temperature (IAT) Sensor: Introduction

WARNING: THIS VEHICLE IS EQUIPPED WITH HIGH VOLTAGE CABLES, COMPONENTS, AND WIRING. THE HIGH VOLTAGE WARNING LABELS CONTAINING THE HIGH VOLTAGE SYMBOL ARE LOCATED ON EACH HIGH VOLTAGE COMPONENT. HIGH VOLTAGE CABLES AND WIRING ARE ORANGE IN COLOR. CERTIFIED RUBBER INSULATING GLOVES AND A FACE SHIELD MUST BE WORN WHEN WORKING WITH THE HIGH VOLTAGE CABLES, COMPONENTS, OR WIRING. THE IGNITION KEY MUST BE CYCLED TO THE OFF POSITION FOR A MINIMUM OF 5 MINUTES, AND THE HIGH VOLTAGE TRACTION BATTERY SERVICE DISCONNECT PLUG PLACED IN THE SERVICING/SHIPPING POSITION BEFORE DISCONNECTING THE HIGH VOLTAGE CABLES. FAILURE TO FOLLOW THESE INSTRUCTIONS MAY RESULT IN PERSONAL INJURY OR DEATH.
DO NOT DISCONNECT, DISABLE, OR TOUCH THE HIGH VOLTAGE CABLES, COMPONENTS, OR WIRING DURING THE MODULE REPROGRAMMING PROCEDURE BECAUSE HIGH VOLTAGE IS PRESENT. THE HIGH VOLTAGE WARNING LABELS CONTAINING THE HIGH VOLTAGE SYMBOL ARE LOCATED ON EACH HIGH VOLTAGE COMPONENT. HIGH VOLTAGE CABLES AND WIRING ARE ORANGE IN COLOR. FAILURE TO FOLLOW THESE INSTRUCTIONS MAY RESULT IN PERSONAL INJURY OR DEATH.

This pinpoint test is intended to diagnose the following:

Voltage values calculated for VPWR equals 5 volts. These values can vary by 15% due to sensor and VPWR variations.

Fig 1: Temperature Sensor Voltage And Resistance Characteristic Graph
G06053965Courtesy of FORD MOTOR CO.
TEMPERATURE SENSOR VOLTAGE AND RESISTANCE SPECIFICATIONS

Temperature Temperature Sensor Values
°C °F Voltage Resistance (K ohms)
120 248 0.28 1.18
110 230 0.36 1.55
100 212 0.47 2.07
90 194 0.61 2.80
80 176 0.80 3.84
70 158 1.05 5.37
60 140 1.37 7.70
50 122 1.77 10.97
40 104 2.23 16.15
30 86 2.74 24.27
20 68 3.26 37.30
10 50 3.73 58.75
0 32 4.14 95.85
-10 14 4.45 160.31

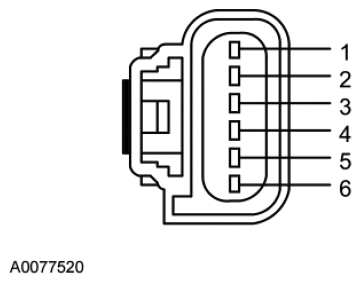

Fig 2: Mass Air Flow/Intake Air Temperature (MAF/IAT) Sensor Connector
G06054206Courtesy of FORD MOTOR CO.
MASS AIR FLOW/INTAKE AIR TEMPERATURE (MAF/IAT) SENSOR CONNECTOR PIN REFERENCE CHART

Pin Circuit
2 SIGRTN (Signal Return)
1 IAT (Intake Air Temperature)
Fig 3: Powertrain Control Module (PCM) Connector
G06054072Courtesy of FORD MOTOR CO.
POWERTRAIN CONTROL MODULE (PCM) CONNECTOR PIN REFERENCE CHART

Pin Circuit
B41 MAF RTN (Mass Air Flow Return)
B58 SIGRTN (Signal Return)
B47 IAT (Intake Air Temperature)
