Smart Junction Box (SJB)
NOTE:
For component location, see ELECTRICAL COMPONENT LOCATOR
article.

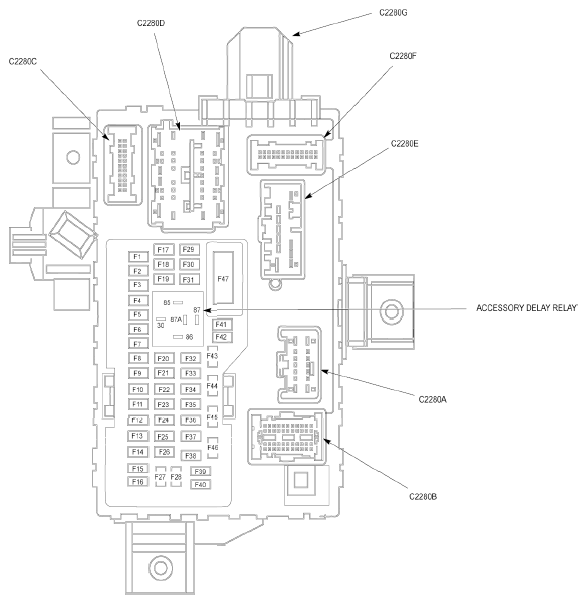

SMART JUNCTION BOX (SJB) RELAY IDENTIFICATION
| RELAY DESCRIPTION |
|---|
| Accessory Delay Relay |
SMART JUNCTION BOX (SJB) FUSE IDENTIFICATION LEGEND
| Fuse | Amps | Circuits protected |
|---|---|---|
| F1 | 30 | Power window motor, driver side front |
| F2 | 15 | Brake Pedal Position (BPP) switch |
| F3 | 15 | Satellite Digital Audio Receiver System (SDARS) module, Rear Entertainment Module (RETM), Accessory Protocol Interface Module (APIM) |
| F4 | 30 | Not used |
| F5 | 10 | Keypad switch assembly, Floor shifter, Field Effect Transistor (FET) |
| F6 | 20 | Front park/turn lamps, Rear lamp assemblies |
| F7 | 10 | Left low beam lamp |
| F8 | 10 | Right low beam lamp |
| F9 | 15 | Overhead console Second row seat interior / map lamp assembly, Third row seat interior / map lamp assembly - Taurus X |
| F10 | 15 | Exterior rear view mirrors, Backlighting |
| F11 | 10 | All Wheel Drive (AWD) module |
| F12 | 7.5 | Exterior rear view mirror switch, Driver Seat Module (DSM) - with memory, Seat control switch driver side front - with memory |
| F13 | 5 | Power Steering Control Module (PSCM) |
| F14 | 10 | Liftgate/Trunk Module (LTM) Clock |
| F15 | 10 | HVAC module, EMTC - with manual a/c, HVAC module, DATC - with automatic a/c |
| F16 | 15 | Not used |
| F17 | 20 | Door lock actuators, Decklid latch assembly, Liftgate lock actuator, Liftgate/Trunk Module (LTM) |
| F18 | 20 | Second row power fold seat motors |
| F19 | 25 | Roof opening panel module |
| F20 | 15 | Data Link Connector (DLC) |
| F21 | 15 | Headlamp switch, Fog lamps |
| F22 | 15 | Front park/turn lamps, Front side lamps, Rear lamp assemblies, License plate lamps |
| F23 | 15 | High beam lamps |
| F24 | 20 | Horn |
| F25 | 10 | Luggage compartment lamp, Second row seat control switches, Vanity mirror lamps, Overhead console, Second row seat interior / map lamp assembly, Third row seat interior / map lamp assembly - Taurus X |
| F26 | 10 | Instrument Cluster (IC) |
| F27 | 20 | Adjustable pedal switch |
| F28 | 5 | Audio Control Module (ACM) |
| F29 | 5 | Instrument Cluster (IC) |
| F30 | 5 | Floor shifter |
| F31 | 10 | Not used |
| F32 | 10 | Not used |
| F33 | 10 | Restraints Control Module (RCM) |
| F34 | 5 | All Wheel Drive (AWD) module |
| F35 | 10 | Power Steering Control Module (PSCM), Parking Aid Module (PAM), Heated seat modules |
| F36 | 5 | Passive anti-theft transceiver |
| F37 | 10 | HVAC module, EMTC - with manual a/c, HVAC module, DATC - with automatic a/c |
| F38 | 20 | Subwoofer amplifier |
| F39 | 20 | Audio Control Module (ACM) |
| F40 | 20 | Not used |
| F41 | 15 | Audio Control Module (ACM), Door lock switches, Auto-dimming interior mirror unit, Roof opening panel module, Overhead console, Driver side front power window motor |
| F42 | 10 | Not used |
| F43 | 10 | Not used |
| F44 | 10 | Not used |
| F45 | 5 | Front wiper relay, Rear wiper relay, Rear window defrost relay, Blower motor relay, Auxiliary blower motor relays |
| F46 | 7.5 | Passenger air bag deactivation (PAD) indicator, Occupant Classification System Module (OCSM) |
| F47 | 30 c.b. | Master window adjust switch |
