Exploded View
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.

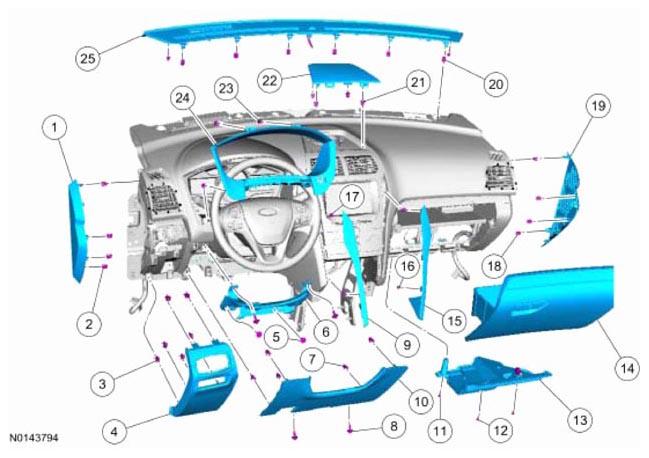

| Item |
Service Part Number |
Description |
Torque |
Material Name |
Notes |
| 1 |
7804480 |
LH instrument panel side trim panel |
- |
- |
- |
| 3 |
W790172 |
LH instrument panel side trim panel clip (4 required) |
- |
- |
- |
| 3 |
W705289 |
Lower LH instrument panel trim panel clip (6 required) |
- |
- |
- |
| 4 |
7804338 |
Lower LH instrument panel trim panel |
- |
- |
- |
| 5 |
N807316 |
Steering column cover assembly screw (4 required) |
5 Nm (44 lb-in) |
- |
- |
| 6 |
78017A26 |
Steering column cover assembly |
- |
- |
- |
| 7 |
W705289 |
Steering column cover trim panel clip (4 required) |
- |
- |
- |
| 8 |
W707628 |
Steering column cover trim panel screw (2 required) |
1.9 Nm (17 lb-in) |
- |
- |
| 9 |
78061A17 |
LH finish panel |
- |
- |
- |
| 10 |
7804459 |
Steering column cover trim panel |
- |
- |
- |
| 11 |
W707607 |
Instrument panel insulator screw (1 required) |
2.5 Nm (22 lb-in) |
- |
- |
| 12 |
W707628 |
Instrument panel insulator screw (2 required) |
2.5 Nm (22 lb-in) |
- |
- |
| 13 |
78046A24 |
Instrument panel insulator |
- |
- |
- |
| 14 |
7806024 |
Glove compartment |
- |
- |
- |
| 15 |
78061A16 |
RH finish panel |
- |
- |
- |
| 16 |
W705289 |
RH finish panel clip (4 required) |
- |
- |
- |
| 17 |
W705289 |
LH finish panel clip (4 required) |
- |
- |
- |
| 18 |
W790172 |
RH instrument panel side trim panel clip (4 required) |
- |
- |
- |
| 19 |
7804481 |
RH Instrument panel side trim panel |
- |
- |
- |
| 20 |
W790172 |
Defroster grille clip (6 required) |
- |
- |
- |
| 21 |
W790172 |
Speaker grille clip (4 required) |
- |
- |
- |
| 22 |
18978 |
Speaker grille |
- |
- |
- |
| 23 |
78044D70 |
Instrument cluster finish panel |
- |
- |
- |
| 24 |
W705289 |
Instrument cluster finish panel clips |
- |
- |
- |
| 25 |
78044E82 |
Defroster grille |
- |
- |
- |
| Item |
Service Part Number |
Description |
Torque |
Material Name |
Notes |
| 1 |
W707628 |
Glove compartment close out panel screw (8 required) |
1.9 Nm (17 lb-in) |
- |
- |
| 2 |
7804338 |
Glove compartment close out panel |
- |
- |
- |
| 3 |
W790172 |
Glove compartment close out panel clip |
- |
- |
- |
| 4 |
7806200 |
Glove compartment dampener |
- |
- |
- |
| 5 |
W506824 |
Glove compartment dampener screw (2 required) |
0.8 Nm (7 lb-in) |
- |
- |

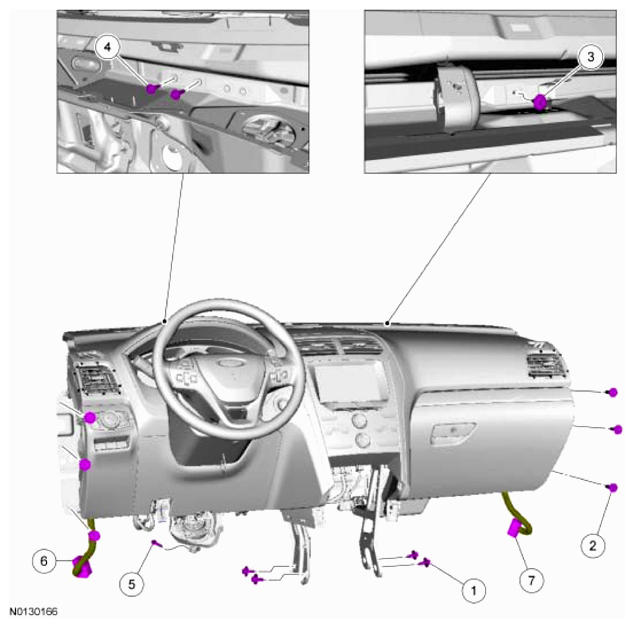

| Item |
Service Part Number |
Description |
Torque |
Material Name |
Notes |
| 1 |
W709268 |
Instrument panel-to-floor bolt (4 required) |
25 Nm (18 lb-ft) |
- |
- |
| 2 |
W710259 |
Instrument panel-to-body bolt (6 required) |
40 Nm (30 lb-ft) |
- |
- |
| 3 |
W709178 |
RH instrument panel-to-front of dash bolt |
25 Nm (18 lb-ft) |
- |
- |
| 4 |
W709178 |
LH instrument panel-to-front of dash bolt (2 required) |
25 Nm (18 lb-ft) |
- |
- |
| 5 |
W712961 |
Steering column shaft-to-steering column bolt |
23 Nm (17 lb-ft) |
- |
- |
| 6 |
14401 |
RH electrical connector |
- |
- |
- |
| 7 |
14401 |
LH electrical connector |
- |
- |
- |
- For additional information, refer to the appropriate procedures in this information.
