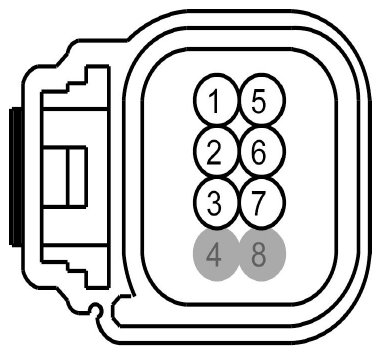

Keyless Entry Keypad Connector End View (C500)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CPK31 (YE-GN) | 20 | SWITCH - KEYLESS KEYPAD LINE C | |
| 2 | GD133 (BK) | 20 | GROUND - COWL SIDE/PILLAR A LEFT | |
| 3 | GD133 (BK) | 20 | GROUND - COWL SIDE/PILLAR A LEFT | |
| 4 | * | * | Not Used | |
| 5 | CPK30 (VT-GN) | 20 | SWITCH - KEYLESS KEYPAD LINE B | |
| 6 | CPK28 (WH-GN) | 20 | CTRL MOD. - SWITCH KEYLESS KEYPAD ILLUMINATION | |
| 7 | CPK29 (GY-BU) | 20 | SWITCH - KEYLESS KEYPAD LINE A | |
| 8 | * | * | Not Used |
| Available Pigtail Kits | |
|---|---|

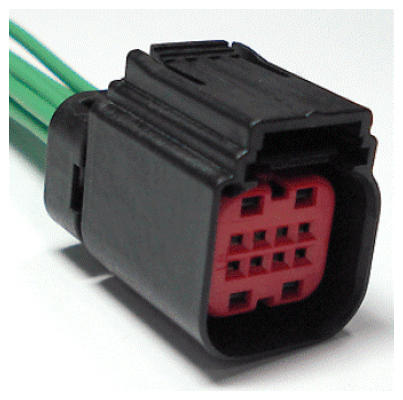

| Pigtail Kit Part Number WPT-833 | Service Part Number: 4U2Z-14S411-LA Gauge: 20 Pin material: Tin Cavities: 8 Vehicle Uses
|

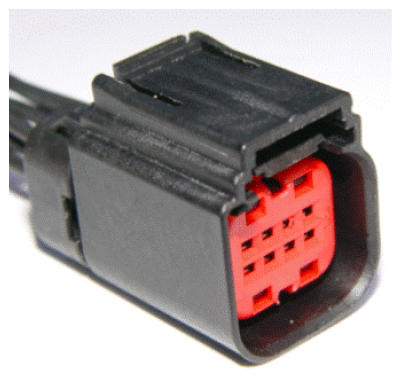

| Pigtail Kit Part Number WPT-1005 | Service Part Number: 4U2Z-14S411-LB Gauge: 18 Pin material: Silver Cavities: 8 Vehicle Uses
|

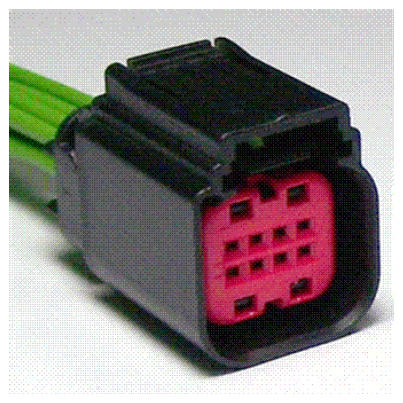

| Pigtail Kit Part Number WPT-1198 | Service Part Number: 4U2Z-14S411-LC Gauge: 18 Pin material: Silver Cavities: 8 Vehicle Uses
|
