Body Control Module (BCM) Connector End View (C2280G)

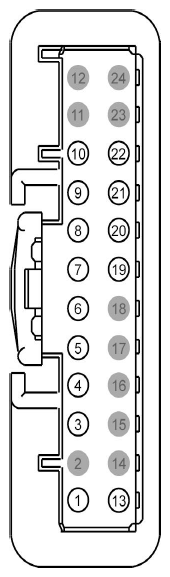

Fig 1: Identifying Body Control Module (BCM) Connector (C2280G)
G08669248Courtesy of FORD MOTOR CO.
Pin Circuit Gauge Circuit Function Qualifier
1 CLS09 (WH-OG) 22 CTRL MOD. - PARK REAR RIGHT 5 Door
1 CLS09 (WH-OG) 20 CTRL MOD. - PARK REAR RIGHT 4 Door
2 * * Not Used
3 CPL39 (YE) 22 SWITCH - LATCH REAR PASSENGER SIDE # AJAR (INCL.SLIDING DOOR)
4 CPL36 (GN) 20 SWITCH - LATCH REAR DRIVER SIDE # AJAR (INCL.SLIDING DOOR)
5 CPL30 (BU-BN) 22 SWITCH - LATCH DRIVER # UNLOCK
6 CPL29 (YE-GY) 20 SWITCH - LATCH DRIVER # SET
7 CPL44 (YE-OG) 20 SWITCH - LIFTGATE/DECKLID/CARGO # AJAR
8 CHS32 (BN) 20 SWITCH - SEATS HEATER
9 CDC30 (BU-GY) 22 SWITCH - IGNITION # KEY IN
10 CPL26 (GN-VT) 22 SWITCH - LATCH DRIVER # AJAR
11 * * Not Used
12 * * Not Used
13 CLS08 (VT-GN) 20 CTRL MOD. - PARK REAR LEFT
14 * * Not Used
15 * * Not Used
16 * * Not Used
17 * * Not Used
18 * * Not Used
19 CPL28 (VT-BN) 20 SWITCH - LATCH DRIVER # RESET
20 CPL10 (GN-WH) 22 CTRL MOD. - DOOR LOCK # LIFTGATE/DECKLID RELEASE
21 CHS30 (GY-YE) 20 SWITCH - SEAT HEATER FRONT PASSENGER SIDE
22 CPL31 (WH) 20 SWITCH - LATCH PASSENGER # AJAR
23 * * Not Used
24 * * Not Used
