Connector C2409 - TELEMATICS MODULE
WARNING: This page is about a different car, the 2015 Ford E-450 Super Duty and 2015 Ford E-350 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.

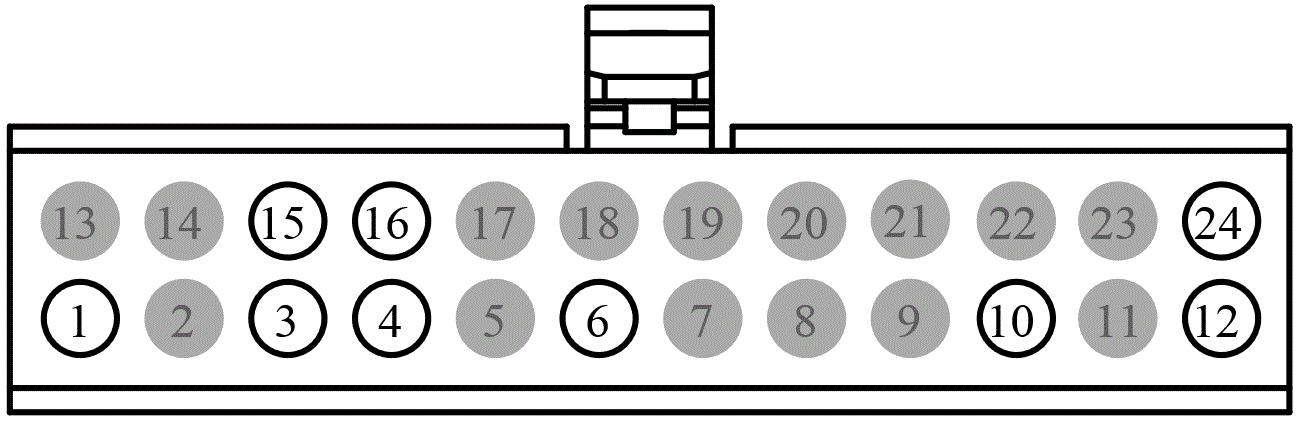

Connector:C2409
Description
TELEMATICS MODULE
Color
BK
Harness
TBJ2009-ES
Base Part #
part# N/A
Service Pigtail
Not Available
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
GND1 (BK-GY) |
22 |
POWER GND |
|
|
2 |
* |
* |
Not Used |
|
|
3 |
TXD (YE) |
22 |
DATA TXD SERIAL TRANSMIT |
|
|
4 |
RXD (GN) |
22 |
SERIAL RECEIVE |
|
|
5 |
* |
* |
Not Used |
|
|
6 |
CGND (BK) |
22 |
COMMON GND |
|
|
7 |
* |
* |
Not Used |
|
|
8 |
* |
* |
Not Used |
|
|
9 |
* |
* |
Not Used |
|
|
10 |
IGRUN-C (WH-BN) |
22 |
IGN RUN |
|
|
11 |
* |
* |
Not Used |
|
|
12 |
VB1 (GY-RD) |
22 |
VBATT |
|
|
13 |
* |
* |
Not Used |
|
|
14 |
* |
* |
Not Used |
|
|
15 |
HSC1-C (WH-BU) |
22 |
HSCAN+ |
|
|
16 |
HSC2-C (WH) |
22 |
HSCAN- |
|
|
17 |
* |
* |
Not Used |
|
|
18 |
* |
* |
Not Used |
|
|
19 |
* |
* |
Not Used |
|
|
20 |
* |
* |
Not Used |
|
|
21 |
* |
* |
Not Used |
|
|
22 |
* |
* |
Not Used |
|
|
23 |
* |
* |
Not Used |
|
|
24 |
5VTB (RD) |
22 |
5V T-BOX |
