Electronic Engine Controls - Component Location

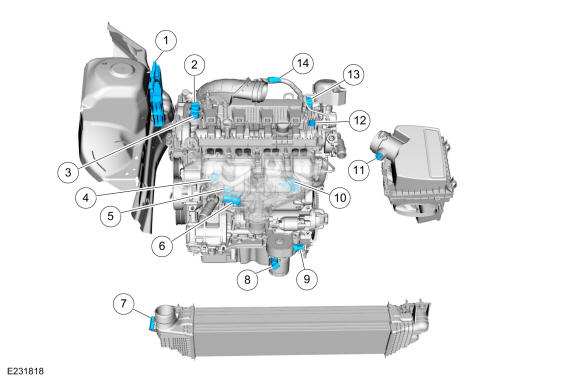

LH Engine Sensor Locations
| Item | Description |
|---|---|
| 1 | PCM |
| 2 | Exhaust VVT oil control solenoid |
| 3 | Intake VVT oil control solenoid |
| 4 | FRP sensor |
| 5 | Front KS |
| 6 | MAP sensor |
| 7 | Turbocharger boost pressure and charge air temperature sensor |
| 8 | Oil pressure control solenoid |
| 9 | EOP sensor |
| 10 | Rear KS |
| 11 | IAT sensor |
| 12 | Intake CMP sensor |
| 13 | Exhaust CMP sensor |
| 14 | Crankcase pressure sensor |

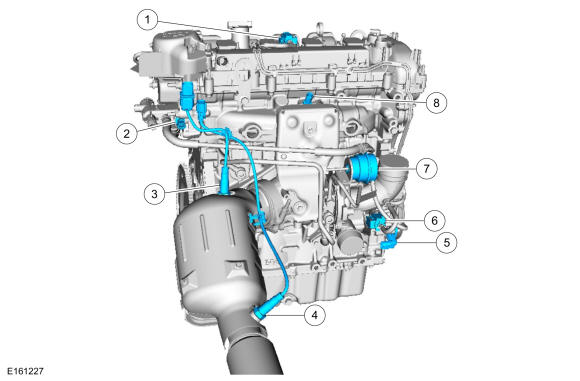

RH Engine Sensor Locations
| Item | Description |
|---|---|
| 1 | Turbocharger bypass valve solenoid |
| 2 | ECT sensor |
| 3 | HO2S |
| 4 | Catalyst Monitor Sensor |
| 5 | CKP sensor |
| 6 | Turbocharger wastegate regulating valve solenoid |
| 7 | Wastegate actuator |
| 8 | CHT sensor |

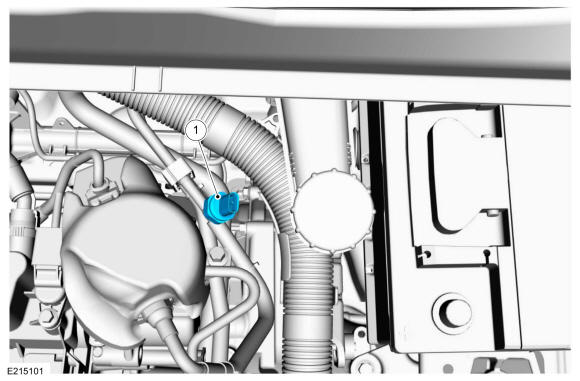

Fuel Pressure Sensor
| Item | Description |
|---|---|
| 1 | Fuel pressure sensor |
