Hood Alignment
WARNING: This page is about a different car, the 2016 Ford Transit Connect. However, it is still accessible from the selected car via links, so may be relevant.
Check
- 1.

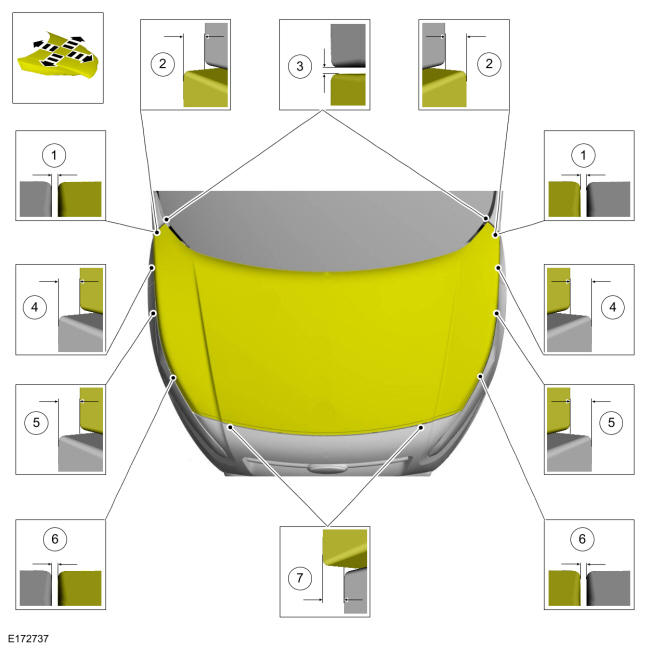

Check the hood-to-body dimensions.- 1.
Dimension: 0.1378 ±0.0591in (3.5 ±1.5mm)
- 2.
Dimension: 0.0236-0.0787/+0.0394in (.6-2/+1mm)
- 3.
Dimension: 0.1969 ±0.0591in (5 ±1.5mm)
- 4.
Dimension: 0.0945 ±0.0591in (2.4 ±1.5mm)
- 5.
Dimension: 0.1496 ±0.0591in (3.8 ±1.5mm)
- 6.
Dimension: 0.1378 ±0.0591in (3.5 ±1.5mm)
- 7.
Dimension: 0.0394 ±0.0787in (1 ±2mm)
- 1.

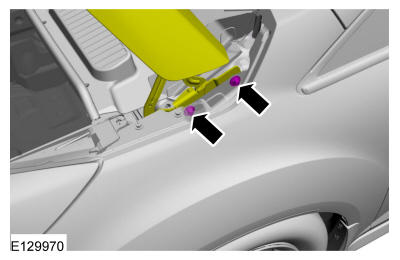

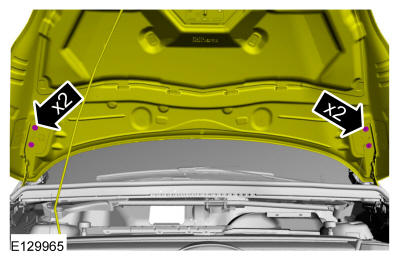

Adjustment
Check
- 1.

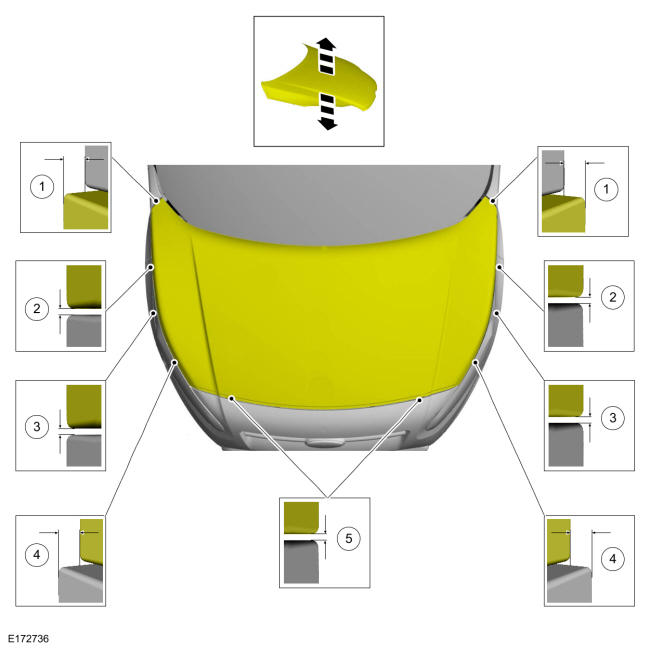

Check the body-to-hood dimensions.- 1.
Dimension: 0.0394-0.0787/+0.0394in (1-2/+1mm)
- 2.
Dimension: 0.1260 ±0.0591in (3.2 ±1.5mm)
- 3.
Dimension: 0.1260 ±0.0591in (3.2 ±1.5mm)
- 4.
Dimension: 0.0512 ±0.0591in (1.3 ±1.5mm)
- 5.
Dimension: 0.2362 ±0.0866in (6 ±2.2mm)
- 1.

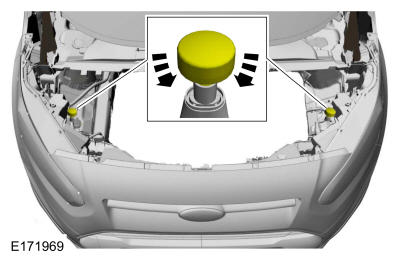

Adjustment
