Moveable Roof Disassemble View

WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2004 Oldsmobile Bravada, 2004 GMC Envoy XUV, 2004 GMC Envoy XL, 2004 GMC Envoy, and 2004 Chevrolet TrailBlazer. However, it is still accessible from the selected car via links, so may be relevant.

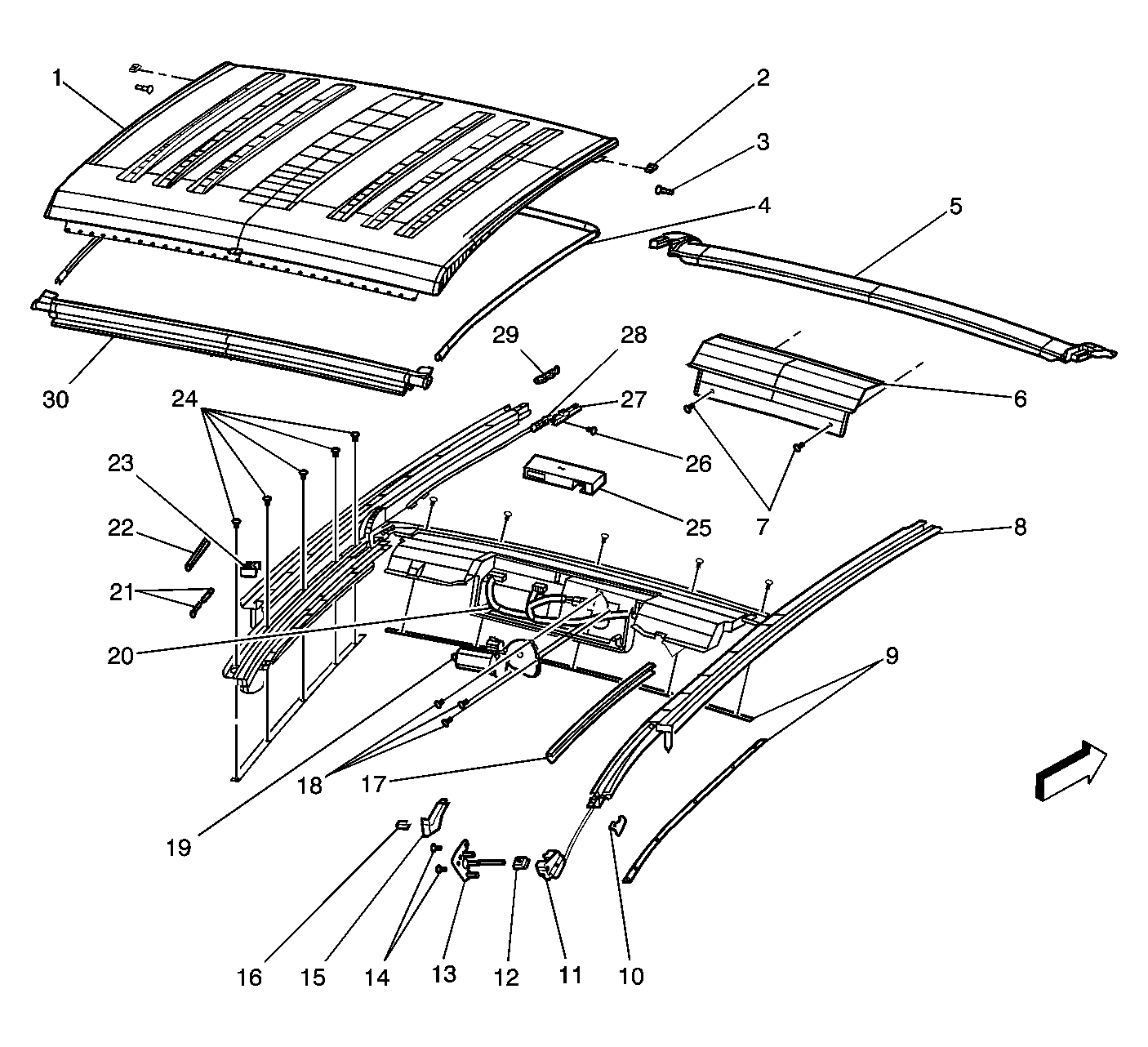

Fig 1: Moveable Roof - Disassembled View
GM1275172Courtesy of GENERAL MOTORS CORP.
Callout Component Name
1 Moveable Roof Panel Assembly - Rooftop
2 Moveable Roof Panel Bushing
3 Moveable Roof Panel Front Lock Pin
4 Moveable Roof Panel Seal
5 Moveable Roof Panel Air Deflector - Front
6 Moveable Roof Panel Actuator Cover
7 Moveable Roof Panel Actuator Screws
8 Moveable Roof Panel Frame Assembly
9 Moveable Roof Lower Side Rail - Part of Moveable Roof Lower Side Rail Assembly Kit
10 Moveable Roof Wedge Block Seal - Part of Moveable Roof Lower Side Rail Assembly Kit
11 Moveable Roof Panel Drive Assembly - Part of Moveable Roof Panel Guide Kit - LH, RH
12 Moveable Roof Panel Support Slide - Part of Moveable Roof Panel Guide Kit - LH, RH
13 Moveable Roof Panel Guide Bracket - LH, RH
14 Moveable Roof Panel Guide Bracket Screws
15 Moveable Roof Panel Rear Locator - Part of Moveable Roof Panel Rear Locator Kit - LH, RH
16 Moveable Roof Panel Rear Locator Clip - Part of Moveable Roof Panel Rear Locator Kit - LH, RH
17 Moveable Roof Trim Seal - LH, RH
18 Moveable Roof Panel Motor/Actuator Screws
19 Moveable Roof Panel Motor/Actuator
20 Moveable Roof Panel Wiring Harness
21 Moveable Roof Panel Rear Latch Levers - Part of Moveable Roof Panel Rear Latch Kit - LH, RH
22 Moveable Roof Panel Rear Latch Slide - Part of Moveable Roof Panel Rear Latch Kit - LH, RH
23 Moveable Roof Panel Guide Plug - Part of Moveable Roof Frame Assembly
24 Moveable Roof Lower Side Rail Screws - Part of Moveable Roof Lower Side Rail Assembly Kit
25 Moveable Roof Panel Control Module
26 Moveable Roof Panel Front Latch Rivet - Part of Moveable Roof Panel Front Latch Assembly Kit - LH, RH
27 Moveable Roof Panel Front Latch Slide - Front - Part of Moveable Roof Panel Front Latch Assembly Kit - LH, RH
28 Moveable Roof Panel Front Latch Slide - Rear - Part of Moveable Roof Panel Front Latch Assembly Kit - LH, RH
29 Moveable Roof Panel Front Spring Wedge
30 Moveable Roof Panel Rear Header Seal
