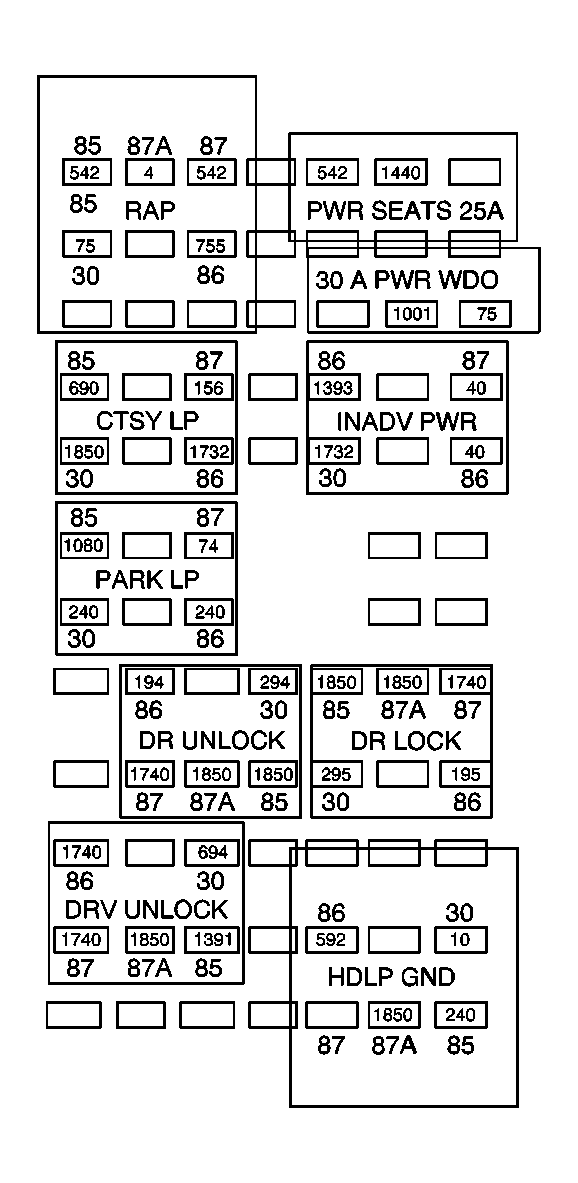

Relay Block - Body Top View
Relay Block - Body Wire Entry
| Connector Part Information |
|
||
|---|---|---|---|
| Pin | Wire Color | Circuit No. | Function |
| A1 | BRN/WHT | 379 | CPP Switch Signal |
| A2 | ORN | 40 | Battery Positive Voltage (Utility) |
| A3 | - | - | Not Used |
| A4 | ORN | 40 | Battery Positive Voltage (w/NPI) |
| ORN | 40 | Battery Positive Voltage | |
| A5 | ORN | 40 | Battery Positive Voltage |
| A6 | BLK/WHT | 451 | Ground |
| A7 | LT BLU | 195 | Door Lock Control (w/o D44) |
| A8 | - | - | Not Used |
| A9 | LT BLU | 195 | Door Lock Control |
| LT BLU | 195 | Door Lock Control | |
| A10 | - | - | Not Used |
| A11 | YEL | 10 | Headlamp Switch Signal |
| A12 | - | - | Not Used |
| B1 | ORN | 1440 | Battery Positive Voltage (Utility w/Power Seats) |
| B2 | BRN/WHT | 379 | CPP Switch Signal |
| BRN/WHT | 379 | CPP Switch Signal (Except Base Pickup) | |
| B3 | DK GRN | 1001 | RAP Fuse Supply Voltage |
| B4 | BLK/WHT | 451 | Ground |
| B5 | BLK/WHT | 451 | Ground |
| BLK/WHT | 451 | Ground (Utility and Crew Cab) | |
| B6 | BLK/WHT | 451 | Ground |
| BLK/WHT | 451 | Ground (Utility and Crew Cab) | |
| B7 | BLK/WHT | 451 | Ground (Utility w/NP8) |
| B8 | - | - | Not Used |
| B9 | GRY | 295 | Door Lock Actuator Lock Control (w/ 4 Door) |
| B10 | - | - | Not Used |
| B11 | LT BLU | 195 | Door Lock Control (Utility W/AU3) |
| B12 | BLK | 1850 | Ground (Except Export/ZR2) |
| C1 | - | - | Not Used |
| C2 | WHT | 156 | Courtesy Lamp Low Control (Utility) |
| C3 | DK GRN | 1001 | RAP Fuse Supply Voltage (2 Door) |
| C4 | DK BLU | 1393 | Courtesy Lamp Supply Voltage |
| C5 | ORN | 1732 | Courtesy Lamp Supply Voltage |
| C8 | BLK | 1850 | Ground |
| C9 | GRY | 295 | Door Lock Actuator Lock Control |
| GRY | 295 | Door Lock Actuator Lock Control | |
| C10 | - | - | Not Used |
| C11 | LT GRN/BLK | 592 | DRL Relay Control (w/o ZR2) |
| LT GRN/BLK | 592 | DRL Relay Control (w/o ZR2) | |
| C12 | - | - | Not Used (Export) |
| D1 | - | - | Not Used |
| D2 | BRN | 4 | Accessory Voltage |
| D3 | DK GRN | 1001 | RAP Fuse Supply Voltage (w/CF5) |
| D4 | WHT | 156 | Courtesy Lamp Low Control |
| D5 | - | - | Not Used |
| D8 | TAN | 294 | Door Lock Actuator Unlock Control |
| TAN | 294 | Door Lock Actuator Unlock Control (Utility 4 Door) | |
| D9 | BLK | 1850 | Ground (Utility 4 Door) |
| D10 | WHT | 194 | Door Unlock Control (Utility) |
| D11 | BLK/WHT | 56 | Trunk Release Motor Supply Voltage |
| BLK/WHT | 56 | Trunk Release Motor Supply Voltage (Utility and Crew Cab w/AU3/A31) | |
| D12 | BLK/WHT | 56 | Trunk Release Motor Supply Voltage |
| E1 | RED | 542 | Battery Supply Voltage |
| E2 | BLK | 755 | RAP Relay Coil Control |
| E3 | BRN | 4 | Accessory Voltage |
| E4 | WHT | 156 | Courtesy Lamp Switch Signal |
| E5 | ORN | 1732 | Courtesy Lamps Supply Voltage |
| ORN | 1732 | Courtesy Lamps Supply Voltage | |
| E6 | LT BLU | 74 | Park Lamp Switch Signal |
| LT BLU | 74 | Park Lamp Switch Signal | |
| E7 | - | - | Not Used |
| E8 | WHT | 194 | Door Unlock Control |
| E9 | - | - | Not Used |
| E10 | TAN | 694 | Driver Door Lock Actuator Unlock Control |
| E11 | LT GRN | 1391 | Driver Door Unlock Relay Control |
| E12 | ORN | 840 | Battery Positive Voltage |
| F1-F2 | - | - | Not Used |
| F3 | DK BLU | 75 | RAP Relay Switch Supply Voltage |
| F4 | GRY/BLK | 690 | Courtesy Lamp Low Control |
| F5 | - | - | Not Used |
| F6 | WHT | 1080 | Park Lamp Relay Control |
| F7 | ORN | 240 | Battery Positive Voltage |
| ORN | 240 | Battery Positive Voltage | |
| F8 | WHT | 194 | Door Unlock Control |
| WHT | 194 | Door Unlock Control | |
| F9 | ORN | 1740 | Battery Positive Voltage |
| F10 | ORN | 840 | Battery Positive Voltage (Utility Only) |
| F11 | - | - | Not Used |
| F12 | ORN | 840 | Battery Positive Voltage (w/AU3/A31) |
| ORN | 840 | Battery Positive Voltage (w/AU3/A31) | |
