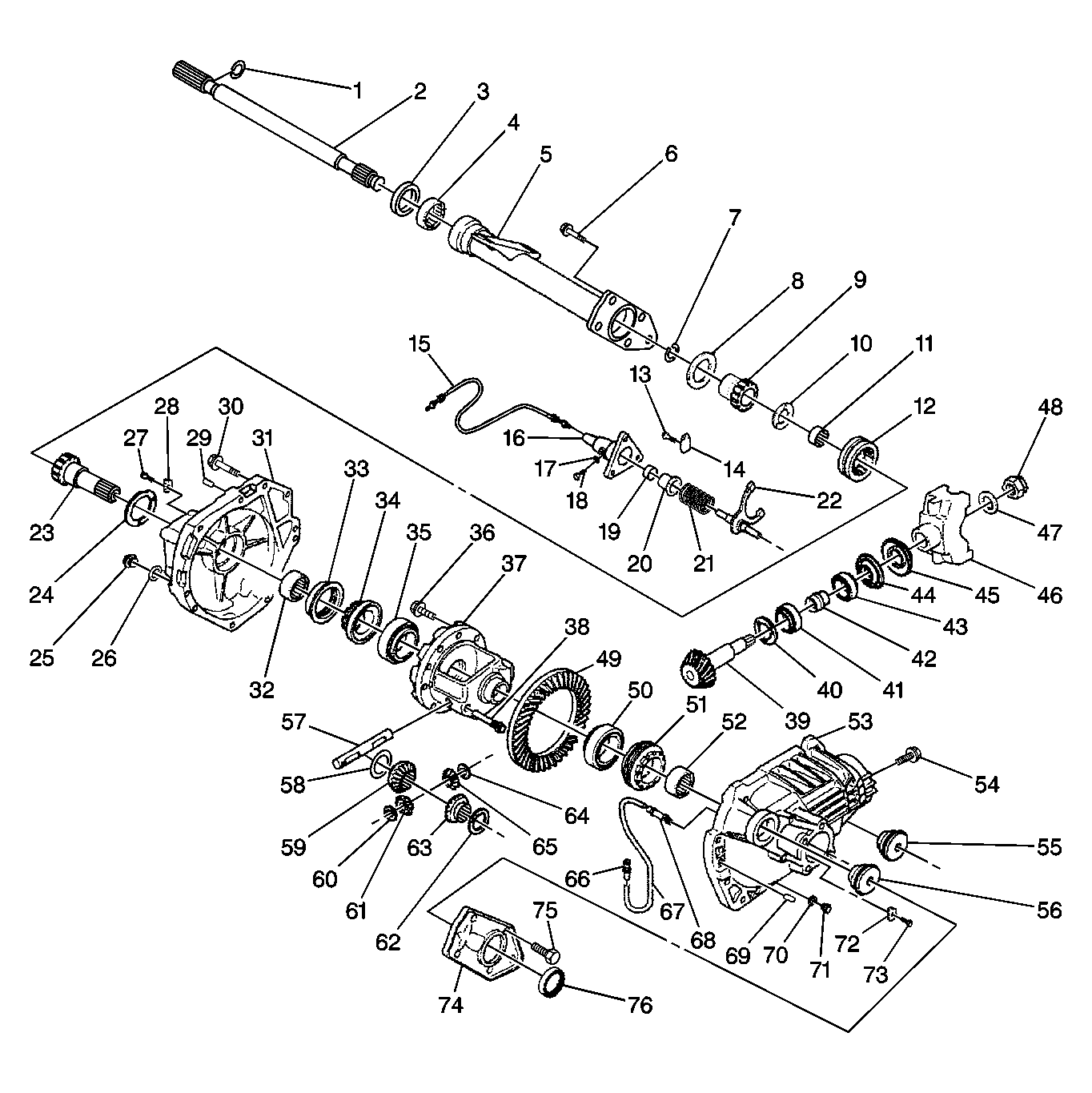

Front Drive Axle Disassembled Views
Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Retaining Ring |
| 2 |
Axle Shaft |
| 3 |
Seal |
| 4 |
Bearing |
| 5 |
Housing |
| 6 |
Bolt |
| 7 |
Retaining Ring |
| 8 |
Washer |
| 9 |
Clutch Gear |
| 10 |
Washer |
| 11 |
Bearing |
| 12 |
Clutch Sleeve |
| 13 |
Bolt |
| 14 |
Lock |
| 15 |
Cable |
| 16 |
Housing |
| 17 |
Seal |
| 18 |
Switch |
| 19 |
Outer Spring |
| 20 |
Seal |
| 21 |
Inner Spring |
| 22 |
Fork |
| 23 |
Clutch Shaft |
| 24 |
Washer |
| 25 |
Drain Plug |
| 26 |
Drain Plug Gasket |
| 27 |
Nut |
| 28 |
Nut Lock |
| 29 |
Pin |
| 30 |
Bolt |
| 31 |
Carrier |
| 32 |
Bearing |
| 33 |
Adjuster |
| 34 |
Sleeve |
| 35 |
Bearing |
| 36 |
Bolt |
| 37 |
Case |
| 38 |
Bolt |
| 39 |
Pinion Gear |
| 40 |
Shim |
| 41 |
Bearing |
| 42 |
Spacer |
| 43 |
Bearing |
| 44 |
Seal |
| 45 |
Deflector |
| 46 |
Yoke |
| 47 |
Washer |
| 48 |
Nut |
| 49 |
Ring Gear |
| 50 |
Bearing |
| 51 |
Insert |
| 52 |
Bearing |
| 53 |
Carrier |
| 54 |
Bolt |
| 55 |
Bushing |
| 56 |
Bushing |
| 57 |
Shaft |
| 58 |
Washer |
| 59 |
Side Gear |
| 60 |
Washer |
| 61 |
Pinion Gear |
| 62 |
Washer |
| 63 |
Side Gear |
| 64 |
Washer |
| 65 |
Pinion Gear |
| 66 |
Vent |
| 67 |
Hose |
| 68 |
Hose End |
| 69 |
Pin |
| 70 |
Drain Plug Gasket |
| 71 |
Drain Plug |
| 72 |
Nut Lock |
| 73 |
Nut |
| 74 |
Cover |
| 75 |
Bolt |
| 76 |
Seal |
