Steering Wheel Speed Position Sensor Connector
Steering Wheel Speed Position Sensor Connector Parts Information
Connector Part Information
|
Terminal Part Information
|

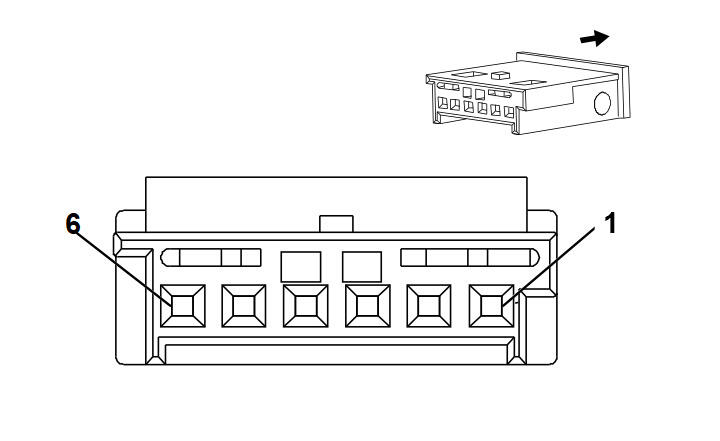

Steering Wheel Speed Position Sensor Connector Terminal Identification
| Pin | Wire | Circuit No. | Function |
|---|---|---|---|
| 1 | 0.5 L-GN/BK | 6432 | CAN Bus Low Serial Data |
| 2 | - | - | Not Used |
| 3 | 0.5 TN/WT | 6433 | CAN Bus High Serial Data |
| 4 | - | - | Not Used |
| 5 | 0.5 D-GN | 2087 | 12-Volt Reference |
| 6 | 0.5 L-BU | 2088 | Low Reference |
