Top of Engine Components (LFX)

Top of Engine Components (LFX)

Items
1. Q17F Fuel Injector 6 (LFX) Q17F Fuel Injector 6 (LFX)
2. Q17D Fuel Injector 4 Q17D Fuel Injector 4 (LFX)
3. T8F Ignition Coil 6 (LFX) T8F Ignition Coil 6 (LFX)
4. T8D Ignition Coil 4 T8D Ignition Coil 4 (LFX)
5. T8B Ignition Coil 2 T8B Ignition Coil 2 (LFX)
6. Q17B Fuel Injector 2 Q17B Fuel Injector 2 (LFX)
7. Q17A Fuel Injector 1 Q17A Fuel Injector 1 (LFX)
8. Q17C Fuel Injector 3 Q17C Fuel Injector 3 (LFX)
9. T8A Ignition Coil 1 T8A Ignition Coil 1 (LFX)
10. T8C Ignition Coil 3 T8C Ignition Coil 3 (LCV)
11. T8E Ignition Coil 5 (LFX) T8E Ignition Coil 5 (LFX)
12. Q17E Fuel Injector 5 (LFX) Q17E Fuel Injector 5 (LFX)

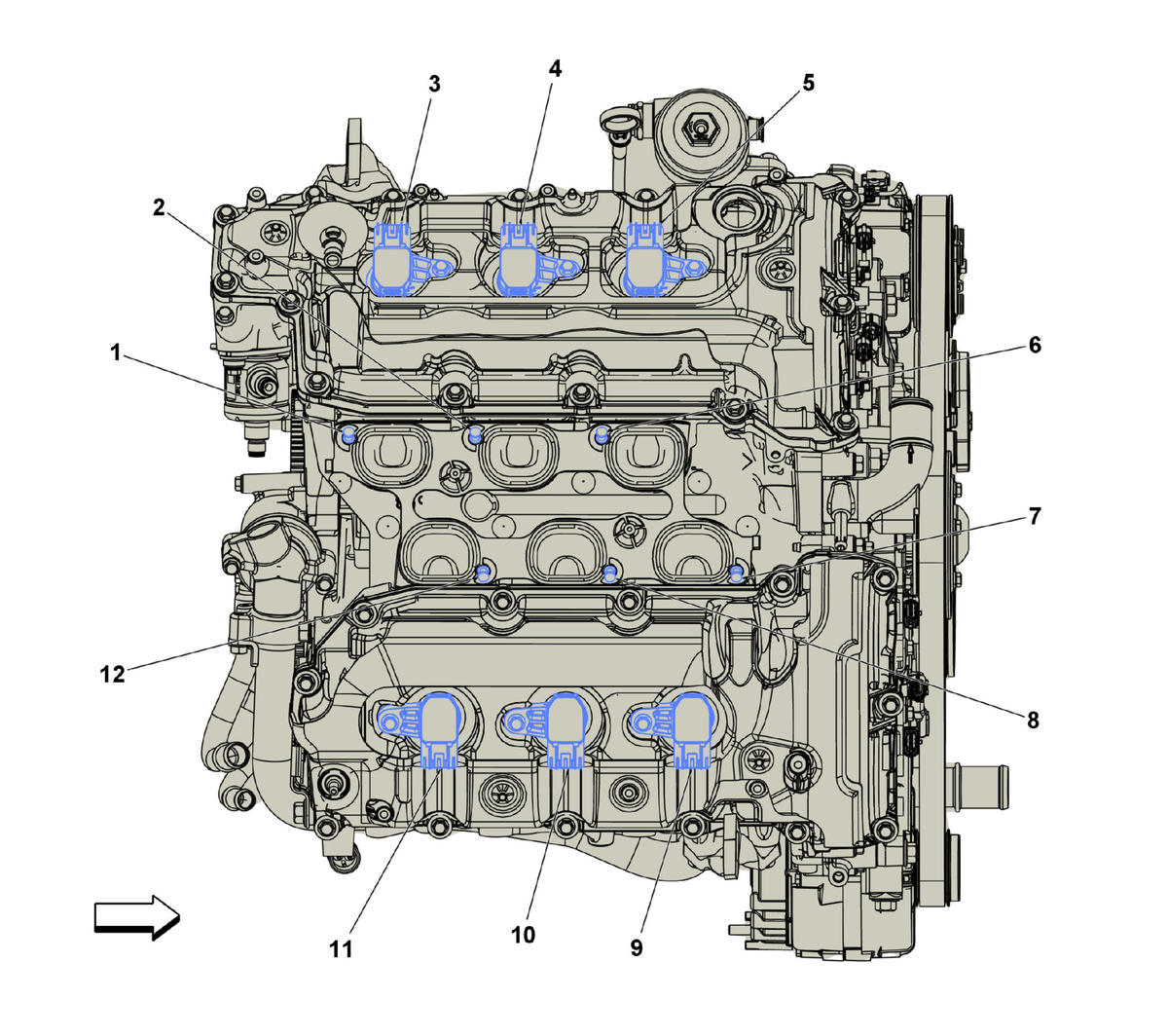

Fig 1: Top of Engine Components (LFX)
GM3921434Courtesy of GENERAL MOTORS COMPANY
