Fastener Specifications
WARNING: This page is about a different car, the 2021 Cadillac CT4. However, it is still accessible from the selected car via links, so may be relevant.
Image Display Cameras
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rearview Camera Nut [3x] | - | - | 4.7 N.m (42 lb in) | Rearview Driver Information Camera Replacement |
Side View Driver Information Camera
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Outside Rearview Mirror Bolt | - | - | .9 N.m (8 lb in) | Side View Driver Information Camera Replacement |
| 2 | Side View Driver Information Camera Bolt [2x] | - | - | .9 N.m (8 lb in) | Side View Driver Information Camera Replacement |

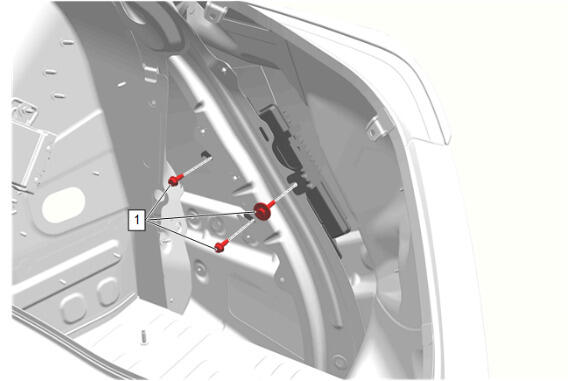

Vehicle Performance Data Recorder
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Vehicle Performance Data Recorder Bolt [3x] | - | - | 1 N.m (9 lb in) | Vehicle Performance Data Recorder Replacement |

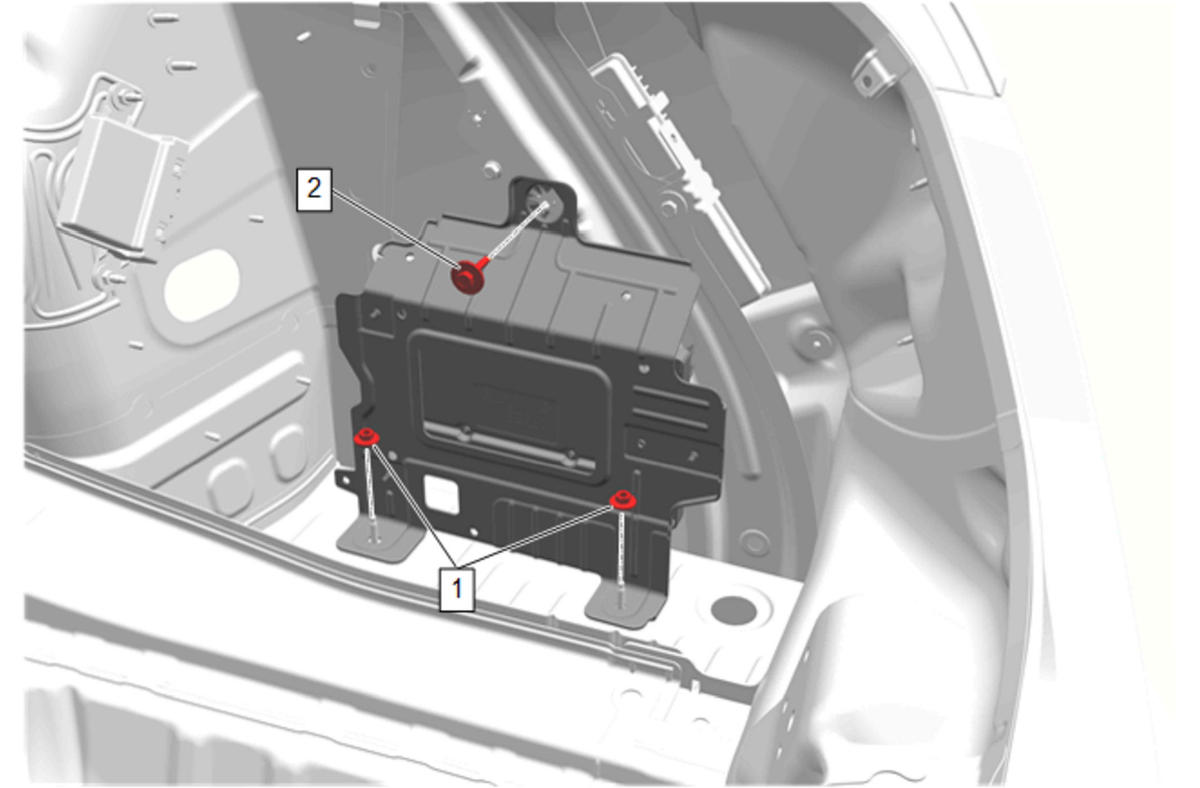

Vehicle Performance Data Recorder Bracket
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Vehicle Performance Data Recorder Bracket Nut [2x] | - | - | 9 N.m (80 lb in) | Vehicle Performance Data Recorder Bracket Replacement |
| 2 | Vehicle Performance Data Recorder Bracket Bolt | - | - | 9 N.m (80 lb in) | Vehicle Performance Data Recorder Bracket Replacement |

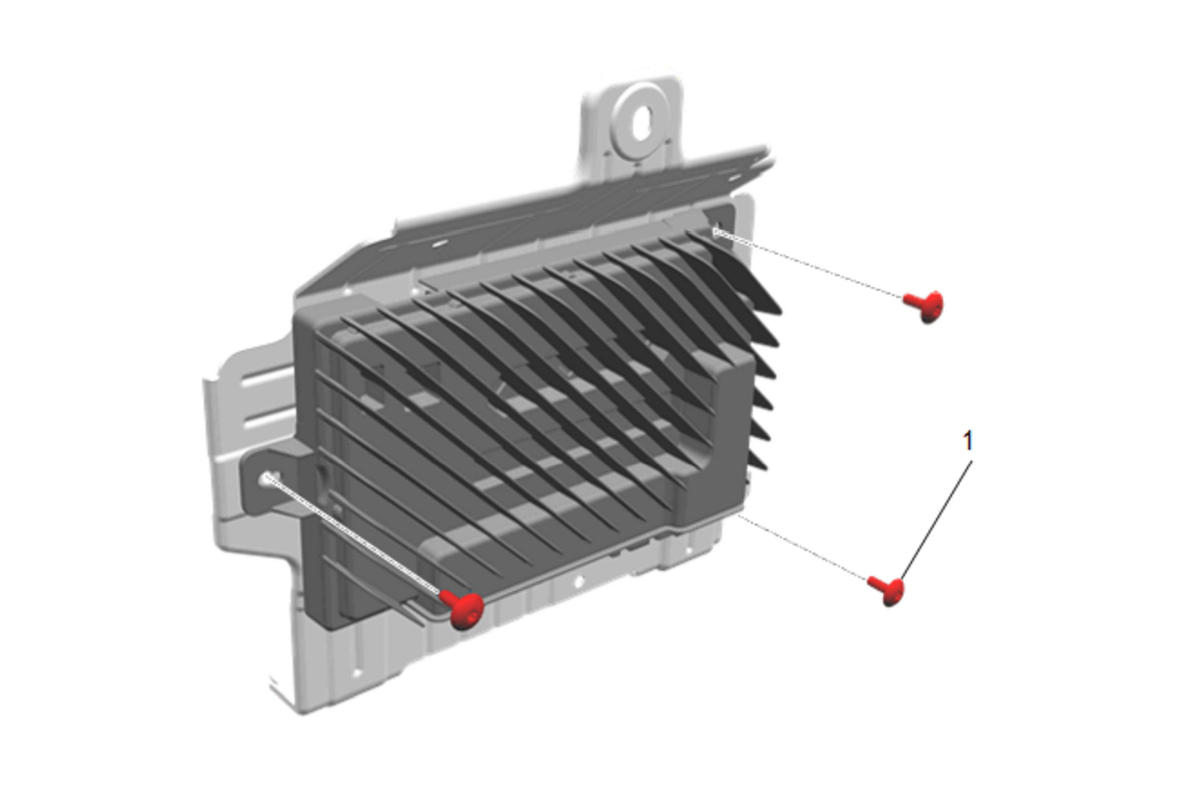

Video Processing Module
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Video Processing Module Nut [2x] | - | - | 9 N.m (80 lb in) | Video Processing Module Replacement |
Video Processing Module Bracket
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Video Processing Module Bracket Bolt [3x] | - | - | 9 N.m (80 lb in) | Video Processing Module Replacement |
