Fastener Specifications
NOTE:
Callout items in the following chart represent components shown in graphic above.

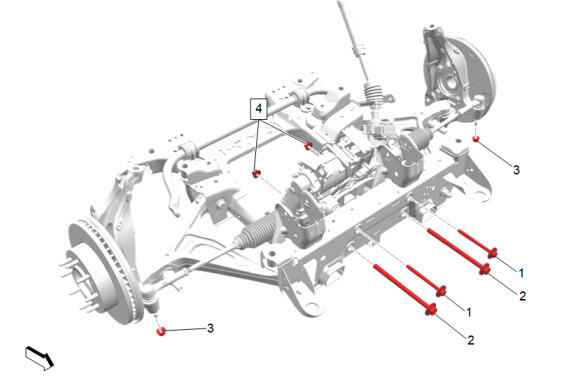

Electric Belt Drive Rack and Pinion Steering Gear
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Steering Gear Bolt - Upper [2x] | - | - | First Pass: 100 N.m (74 lb ft) Second Pass: 30-40 degrees |
Electric Belt Drive Rack and Pinion Steering Gear Replacement |
| 2 | Steering Gear Bolt- Lower [2x] | - | - | First Pass: 240 N.m (177 lb ft) Second Pass: 90 - 105 degrees |
Electric Belt Drive Rack and Pinion Steering Gear Replacement |
| 3 | Steering Linkage Outer Tie Rod Nut [2x] | - | - | First Pass: 35 N.m (26 lb ft) Second Pass: 85 -100 degrees |
Steering Linkage Outer Tie Rod Replacement |
| 4 | Steering Gear Nut | - | - | - | Electric Belt Drive Rack and Pinion Steering Gear Replacement |
NOTE:
Callout items in the following chart represent components shown in graphic above.
Power Steering Assist Motor
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Power Steering Assist Motor Bolt [4x] | Yes | - | 28 N.m (21 lb ft) | Power Steering Assist Motor Replacement |
| 2 | Electric Belt Drive Rack and Pinion Steering Gear Belt | Yes | - | - | Power Steering Assist Motor Replacement |
| 3 | Power Steering Assist Motor Seal | Yes | - | - | Power Steering Assist Motor Replacement |
NOTE:
Callout items in the following chart represent components shown in graphic above.

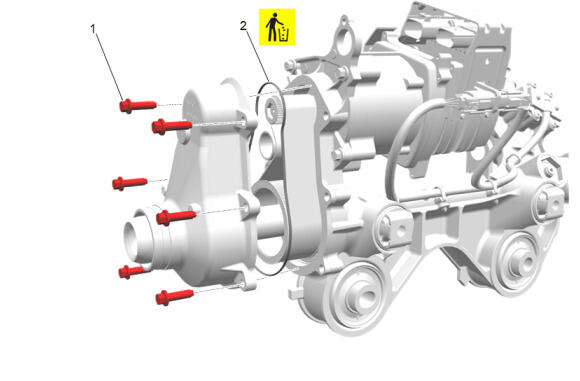

Power Steering Assist Motor Housing
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Power Steering Assist Housing Bolt [6x] | - | - | 28 N.m (21 lb ft) | Power Steering Assist Motor Replacement |
| 2 | Power Steering Assist Motor Seal | Yes | - | - | Power Steering Assist Motor Replacement |
NOTE:
Callout items in the following chart represent components shown in graphic above.
Steering Gear Idler Pulley
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | .00Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Steering Gear Idler Pulley | - | - | 15 N.m (11 lb ft) | Power Steering Assist Motor Replacement |
NOTE:
Callout items in the following chart represent components shown in graphic above.

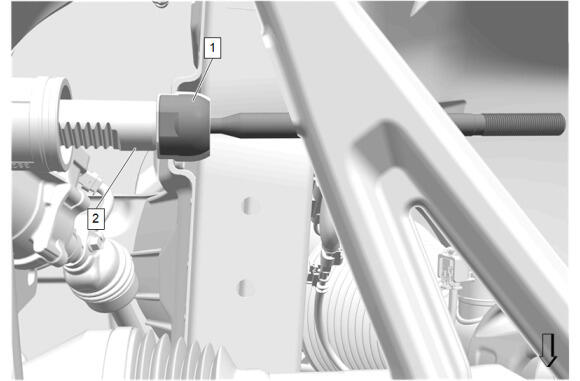

Steering Linkage Inner Tie Rod
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Steering Linkage Inner Tie Rod | - | - | 140 N.m (103 lb ft) | Steering Linkage Inner Tie Rod Replacement |
