Repair Procedures: Inspection

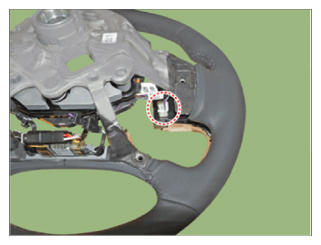

- Check for resistance between terminals in each switch position (LH).
[Audio + Bluetooth + Voice]

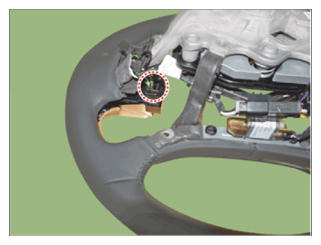

SWITCH CONNECTOR TERMINAL REFERENCESwitch Connector Terminal Resistance (± 3%) MUTE 2-6 1.5 kΩ SEEK UP 3.7 kΩ SEEK DOWN 11.9 kΩ MODE 33.9 kΩ VOICE 3-6 1.5 kΩ CUSTOM 3.7 kΩ SEND 11.9 kΩ - Check for resistance between terminals in each switch position (RH).
[Trip + Cruise + SCC + LFA] 7
SWITCH CONNECTOR TERMINAL REFERENCESwitch Connector Terminal Paddle UP 1 - 12 Paddle Down Trip OK LFA RES (+) CANCEL (-) Volume (-) Volume (+) Cruise Smart Cruise
