Repair Procedures: Inspection

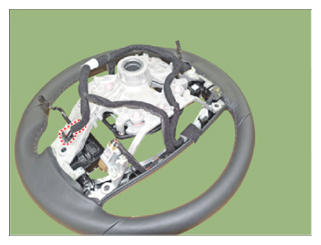

- Check for resistance between terminals in left switch position.RESISTANCE SPECIFICATIONS (AUDIO + BLUETOOTH + VOICE)

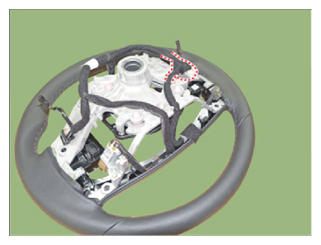

Switch Connector terminal Resistance (± 3%) SEEK Up 2 430 Ω SEEK Down 1.1 KΩ MODE 2.11 KΩ MUTE 3.11 KΩ CUSTOM 3 4.61 KΩ Voice 10.71 KΩ SEND 40.91 KΩ - Check for resistance between terminals in right switch position.RESISTANCE SPECIFICATIONS (TRIP + CC + SCC + LFA)
Switch Connector terminal Paddle UP 1 ~ 12 Paddle Down Trip OK LFA RES (+) CANCEL (-) Volume (-) Volume (+) Cruise Smart Cruise
