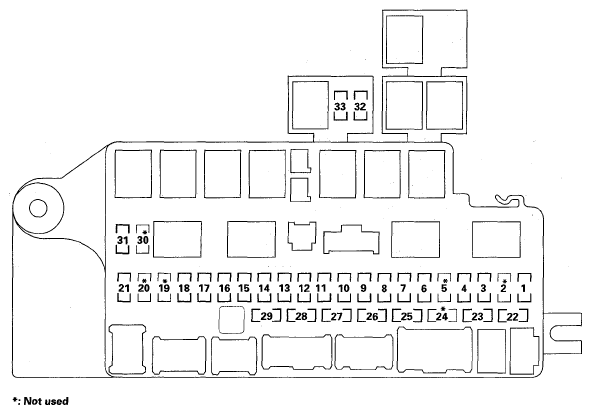

Under-dash Fuse/Relay Box
FUSE TO COMPONENTS INDEX - UNDER-DASH FUSE/RELAY BOX
| Fuse Number | Amps | Component(s) or Circuit(s) Protected |
|---|---|---|
| 1 | 10 A | Back-up lights, A/T reverse relay |
| 2 | - | Not used |
| 3 | 10 A | Gauge control module (Canada models), Keyless receiver unit, Security control unit, EPS control unit, Imoes unit ('08 model), TPMS control unit ('08 USA models) |
| 4 | 10A | Gauge control module (turn signal/hazard circuit) |
| 5 | - | Not used |
| 6 | 30 A | Windshield wiper motor, Windshield washer motor, Rear window washer motor |
| 7 | 10 A | ODS unit, SRS unit (VA) |
| 8 | 7.5 A | Daytime running lights control unit (Canada models) |
| 9 | 20 A | Rear window defogger |
| 10 | 7.5 A | Left mirror, Right mirror, Rear window defogger switch indicator light, Rear window defogger relay, Blower motor relay, Radiator fan relay, A/C compressor clutch relay, A/C condenser fan relay |
| 11 | 15 A | ECM/PCM, Immobilizer control unit-receiver, Fuel pump |
| 12 | 10A | Power window relay, Power window master switch, Rear window wiper motor |
| 13 | 10A | SRS unit (VB) |
| 14 | 15A | PGM-FI main relay 1, PGM-FI main relay 2, ECM/PCM |
| 15 | 20 A | Left rear window motor |
| 16 | 20 A | Right rear window motor |
| 17 | 20 A | Front passenger's window motor |
| 18 | 10A | Daytime running lights Control unit (Canada models) |
| 7.5 A | TPMS control unit ('08 USA models) | |
| 19 | - | Not used |
| 20 | - | Not used |
| 21 | 20 A | Fog lights |
| 22 | 10A | Taillight relay, Illumination lights, Left front side marker/parking light, Right front side marker/parking light, Left taillight, Right taillight, License plate light, Left rear side marker light/taillight, Right rear side marker light/taillight |
| 23 | 10A | A/F sensor, EVAP canister vent shut valve |
| 24 | - | Not used |
| 25 | 7.5 A | ABS modulator-control unit |
| 26 | 7.5 A | Audio unit, Gauge control module, Key interlock solenoid |
| 27 | 15 A | Accessory power socket |
| 28 | 20 A | Driver's door lock actuator, Front passenger's door lock actuator, Left rear door lock actuator, Right rear door lock actuator, Tailgate lock actuator |
| 29 | 20 A | Power window master switch |
| 30 | - | Not used |
| 31 | 7.5 A | A/F sensor relay |
| 32 | 15 A | Throttle actuator control module |
| 33 | 15 A | Ignition coil relay |
