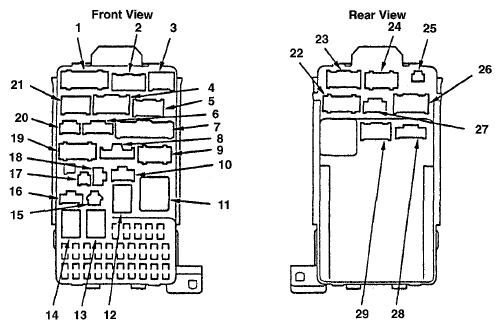

| 1 |
C |
14 |
Dashboard Wire Harness B (See
DASHBOARD WIRE HARNESS B
) |
| 2 |
A |
5 |
Dashboard Wire Harness B (See
DASHBOARD WIRE HARNESS B
) |
| 3 |
B |
6 |
Dashboard Wire Harness B (See
DASHBOARD WIRE HARNESS B
) |
| 4 |
D |
12 |
ECM/PCM Wire Harness (See
ECM/PCM WIRE HARNESS
) |
| 5 |
E |
13 |
ECM/PCM Wire Harness (See
ECM/PCM WIRE HARNESS
) |
| 6 |
Q |
8 |
ECM/PCM Wire Harness (See
ECM/PCM WIRE HARNESS
) |
| 7 |
P |
18 |
ECM/PCM Wire Harness (See
ECM/PCM WIRE HARNESS
) |
| 8 |
H |
3 |
ECM/PCM Wire Harness (See
ECM/PCM WIRE HARNESS
) |
| 9 |
G |
10 |
ECM/PCM Wire Harness (See
ECM/PCM WIRE HARNESS
) |
| 10 |
R(A/T) |
6 |
ECM/PCM Wire Harness (See
ECM/PCM WIRE HARNESS
) |
| 11 |
Turn Signal/Hazard Relay |
3 |
| 12 |
Power Window Relay |
4 |
| 13 |
Taillight Relay |
4 |
| 14 |
Starter Cut Relay |
4 |
| 15 |
U |
1 |
Option Connector |
| 16 |
V |
4 |
Option Connector |
| 17 |
W (MES Connector) |
2 |
ECM/PCM Wire Harness (See
ECM/PCM WIRE HARNESS
) |
| 18 |
T |
3 |
Multiplex Control Unit Service Check Connector |
| 19 |
F |
12 |
Dashboard Wire Harness A (Left Branch) (See
DASHBOARD WIRE HARNESS A (LEFT BRANCH)
) |
| 20 |
I |
5 |
| 21 |
J |
8 |
Dashboard Wire Harness B (See
DASHBOARD WIRE HARNESS B
) |
| 22 |
M |
12 |
Dashboard Wire Harness A (Left Branch) (See
DASHBOARD WIRE HARNESS A (LEFT BRANCH)
) |
| 23 |
K |
17 |
Dashboard Wire Harness A (Left Branch) (See
DASHBOARD WIRE HARNESS A (LEFT BRANCH)
) |
| 24 |
L |
10 |
Dashboard Wire Harness A (Left Branch) (See
DASHBOARD WIRE HARNESS A (LEFT BRANCH)
) |
| 25 |
S |
2 |
Dashboard Wire Harness B (See
DASHBOARD WIRE HARNESS B
) |
| 26 |
O |
12 |
Dashboard Wire Harness A (Left Branch) (See
DASHBOARD WIRE HARNESS A (LEFT BRANCH)
) |
| 27 |
N |
6 |
Dashboard Wire Harness A (Left Branch) (See
DASHBOARD WIRE HARNESS A (LEFT BRANCH)
) |
| 28 |
X |
8 |
Dashboard Wire Harness B (Plugs Directly, into the Multiplex Control Unit) (See
DASHBOARD WIRE HARNESS B
) |
| 29 |
Y |
13 |
Dashboard Wire Harness A (Left Branch) (Plugs Directly into the Multiplex Control Unit) (See
DASHBOARD WIRE HARNESS A (LEFT BRANCH)
) |
