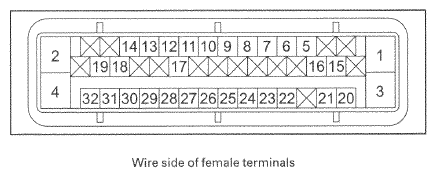

VSA Modulator-Control Unit Inputs and Outputs for 32P Connector (Connector Disconnected)
CONNECTOR TERMINAL DESCRIPTION
| Terminal number | Wire color | Terminal sign | Description | Signal |
|---|---|---|---|---|
| 1 | BLK | FSR GND | Ground for the VSA modulator-control unit | Continuity to ground |
| 2 | GRN | MTR +B | Power source for the motor relay | Battery voltage (about 12V) at all times |
| 3 | BLK | MTR GND | Ground for the pump motor | Continuity to ground |
| 4 | WHT | FSR +B | Power source for the fail-safe relay | Battery voltage (about 12V) at all times |
| 5 | PNK | F-CAN L | F-CAN communication circuit | -- |
| 6 | GRN | F-CAN H | F-CAN communication circuit | -- |
| 7 | Not used | Not used | -- | -- |
| 8 | BLU | K-LINE | Communication with HDS | Pulse voltage (digital signal) |
| 9 | Not used | Not used | -- | -- |
| 10 | ORN | IG1 ABS (7.5A) | Power source for activating the system | With ignition switch ON (II): battery voltage (about 12V) |
| 11 | Not used | Not used | -- | -- |
| 12 | Not used | Not used | -- | -- |
| 13 | PUR | SVCC | Power source for the steering angle sensor | -- |
| 14 | Not used | Not used | -- | -- |
| 15 | LT BLU | STRZ | Detects steering angle sensor signal | -- |
| 16 | Not used | Not used | -- | -- |
| 17 | Not used | Not used | -- | -- |
| 18 | Not used | Not used | -- | -- |
| 19 | Not used | Not used | -- | -- |
| 20 | BRN | FLS- | Detects left-front wheel speed sensor signal | -- |
| 21 | LT GRN | FLS+ | Detects left-front wheel speed sensor signal | -- |
| 22 | GRN | RRS+ | Detects right-rear wheel speed sensor signal | -- |
| 23 | WHT | RRS- | Detects right-rear wheel speed sensor signal | -- |
| 24 | GRY | STR A | Detects steering angle sensor signal | -- |
| 25 | BLU | STR G | Ground for the steering angle sensor | -- |
| 26 | ORN | WEN | Detects write enable signal | -- |
| 27 | GRN | STR B | Detects steering angle sensor signal | -- |
| 28 | GRY | RLS- | Detects left-rear wheel speed sensor signal | -- |
| 29 | PNK | RLS + | Detects left-rear wheel speed sensor signal | -- |
| 30 | Not used | Not used | -- | -- |
| 31 | YEL | FRS + | Detects right-front wheel speed sensor signal | -- |
| 32 | BLU | FRS- | Detects right-front wheel speed sensor signal | -- |
