Under-Dash Fuse/Relay Box

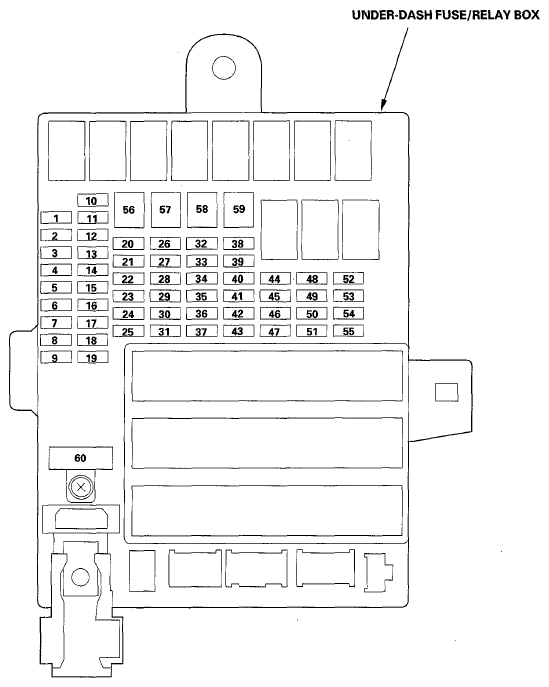

UNDER-DASH FUSE/RELAY BOX TABLE
| Fuse Number | Amps | Component(s) or Circuit(s) Protected | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 7.5 A | MICU (VBU), Cargo area light. Front individual map light, Ceiling light, Gauge control module, Navigation unit(1), Audio unit(2), Immobilizer-keyless control unit, Data link connector (DLC), HandsFreeLink control unit (With HandsFreeLink system)(6) | ||||||||||||
| 2 | 7.5 A | TPMS control unit | ||||||||||||
| 3 | 20 A | Power window master switch | ||||||||||||
| 4 | - | Not used | ||||||||||||
| 5 | 10A | Back-up light (via back-up light switch) (M/T), Back-up light (via MICU) (A/T), Transmission range switch (A/T) | ||||||||||||
| 6 | 10A | SRS unit (VB) | ||||||||||||
| 7 | 10A | PCM (VBSOL) | ||||||||||||
| 8 | 7.5 A | SRS unit (VA), ODS unit, Passenger's airbag cutoff indicator | ||||||||||||
| 9 | 20 A | Fog lights (via fog light relay) | ||||||||||||
| 10 | 7.5 A | Auxiliary under-hood relay box, A/C switch, Power mirror switch, Rear window defogger relay, Rear window defogger switch indicator | ||||||||||||
| 11 | 7.5 A | VSA modulator-control unit (IG1)(3), ABS modulator-control unit (IG1)(4), EPS control unit (IG1), Yaw rate-lateral acceleration sensor(3) | ||||||||||||
| 12 | 10A | MAF sensor, EVAP canister purge valve, Secondary HO2S, Alternator, ECM/PCM (BKSWNC) | ||||||||||||
| 13 | 20 A | Accessory power socket | ||||||||||||
| 14 | 7.5 A | MICU (ACC), Key interlock solenoid (A/T), Navigation unit(1). Audio unit(2) | ||||||||||||
| 15 | 7.5 A | MICU (DAY LT) | ||||||||||||
| 16 | 10A | Rear window wiper motor | ||||||||||||
| 17 | 20 A | Power window master switch. Front passenger's power window motor | ||||||||||||
| 18 | 20 A | Power window master switch, Right rear power window motor | ||||||||||||
| 19 | 20 A | Power window master switch, Left rear power window motor | ||||||||||||
| 20 | 15A | Fuel pump (via PGM-FI main relay 2), ECM/PCM (IG1), Immobilizer-keyless control unit | ||||||||||||
| 21 | 15A | MICU (IG1 WASHER) | ||||||||||||
| 22 | 7.5 A | Electrical load detector (ELD), Gauge control module, Shift lock solenoid (A/T), TPMS control unit | ||||||||||||
| 23 | 10A | MICU (+B HAZARD), Hazard warning switch | ||||||||||||
| 24 | 10A | Horn, Security horn(5), Right brake light. Left brake light, High mount brake light, ECM/PCM (BKSW) | ||||||||||||
| 25 | - | Not used | ||||||||||||
| 26 | 10A | ECM/PCM (SUBRLY), A/F sensor (via A/F sensor relay), EVAP canister vent shut valve | ||||||||||||
| 27 | 30 A | MICU (+B DOOR LOCK) | ||||||||||||
| 28 | 20 A | MICU (H/L MAIN) | ||||||||||||
|
||||||||||||||
UNDER-DASH FUSE/RELAY BOX TABLE (Cont.)
| Fuse Number | Amps | Component(s) or Circuit(s) Protected | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 29 | 10A | Right front parking/side marker light. Left front parking/side marker light, Right taillight, Left taillight. Right license plate light, Left license plate light, Hazard warning switch light, A/T gear position indicator (A/T), Steering wheel switch light, Rear window defogger switch light, Audio unit light, A/C switch light. Heater control panel light, Power mirror switch light, Passenger's air bag cut off indicator, VSA OFF switch light(3), Console Box Light(8) | ||||||||||||||||
| 30 | 30 A | Radiator fan motor (via radiator fan relay) | ||||||||||||||||
| 31 | - | Not used | ||||||||||||||||
| 32 | 10A | Right headlight (LO) | ||||||||||||||||
| 33 | 15A | Ignition coils (via ignition coil relay), ECM/PCM (MRLY) | ||||||||||||||||
| 34 | 10A | Left headlight (LO) | ||||||||||||||||
| 35 | 15A | Front passenger's door lock actuator (LOCK), Right rear door lock actuator (LOCK), Tailgate lock actuator (LOCK) | ||||||||||||||||
| 36 | 15A | Driver's door lock actuator (LOCK), Left rear door lock actuator (LOCK) | ||||||||||||||||
| 37 | 30 A | VSA modulator-control unit (FSR+B)(3), ABS modulator-control unit (FSR+B)(4) | ||||||||||||||||
| 38 | 15A | Driver's door lock actuator (UN LOCK) | ||||||||||||||||
| 39 | 15A | ECM/PCM (MRLY), ECM/PCM (IGP), CKP sensor, CMP sensor, Injectors, ECM/PCM (IMOFPR), ECM/PCM (ETCSRLY) | ||||||||||||||||
| 40 | - | Not used | ||||||||||||||||
| 41 | - | Not used | ||||||||||||||||
| 42 | - | Not used | ||||||||||||||||
| 43 | 7.5 A | A/C compressor clutch (via A/C compressor clutch relay) | ||||||||||||||||
| 44 | 7.5 A | Transmission range switch (N, P) (A/T), Clutch switch (M/T), Starter | ||||||||||||||||
| 45 | - | Not used | ||||||||||||||||
| 46 | - | Not used | ||||||||||||||||
| 47 | 30 A | A/C condenser fan motor (via A/C condenser fan relay) | ||||||||||||||||
| 48 | 10A | Left headlight (HI) | ||||||||||||||||
| 49 | 15A | Front passenger's door lock actuator (UN LOCK), Right rear door lock actuator (UN LOCK), Tailgate lock actuator (UN LOCK) | ||||||||||||||||
| 50 | 15A | Left rear door lock actuator (UN LOCK) | ||||||||||||||||
| 51 | 10A | Right headlight (HI) | ||||||||||||||||
| 52 | 15A | ECM/PCM (VBETCS) (via ETCS control relay) | ||||||||||||||||
| 53 | - | Not used | ||||||||||||||||
| 54 | 20 A | Rear window defogger(7) | ||||||||||||||||
| 55 | 10A | Left power mirror defogger, Right power mirror defogger | ||||||||||||||||
| 56 | 30 A | MICU (IG1 FR WIPER) | ||||||||||||||||
| 57 | 30 A | Blower motor (via blower motor relay) | ||||||||||||||||
| 58 | 30 A | VSA modulator-control unit (MTR)(3), ABS modulator-control unit (MTR)(4) | ||||||||||||||||
| 59 | 20 A(6) | Rear window defogger | ||||||||||||||||
| 30 A(7) | Rear window defogger, No. 55 fuse in the under-dash fuse/relay box | |||||||||||||||||
| 60 | 50 A | Ignition switch | ||||||||||||||||
| 40 A | Not used | |||||||||||||||||
|
||||||||||||||||||
