VSA Modulator-Control Unit Connector for Inputs and Outputs
WARNING: This page does not describe the selected car, but rather 8 other vehicles, including the 2025 Honda Odyssey, 2024 Honda Odyssey, 2023 Honda Odyssey, 2022 Honda Odyssey, and 2021 Honda Odyssey. However, it is still accessible from the selected car via links, so may be relevant.

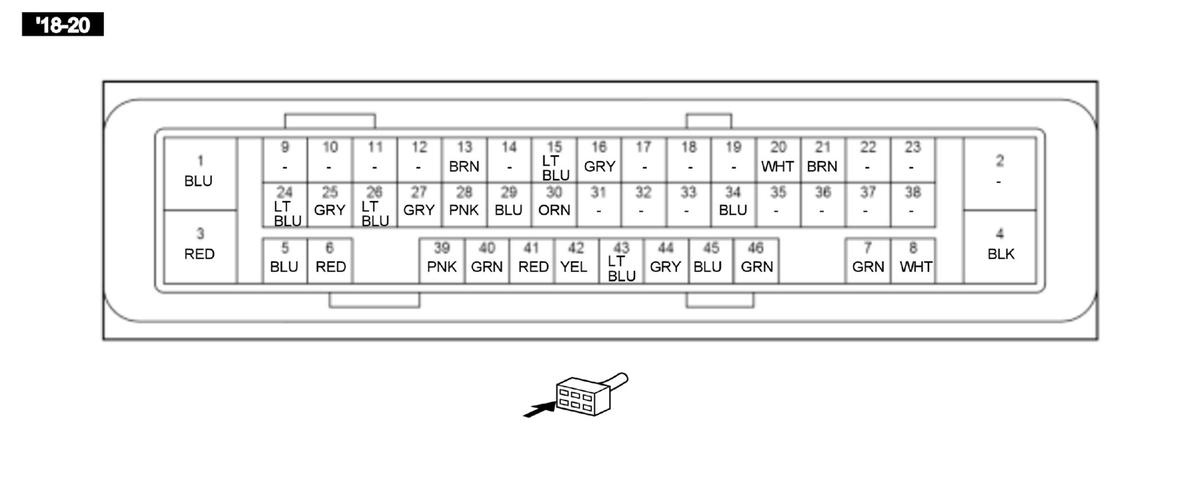

VSA Modulator-Control Unit 46P Connector (female terminals) (Connector Disconnected)
| Terminal number | Terminal sign | Description |
|---|---|---|
| 1 | +B ABS/VSA FSR | Power source for the fail-safe relay |
| 2 | Not used | --- |
| 3 | BRK MTR +B | Power source for the motor relay |
| 4 | PGND | Ground for the VSA modulator-control unit |
| 5 | EPB R ACT+ | Drive the right electric parking brake actuator motor |
| 6 | EPB R ACT- | Drive the right electric parking brake actuator motor |
| 7 | EPB L ACT- | Drive the left electric parking brake actuator motor |
| 8 | EPB L ACT+ | Drive the left electric parking brake actuator motor |
| 9 | Not used | --- |
| 10 | Not used | --- |
| 11 | Not used | --- |
| 12 | Not used | --- |
| 13 | IG1 VSA/ABS | Power source for activating the system |
| 14 | Not used | --- |
| 15 | K LINE | Communication with HDS |
| 16 | EPB ACT SW | Sends electric parking brake indicator signal |
*1: 2018-20
*2: 2021-23
| Terminal number | Terminal sign | Description |
|---|---|---|
| 17 | Not used | --- |
| 18 | Not used | --- |
| 19 | Not used | --- |
| 20 | F-CAN A_H *1F-CAN B_H *2 | F-CAN communication circuit |
| 21 | F-CAN A_L *1F-CAN B_L *2 | F-CAN communication circuit |
| 22 | Not used | --- |
| 23 | Not used | --- |
| 24 | F-CAN B_H *1F-CAN A_H *2 | F-CAN communication circuit |
| 25 | F-CAN B_L *1F-CAN A_L *2 | F-CAN communication circuit |
| 26 | SW1 | Detects electric parking brake switch signal |
| 27 | SW3 | Detects electric parking brake switch signal |
| 28 | SW4 | Detects electric parking brake switch signal |
| 29 | SW2 | Detects electric parking brake switch signal |
| 30 | BRK DIAG | Detects brake light signal |
| 31 | Not used | --- |
| 32 | Not used | --- |
| 33 | Not used | --- |
| 34 | BRAKE LAMP | Drive the brake light relay |
| 35 | Not used | --- |
| 36 | Not used | --- |
| 37 | Not used | --- |
| 38 | Not used | --- |
| 39 | FR R ABS SNSR- | Detects right-front wheel speed sensor signal |
| 40 | FR R ABS SNSR+ | Detects right-front wheel speed sensor signal |
| 41 | RR L ABS SNSR- | Detects left-rear wheel speed sensor signal |
| 42 | RR L ABS SNSR+ | Detects left-rear wheel speed sensor signal |
| 43 | FR L ABS SNSR- | Detects left-front wheel speed sensor signal |
| 44 | FR L ABS SNSR+ | Detects left-front wheel speed sensor signal |
| 45 | RR R ABS SNSR- | Detects right-rear wheel speed sensor signal |
| 46 | RR R ABS SNSR+ | Detects right-rear wheel speed sensor signal |
*1: 2018-20
*2: 2021-23
