Body Control Module Connector for Inputs and Outputs
| Connector Index |
|---|
| Body Control Module Connector A (66P) |
| Body Control Module Connector B (66P) |
| Body Control Module Connector C (66P) |

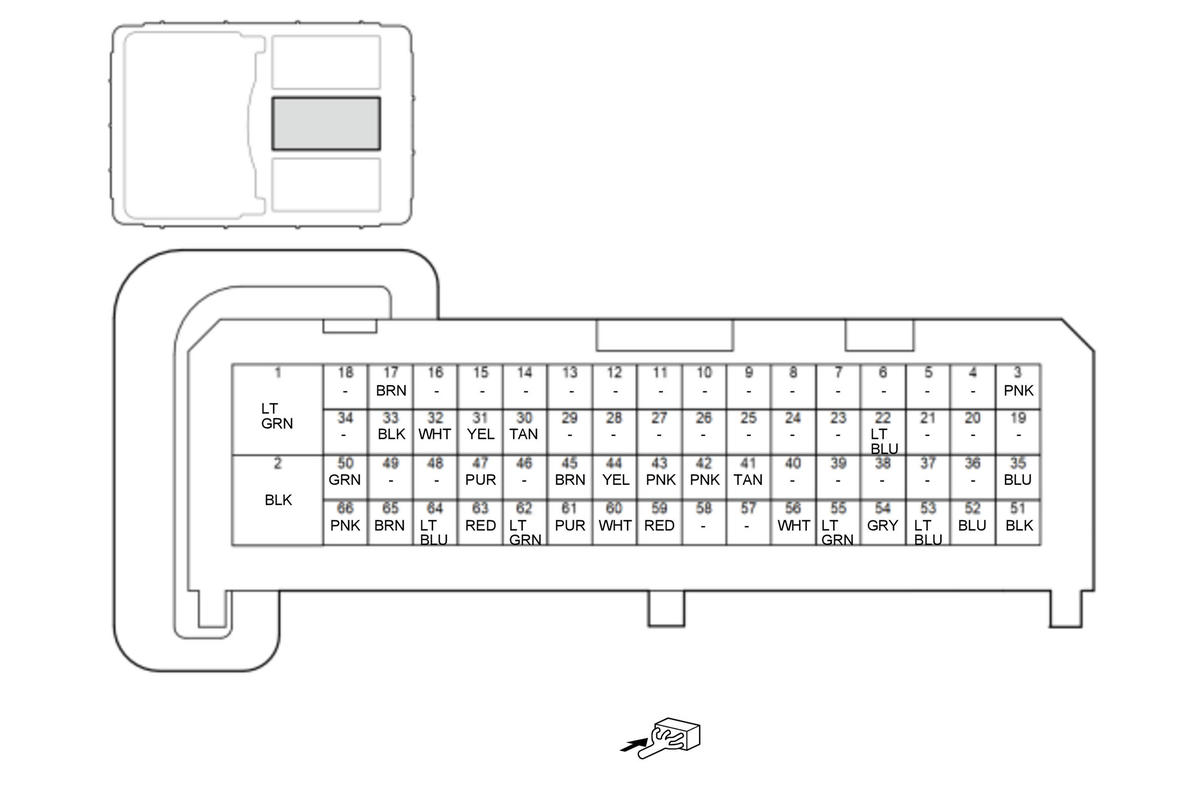

Body Control Module Connector A (66P) (female terminals)
| Terminal number | Terminal name | Description |
|---|---|---|
| 1 | +B_BACK_UP | +B power source |
| 2 | IG1_FUEL_PUMP | IG1 power source |
| 3*1 | WALK_AWAY_CLOSE_IND | Detects hands free power tailgate close switch indicator signal |
| 4 | - - - | Not used |
| 5 | - - - | Not used |
| 6 | - - - | Not used |
| 7 | - - - | Not used |
| 8 | - - - | Not used |
| 9 | - - - | Not used |
| 10*2 | FR_DEICER_SW | Detects heated windshield wiper area switch signal |
| 11 | - - - | Not used |
| 12 | - - - | Not used |
| 13 | INTR_LIGHT- | Detects interior lights signal |
| 14 | - - - | Not used |
| 15 | - - - | Not used |
| 16 | - - - | Not used |
| 17 | - - - | Not used |
*1: With walk away close power tailgate
*2: With heated windshield wiper area
*3: With fog light
| Terminal number | Terminal name | Description |
|---|---|---|
| 18 | +B_SMART | +B power source |
| 19 | - - - | Not used |
| 20 | - - - | Not used |
| 21 | - - - | Not used |
| 22 | - - - | Not used |
| 23 | ATP-P | Detects P position/mode signal |
| 24 | - - - | Not used |
| 25 | - - - | Not used |
| 26 | - - - | Not used |
| 27 | - - - | Not used |
| 28 | BACK_UP(WIPER) | Detects windshield wiper control unit/motor (BACK_UP(WIPER)) signal |
| 29 | LIN(FR_WIPER) | Communication line |
| 30 | - - - | Not used |
| 31 | - - - | Not used |
| 32 | - - - | Not used |
| 33 | S-NET | Communication line |
| 34 | BRK_DIAG | Detects brake pedal position switch signal |
| 35 | HAZARD_SW | Detects hazard warning switch signal |
| 36 | - - - | Not used |
| 37 | - - - | Not used |
| 38 | - - - | Not used |
| 39 | - - - | Not used |
| 40 | - - - | Not used |
| 41 | H/L_ON_SW | Detects combination light switch ON signal |
| 42 | SMALL_LT_SW | Detects combination light switch PARKING signal |
| 43 | H/L_OFF_SW | Detects combination light switch OFF signal |
| 44 | - - - | Not used |
| 45*3 | FR_FOG_SW | Detects front fog light switch signal |
| 46 | H/L_HI_SW | Detects combination light switch HI signal |
| 47 | PASSING_SW | Detects combination light switch PASSING signal |
| 48 | R_TURN_SW | Detects turn signal switch RIGHT signal |
| 49 | L_TURN_SW | Detects turn signal switch LEFT signal |
| 50 | COMBI_SW_GND(LT) | Ground for combination light switch |
| 51 | GND | Body control module ground |
| 52 | K-LINE | Communication line |
| 53 | L-LINE | Communication line |
| 54 | BF-CAN_L | Communication line |
| 55 | BF-CAN_H | Communication line |
| 56 | BB-CAN_L | Communication line |
| 57 | BB-CAN_H | Communication line |
| 58 | RR_WASHER_SW | Detects rear window washer switch signal |
| 59 | RR_WIPER_SW | Detects rear window wiper switch LO signal |
| 60 | RR_WIPER_INT_SW | Detects rear window wiper switch INT signal |
| 61 | FR_WASHER_SW | Detects windshield washer switch signal |
| 62 | FR_WIPER_INT_VOL | Detects windshield wiper switch intermittent dwell time controller signal |
| 63 | FR_WIPER_HI_SW | Detects windshield wiper switch HI or LO signal |
*1: With walk away close power tailgate
*2: With heated windshield wiper area
*3: With fog light
| Terminal number | Terminal name | Description |
|---|---|---|
| 64 | FR_WIPER_INT_SW | Detects windshield wiper switch INT or LO signal |
| 65 | FR_WIPER_MIST_SW | Detects windshield washer switch MIST signal |
| 66 | COMBI_SW_GND(WIP) | Ground for wiper/washer switch |
*1: With walk away close power tailgate
*2: With heated windshield wiper area
*3: With fog light

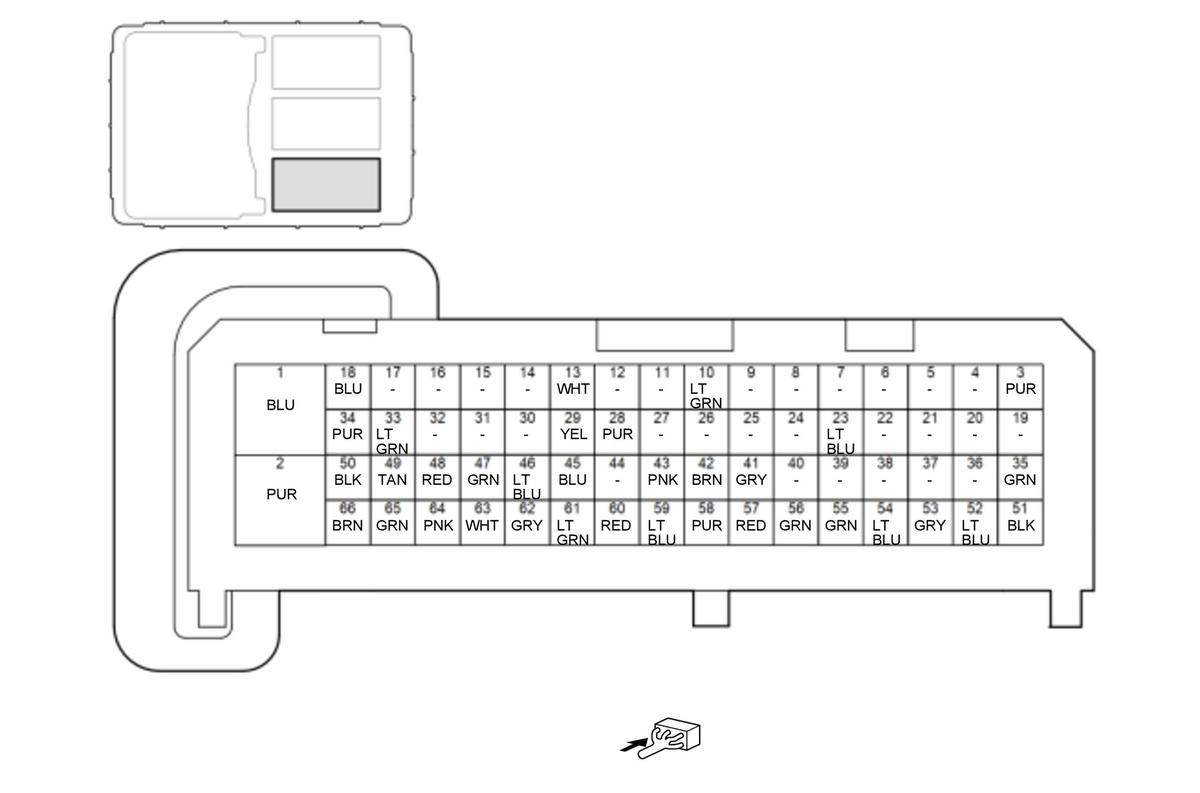

Body Control Module Connector B (66P) (female terminals)
| Terminal number | Terminal name | Description |
|---|---|---|
| 1 | +B_HAZARD | +B power source |
| 2 | PGND | Body control module ground |
| 3 | AS_COURTESY_LT- | Detects illumination signal (optional terminal) |
| 4 | - - - | Not used |
| 5 | - - - | Not used |
| 6 | - - - | Not used |
| 7 | - - - | Not used |
| 8 | - - - | Not used |
| 9 | - - - | Not used |
| 10 | - - - | Not used |
| 11 | - - - | Not used |
| 12 | - - - | Not used |
| 13 | - - - | Not used |
| 14 | - - - | Not used |
| 15 | - - - | Not used |
| 16 | - - - | Not used |
| 17 | CDS | Detects SRS unit collision detection signal |
| 18 | - - - | Not used |
*1: With power tailgate
*2: Without power tailgate
| Terminal number | Terminal name | Description |
|---|---|---|
| 19 | - - - | Not used |
| 20 | - - - | Not used |
| 21 | - - - | Not used |
| 22 | DR_COURTESY_LT- | Detects illumination signal (optional terminal) |
| 23 | - - - | Not used |
| 24 | - - - | Not used |
| 25 | - - - | Not used |
| 26 | - - - | Not used |
| 27 | - - - | Not used |
| 28 | - - - | Not used |
| 29 | - - - | Not used |
| 30 | RR_R_SEAT_SW | Detects right one-touch access switches signal |
| 31 | RR_L_SEAT_SW | Detects left one-touch access switches signal |
| 32 | RR_R_SEAT_RLY_CL- | Drives right second row seat with one-touch access relay |
| 33 | RR_L_SEAT_RLY_CL- | Drives left second row seat with one-touch access relay |
| 34 | - - - | Not used |
| 35 | RR_L_COURTESY_LT- | Detects illumination signal |
| 36 | - - - | Not used |
| 37 | - - - | Not used |
| 38 | - - - | Not used |
| 39 | - - - | Not used |
| 40 | - - - | Not used |
| 41 | SMART_BUZZER | Outputs keyless buzzer signal |
| 42 | CARGO_LT | Outputs cargo area light signal |
| 43 | TAIL_GATE_OPEN_SW | Detects tailgate outer handle switch signal |
| 44 | TAIL_GATE_SW | Detects full latch switch*1 or tailgate latch switch*2 signal |
| 45 | RR_L_SILCON_UNLOCK | Detects left rear door lock knob switch signal |
| 46 | - - - | Not used |
| 47 | RL_DOOR_SW | Detects left rear door switch signal |
| 48 | - - - | Not used |
| 49 | - - - | Not used |
| 50 | RR_WIPER_MTR | Outputs rear window wiper motor signal |
| 51 | PGND | Body control module ground |
| 52 | RR_R_COURTESY_LT- | Detects illumination signal |
| 53 | RR_R_SILCON_UNLOCK | Detects right rear door lock knob switch signal |
| 54 | RR_DOOR_SW | Detects right rear door switch signal |
| 55 | FR_DOOR_SW | Detects front passenger's door switch signal |
| 56 | FL_DOOR_SW | Detects driver's door switch signal |
| 57 | - - - | Not used |
| 58 | - - - | Not used |
| 59 | IG2_DRL | IG2 power source |
| 60 | BACK_LT | Detects back-up light signal |
| 61*2 | T/GATE_ACT_RLY_CL- | Drives tailgate release actuator relay circuit |
| 62 | DR_DOOR_UNLOCK_RELAY_CL- | Drives power door lock relay circuit (DR UNLOCK) |
| 63 | DOOR_UNLOCK_RELAY_CL- | Drives power door lock relay circuit (UNLOCK) |
| 64 | DOOR_LOCK_RELAY_CL- | Drives power door lock relay circuit (LOCK) |
| 65 | R_TURN | Outputs right turn signal light signal |
*1: With power tailgate
*2: Without power tailgate
| Terminal number | Terminal name | Description |
|---|---|---|
| 66 | L_TURN | Outputs left turn signal light signal |
*1: With power tailgate
*2: Without power tailgate

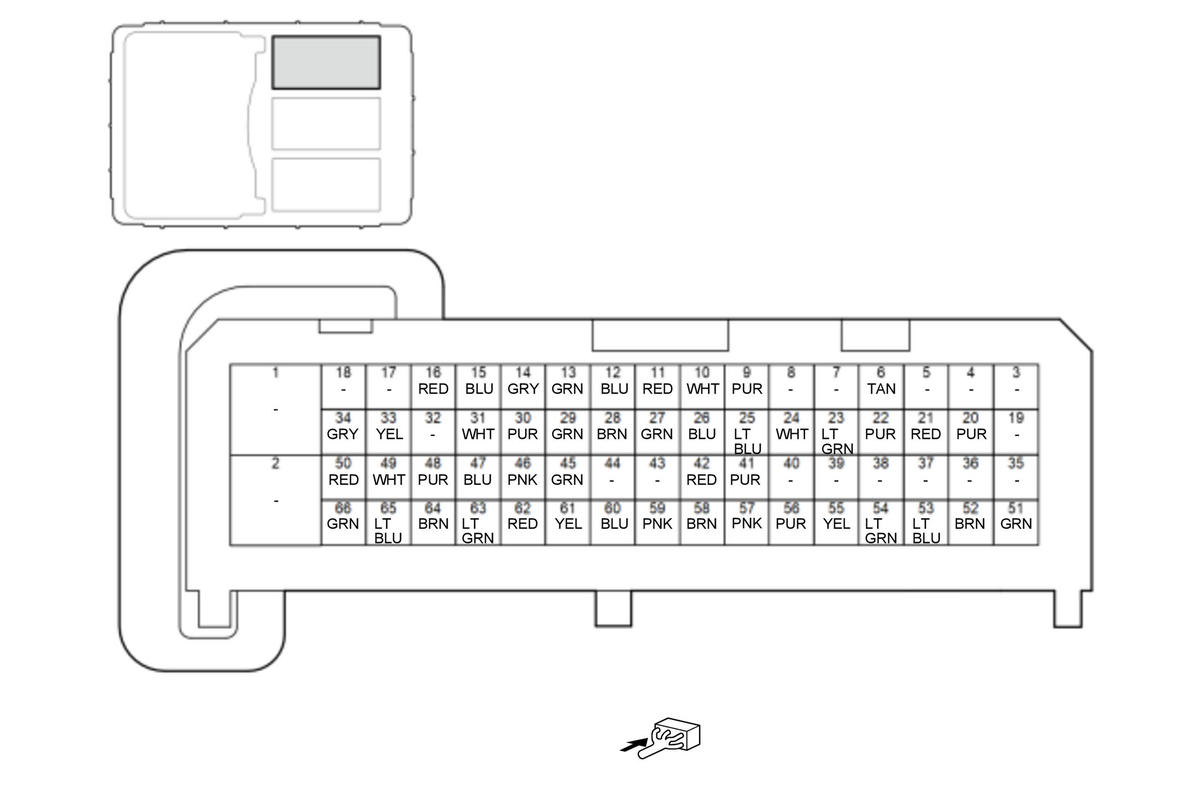

Body Control Module Connector C (66P) (female terminals)
| Terminal number | Terminal name | Description |
|---|---|---|
| 1 | - - - | Not used |
| 2 | - - - | Not used |
| 3 | - - - | Not used |
| 4 | - - - | Not used |
| 5 | - - - | Not used |
| 6*3 | WALK_AWAY_CLOSE_SW | Detects hands free power tailgate close switch signal |
| 7 | - - - | Not used |
| 8 | - - - | Not used |
| 9*1 | TS_RR_R | Detects right rear door outer handle touch sensor (UNLOCK) signal |
| 10*1 | DL_RR_R | Detects right rear door outer handle touch sensor (LOCK) signal |
| 11*1 | VOUT_RR_R | Drives right rear door outer handle touch sensor |
| 12 | EXT_RR_R- | Outputs right-rear LF antenna/initiator signal |
| 13 | EXT_RR_R+ | Outputs right-rear LF antenna/initiator signal |
| 14 | EXT_TG- | Outputs rear bumper LF antenna signal |
| 15 | EXT_TG+ | Outputs rear bumper LF antenna signal |
| 16 | T/G_LOCK_SW | Detects tailgate lock switch signal |
| 17 | - - - | Not used |
| 18 | - - - | Not used |
| 19 | - - - | Not used |
*1: With keyless access function
*2: With hands free access power tailgate
*3: With walk away close power tailgate
| Terminal number | Terminal name | Description |
|---|---|---|
| 20*2 | HFA_SIG | Detects hands free access power tailgate control unit/sensor signal |
| 21 | EXT_M- | Outputs rear interior LF antenna signal |
| 22 | EXT_M+ | Outputs rear interior LF antenna signal |
| 23*1 | TS_RR_L | Detects left rear door outer handle touch sensor (UNLOCK) signal |
| 24*1 | DL_RR_L | Detects left rear door outer handle touch sensor (LOCK) signal |
| 25*1 | VOUT_RR_L | Drives left rear door outer handle touch sensor |
| 26 | EXT_RR_L- | Outputs left-rear LF antenna/initiator signal |
| 27 | EXT_RR_L+ | Outputs left-rear LF antenna/initiator signal |
| 28 | EXT_R- | Outputs middle interior LF antenna signal |
| 29 | EXT_R+ | Outputs middle interior LF antenna signal |
| 30 | TS_FR_DR | Detects driver's door outer handle touch sensor (UNLOCK) signal |
| 31 | DL_FR_DR | Detects driver's door outer handle touch sensor (LOCK) signal |
| 32 | - - - | Not used |
| 33 | EXT_FR_DR- | Outputs left-front LF antenna/initiator signal |
| 34 | EXT_FR_DR+ | Outputs left-front LF antenna/initiator signal |
| 35 | - - - | Not used |
| 36 | - - - | Not used |
| 37 | - - - | Not used |
| 38 | - - - | Not used |
| 39 | - - - | Not used |
| 40 | - - - | Not used |
| 41 | ESL_PWR | Outputs TCM (ESL_PWR) signal |
| 42 | IGN_TRX | Communication line |
| 43 | - - - | Not used |
| 44 | - - - | Not used |
| 45 | STS | Outputs vehicle start mode transition request signal |
| 46 | EXT_FR_AS- | Outputs right-front LF antenna/initiator signal |
| 47 | EXT_FR_AS+ | Outputs right-front LF antenna/initiator signal |
| 48 | TS_FR_AS | Detects front passenger's door outer handle touch sensor (UNLOCK) signal |
| 49 | DL_FR_AS | Detects front passenger's door outer handle touch sensor (LOCK) signal |
| 50 | VOUT_FR_AS | Drives front passenger's door outer handle touch sensor |
| 51 | CONT_RLY_GND | Ground for IG1A/IG1B/IG2/ACC relay circuits |
| 52 | IG1-A_SIG | Detects IG1 (IG1-A_SIG) signal |
| 53 | IG1-B_SIG | Detects IG1 (IG1-B_SIG) signal |
| 54 | IG2_SIG | Detects IG2 (IG2_SIG) signal |
| 55 | ACC_RLY_CL+ | Drives ACC relay circuit |
| 56 | IG2_COIL+ | Drives IG2 relay circuit |
| 57 | IG1_COIL+ | Drives IG1A and IG1B relay circuit |
| 58 | H-BRAKE_SW | Detects electric parking brake switch signal |
| 59 | EXT_F- | Outputs front interior LF antenna signal |
| 60 | EXT_F+ | Outputs front interior LF antenna signal |
| 61 | START_SW_ILL | Drives engine start/stop switch light (WHITE) |
| 62 | START_SW_IND1 | Drives engine start/stop switch light (RED) |
| 63 | SSSW_LF_ANT- | Outputs engine start/stop switch LF antenna signal |
| 64 | SSSW_LF_ANT+ | Outputs engine start/stop switch LF antenna signal |
*1: With keyless access function *2: With hands free access power tailgate *3: With walk away close power tailgate
| Terminal number | Terminal name | Description |
|---|---|---|
| 65 | SS1(+) | Detects engine start/stop switch (SS1(+)) signal |
| 66 | SS2(-) | Detects engine start/stop switch (SS1(-)) signal |
*1: With keyless access function
*2: With hands free access power tailgate
*3: With walk away close power tailgate
