Power Door Systems Connector End Views
WARNING:
This page is about a different car, the 2003 Oldsmobile Aurora. However, it is still accessible from the selected car via links, so may be relevant.
Fig 1: Identifying Door Lock Actuator Connector Terminals - Driver C1
Courtesy of GENERAL MOTORS CORP.
Fig 2: Identifying Door Lock Actuator Connector Terminals - Driver C2
Courtesy of GENERAL MOTORS CORP.
Fig 3: Identifying Door Lock Actuator Connector Terminals - LR C1
Courtesy of GENERAL MOTORS CORP.
Fig 4: Identifying Door Lock Actuator Connector Terminals - LR C2
Courtesy of GENERAL MOTORS CORP.

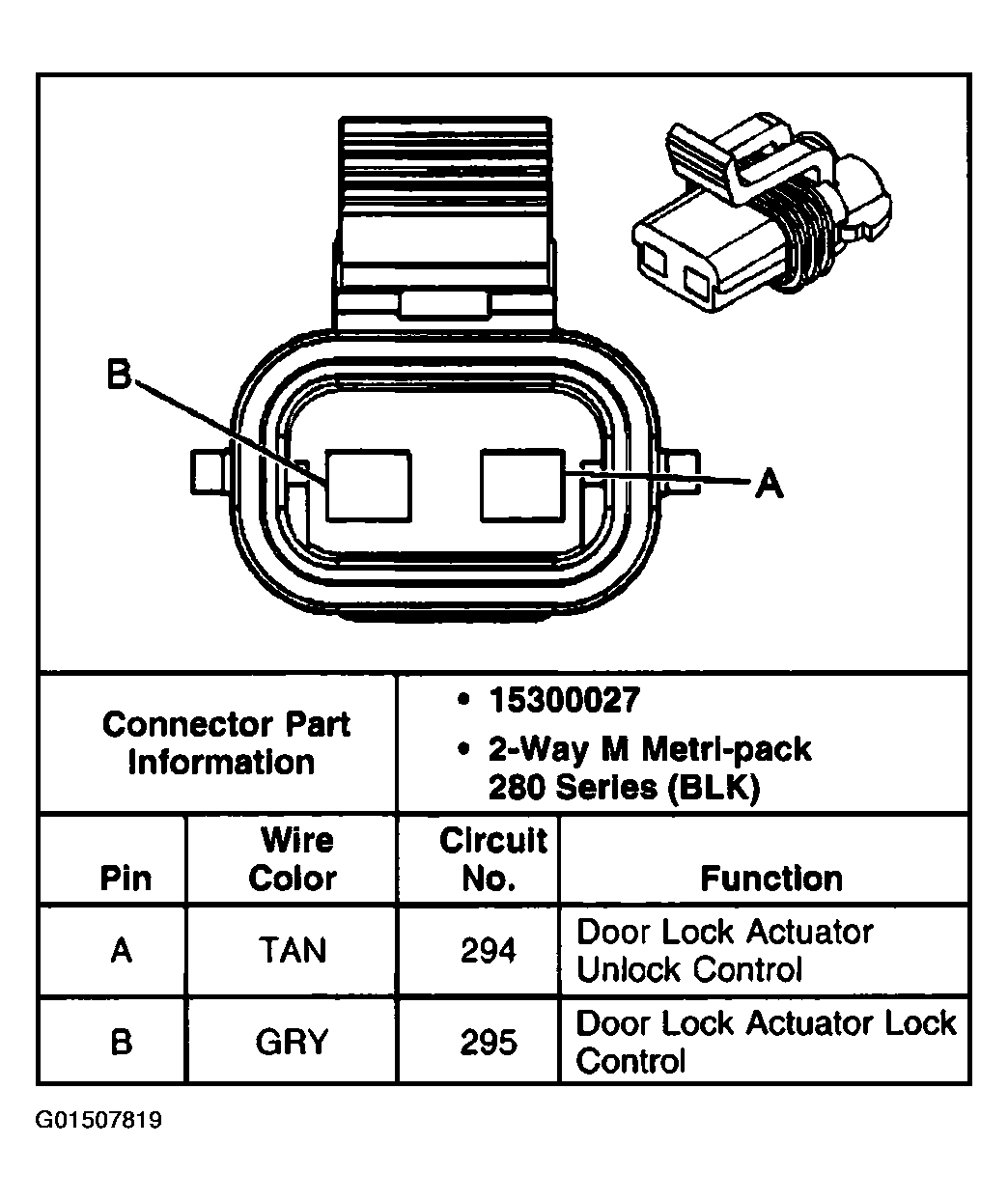

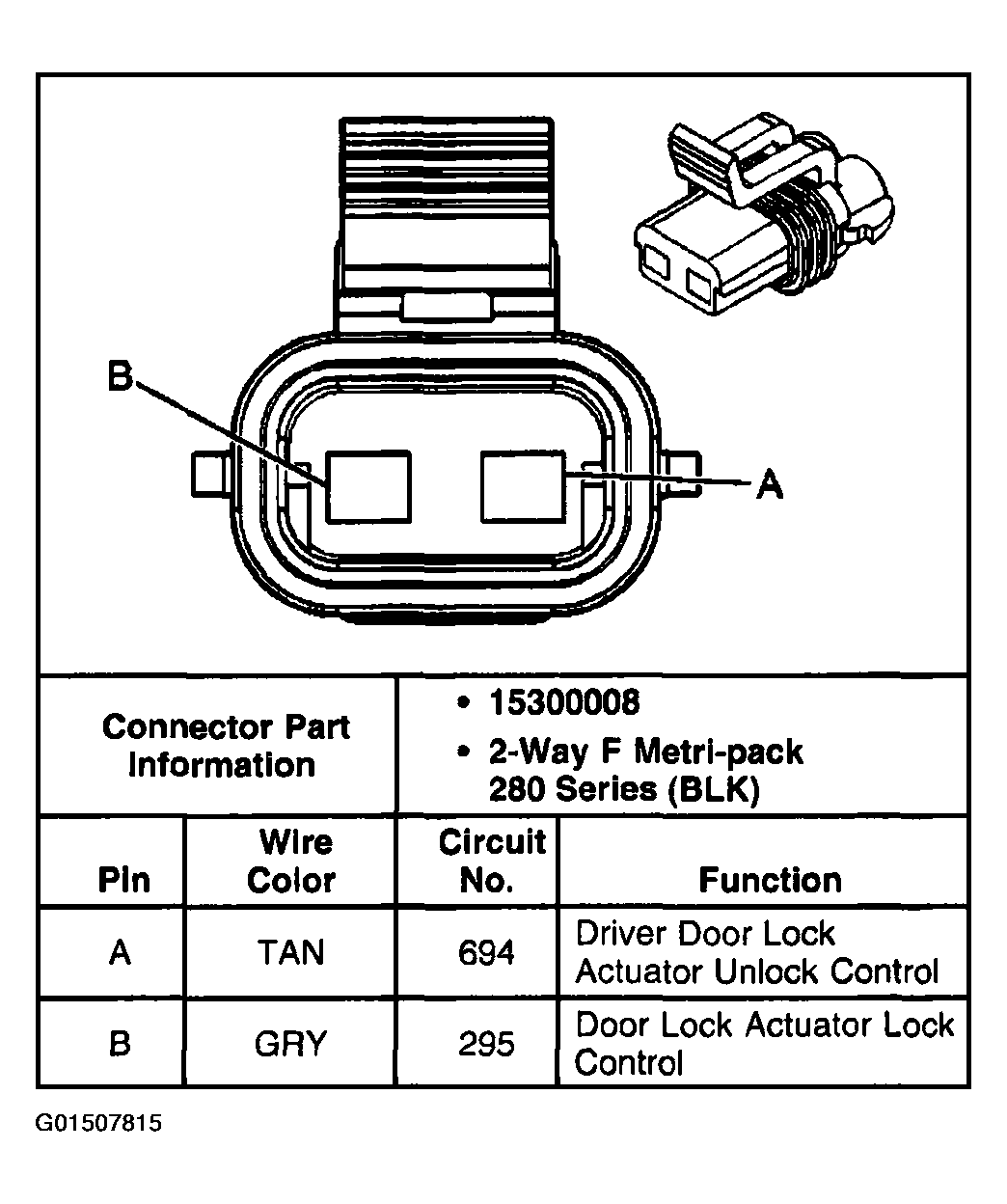

Fig 5: Identifying Door Lock Actuator Connector Terminals - Front Passenger C1
Courtesy of GENERAL MOTORS CORP.

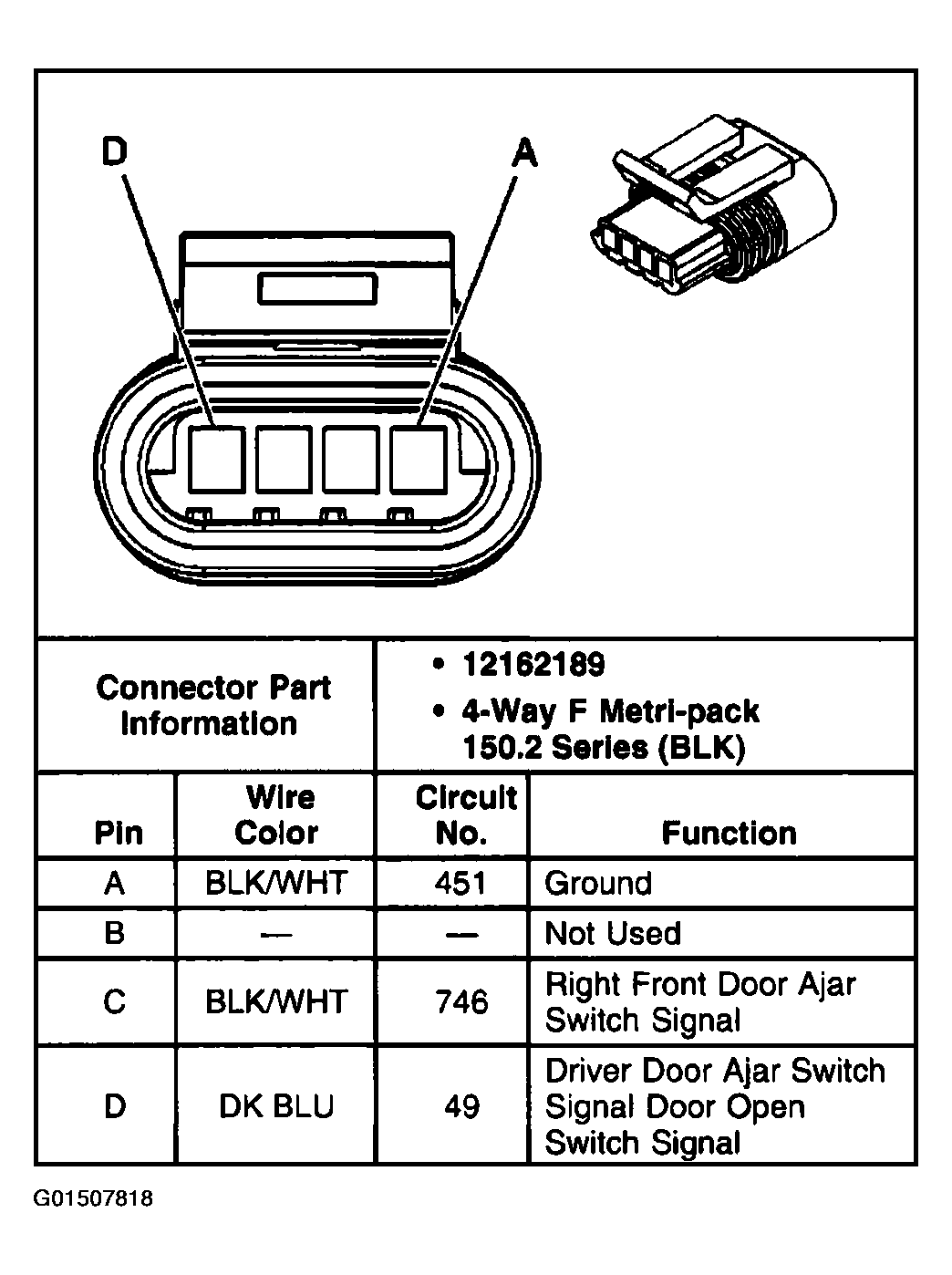

Fig 6: Identifying Door Lock Actuator Connector Terminals - Front Passenger C2
Courtesy of GENERAL MOTORS CORP.
Fig 7: Identifying Door Lock Actuator Connector Terminals - RR C1
Courtesy of GENERAL MOTORS CORP.

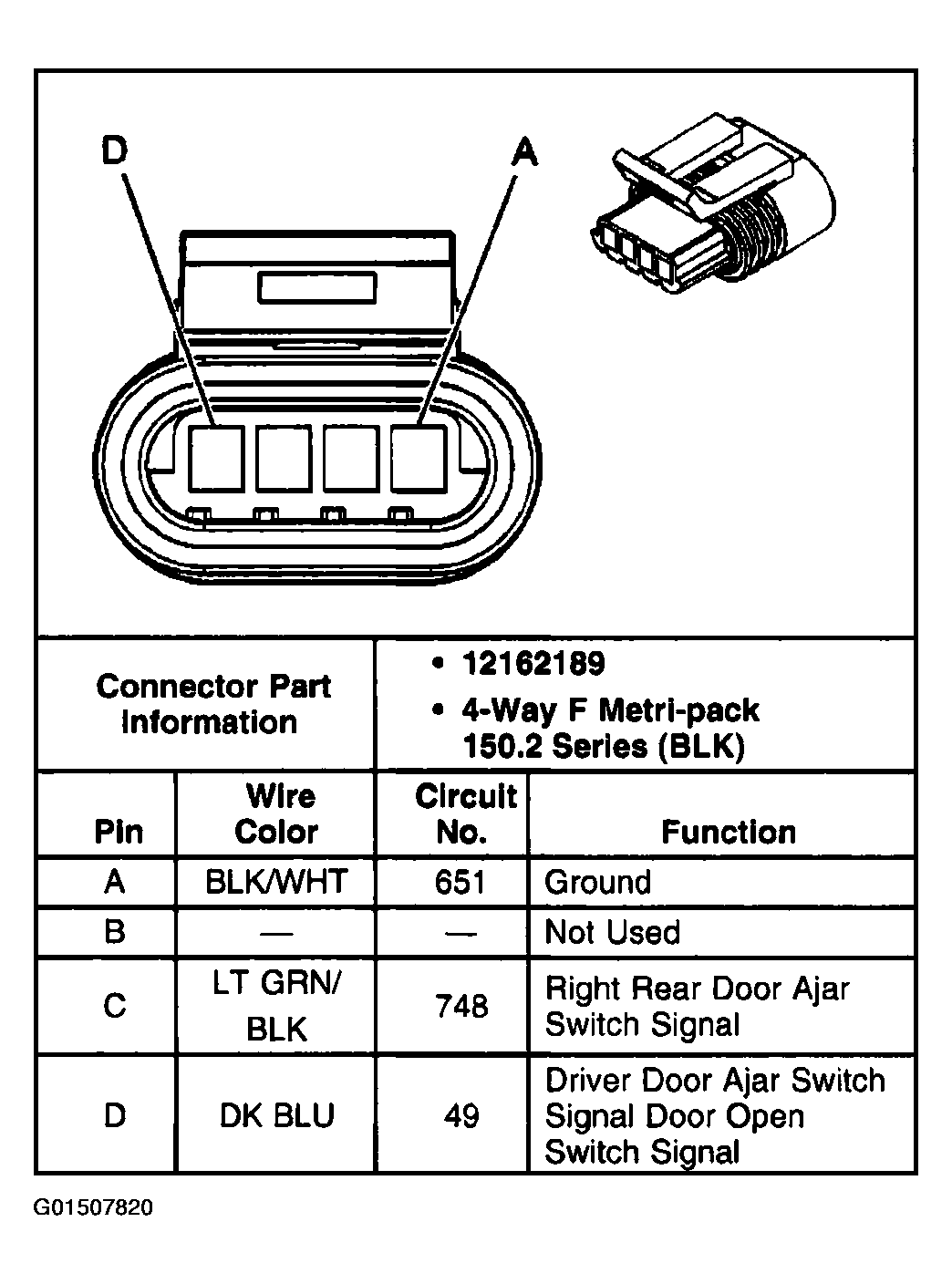

Fig 8: Identifying Door Lock Actuator Connector Terminals - RR C2
Courtesy of GENERAL MOTORS CORP.

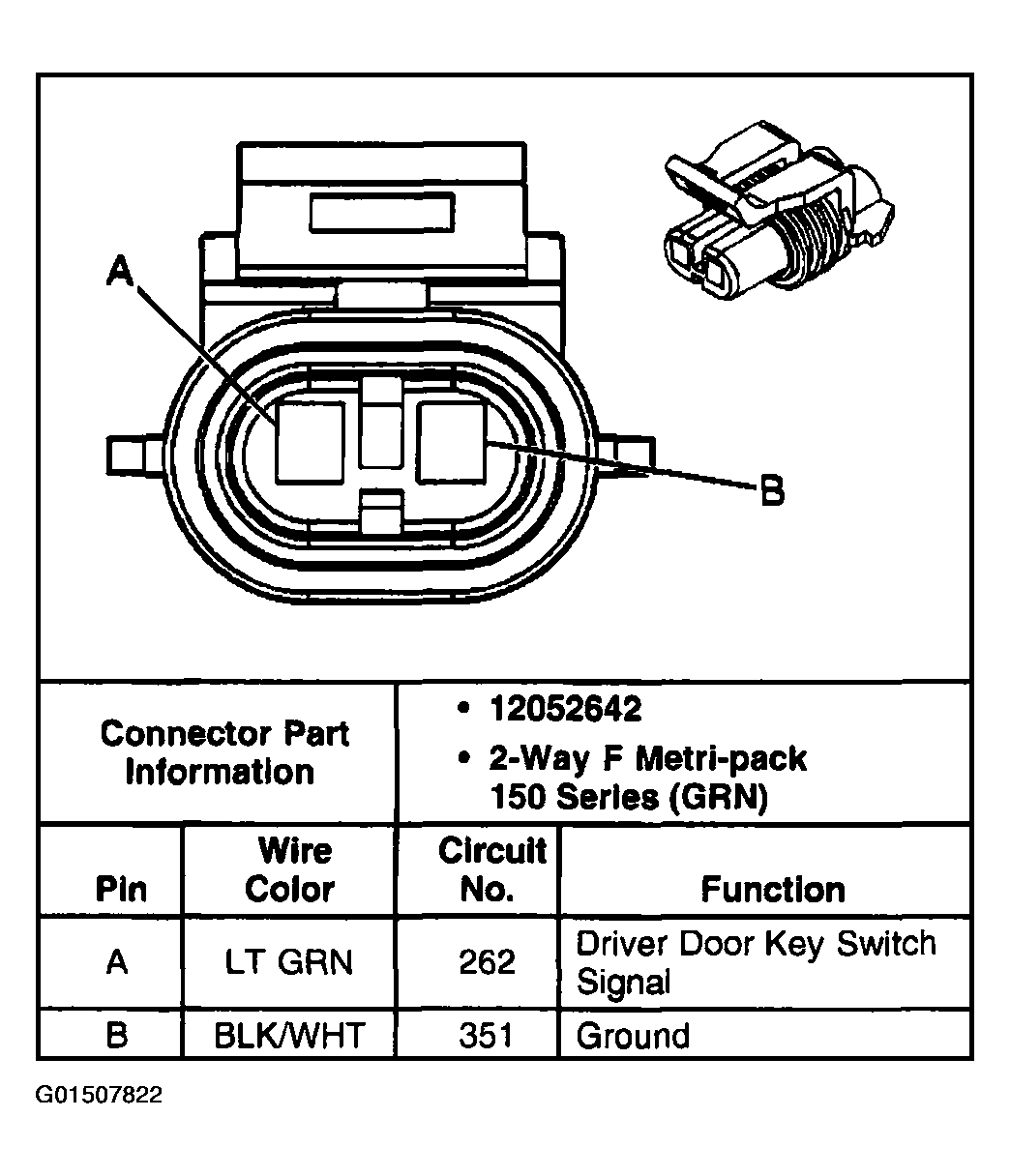

Fig 9: Identifying Door Lock Cylinder Switch Connector Terminals - Driver (w/UA6)
Courtesy of GENERAL MOTORS CORP.

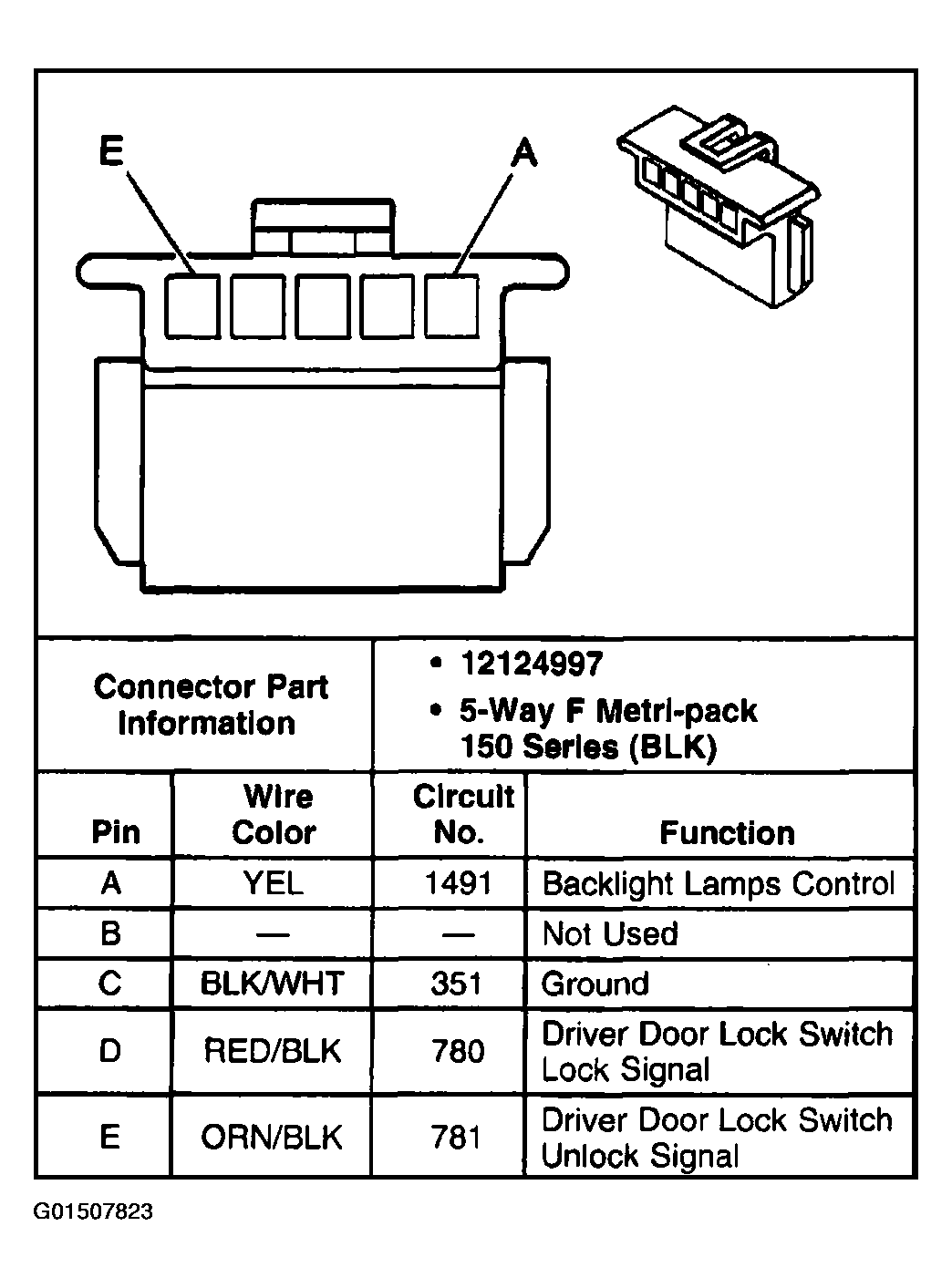

Fig 10: Identifying Door Lock Switch Connector Terminals - Driver
Courtesy of GENERAL MOTORS CORP.

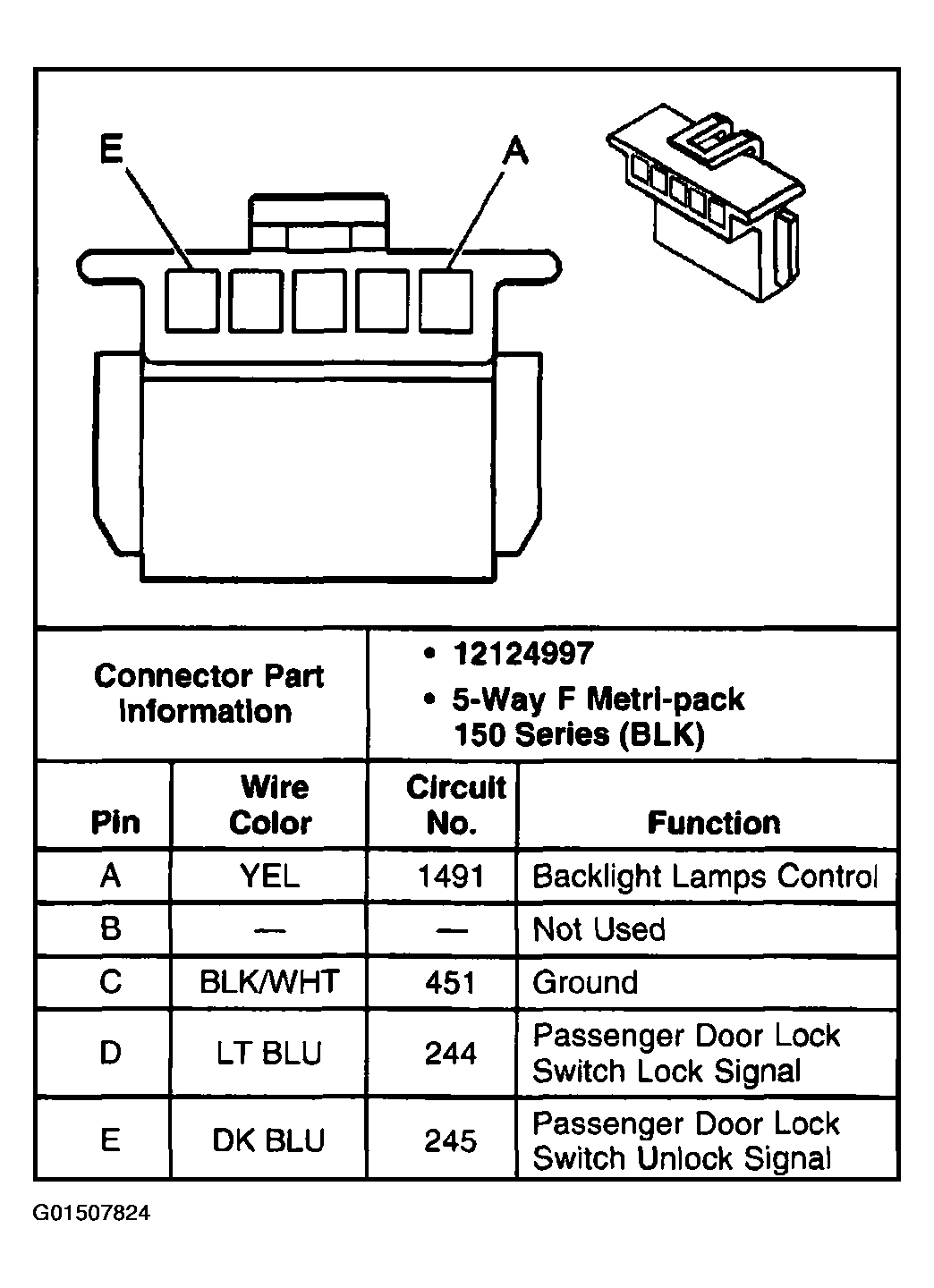

Fig 11: Identifying Door Lock Switch Connector Terminals - Front Passenger
Courtesy of GENERAL MOTORS CORP.

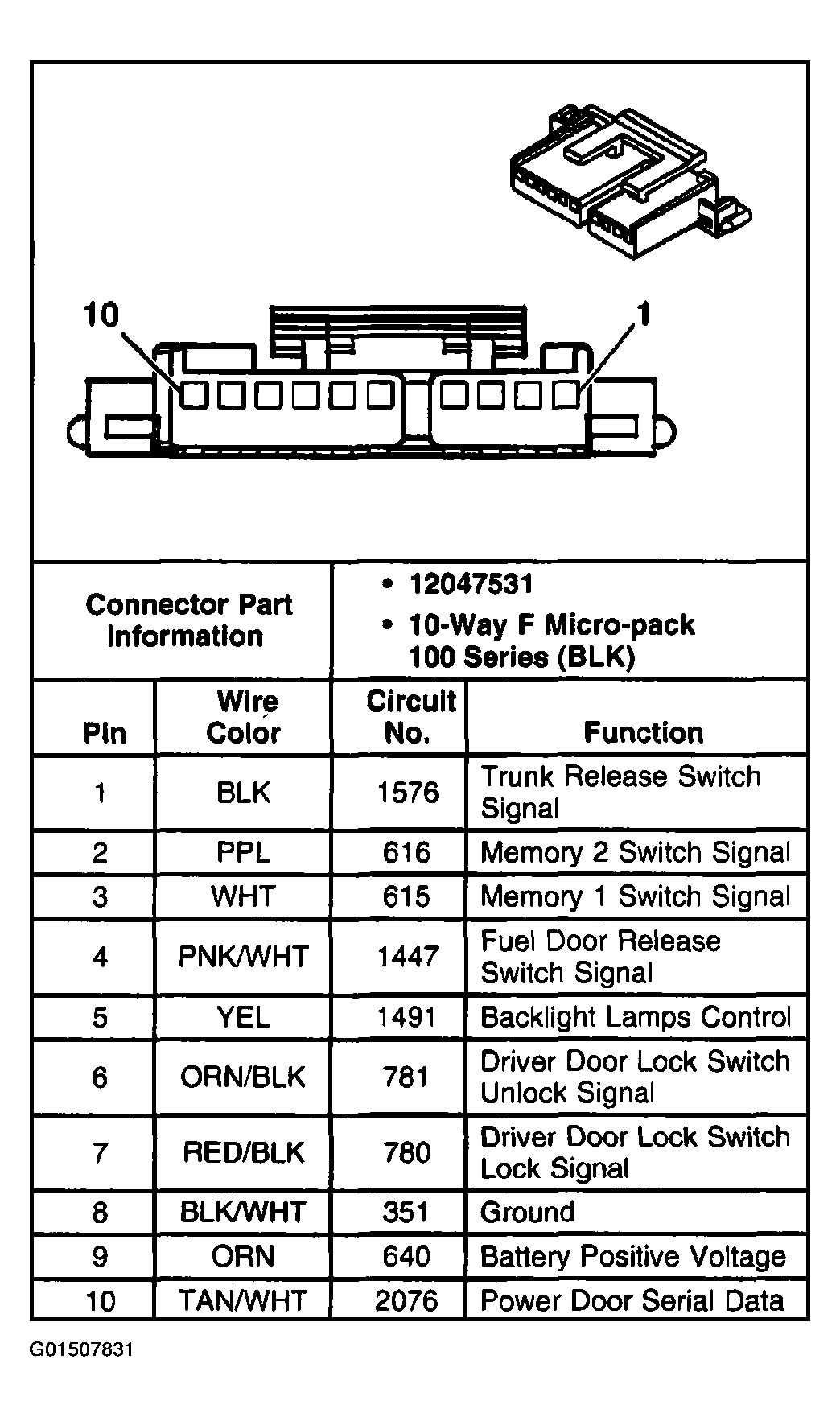

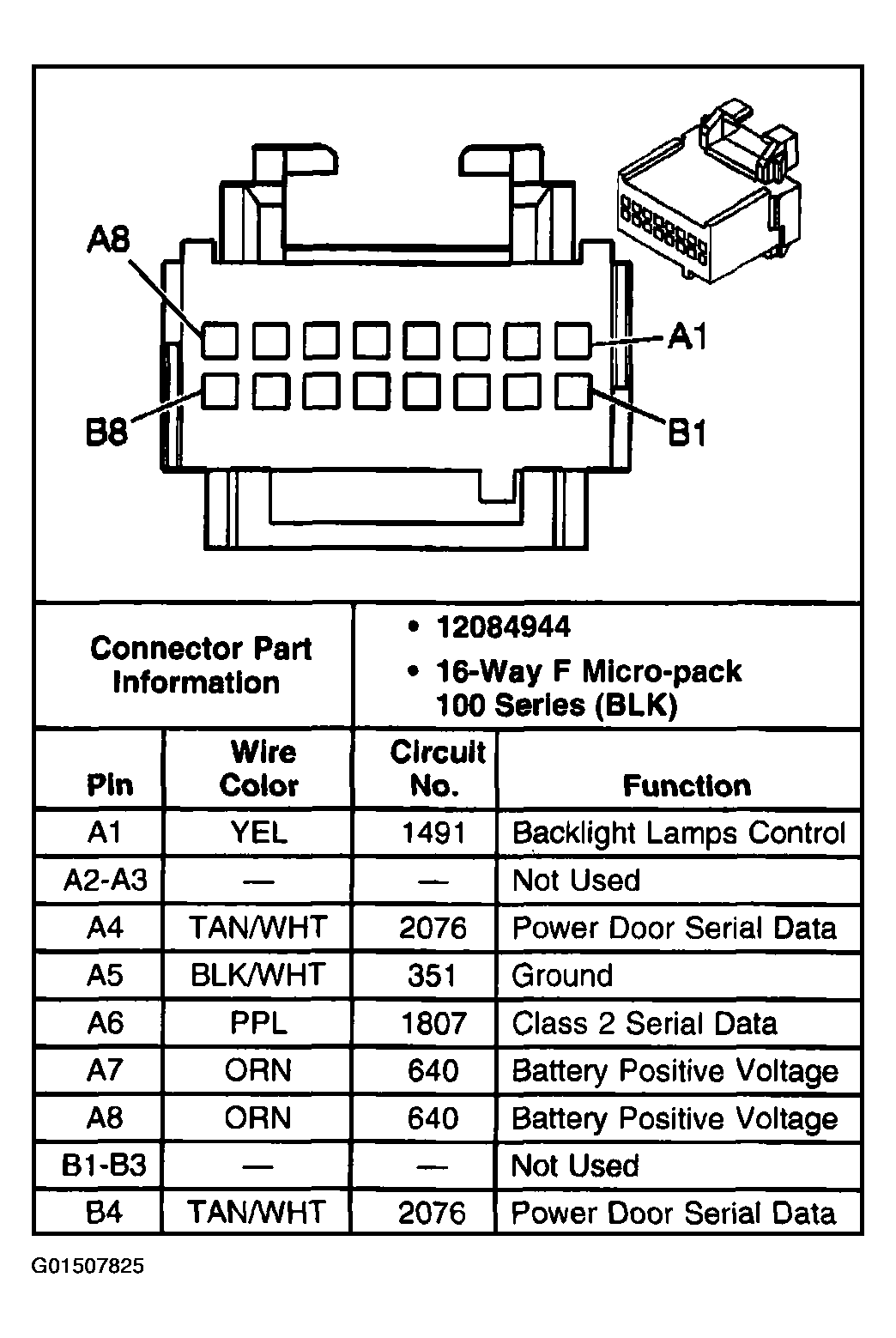

Fig 12: Identifying Driver Door Module (DDM) C1 Connector Terminals (1 Of 2)
Courtesy of GENERAL MOTORS CORP.

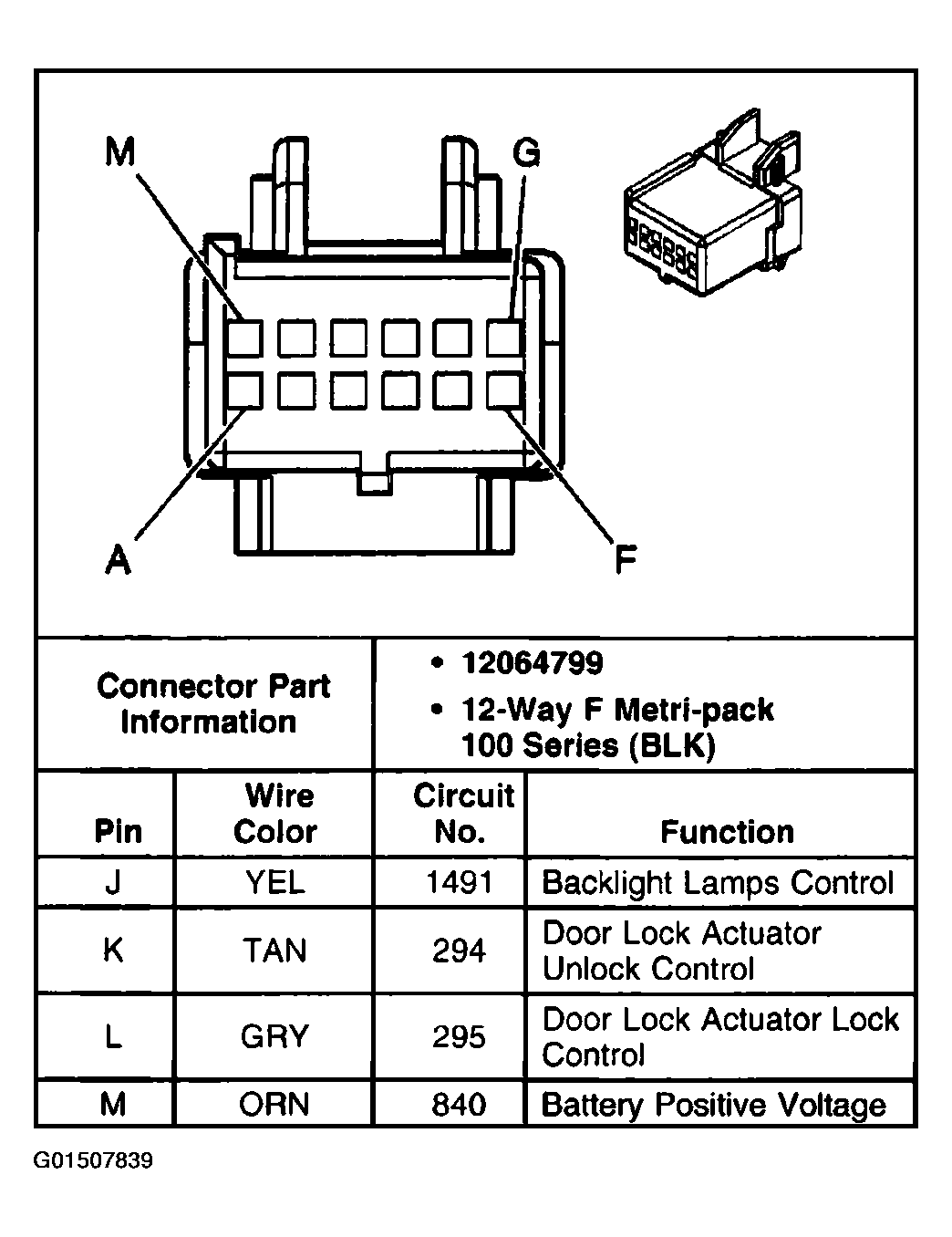

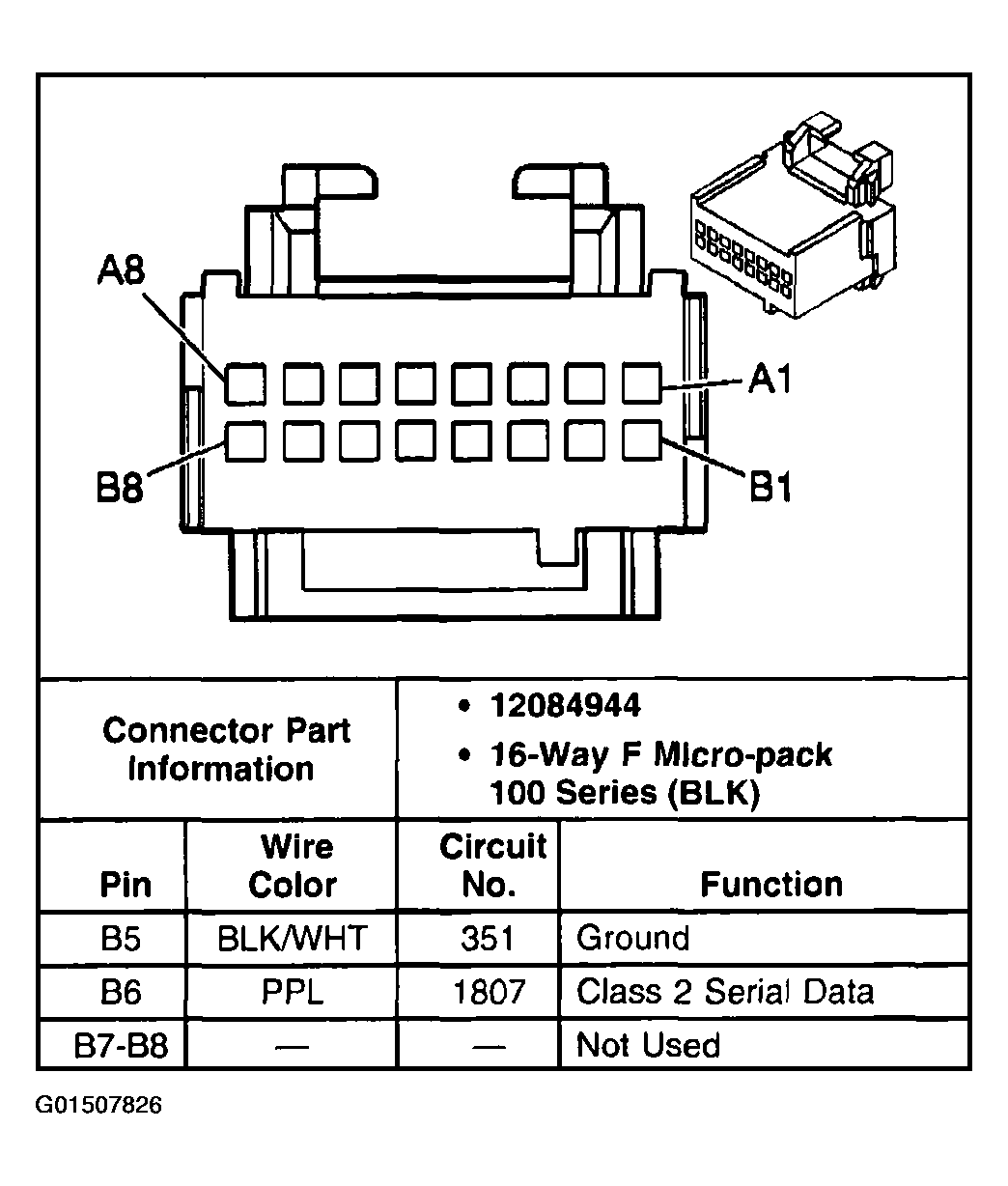

Fig 13: Identifying Driver Door Module (DDM) C1 Connector Terminals (2 Of 2)
Courtesy of GENERAL MOTORS CORP.

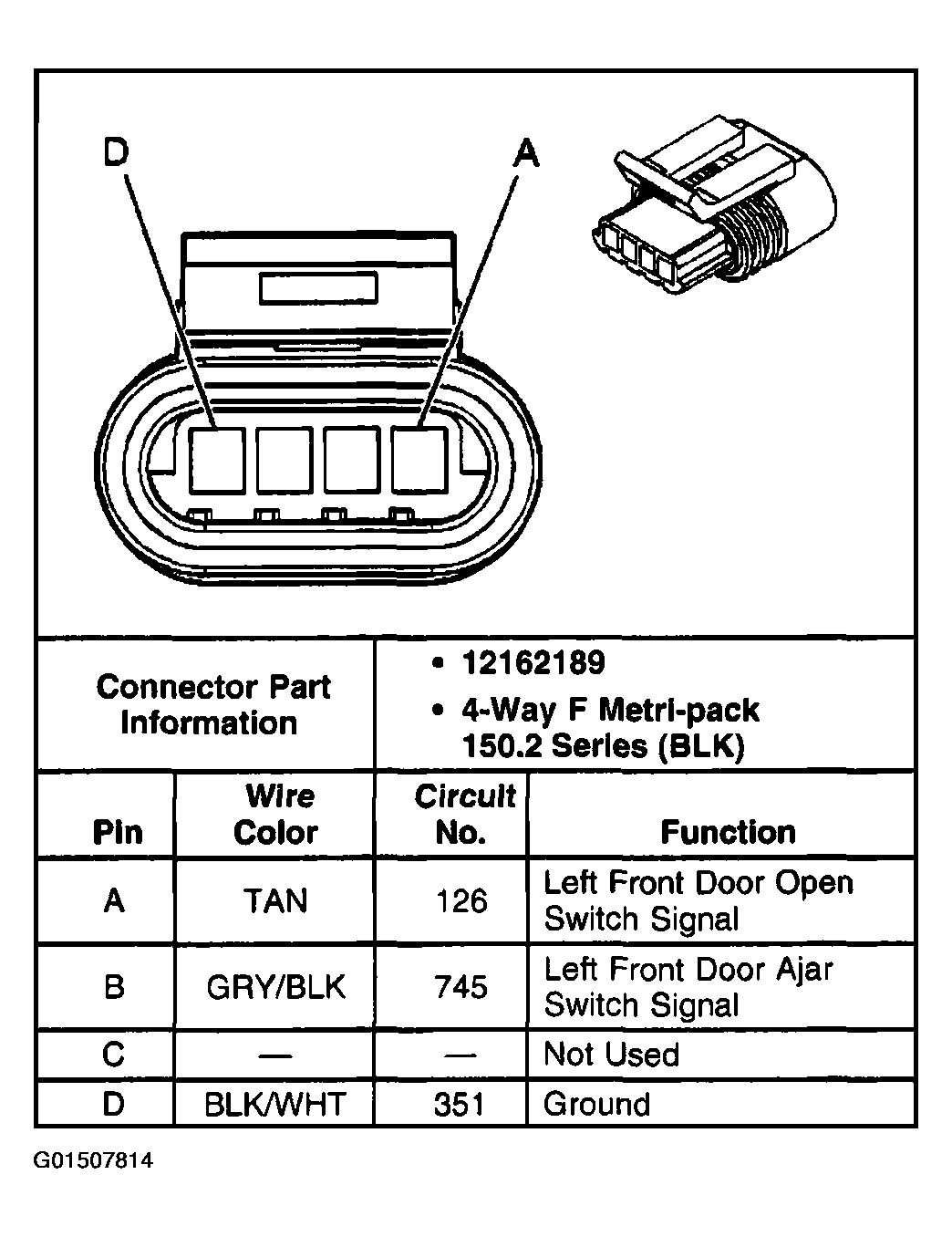

Fig 14: Identifying Driver Door Module (DDM) C2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

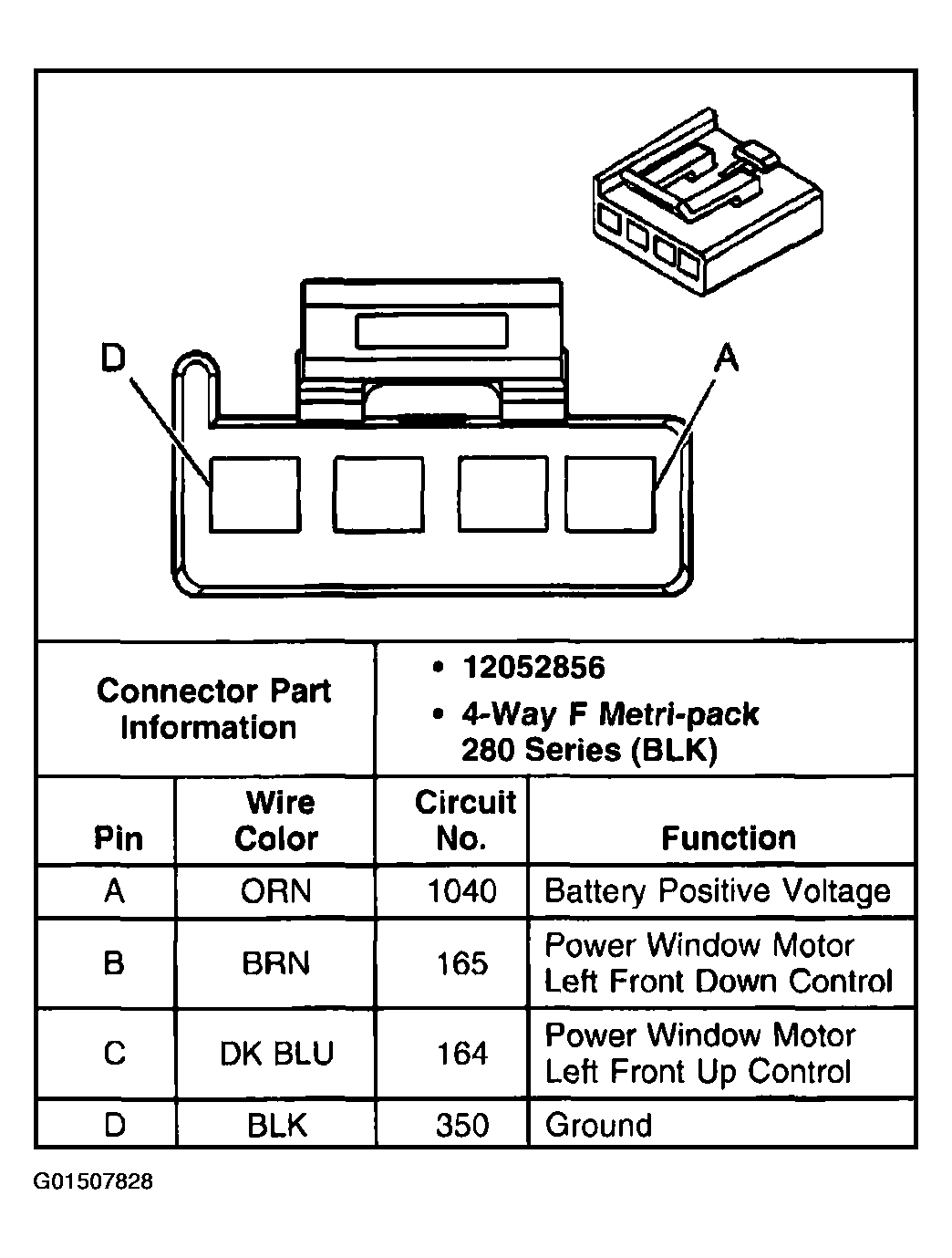

Fig 15: Identifying Driver Door Module (DDM) C3 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

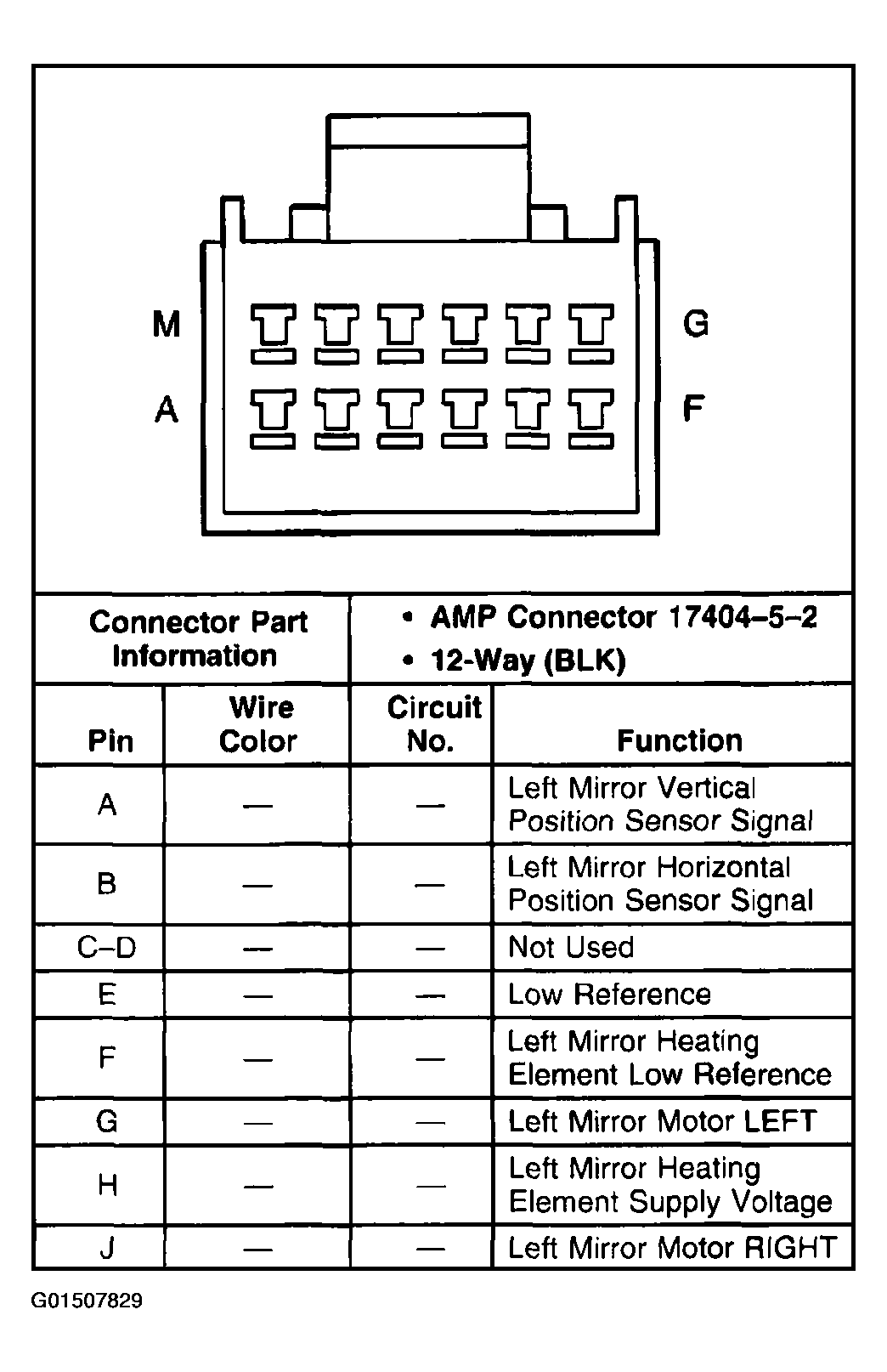

Fig 16: Identifying Driver Door Module (DDM) C4 Connector Terminals (1 Of 2)
Courtesy of GENERAL MOTORS CORP.

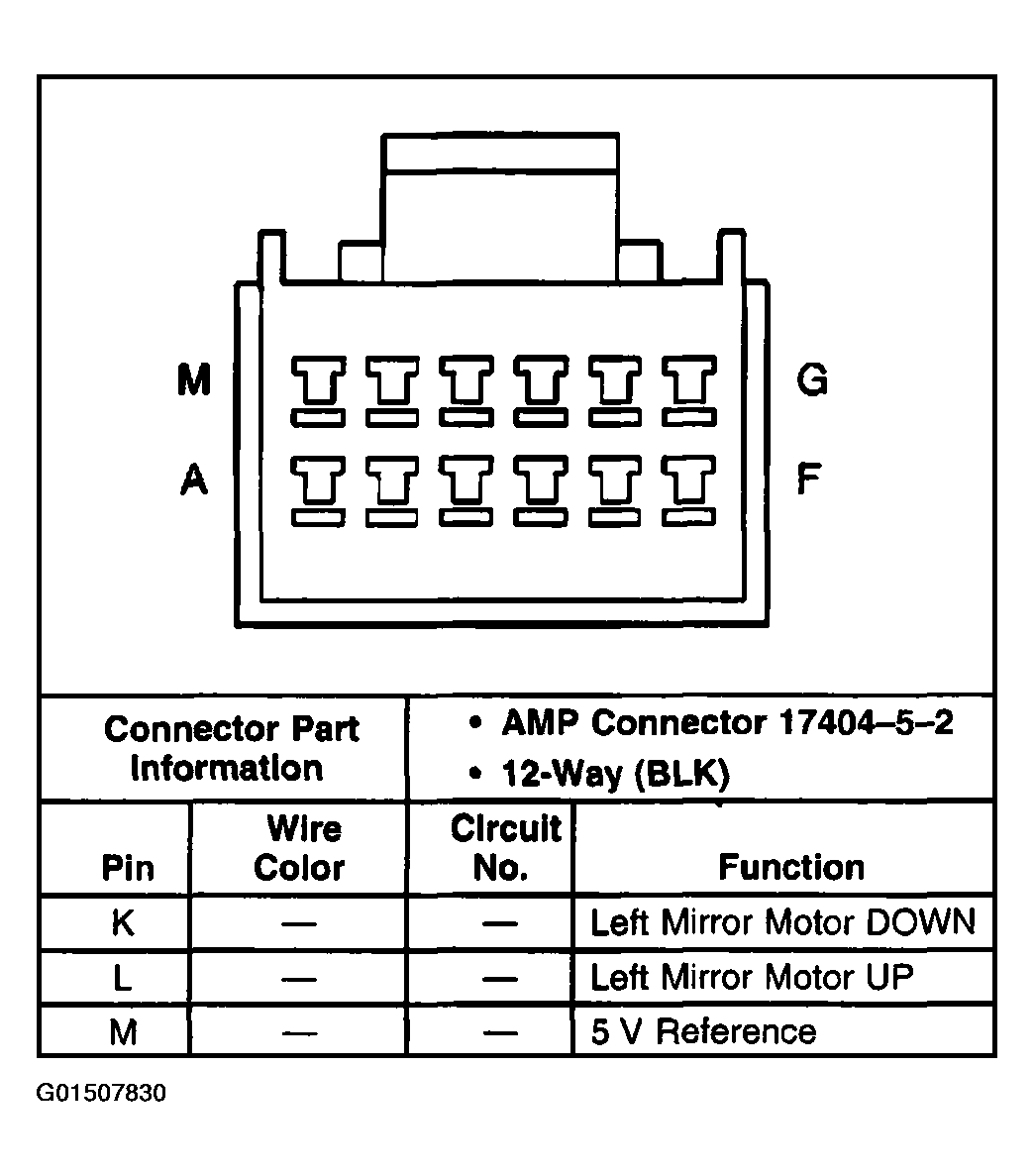

Fig 17: Identifying Driver Door Module (DDM) C4 Connector Terminals (2 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 18: Identifying Driver Door Switch Assembly (DDSA) Connector Terminals
Courtesy of GENERAL MOTORS CORP.

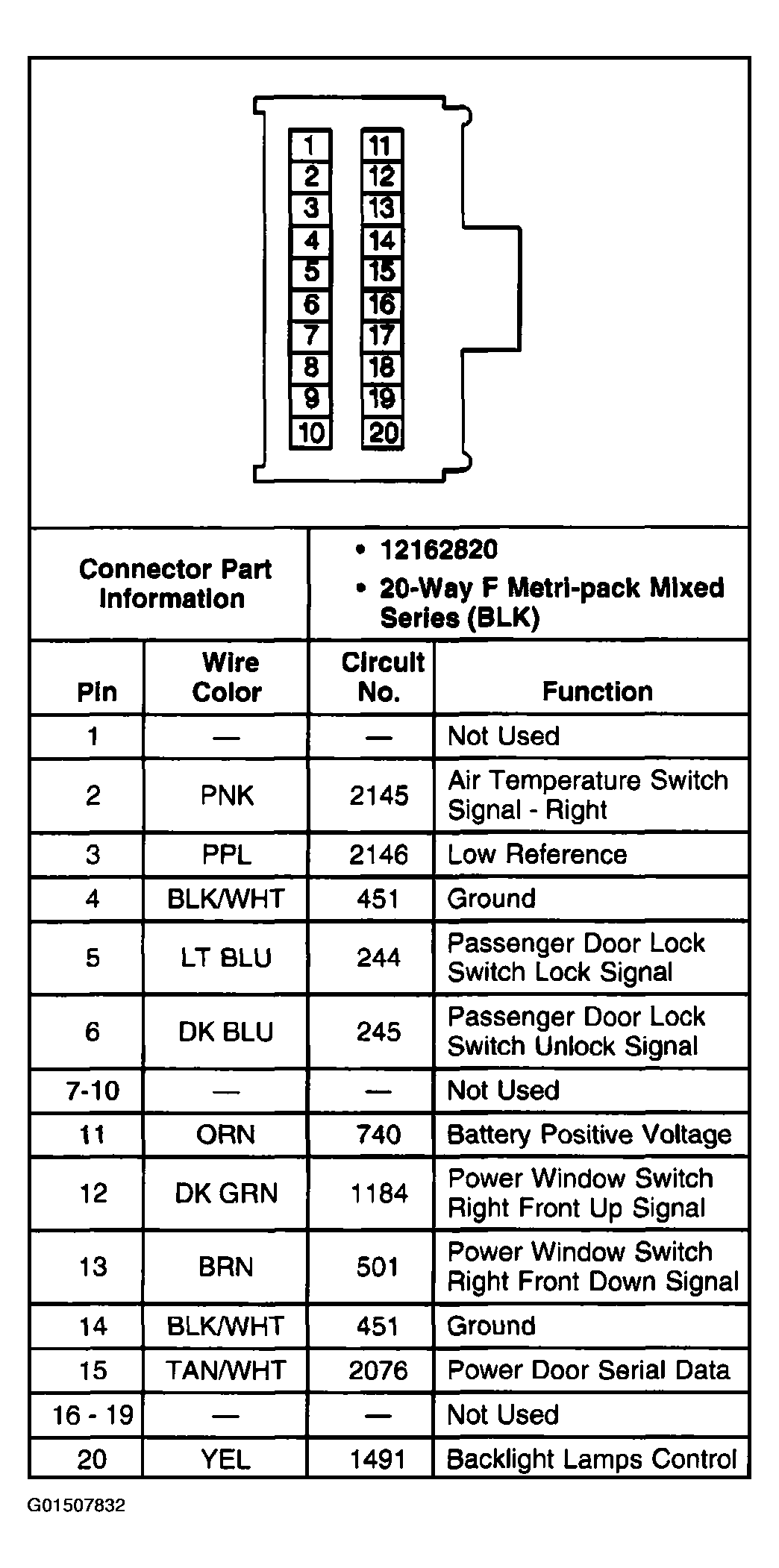

Fig 19: Identifying Front Passenger Door Module (FPDM) C1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

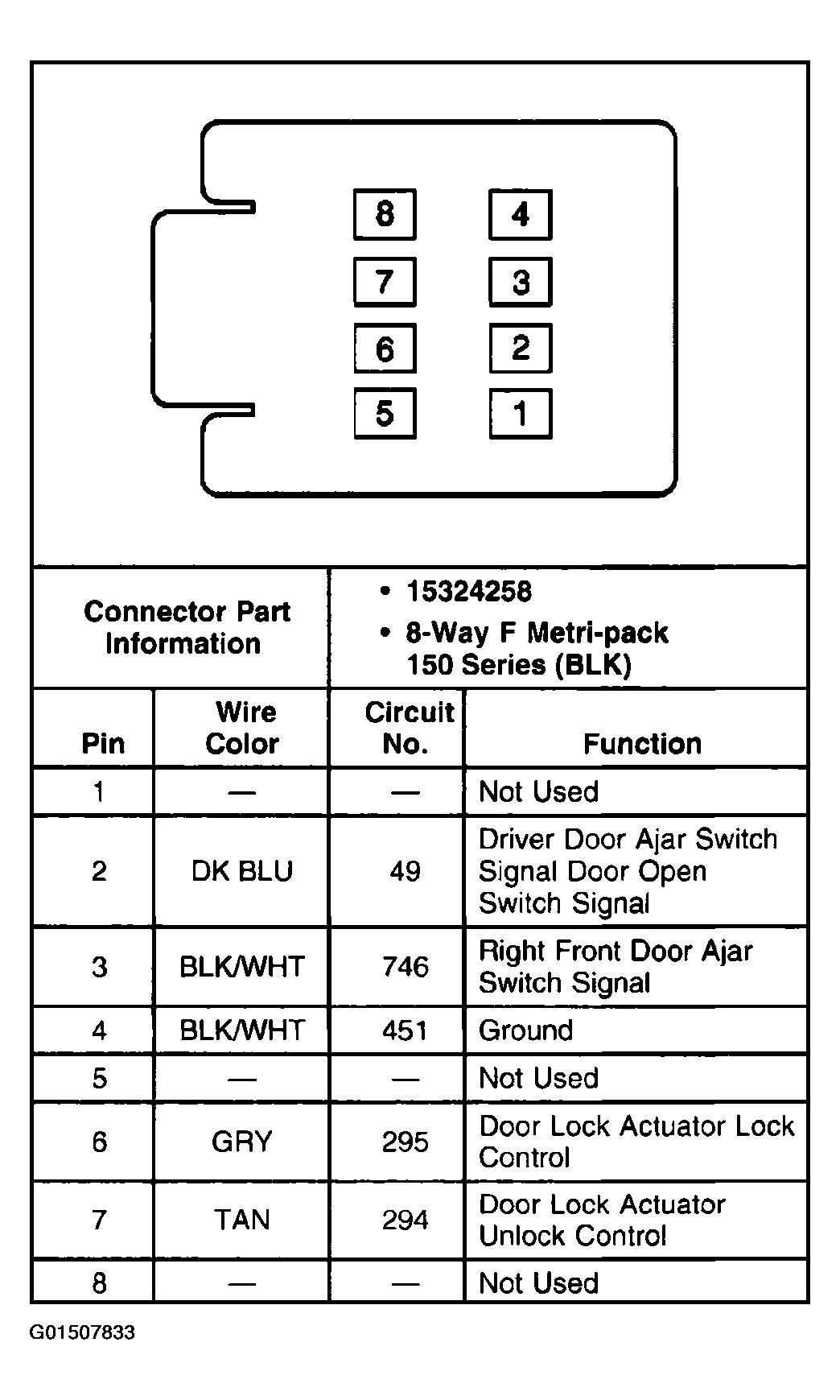

Fig 20: Identifying Front Passenger Door Module (FPDM) C2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

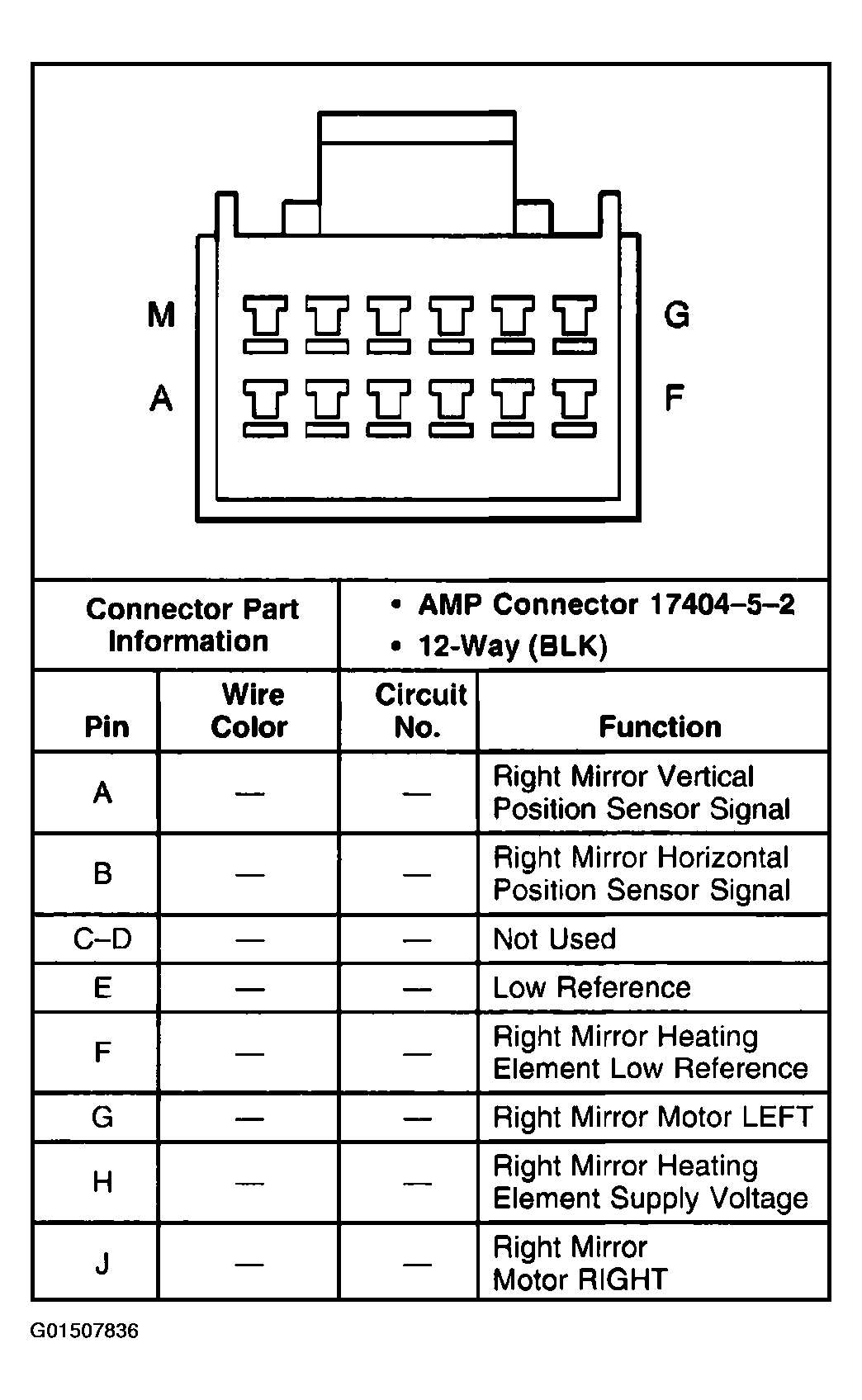

Fig 21: Identifying Front Passenger Door Module (FPDM) C3 Connector Terminals (1 Of 2)
Courtesy of GENERAL MOTORS CORP.

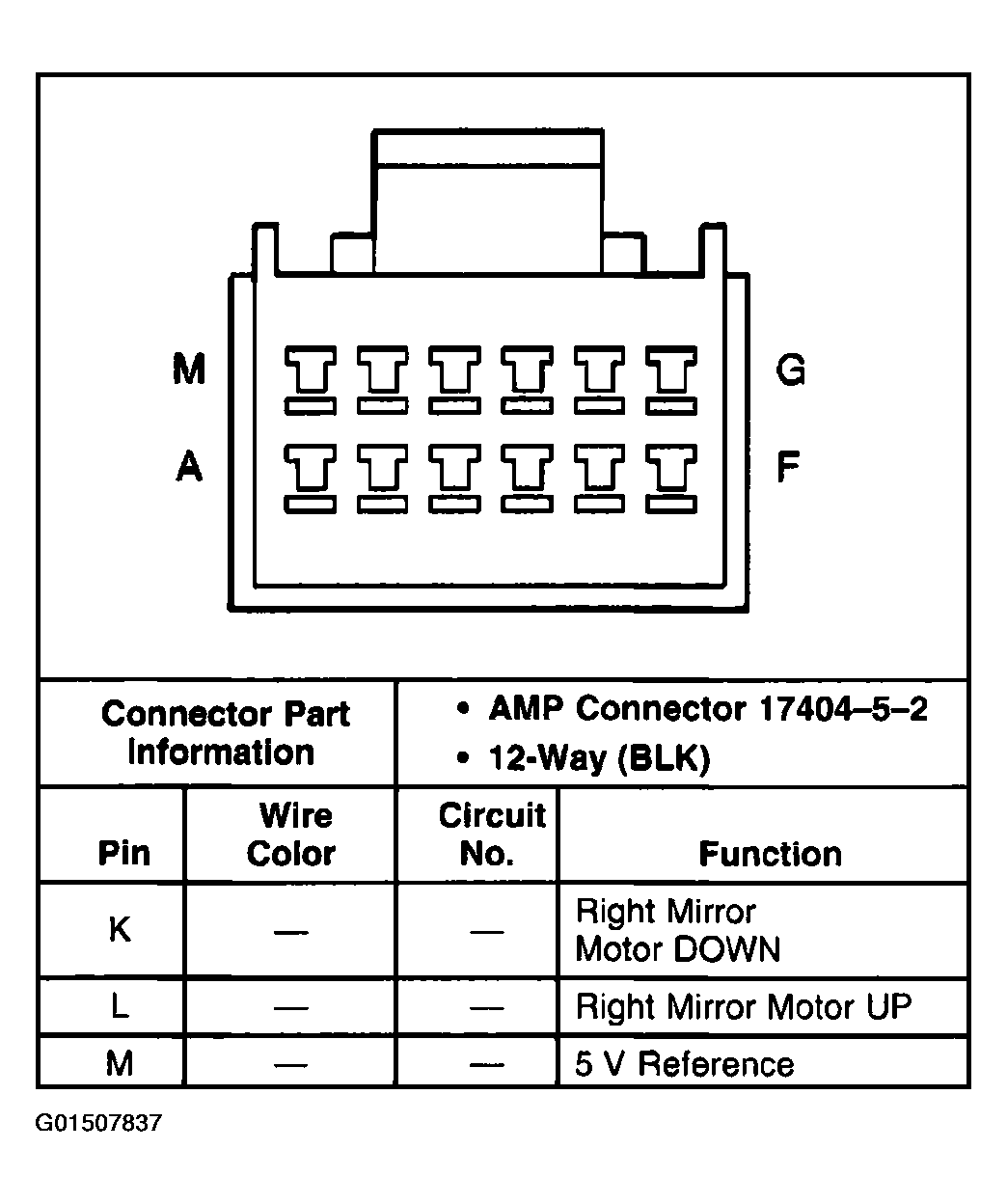

Fig 22: Identifying Front Passenger Door Module (FPDM) C3 Connector Terminals (2 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 23: Identifying Front Passenger Door Module (FPDM) C4 Connector Terminals (1 Of 2)
Courtesy of GENERAL MOTORS CORP.

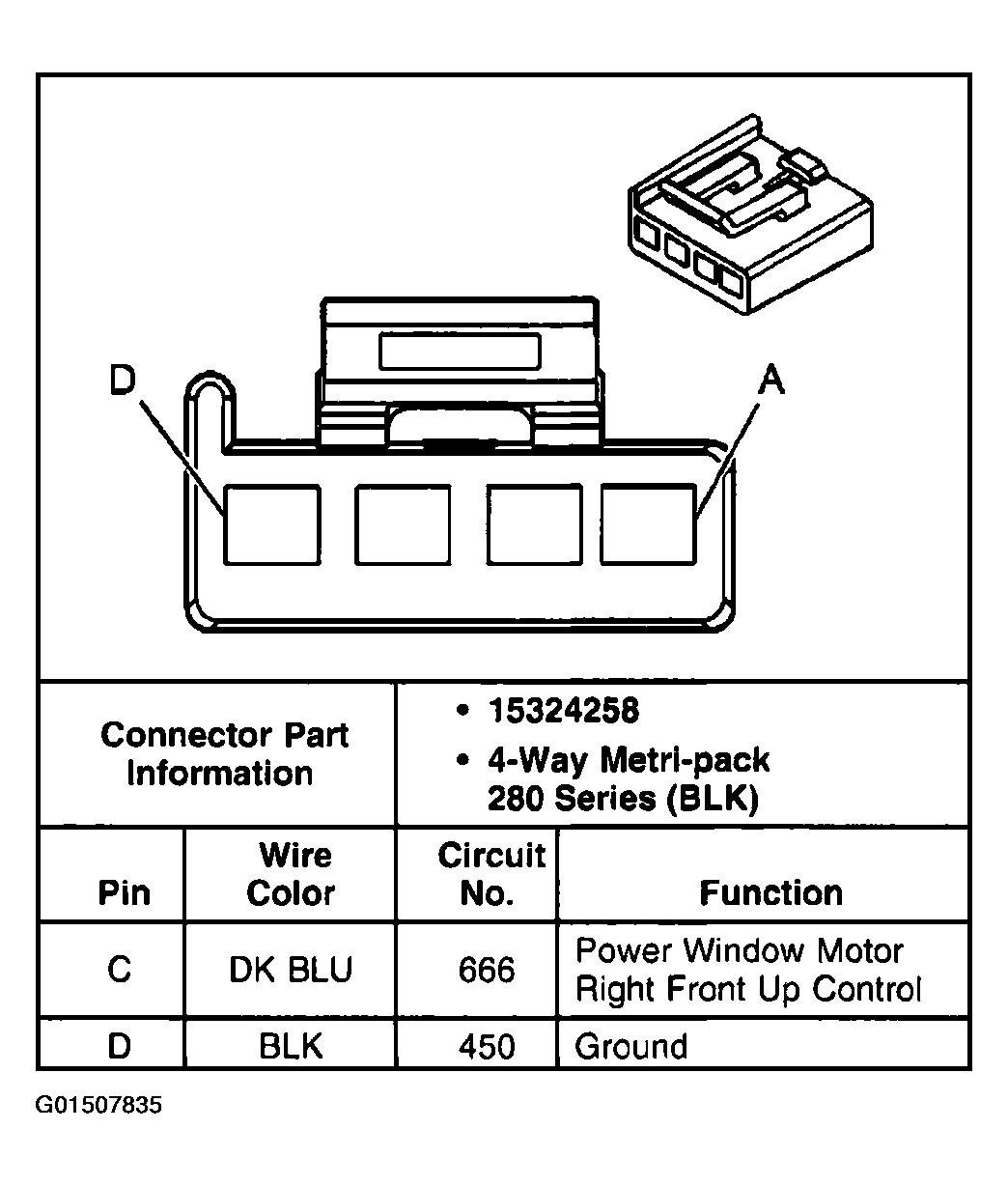

Fig 24: Identifying Front Passenger Door Module (FPDM) C4 Connector Terminals (2 Of 2)
Courtesy of GENERAL MOTORS CORP.

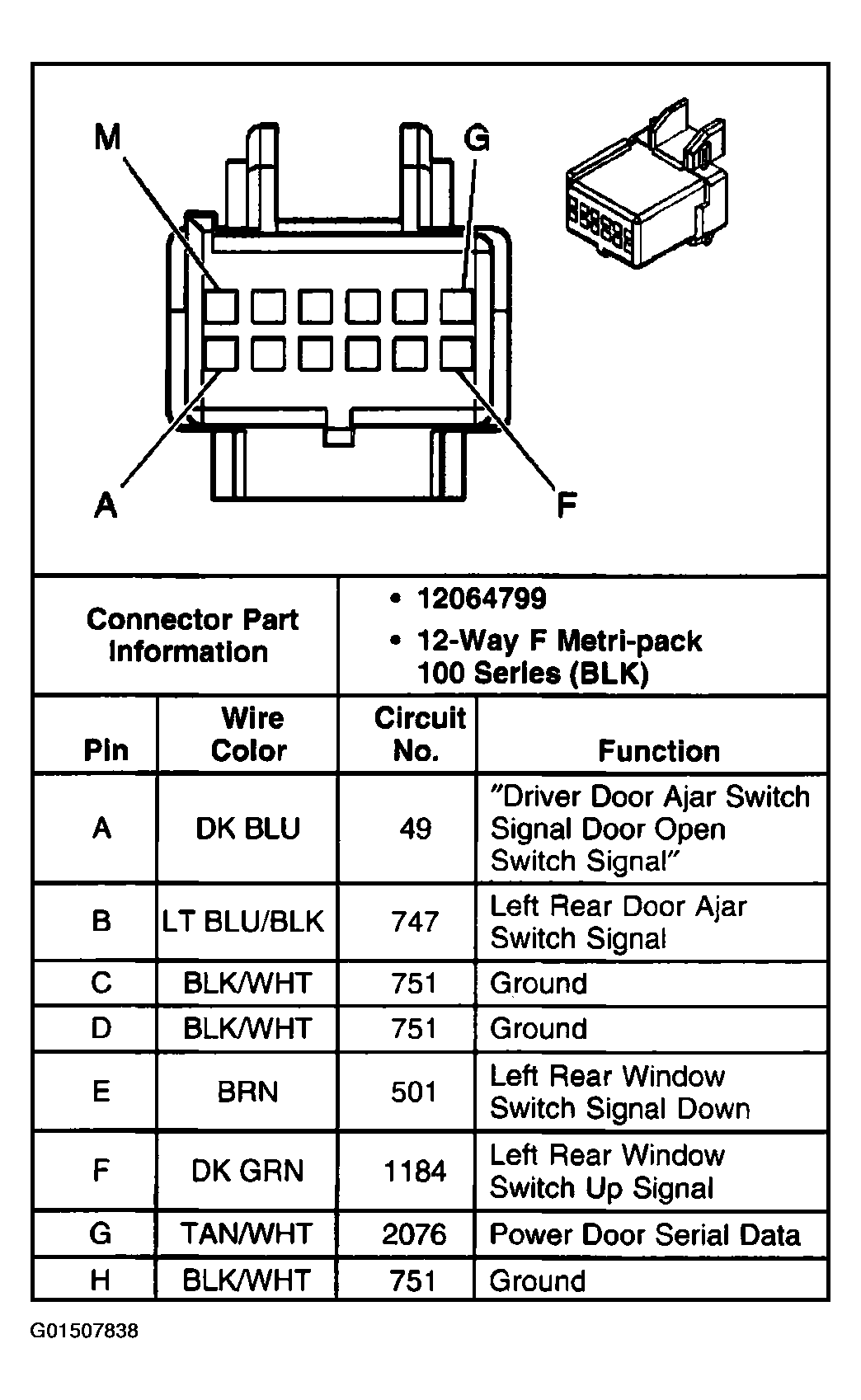

Fig 25: Identifying Left Rear Door Module (LRDM) C1 Connector Terminals (1 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 26: Identifying Left Rear Door Module (LRDM) C1 Connector Terminals (2 Of 2)
Courtesy of GENERAL MOTORS CORP.

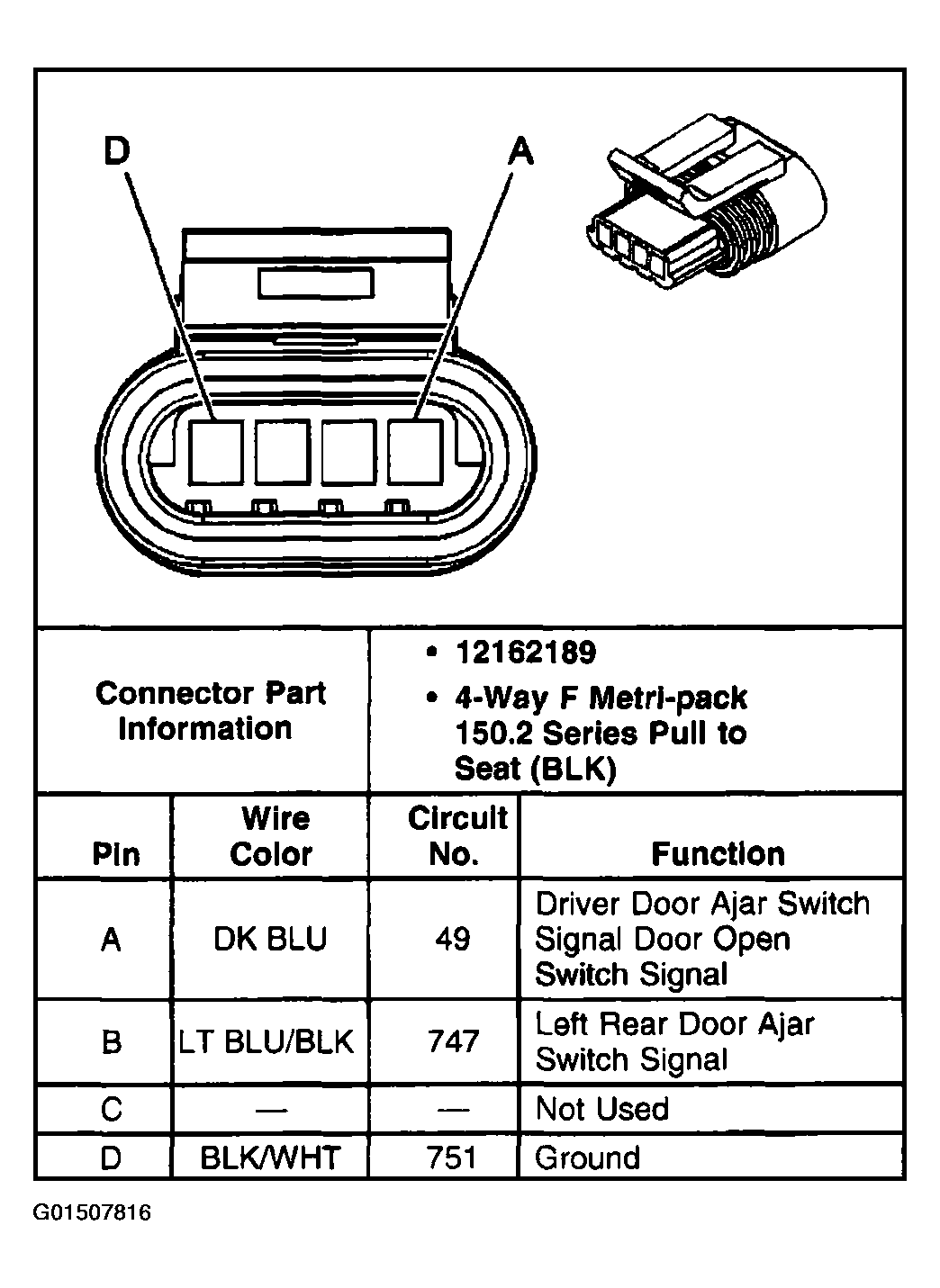

Fig 27: Identifying Left Rear Door Module (LRDM) C2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

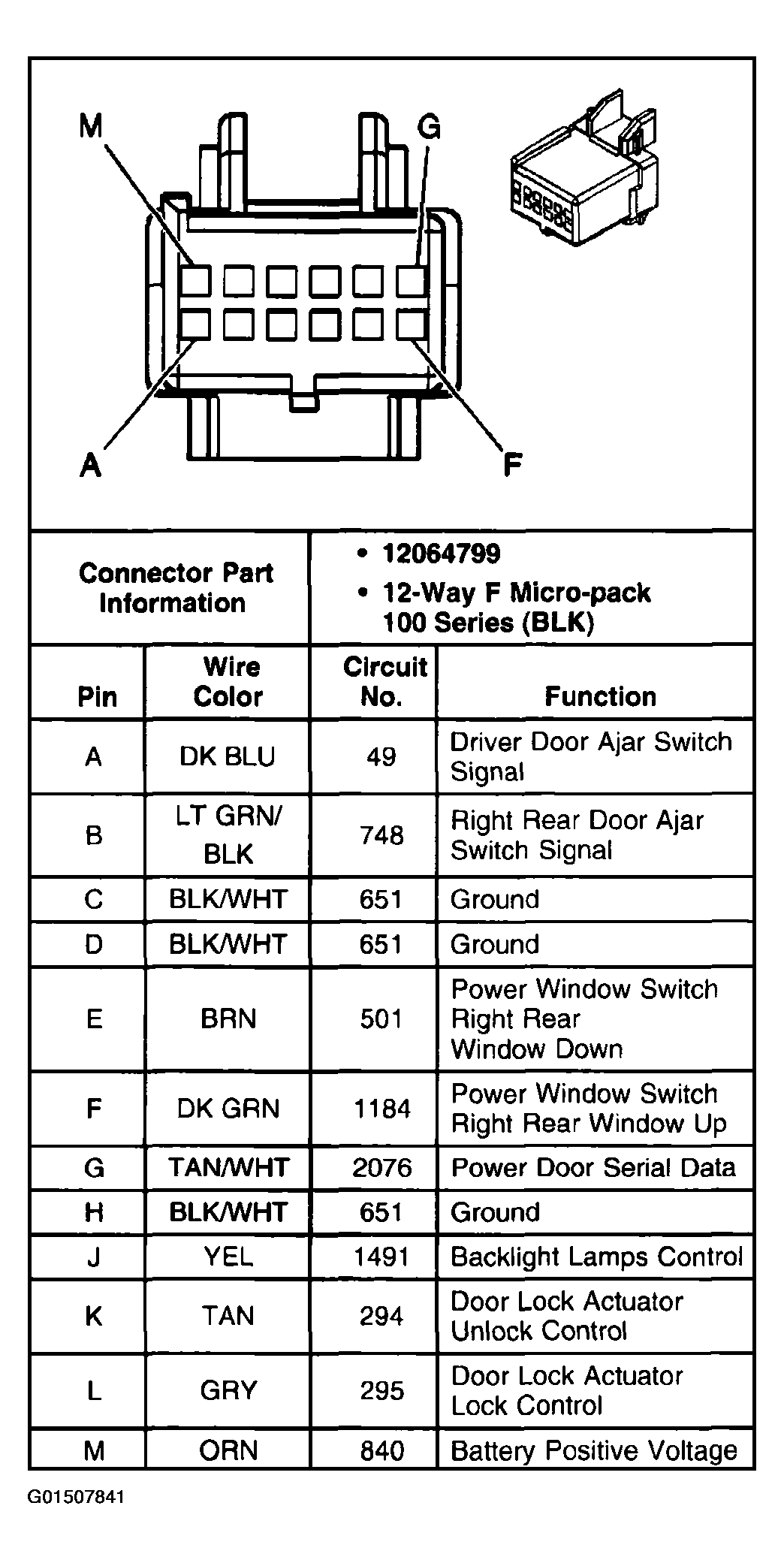

Fig 28: Identifying Right Rear Door Module (RRDM) C1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

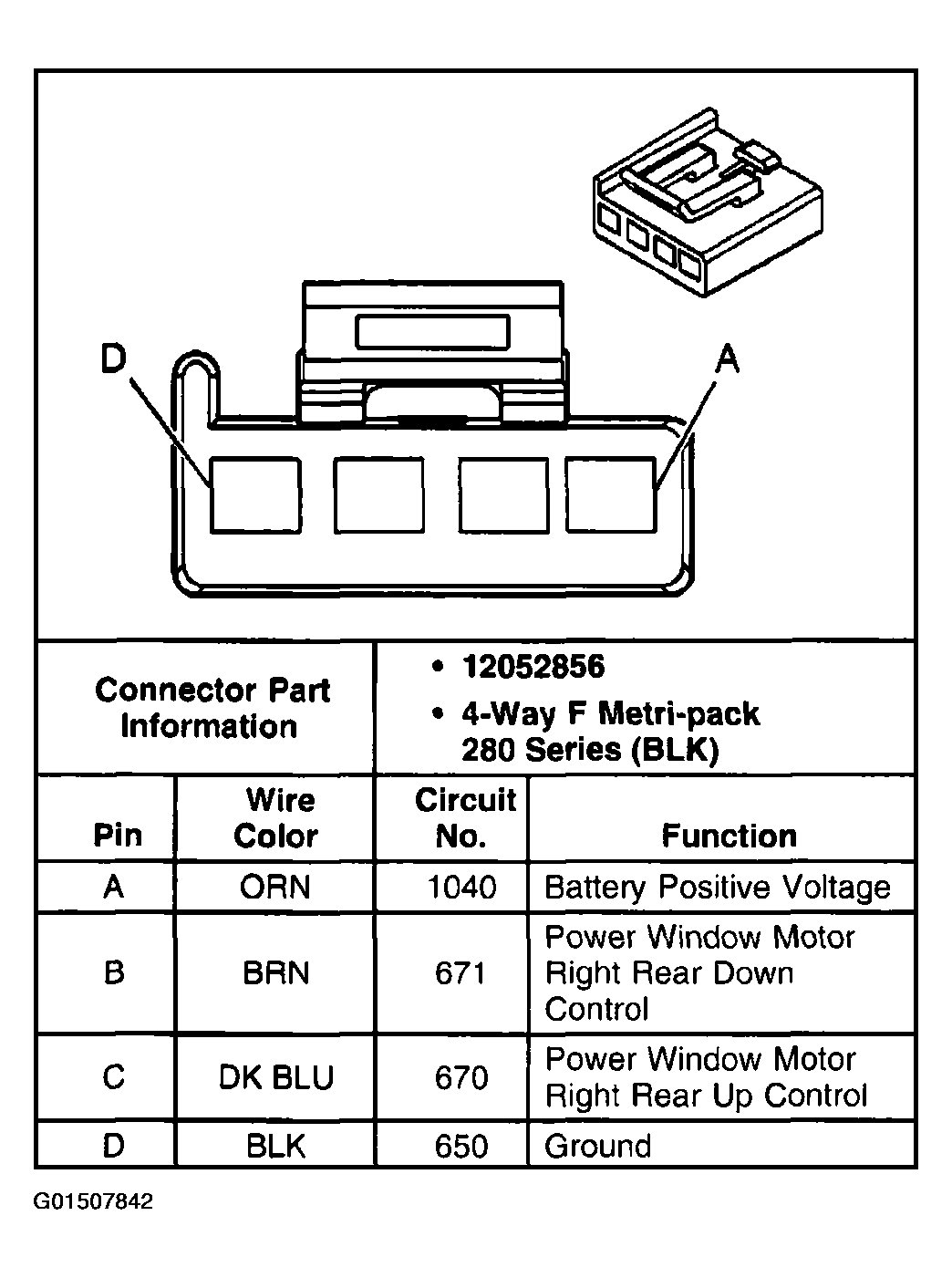

Fig 29: Identifying Right Rear Door Module (RRDM) C2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

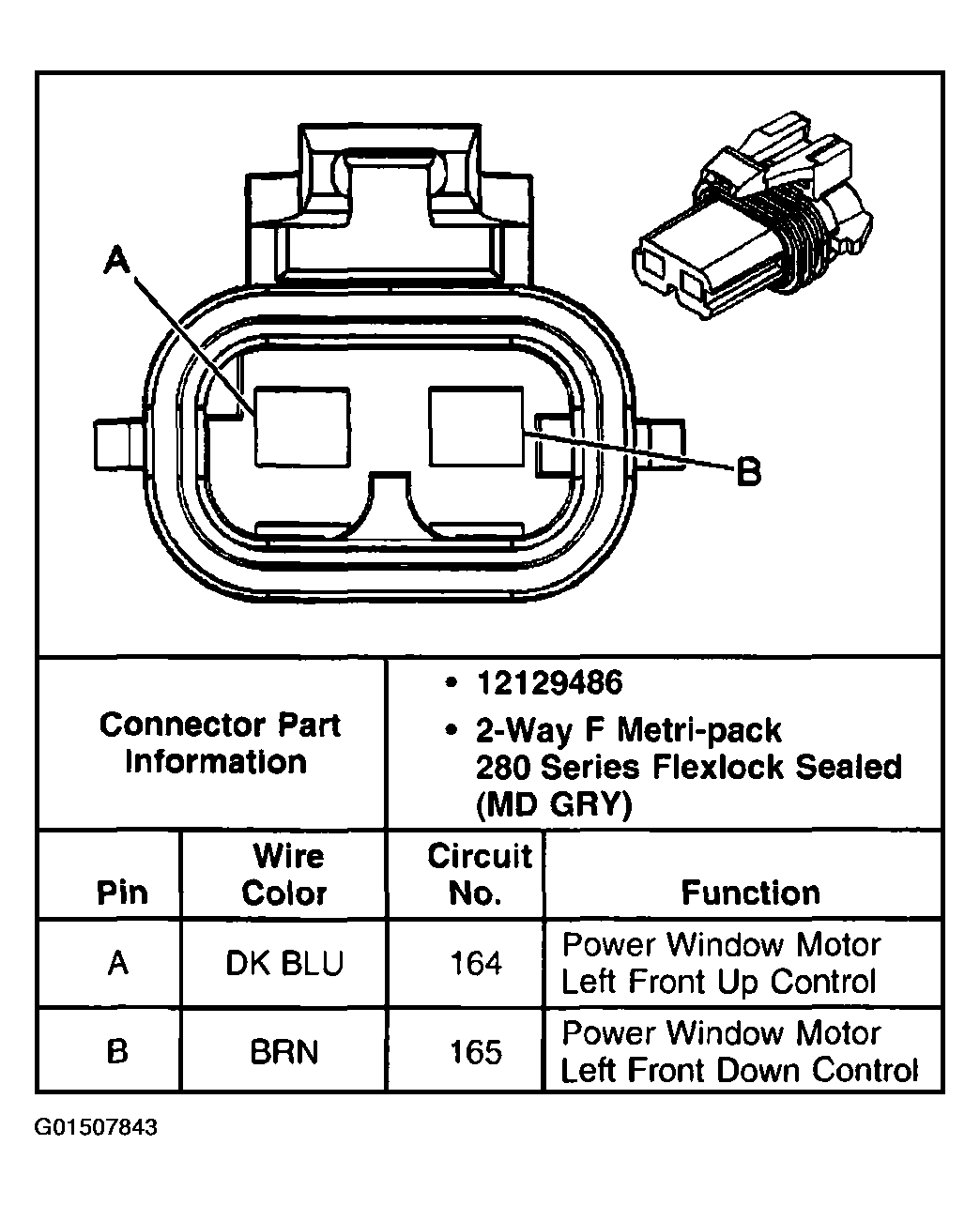

Fig 30: Identifying Window Motor Connector Terminals - Driver
Courtesy of GENERAL MOTORS CORP.

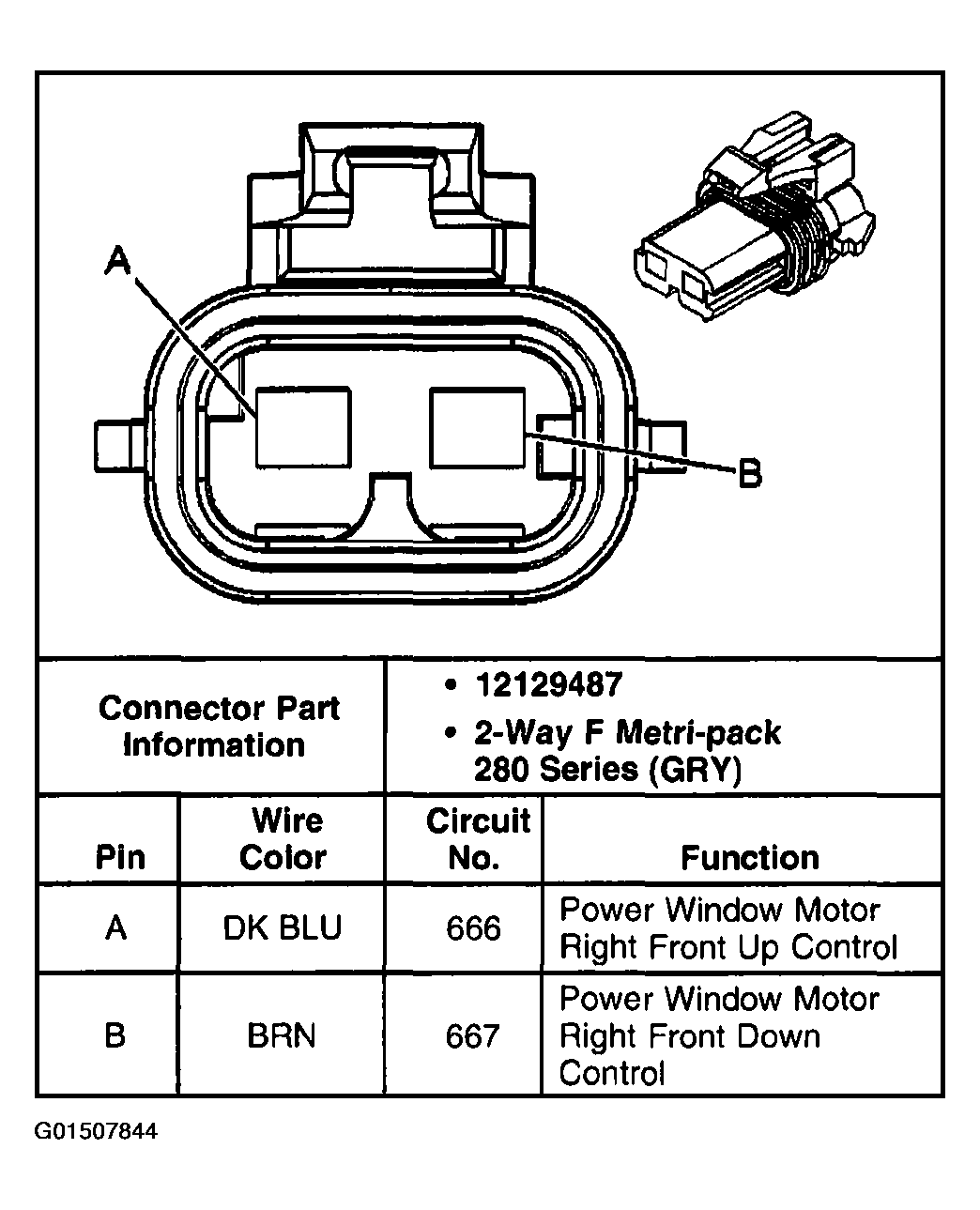

Fig 31: Identifying Window Motor Connector Terminals - Front Passenger
Courtesy of GENERAL MOTORS CORP.
Fig 32: Identifying Window Motor Connector Terminals - LR
Courtesy of GENERAL MOTORS CORP.

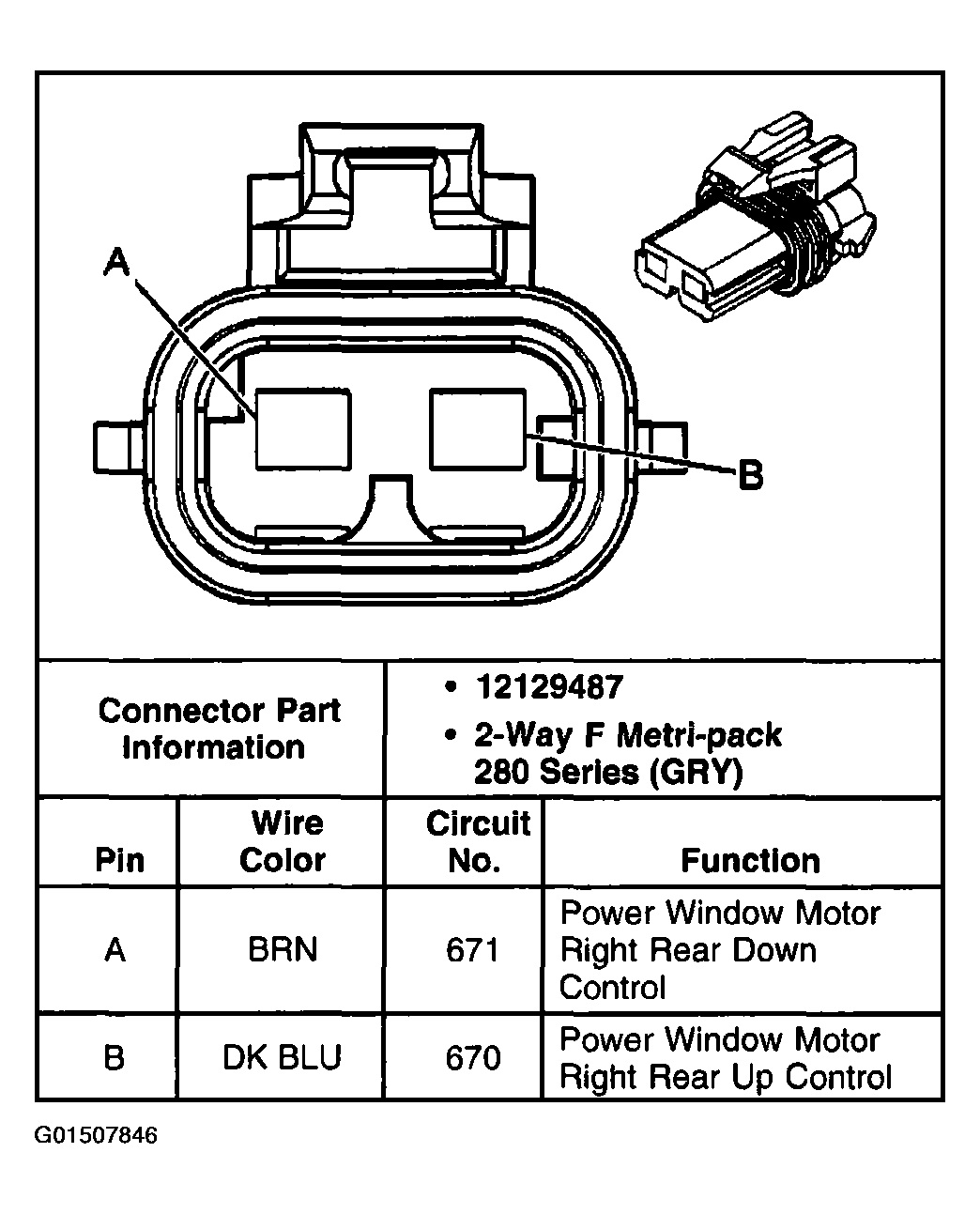

Fig 33: Identifying Window Motor Connector Terminals - RR
Courtesy of GENERAL MOTORS CORP.

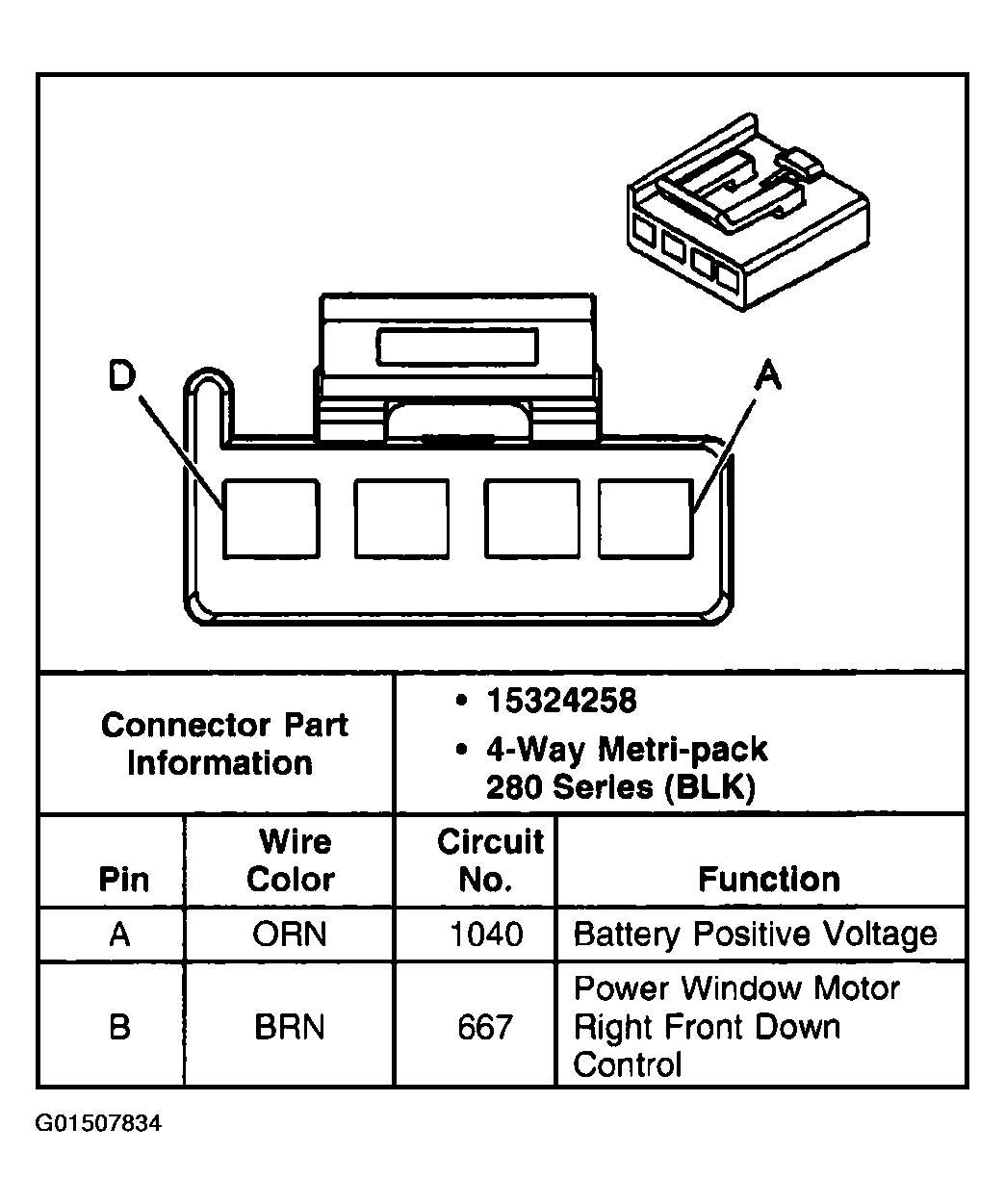

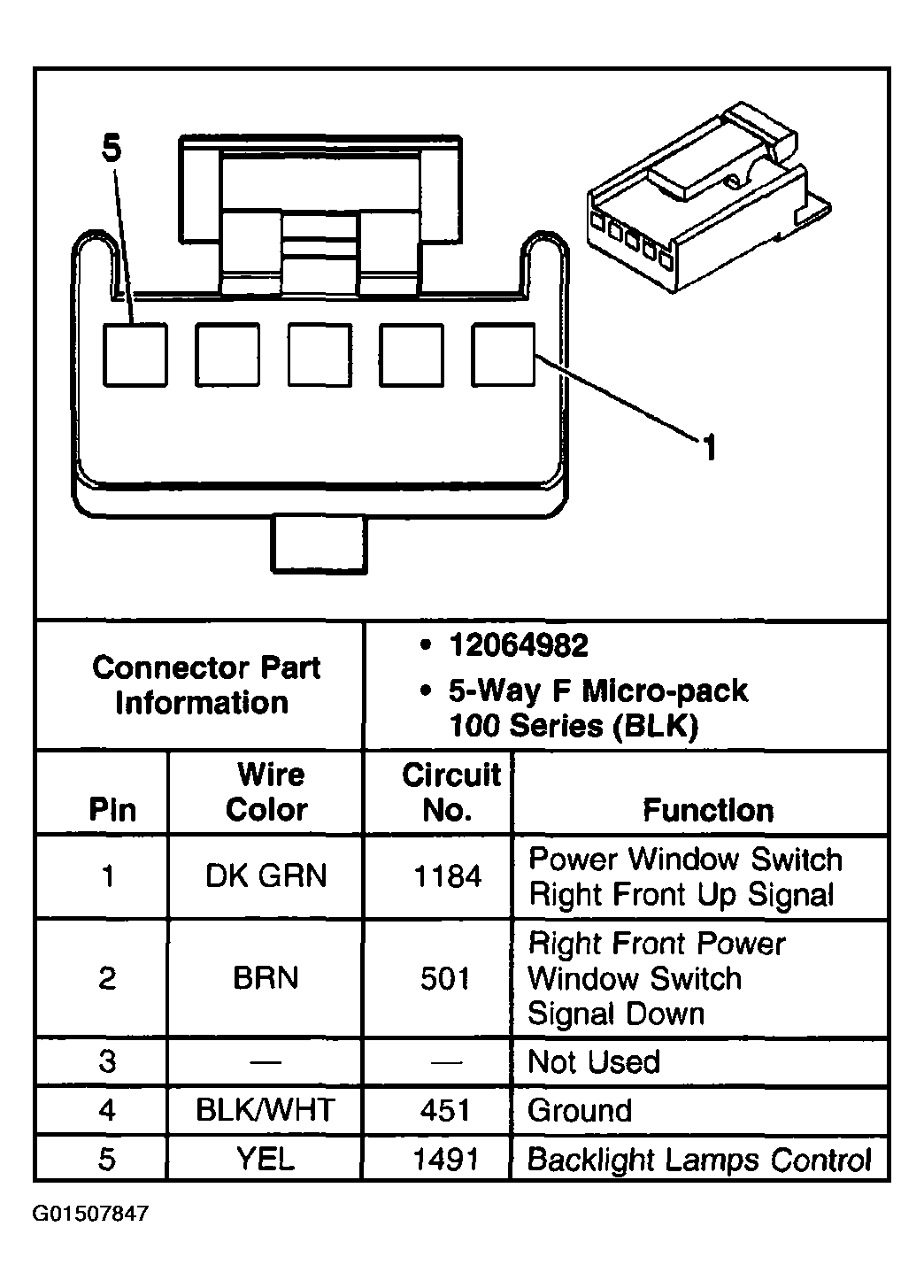

Fig 34: Identifying Window Switch Connector Terminals - Front Passenger
Courtesy of GENERAL MOTORS CORP.

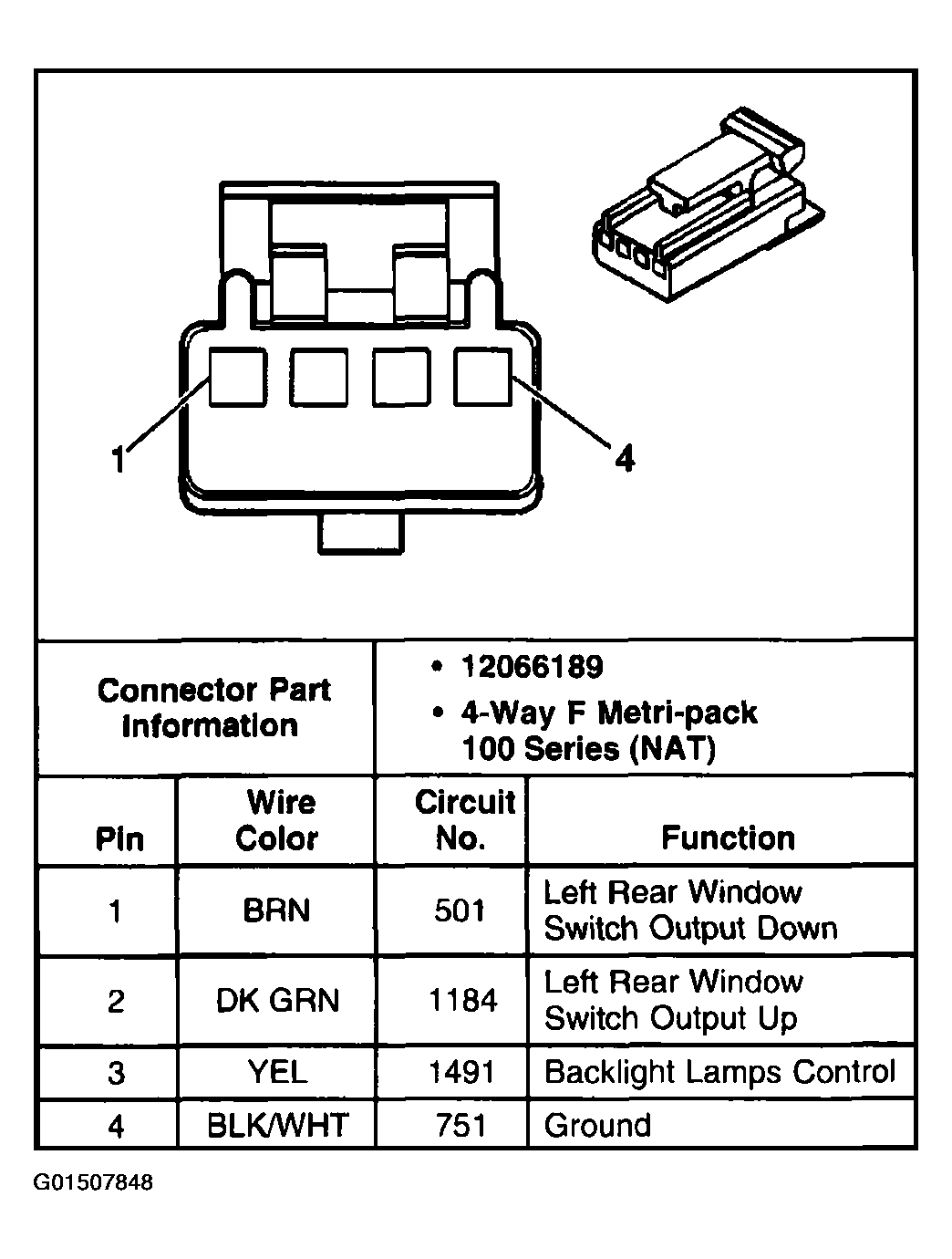

Fig 35: Identifying Window Switch Connector Terminals - LR
Courtesy of GENERAL MOTORS CORP.

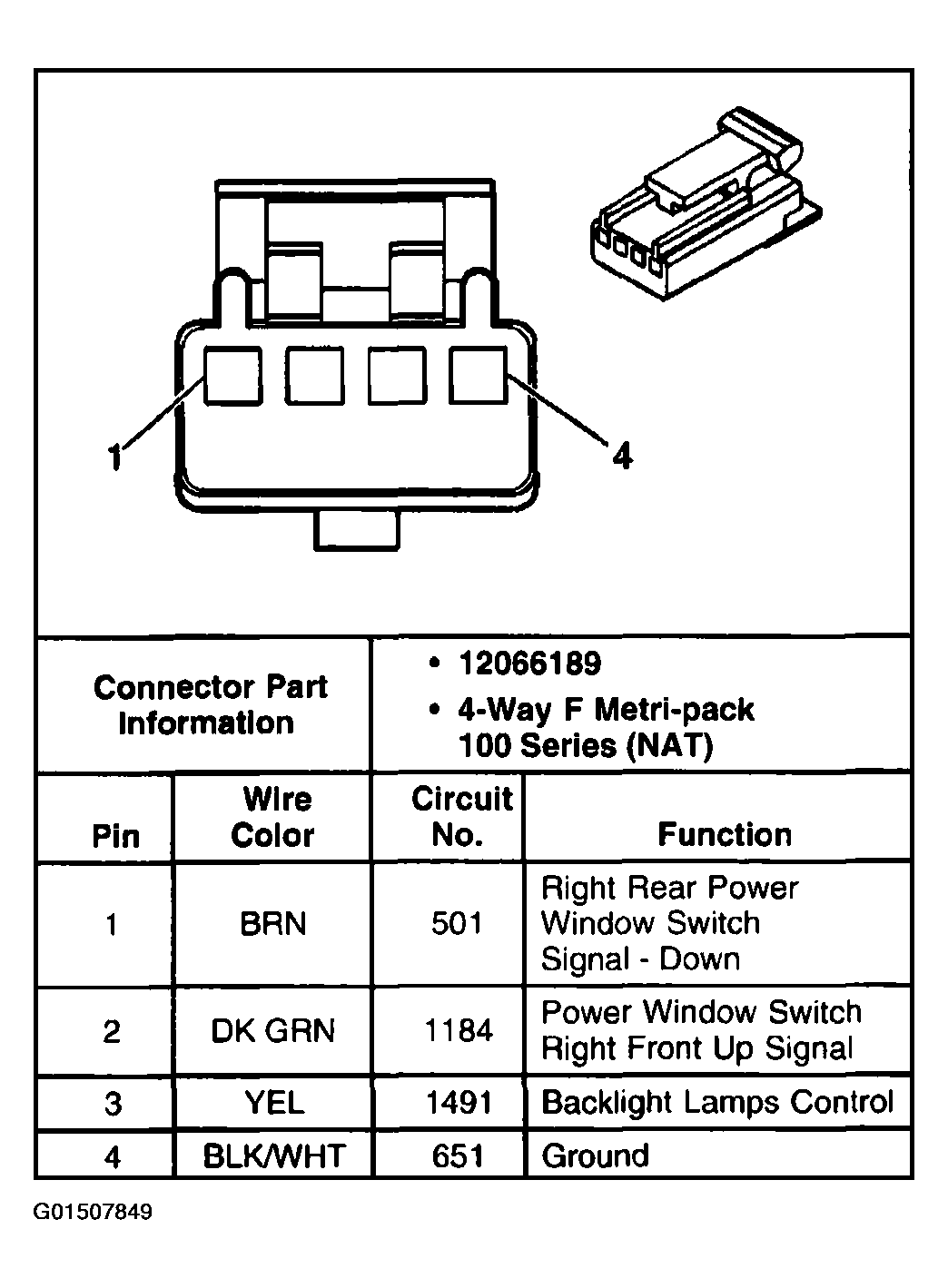

Fig 36: Identifying Window Switch Connector Terminals - RR
Courtesy of GENERAL MOTORS CORP.
