Turn Signal/Multifunction Switch
WARNING: This page is about a different car, the 2007 Saturn Vue. However, it is still accessible from the selected car via links, so may be relevant.
Turn Signal/Multifunction Switch Connector Parts Information
Connector Part Information
|

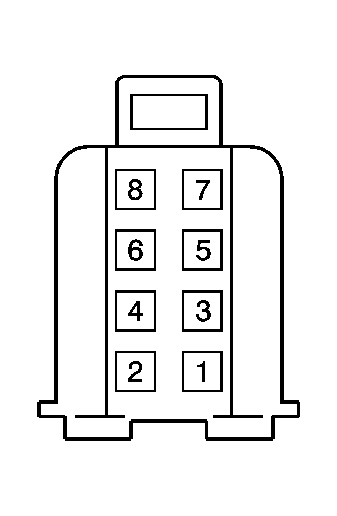

Turn Signal/Multifunction Switch Connector Terminal Identification
| Pin | Wire Color | Circuit No. | Function |
|---|---|---|---|
| 1 | BK | 550 | Ground |
| 2 | L-BU | 14 | Left Turn Signal Lamps Supply Voltage |
| 3 | OG | 240 | Battery Positive Voltage (w/o T82) |
| GY | 691 | Headlamp Relay Output (w/T82) | |
| 4 | PU | 16 | Turn Signal Flasher Signal |
| 5 | D-BU | 1201 | Headlamp Low Beam Signal |
| 6 | D-BU | 15 | Right Turn Signal Lamps Supply Voltage |
| 7 | PK | 1200 | Headlamp High Beam Signal |
| 8 | BN | 9 | Park Lamp Supply Voltage (w/o T82) |
| L-BU | 74 | Park Lamp Switch Signal (w/T82) |
