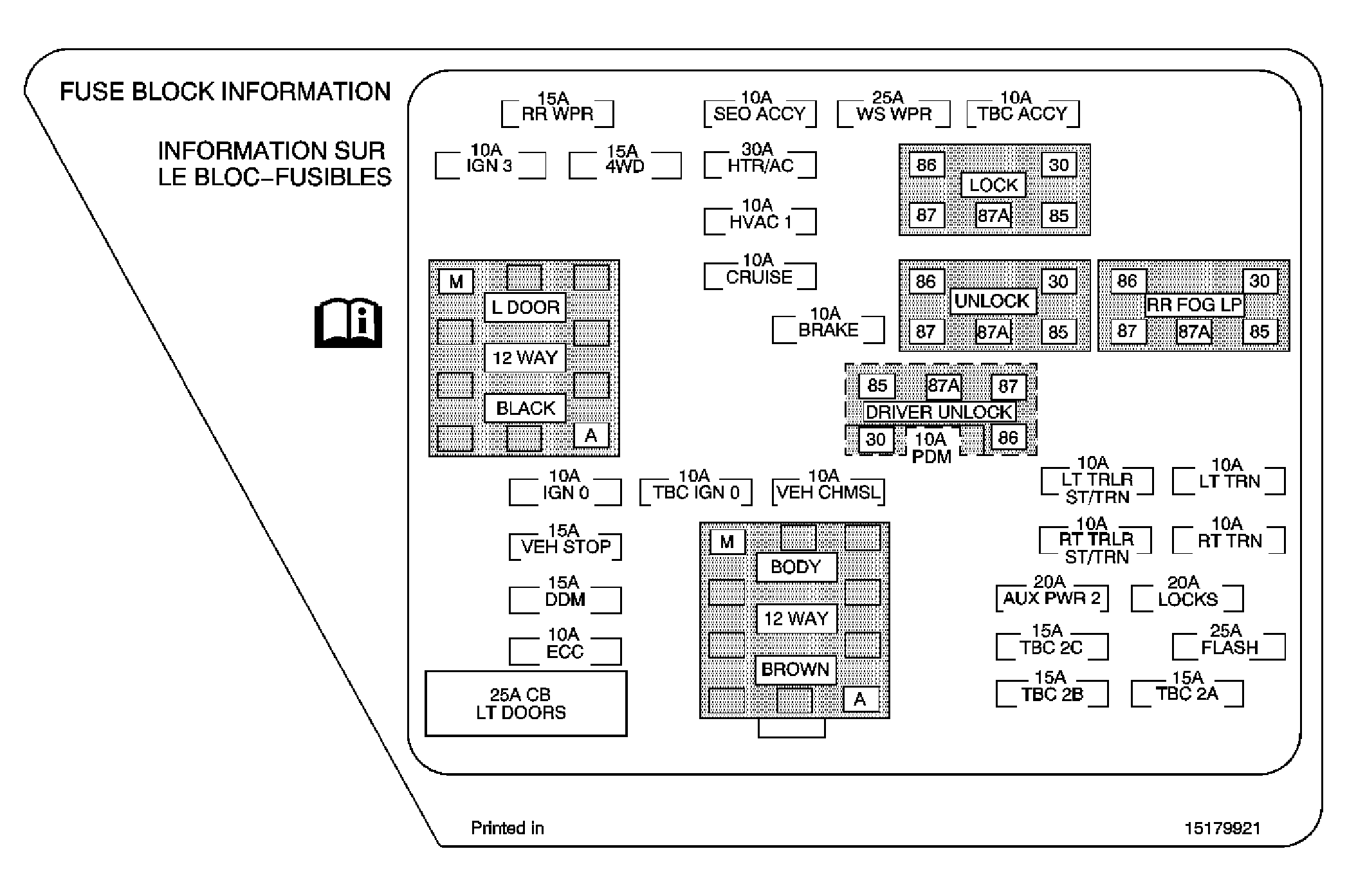

Fuse Block - I/P Label
Electrical Center Identification Views
| Device | Rating | Description |
|---|---|---|
| RR WPR Fuse | 15A | Rear Window Wiper/Washer Switch |
| SEO ACCY Fuse | 10A | Body Builder Provision |
| WS WPR Fuse | 25A | Windshield Wiper Motor and Module |
| TBC ACCY Fuse | 10A | Body Control Module (BCM) |
| IGN 3 Fuse | 10A | Heated Seat Module - LR/RR |
| 4WD Fuse | 15A | Air Suspension Module, Ride Height Switch, Transfer Case Shift Control Switch |
| HTR A/C Fuse | 30A | Not Used |
| LOCK Relay | - | Door Lock Actuator - Liftgate, Door Latch Assembly - LR, Door Latch Assembly - RR |
| HVAC 1 Fuse | 10A | HVAC Control Module, HVAC Actuators, Inside Rearview Mirror |
| L DOOR | - | Fuse Block - I/P C4 (Driver Door Harness) |
| CRUISE Fuse | 10A | Cruise Control Switch |
| UNLOCK Relay | - | Door Lock Actuator - Liftgate, Door Latch Assembly - LR, Door Latch Assembly - RR |
| RR FOG LP Relay | - | Not Used |
| BRAKE Fuse | 10A | Stop Lamp Switch |
| DRIVER UNLOCK Relay | - | Not Used |
| PDM Fuse | 10A | Front Passenger Door Module (FPDM) |
| IGN O Fuse | 10A | Automatic Transmission, Powertrain Control Module (PCM), Shift Lock Control Keylock Solenoid |
| TBC IGN O Fuse | 10A | Body Control Module (BCM) |
| VEH CHMSL Fuse | 10A | CHMSL Stop Lamp, Trailer Wiring Provisions |
| LT TRLR ST/TRN Fuse | 10A | Trailer Wiring Provisions |
| LT TRN Fuse | 10A | Instrument Panel Cluster (IPC), Side Marker Lamps - LF/LR, Turn Signal Lamp - LR, Turn/Park Lamp - LF |
| VEH STOP Fuse | 15A | Turn Signal/Hazard Flasher Module, VEH CHMSL Fuse |
| BODY | - | Relay Block - Body C3 (Body Harness) |
| RT TRLR ST/TRN Fuse | 10A | Trailer Wiring Provisions |
| RT TRN Fuse | 10A | Instrument Panel Cluster (IPC), Side Marker Lamps - RF/RR, Turn Signal Lamp - RR, Turn/Park Lamp - RF |
| DDM Fuse | 15A | Driver Door Module (DDM) |
| AUX PWR 2 Fuse | 20A | Midgate |
| LOCKS Fuse | 20A | Door Lock/Unlock Relay |
| ECC Fuse | 10A | Liftgate Door Lock Relay |
| TBC 2C Fuse | 15A | Body Control Module (BCM) |
| FLASH Fuse | 25A | Turn Signal/Hazard Flasher Module |
| LT DOORS CB | 25A | Window Switch - LR, Driver Door Module (DDM) |
| TBC 2B Fuse | 15A | Body Control Module (BCM) |
| TBC 2A Fuse | 15A | Body Control Module (BCM) |
