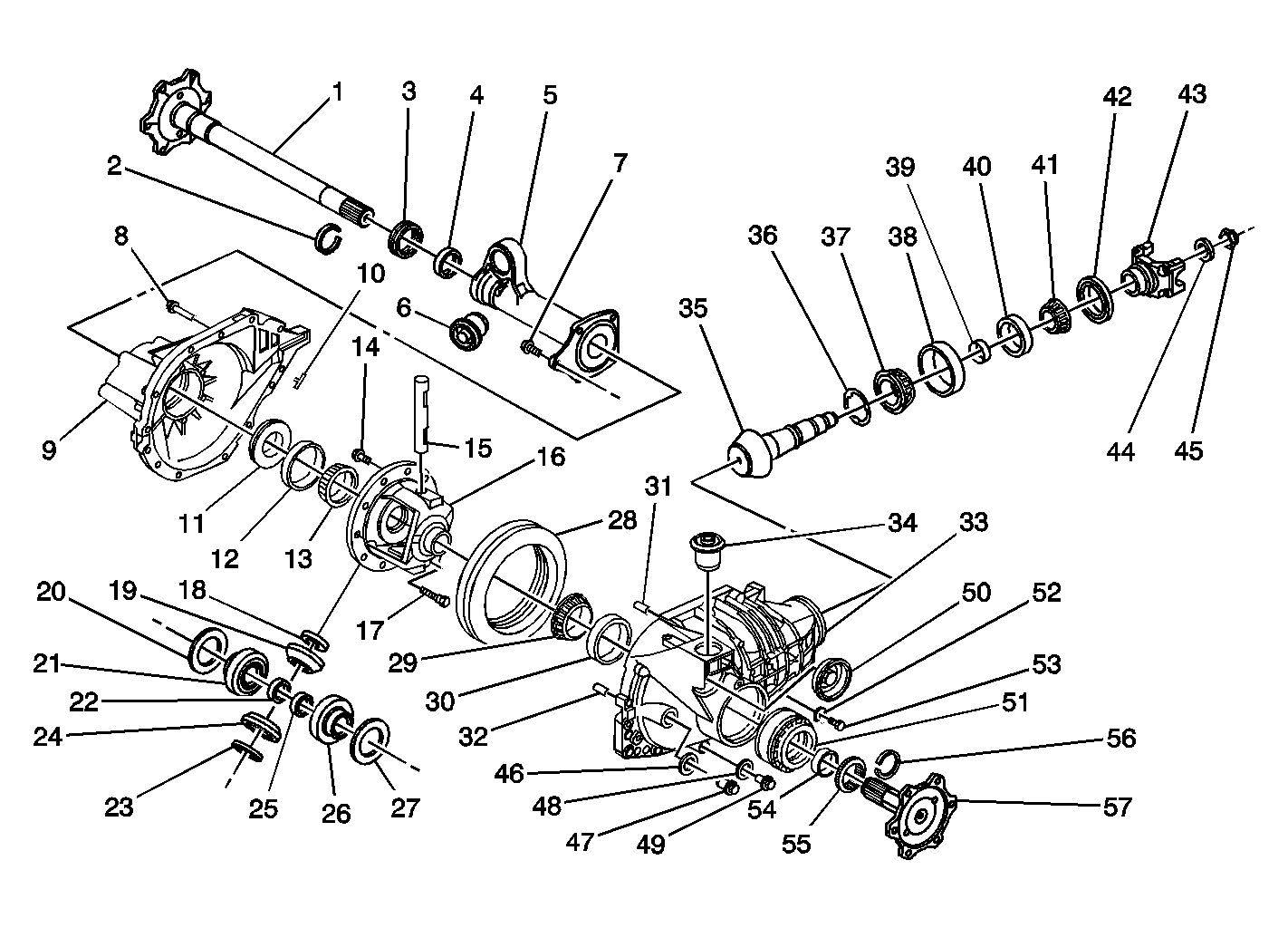

Front Drive Axle Disassembled Views
WARNING: This page is about a different car, the 2007 Hummer H2. However, it is still accessible from the selected car via links, so may be relevant.
| Callout | Component Name |
|---|---|
| 1 | Front Drive Axle Inner Shaft |
| 2 | Front Drive Axle Inner Shaft Retaining Ring |
| 3 | Front Drive Axle Inner Shaft Seal |
| 4 | Front Drive Axle Inner Shaft Bearing |
| 5 | Front Drive Axle Inner Shaft Housing |
| 6 | Front Drive Axle Housing Bracket Bushing |
| 7 | Front Drive Axle Inner Shaft Housing Bolt |
| 8 | Front Differential Carrier Case Bolt |
| 9 | Front Differential Carrier Case Half |
| 10 | Front Differential Bearing Adjuster Lock Pin |
| 11 | Front Differential Bearing Adjuster Nut and Sleeve |
| 12 | Front Differential Case Side Bearing Cup |
| 13 | Front Differential Case Side Bearing |
| 14 | Front Differential Ring Gear Bolt |
| 15 | Front Differential Pinion Gear Shaft |
| 16 | Front Differential Case |
| 17 | Differential Pinion Gear Shaft Lock Bolt |
| 18 | Differential Pinion Gear Thrust Washer |
| 19 | Differential Pinion Gear |
| 20 | Differential Side Gear Thrust Washer |
| 21 | Differential Side Gear |
| 22 | Front Differential Side Gear Spacer |
| 23 | Differential Pinion Gear Thrust Washer |
| 24 | Differential Pinion Gear |
| 25 | Front Differential Side Gear Spacer |
| 26 | Differential Side Gear |
| 27 | Differential Side Gear Thrust Washer |
| 28 | Front Differential Ring Gear |
| 29 | Front Differential Case Side Bearing |
| 30 | Front Differential Side Gear Bearing Cup |
| 31 | Front Differential Case Half Lock Pin |
| 32 | Front Differential Case Half Lock Pin |
| 33 | Front Differential Carrier Case Half |
| 34 | Front Differential Carrier Bushing |
| 35 | Front Differential Drive Pinion Gear |
| 36 | Front Differntial Drive Pinion Gear Inner Bearing Shim |
| 37 | Front Differential Drive Pinion Inner Bearing |
| 38 | Front Differential Drive Pinion Inner Bearing Cup |
| 39 | Front Differential Drive Pinion Gear Bearing Spacer |
| 40 | Front Differential Drive Pinion Gear Outer Bearing Cup |
| 41 | Front Differential Drive Pinion Gear Outer Bearing |
| 42 | Front Differential Drive Pinion Bearing Gear Oil Seal |
| 43 | Front Differential Drive Pinion Bearing Gear Yoke |
| 44 | Front Differential Drive Pinion Bearing Gear Yoke Washer |
| 45 | Front Differential Drive Pinion Bearing Gear Yoke Nut |
| 46 | Front Differential Carrier Oil Drain Plug Washer |
| 47 | Front Differential Carrier Oil Drain Plug |
| 48 | Front Differential Carrier Oil Fill Plug Washer |
| 49 | Front Differential Carrier Oil Fill Plug |
| 50 | Front Differential Carrier Hole Plug |
| 51 | Front Differential Bearing Adjuster and O-Ring Seal |
| 52 | Front Differential Bearing Adjuster Nut Lock |
| 53 | Bolt |
| 54 | Front Drive Axle Inner Shaft Bearing |
| 55 | Front Drive Axle Inner Shaft Bearing |
| 56 | Front Drive Axle Inner Shaft Retaining Ring |
| 57 | Front Drive Axle Inner Shaft |
