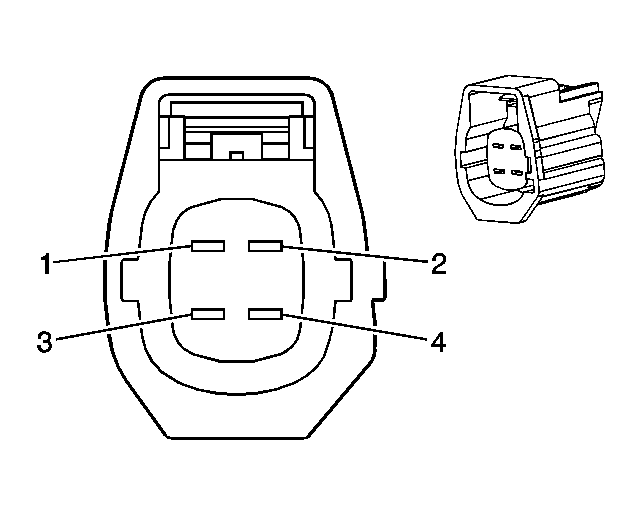

Electronic Brake Control Module (EBCM) X1
Courtesy of GENERAL MOTORS CORP. Electronic Brake Control Module (EBCM) X1
| Pin |
Wire |
Circuit |
Function |
| 1 |
0.35 PK |
1439 |
Ignition Voltage |
| 2 |
3 OG |
540 |
Battery Positive Voltage |
| 3 |
- |
- |
Not Used |
| 4 |
3 BK |
850 |
Ground |
Connector Part Information
- OEM: 6189-1048
- Service: See Catalog
- Description: 4-Way F 025/187 Sealed (BK)
|
Terminal Part Information
- Pins: 1
- Terminal/Tray: 8100-3455/22
- Core/Insulation Crimp: 7/7
- Release Tool/Test Probe: 15315247/J-35616-64A (L-BU)
- Pins: 3, 4
- Terminal/Tray: 8100-0468/6
- Core/Insulation Crimp: F/5
- Release Tool/Test Probe: 12094430/J-35616-40 (BU)
|
