Door Lock/Window Switch - Passenger

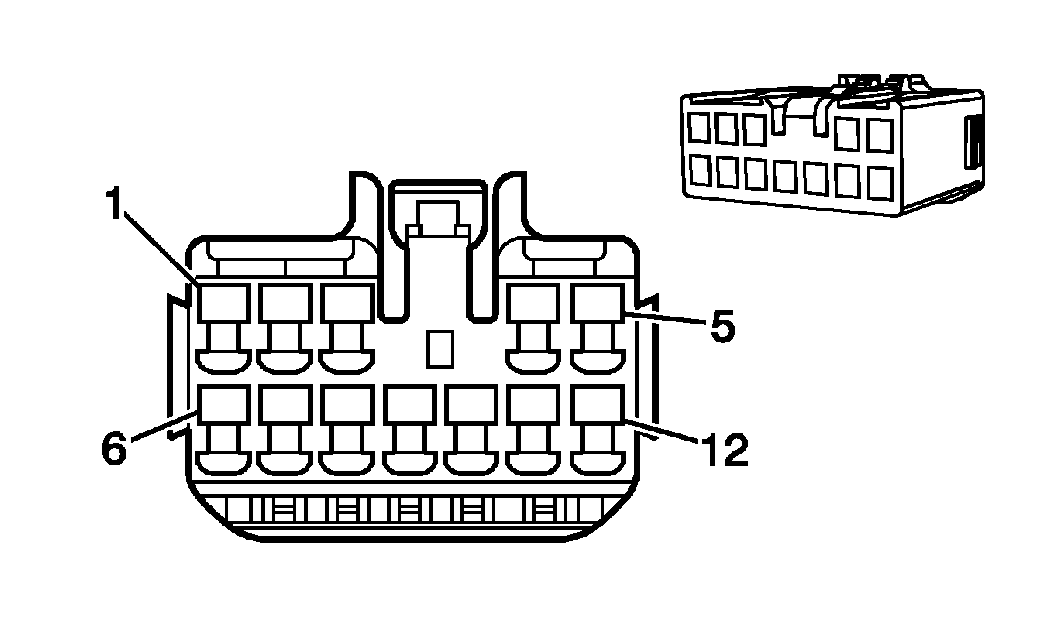

Courtesy of GENERAL MOTORS CORP. Door Lock and Window Switch - Passenger
| Pin |
Wire |
Circuit |
Function |
| 1-2 |
- |
- |
Not Used |
| 3 |
0.35 D-BU |
245 |
Passenger Door Lock Switch Unlock Control |
| 4 |
0.35 L-BU |
244 |
Passenger Door Lock Switch Lock Control |
| 5 |
2 BK |
1550 |
Ground |
| 6 |
0.35 BN |
9 |
Park Lamp Control |
| 7 |
0.35 D-BU |
1307 |
Power Window Master Switch Lockout Signal |
| 8 |
0.35 TN |
167 |
Power Window Master Switch Right Front Down Signal |
| 9 |
0.35 L-BU |
166 |
Power Window Master Switch Right Front Up Signal |
| 10 |
2 BN |
667 |
Power Window Motor Right Front Down Control |
| 11 |
2 YE |
443 |
Ignition Voltage |
| 12 |
2 D-BU |
666 |
Power Window Motor Right Front Up Control |
Connector Part Information
- OEM: 7283-1120
- Service: See Catalog
- Description: 12-Way F 090-II (WH)
|
Terminal Part Information
- Pins: 3-4, 6-9
- Terminal/Tray: 7116-4020/11
- Core/Insulation Crimp: E/C
- Release Tool/Test Probe: 15315247/J-35616-18 (BK)
- Pins: 5, 10-12
- Terminal/Tray: 7116-4022/11
- Core/Insulation Crimp: 4/A
- Release Tool/Test Probe: 15315247/J-35616-18 (BK)
|
