Circuit Protection Devices
CIRCUIT PROTECTION DEVICES
| Component | Component Location |
|---|---|
| Dash Fuse Box | Below left side of dash, at kick panel. |
| Diode (Z08) | Taped inside control wire harness, above left kick panel. |
| Diodes (Z01, Z02, Z09 & Z12) | Taped inside main wire harness, near dash fuse box. |
| Diodes (Z05, Z06, Z07 & Z10) | Taped inside engine wire harness, near TCM. |

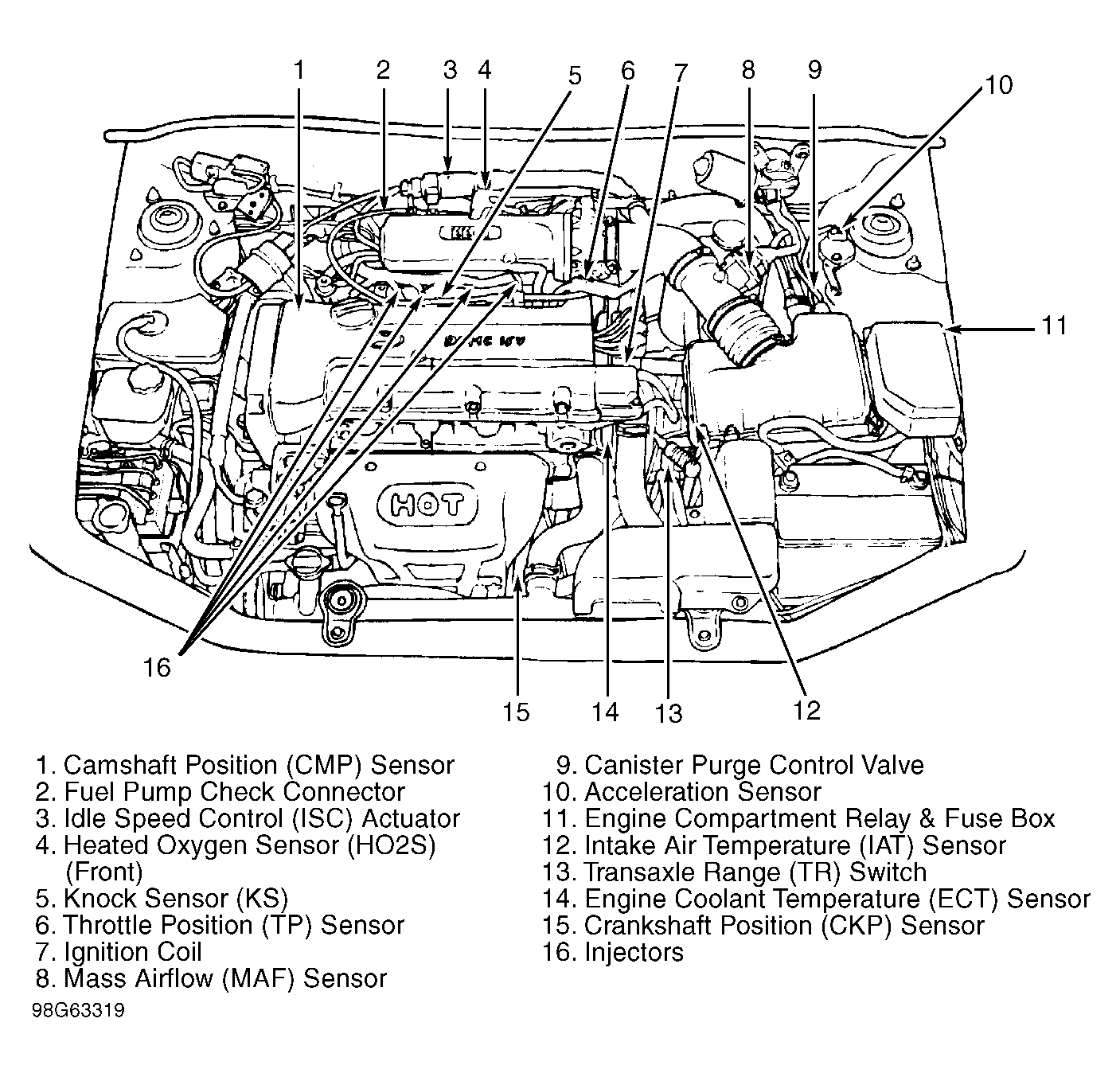

| Engine Compartment Relay & Fuse Box | Left side of engine compartment, in front of shock tower. See Figure . |
| Fusible Links (A Through K) | In engine compartment relay & fuse box. |
| Passenger Compartment Relay Box | Behind left side of dash, left of steering column. |
