Santa Fe

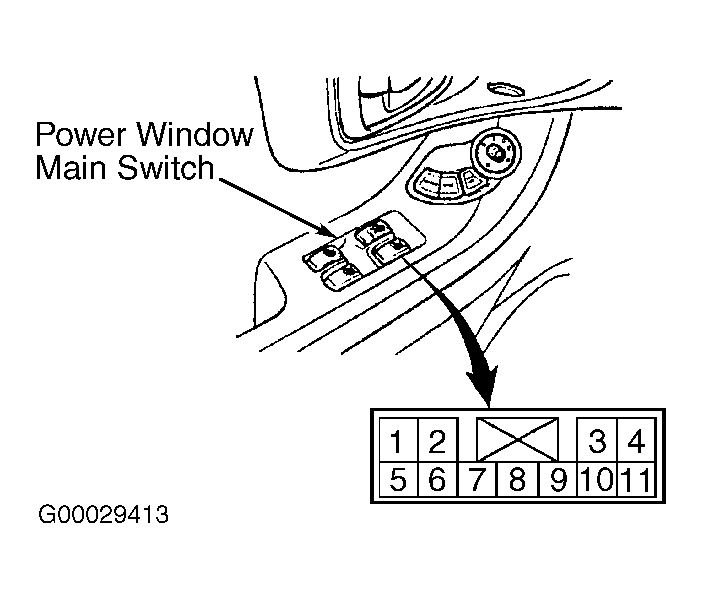

Remove main switch. Check continuity between specified terminals with switch in specified position. See MAIN SWITCH CONTINUITY (SANTA FE) table. See Fig 1. If continuity is not as specified, replace main switch.
MAIN SWITCH CONTINUITY (SANTA FE)
| Switch Position | Continuity Between Terminals No. | |
|---|---|---|
| Left Front | ||
| Up | 3 & 9; 4 & 10 | |
| Off | 3, 4 & 9 | |
| Down | 3 & 10; 4 & 9 | |
| Right Front | ||
| Up | 1 & 10; 8 & 9 | |
| Off | 1, 8 & 9 | |
| Down | 1 & 9; 8 & 10 | |
| Left Rear | ||
| Up | 7 & 10; 9 & 11 | |
| Off | 7, 9 & 11 | |
| Down | 7 & 9; 10 & 11 | |
| Right Rear | ||
| Up | 5 & 10; 6 & 9 | |
| Off | 5, 6 & 9 | |
| Down | 5 & 9; 6 & 10 | |
