Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

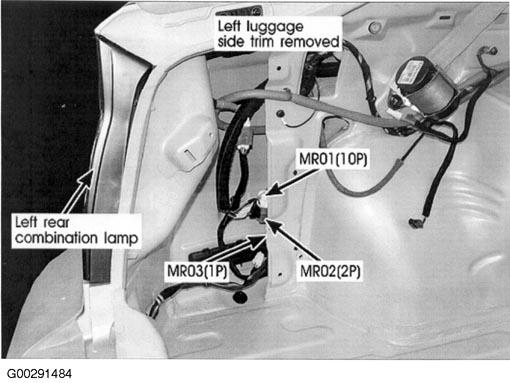

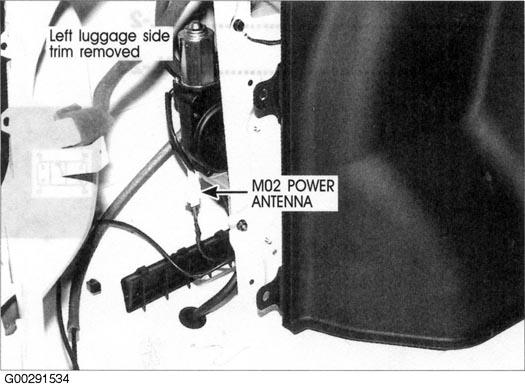

Fig 1: Left Side Of Trunk Room
Courtesy of HYUNDAI MOTOR CO.
Fig 2: Lower Right Side Of Dash
Courtesy of HYUNDAI MOTOR CO.

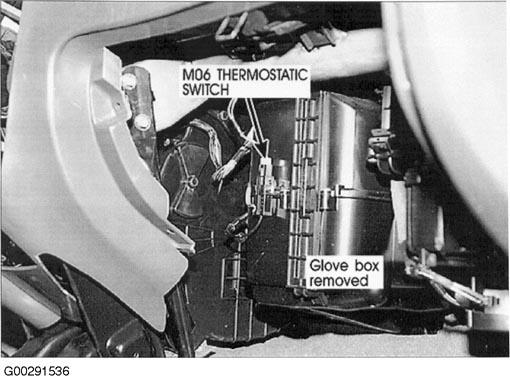

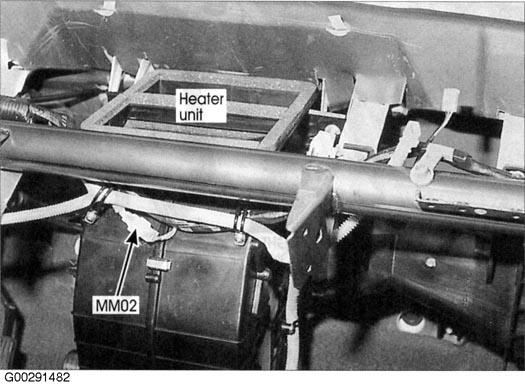

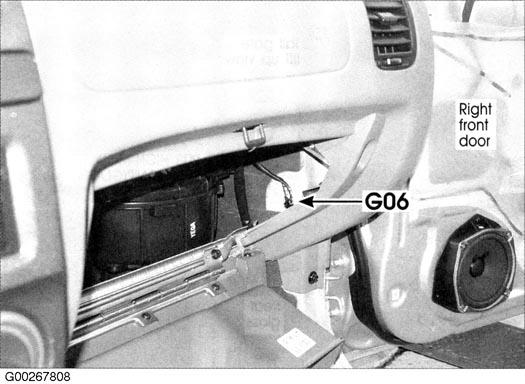

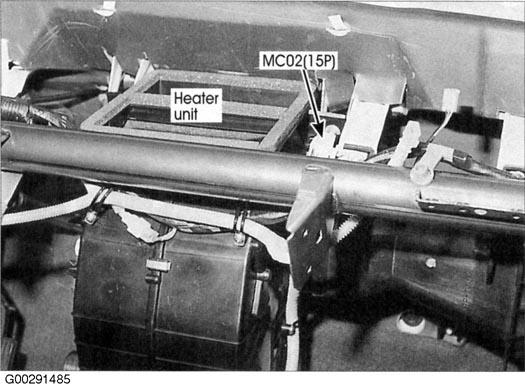

Fig 3: Behind Glove Box
Courtesy of HYUNDAI MOTOR CO.

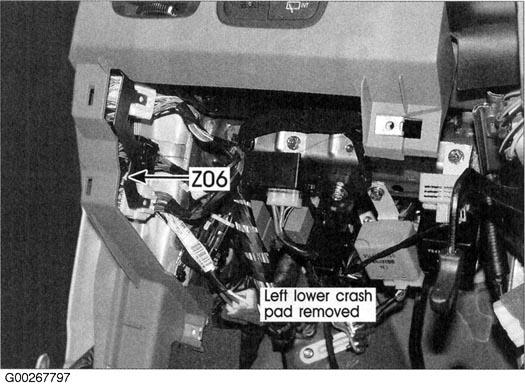

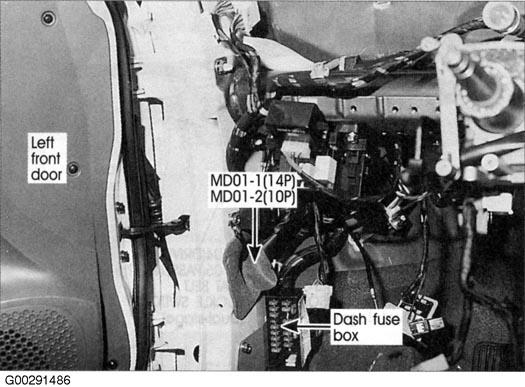

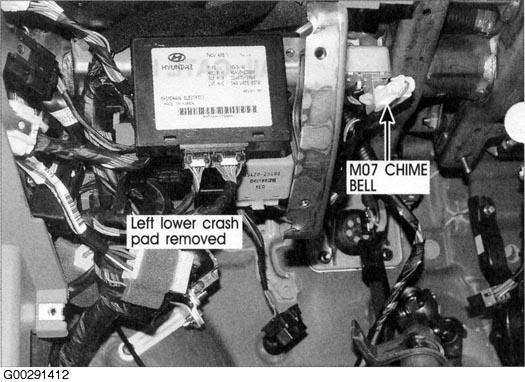

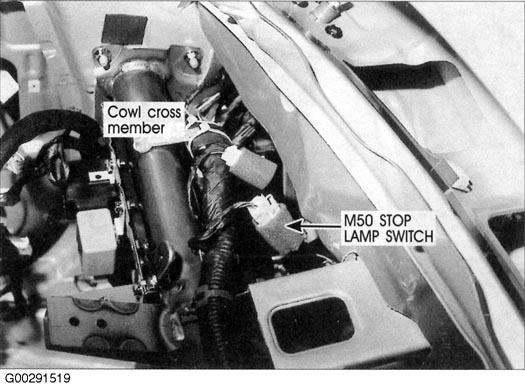

Fig 4: Lower Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 5: Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 6: Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.

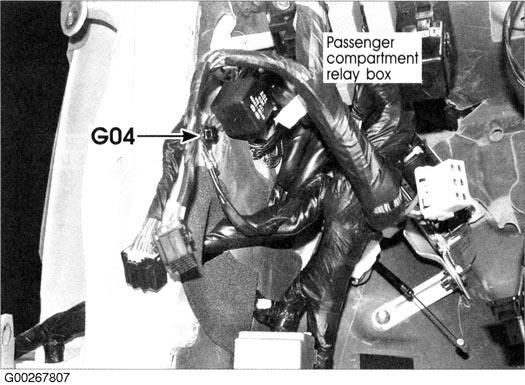

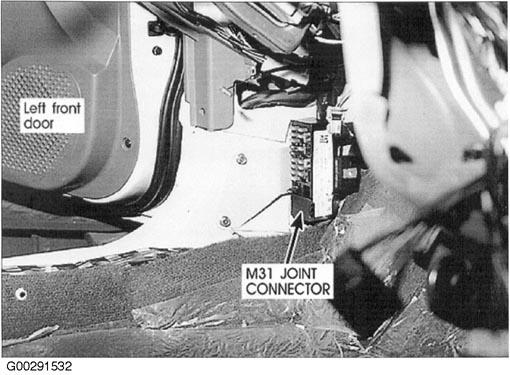

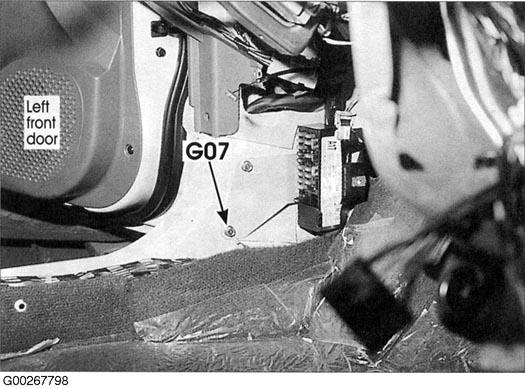

Fig 7: Left Kick Panel
Courtesy of HYUNDAI MOTOR CO.

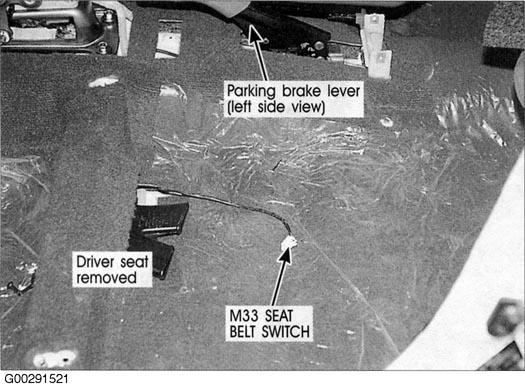

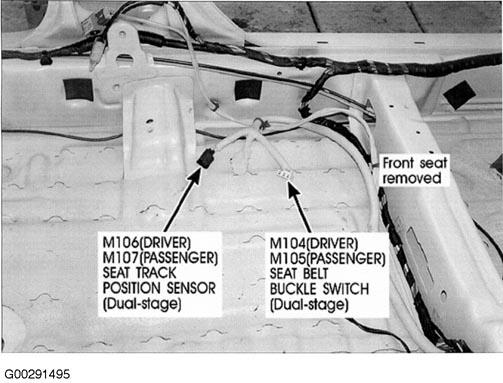

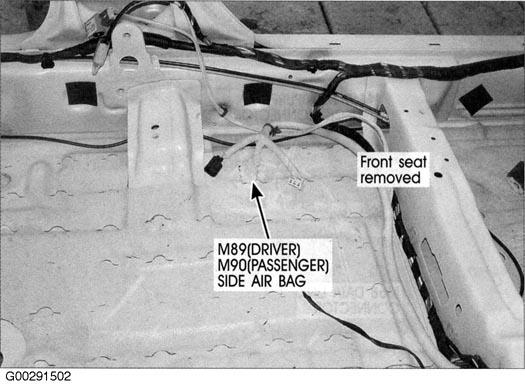

Fig 8: Under Driver Seat
Courtesy of HYUNDAI MOTOR CO.
Fig 9: Left "A" Pillar
Courtesy of HYUNDAI MOTOR CO.

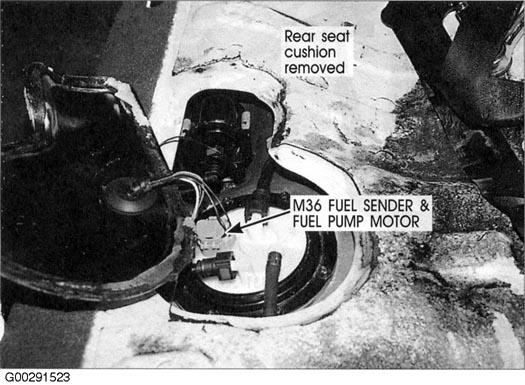

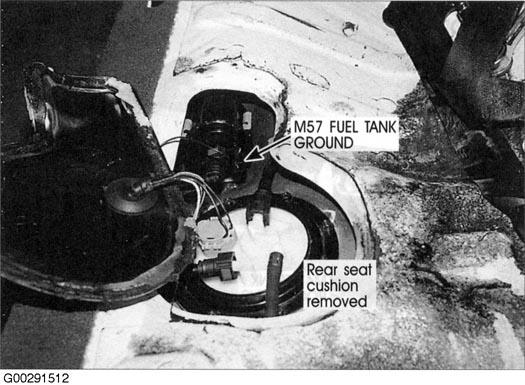

Fig 10: Under Rear Seat
Courtesy of HYUNDAI MOTOR CO.

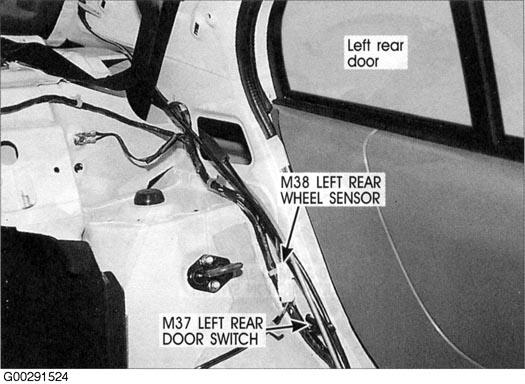

Fig 11: Left "C" Pillar
Courtesy of HYUNDAI MOTOR CO.
Fig 12: Left Center Of Dash
Courtesy of HYUNDAI MOTOR CO.

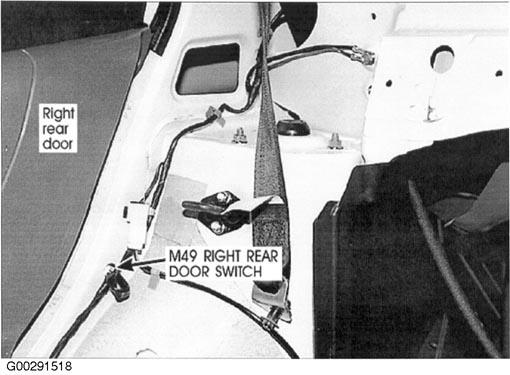

Fig 13: Right "C" Pillar
Courtesy of HYUNDAI MOTOR CO.
Fig 14: Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.

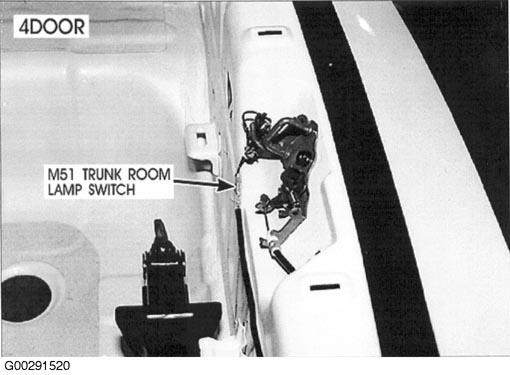

Fig 15: Rear Of Trunk Room
Courtesy of HYUNDAI MOTOR CO.

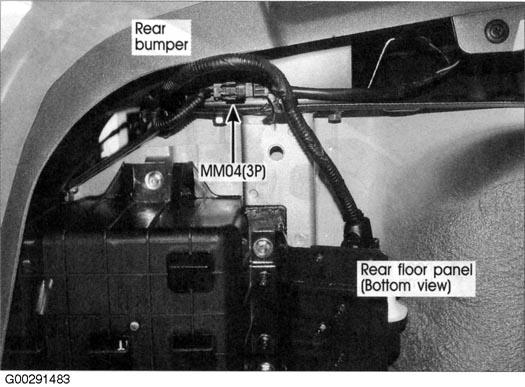

Fig 16: Rear Floor Panel
Courtesy of HYUNDAI MOTOR CO.
Fig 17: Under Rear Seat
Courtesy of HYUNDAI MOTOR CO.

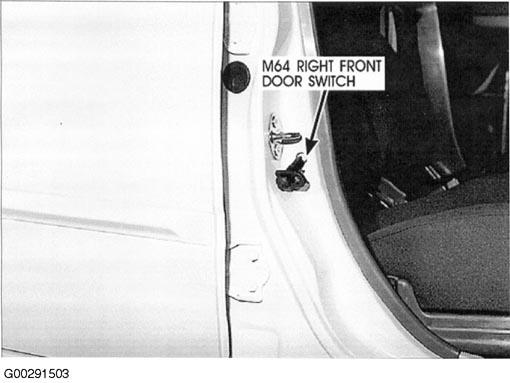

Fig 18: Right "A" Pillar
Courtesy of HYUNDAI MOTOR CO.
Fig 19: Right "C" Pillar
Courtesy of HYUNDAI MOTOR CO.
Fig 20: Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.

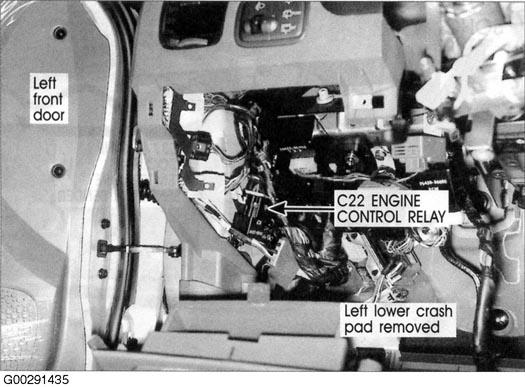

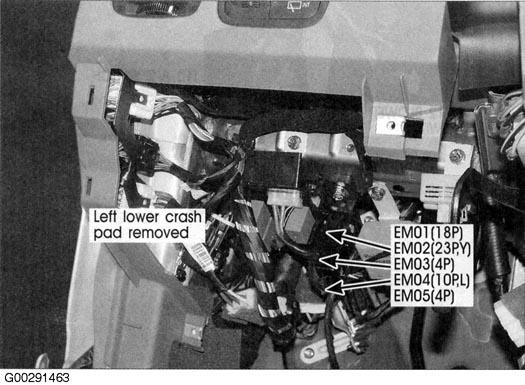

Fig 21: Lower Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 22: Lower Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 23: Lower Center Of Dash
Courtesy of HYUNDAI MOTOR CO.

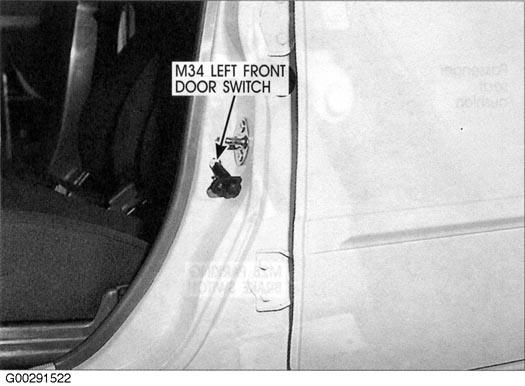

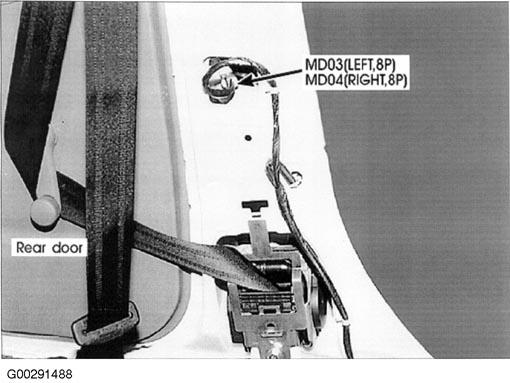

Fig 24: Left "B" Pillar
Courtesy of HYUNDAI MOTOR CO.
Fig 25: Under Driver Seat
Courtesy of HYUNDAI MOTOR CO.
Fig 26: Under Driver Seat
Courtesy of HYUNDAI MOTOR CO.

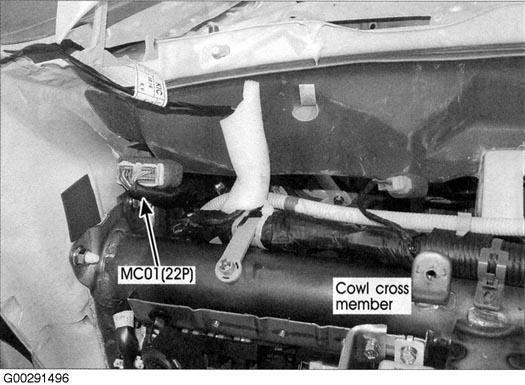

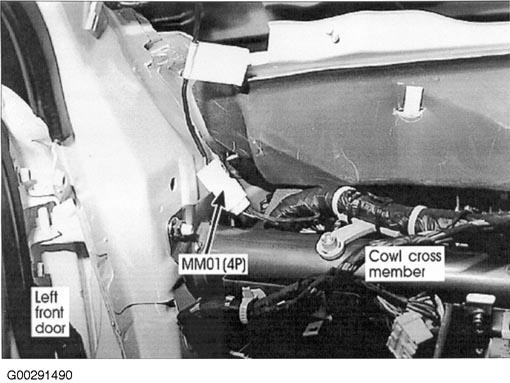

Fig 27: Left End Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 28: Center Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 29: Left End Of Dash
Courtesy of HYUNDAI MOTOR CO.

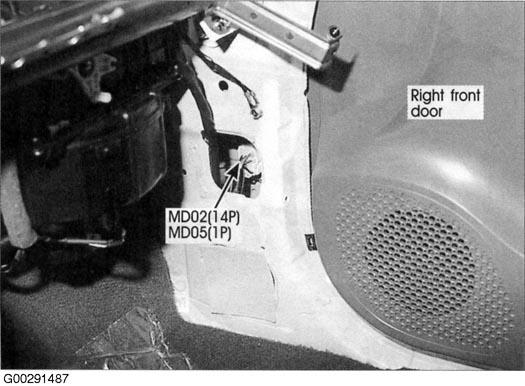

Fig 30: Right Kick Panel
Courtesy of HYUNDAI MOTOR CO.

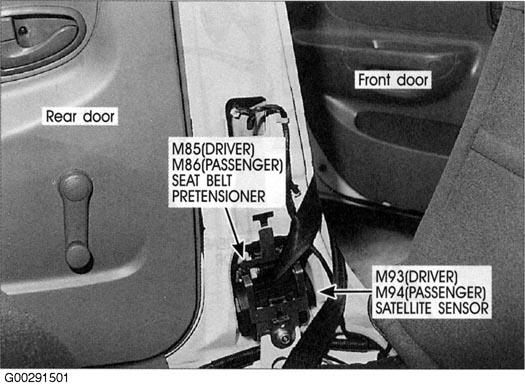

Fig 31: Left "B" Pillar
Courtesy of HYUNDAI MOTOR CO.

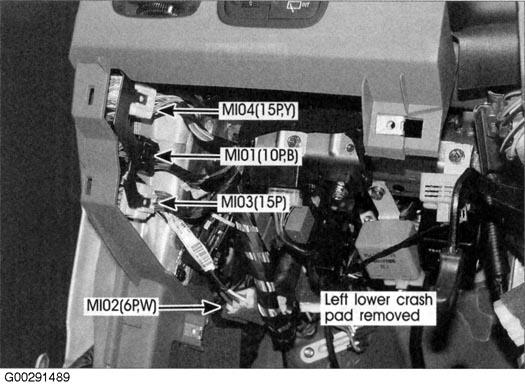

Fig 32: Lower Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 33: Left End Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 34: Left Side Of Rear Bumper
Courtesy of HYUNDAI MOTOR CO.
Fig 35: Left Rear Side Of Trunk Room
Courtesy of HYUNDAI MOTOR CO.

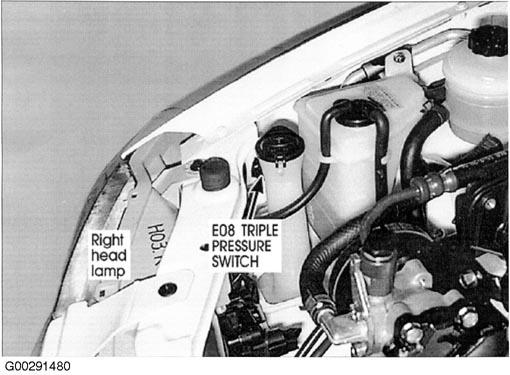

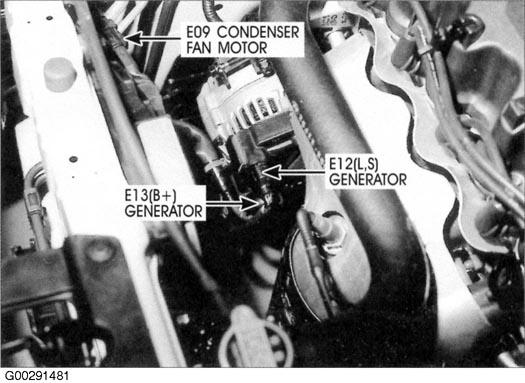

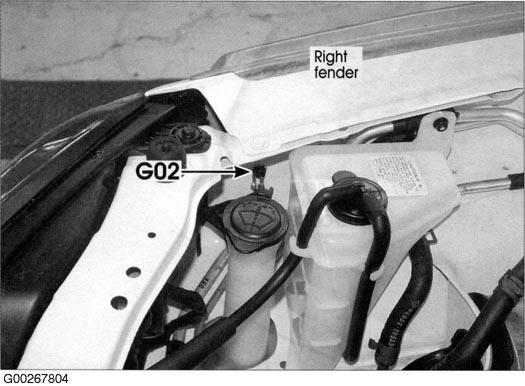

Fig 36: Right Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.

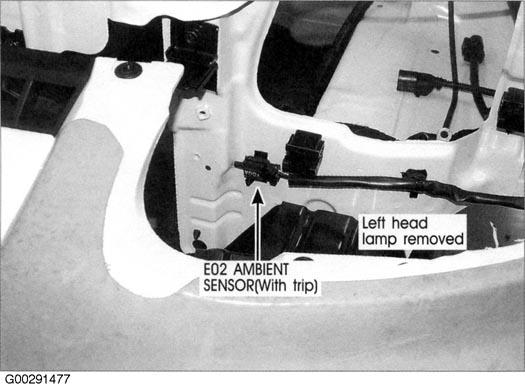

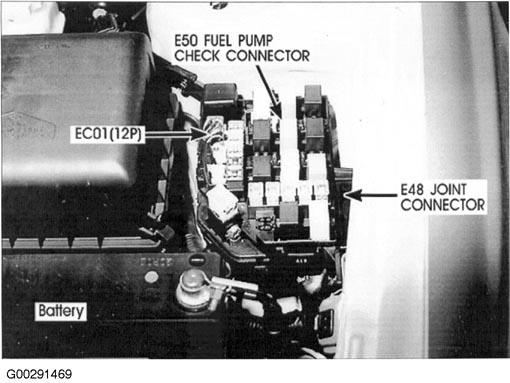

Fig 37: Left Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 38: Right Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 39: Front Center Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 40: Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 41: Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.

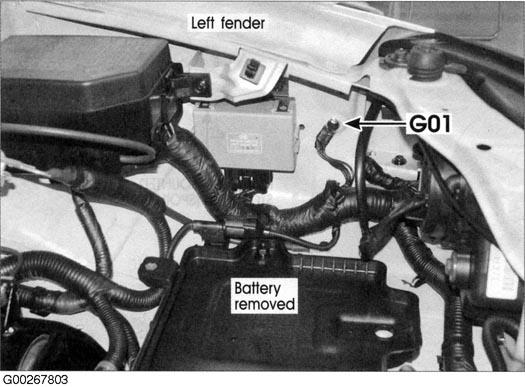

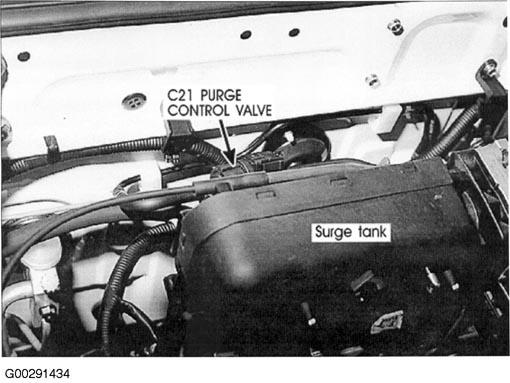

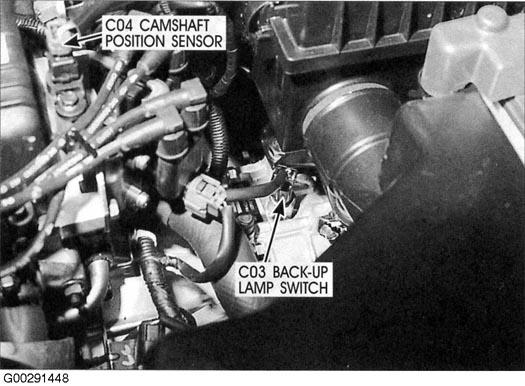

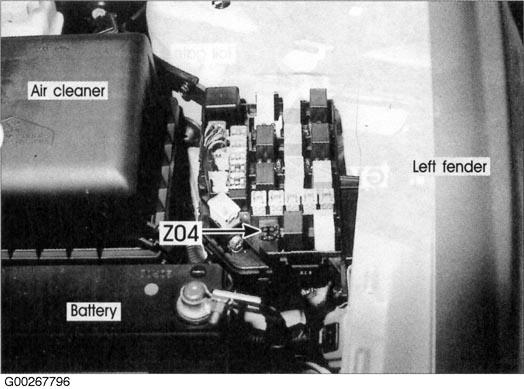

Fig 42: Left Side Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 43: Engine Compartment
Courtesy of HYUNDAI MOTOR CO.

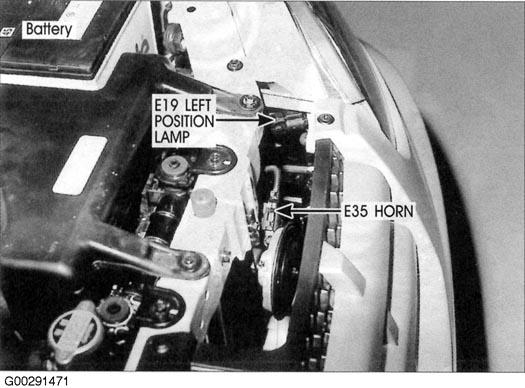

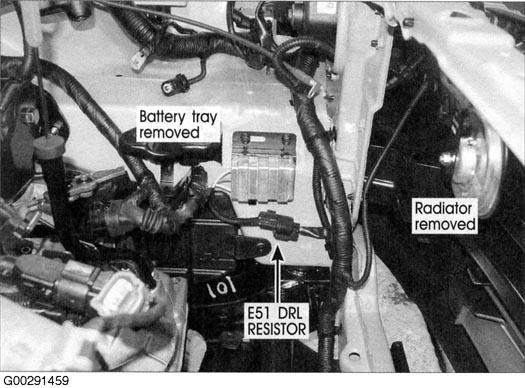

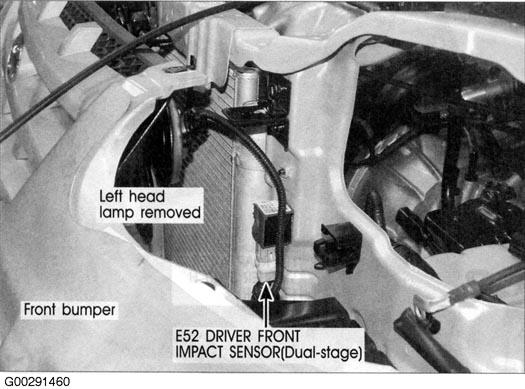

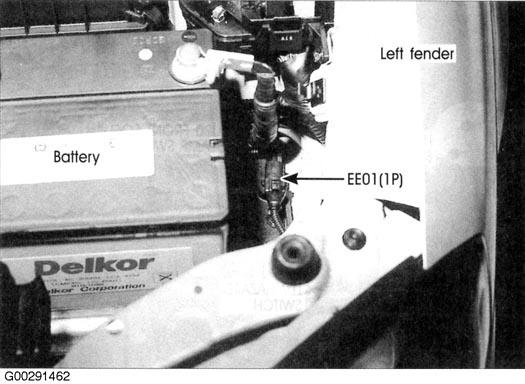

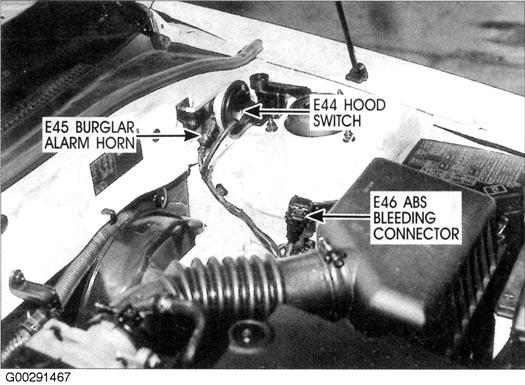

Fig 44: Left Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.

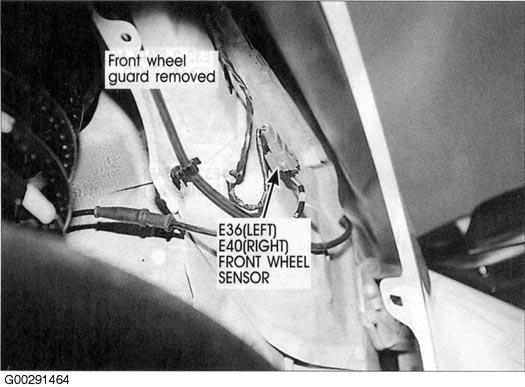

Fig 45: Left Front Wheel
Courtesy of HYUNDAI MOTOR CO.

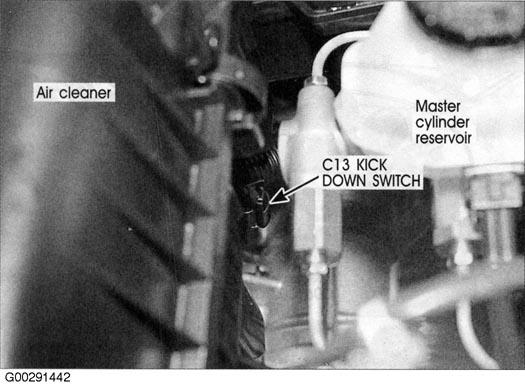

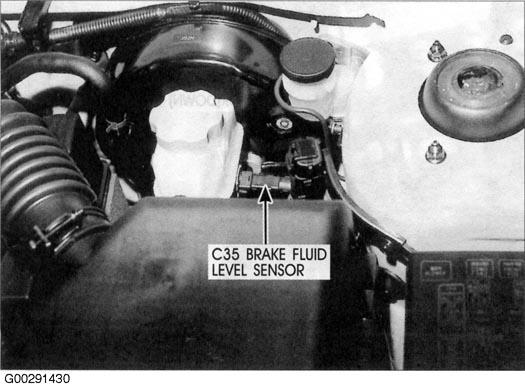

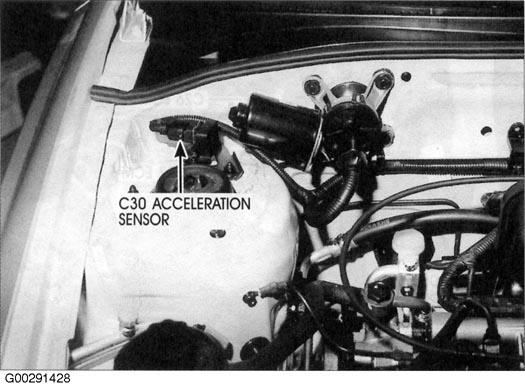

Fig 46: Left Rear Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 47: Left Rear Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 48: Left Side Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 49: Left Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.

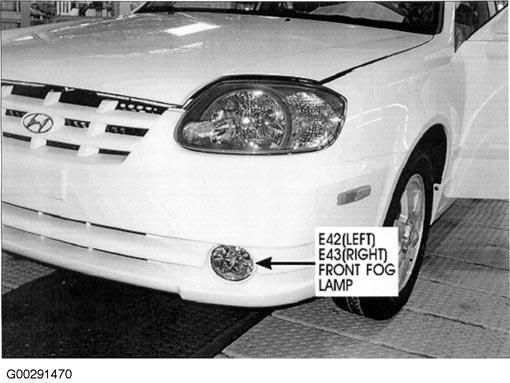

Fig 50: Left Side Of Front Bumper
Courtesy of HYUNDAI MOTOR CO.

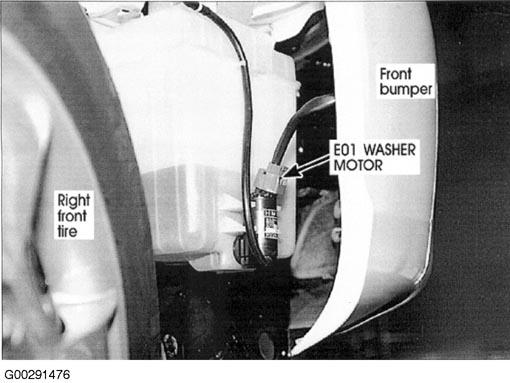

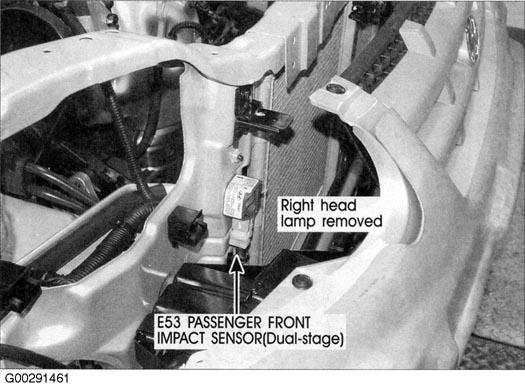

Fig 51: Right Side Of Front Bumper
Courtesy of HYUNDAI MOTOR CO.

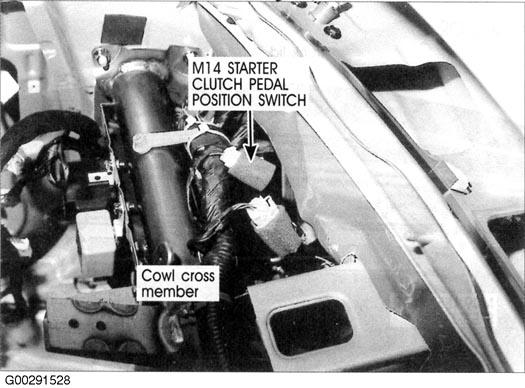

Fig 52: Lower Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.

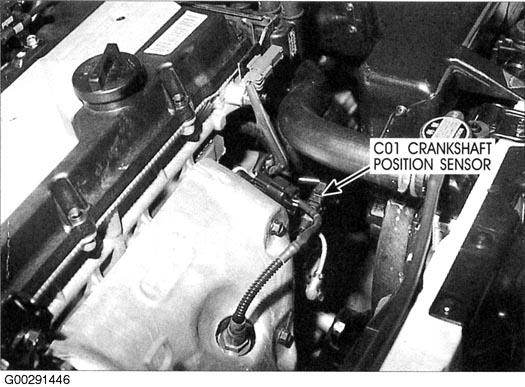

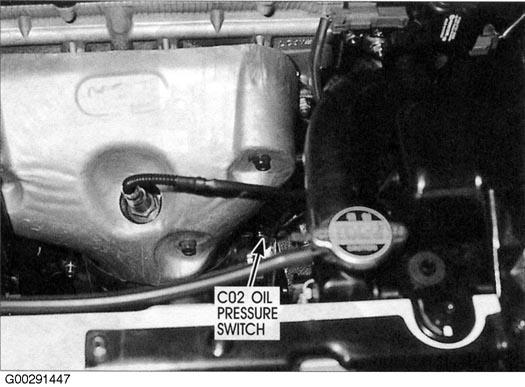

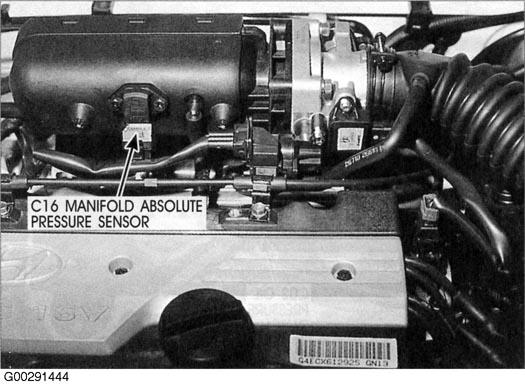

Fig 53: Engine
Courtesy of HYUNDAI MOTOR CO.
Fig 54: Engine
Courtesy of HYUNDAI MOTOR CO.
Fig 55: Engine
Courtesy of HYUNDAI MOTOR CO.

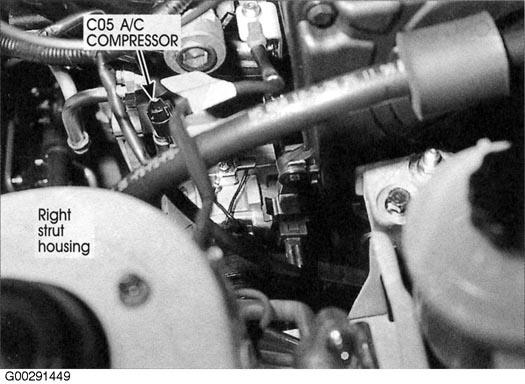

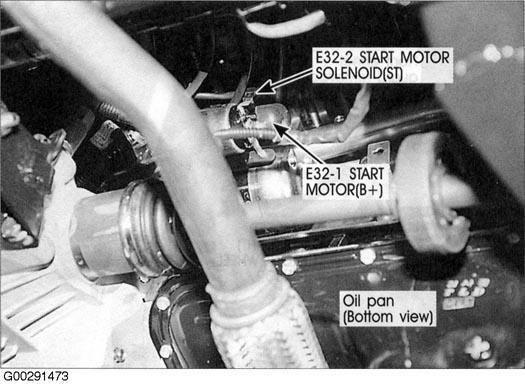

Fig 56: Right Rear Of Engine
Courtesy of HYUNDAI MOTOR CO.

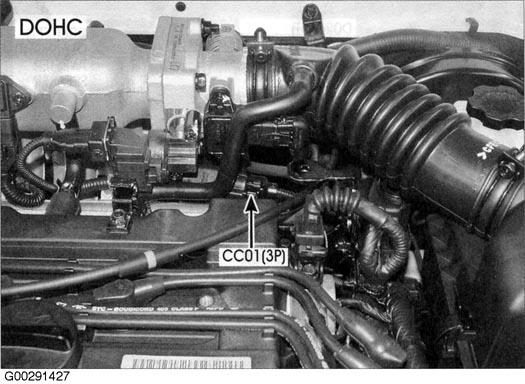

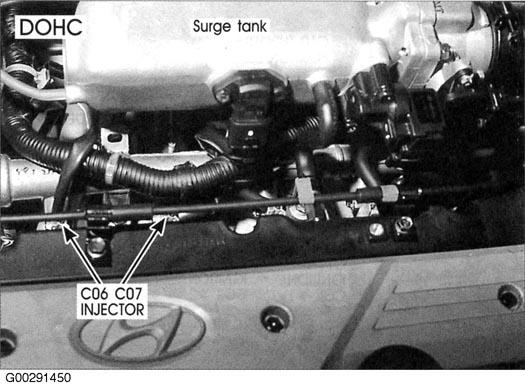

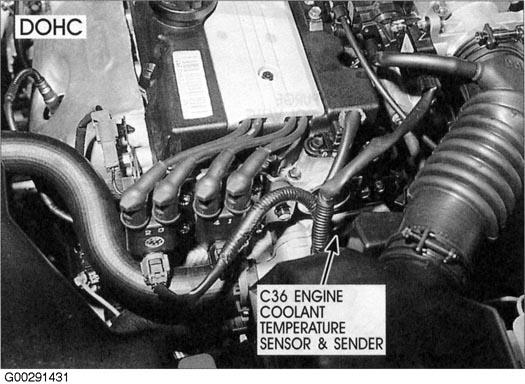

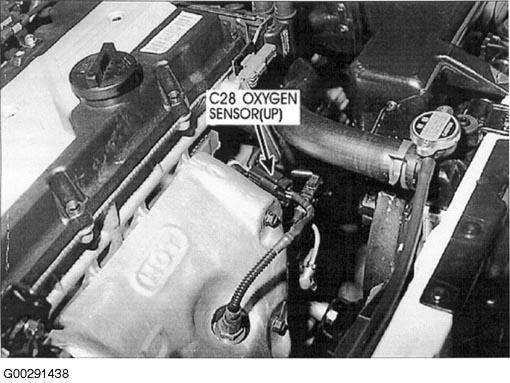

Fig 57: Engine (DOHC)
Courtesy of HYUNDAI MOTOR CO.

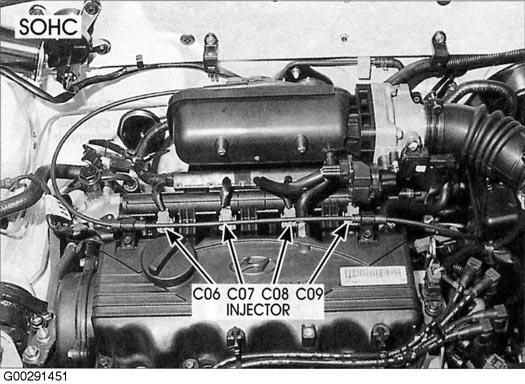

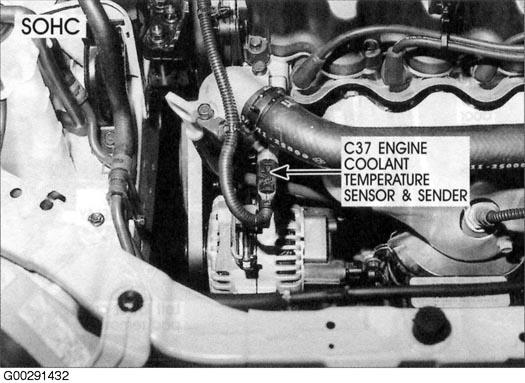

Fig 58: Engine (SOHC)
Courtesy of HYUNDAI MOTOR CO.

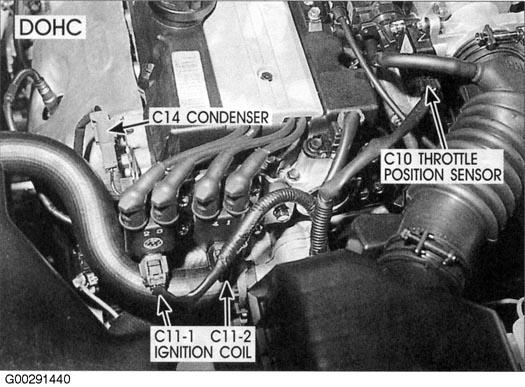

Fig 59: Engine (DOHC)
Courtesy of HYUNDAI MOTOR CO.

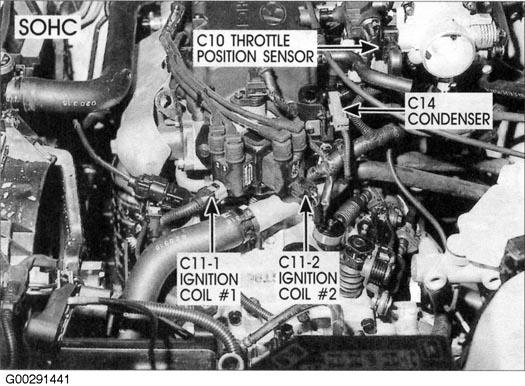

Fig 60: Engine (SOHC)
Courtesy of HYUNDAI MOTOR CO.
Fig 61: Left Rear Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.

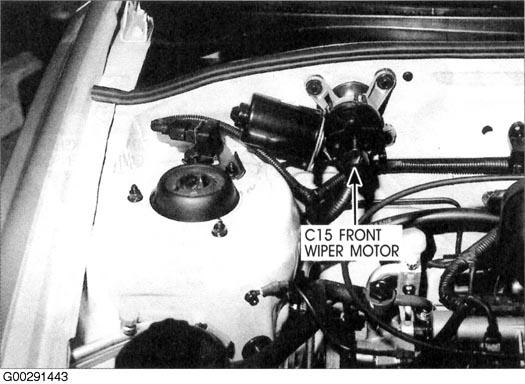

Fig 62: Right Rear Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.

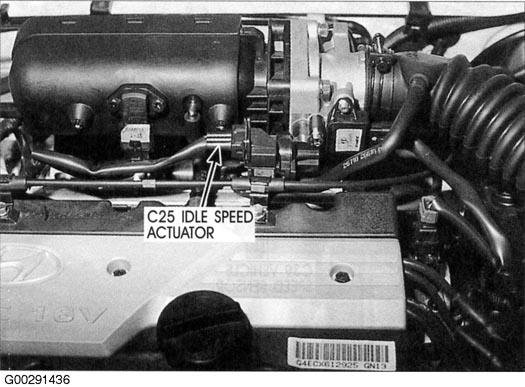

Fig 63: Engine
Courtesy of HYUNDAI MOTOR CO.

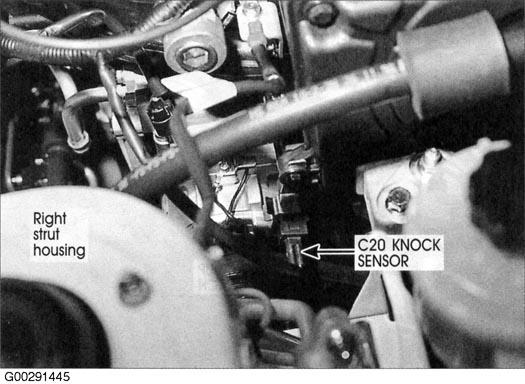

Fig 64: Right Rear Of Engine
Courtesy of HYUNDAI MOTOR CO.
Fig 65: Engine
Courtesy of HYUNDAI MOTOR CO.

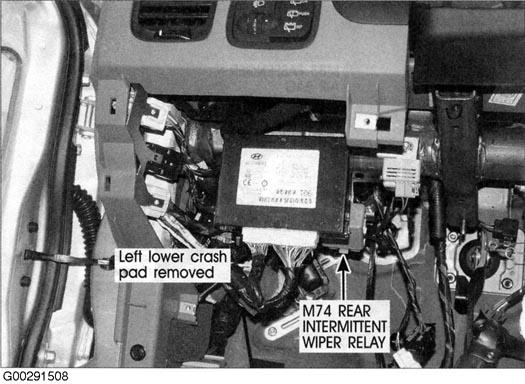

Fig 66: Lower Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 67: Engine
Courtesy of HYUNDAI MOTOR CO.
Fig 68: Lower Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 69: Engine
Courtesy of HYUNDAI MOTOR CO.

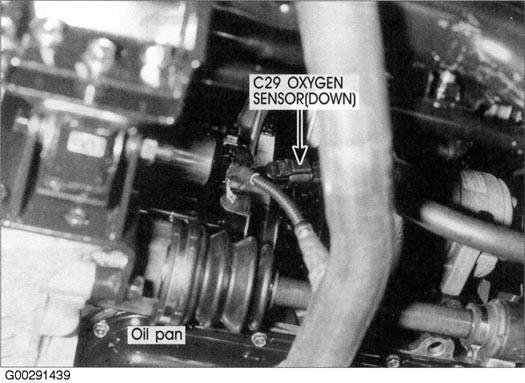

Fig 70: Exhaust
Courtesy of HYUNDAI MOTOR CO.
Fig 71: Right Rear Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 72: Left Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 73: Left Rear Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 74: Engine
Courtesy of HYUNDAI MOTOR CO.
Fig 75: Engine
Courtesy of HYUNDAI MOTOR CO.

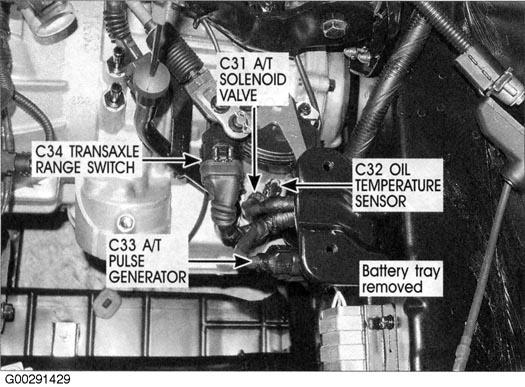

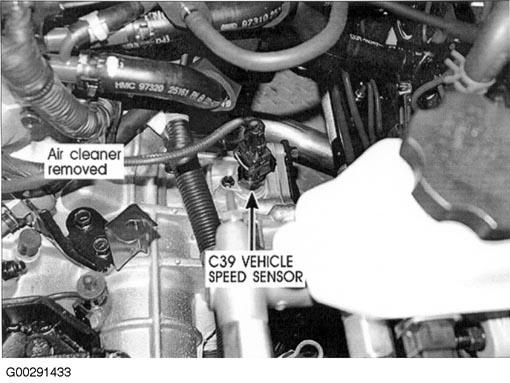

Fig 76: Transaxle
Courtesy of HYUNDAI MOTOR CO.
Fig 77: Engine
Courtesy of HYUNDAI MOTOR CO.

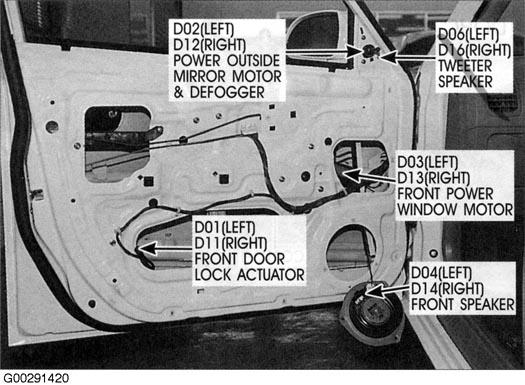

Fig 78: Left Front Door
Courtesy of HYUNDAI MOTOR CO.

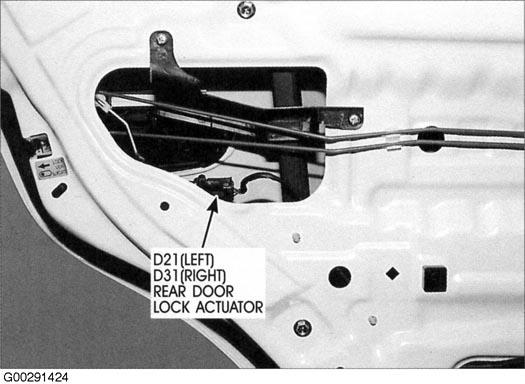

Fig 79: Left Rear Door
Courtesy of HYUNDAI MOTOR CO.

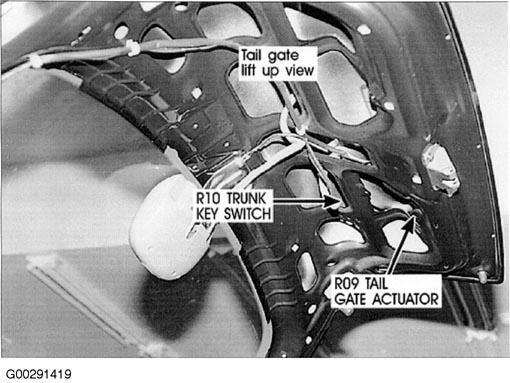

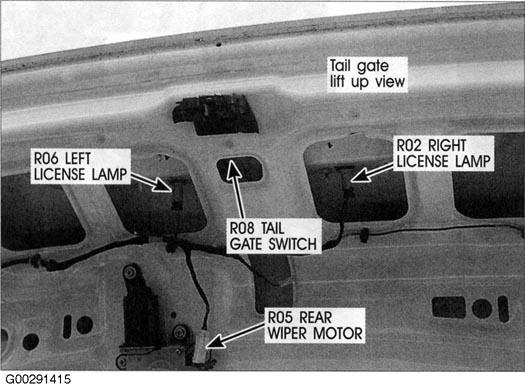

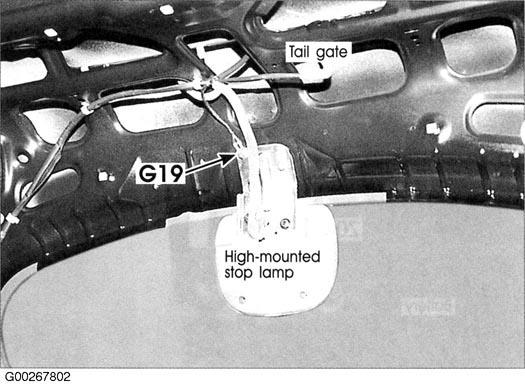

Fig 80: Tail Gate
Courtesy of HYUNDAI MOTOR CO.
Fig 81: Tail Gate
Courtesy of HYUNDAI MOTOR CO.
Fig 82: Left Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 83: Right Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.

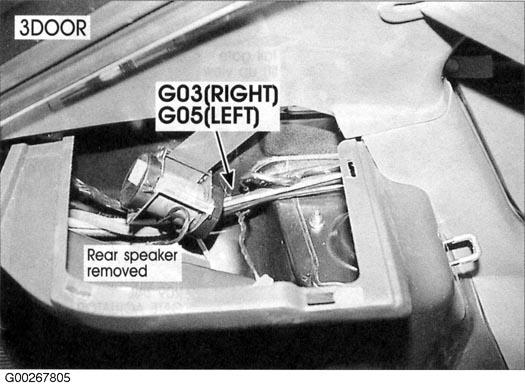

Fig 84: Behind Left Side Of Rear Seat (3 Door)
Courtesy of HYUNDAI MOTOR CO.

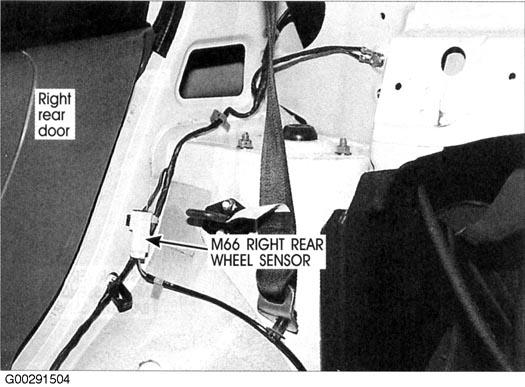

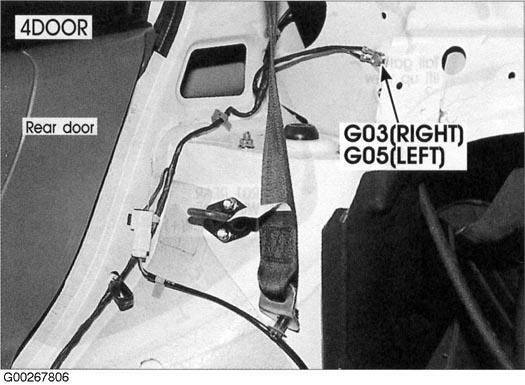

Fig 85: Right "C" Pillar (4 Door)
Courtesy of HYUNDAI MOTOR CO.
Fig 86: Left End Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 87: Right End Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 88: Base Of Left "A" Pillar
Courtesy of HYUNDAI MOTOR CO.
Fig 89: Left End Of Dash
Courtesy of HYUNDAI MOTOR CO.

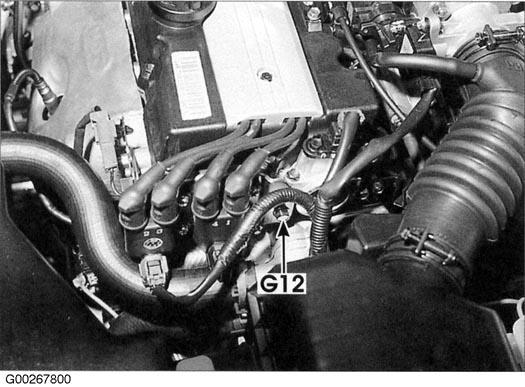

Fig 90: Engine
Courtesy of HYUNDAI MOTOR CO.

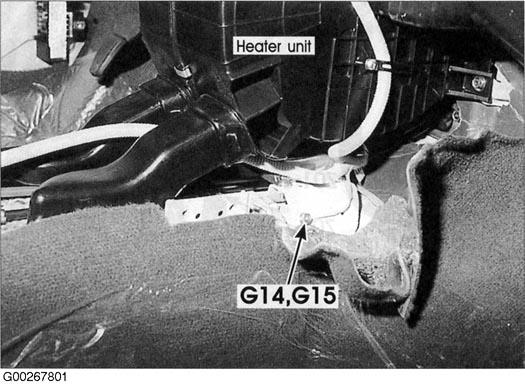

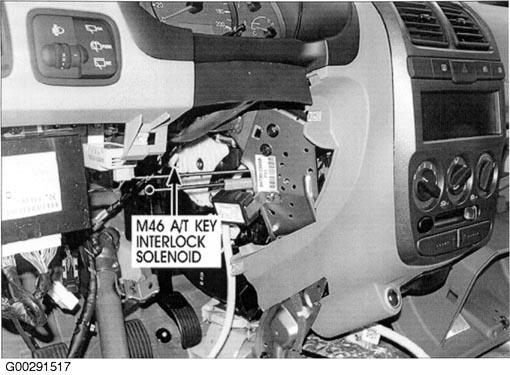

Fig 91: Lower Center Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 92: Tail Gate
Courtesy of HYUNDAI MOTOR CO.

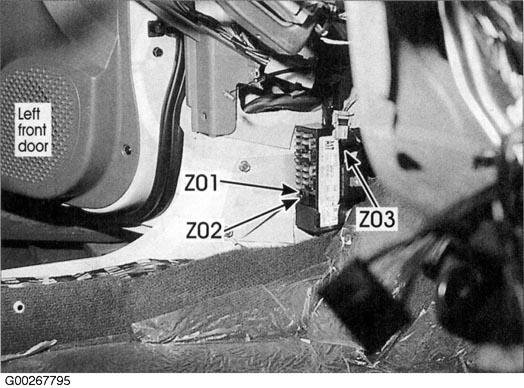

Fig 93: Left Kick Panel
Courtesy of HYUNDAI MOTOR CO.
Fig 94: Left Side Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.

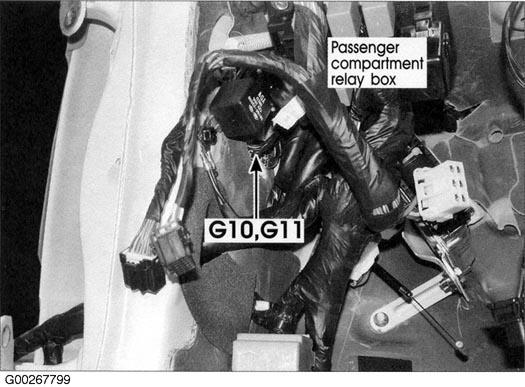

Fig 95: Lower Left End Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 96: Center Of Dash
Courtesy of HYUNDAI MOTOR CO.

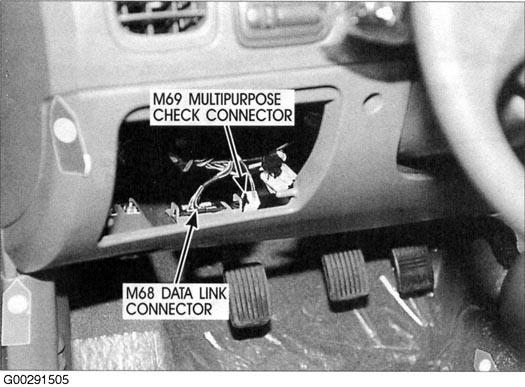

Fig 97: Lower Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.
