ETACS Module Input Signal Test: Notes
- Disconnect the wire connector(B) from the ETACS module(A).

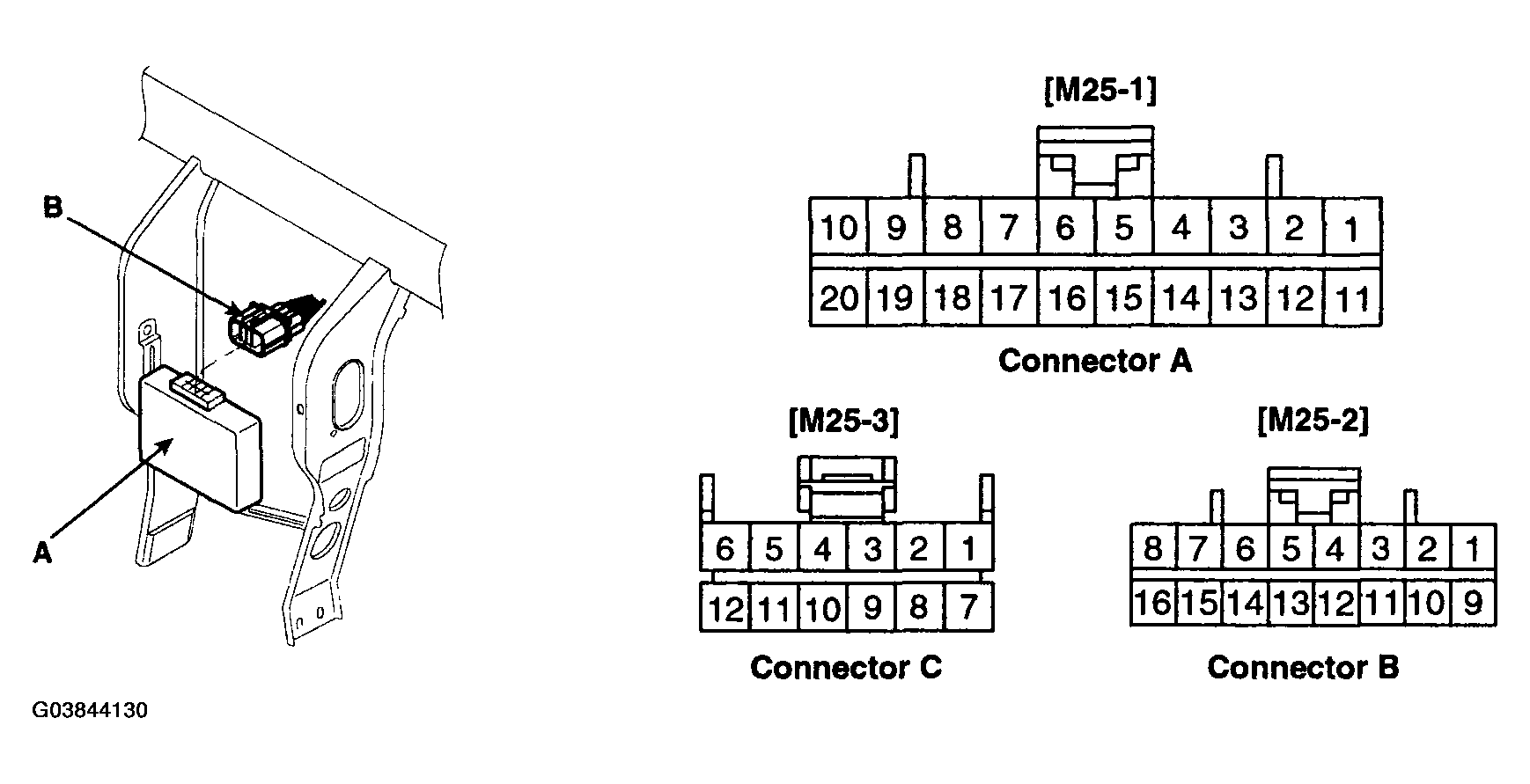

- Inspect the connector(B) on wire harness side as shown in Fig 1.ETACS MODULE REFERENCE CHART
Terminal No. Connector A Connector B Connector C 1 B+ Driver door unlock relay - 2 Air bag signal Door warning switch - 3 Rear door lock switch Chime bell Key hole illumination lamp 4 Power window relay Seat belt switch Code saving 5 IGN1 Driver door lock switch Driver door key unlock switch 6 IGN2 Assist door lock switch Driver door key lock switch 7 - Washer switch (1) Hood switch 8 Driver door switch Intermittent wiper switch (1) Hazard lamp relay 9 Assist door switch Intermittent wiper volume (1) Siren 10 Trunk switch Wiper relay (1) Trunk key unlock switch (only 4 doors) 11 Room lamp - - 12 Rear defogger relay Rear defogger switch (1) Burglar alarm relay 13 Seat belt-warning lamp - 14 Door lock relay Tail lamp switch 15 Tail lamp relay - 16 Ground D.R.L 17 - 18 Door switch 19 Alternator "L" 20 Door unlock relay NOTE:(1) : only Keyless entry & Burglar alarm system.
