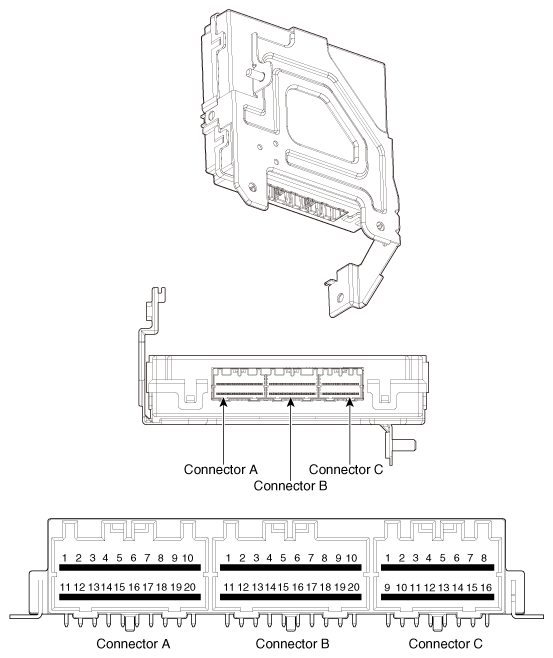

| 1 |
BAT (+)_Signal |
Driver's door antenna_GND |
- |
| 2 |
BAT (+)_Power |
Driver's door antenna_Power |
- |
| 3 |
IGN 1 |
- |
- |
| 4 |
IGN 2_Relay output |
B-CAN (High) |
SSB LED (OFF) |
| 5 |
IGN 1_Relay output |
B-CAN (Low) |
SSB LED (IGN) |
| 6 |
Assist door antenna_GND |
Wheel speed sensor |
SSB LED (ACC) |
| 7 |
Interior antenna 2_GND |
AT: "P" signal input MT: Clutch switch signal input |
SSB Illumination (+) |
| 8 |
Trunk antenna_GND |
- |
SSB Illumination (-) |
| 9 |
Interior antenna 1_GND |
C-CAN (Low) |
Immobilizer antenna_GND |
| 10 |
Bumper antenna_GND |
C-CAN (High) |
Immobilizer antenna_Power |
| 11 |
ACC |
GND 1 |
- |
| 12 |
IGN2 |
GND 2 |
Start signal feedback |
| 13 |
ACC_Relay output |
Assist door switch_signal |
Stop lamp fuse |
| 14 |
Starter_Relay output |
Driver's door switch_signal |
Brake switch |
| 15 |
- |
- |
Immobilizer indicator |
| 16 |
Assist door antenna_Power |
EMS CAN |
Exterior buzzer |
| 17 |
Interior antenna 2_Power |
ESCL CAN |
|
| 18 |
Trunk antenna_Power |
RPM_Input |
| 19 |
Interior antenna 1_Power |
SSB switch2 |
| 20 |
Bumper antenna_Power |
SSB switch1 |
