Check Door Switch

  1. CHECK DOOR SWITCH INPUT SIGNAL

    With CONSULT-II

    Check door switches ("DOOR SW-DR", "DOOR SW-AS", "DOOR SW-RL" and "DOOR SW-RR") in "DATA MONITOR" mode with CONSULT-II.

    MONITOR ITEM CONDITIONS

    Monitor item Condition
    DOOR SW-DR CLOSE --> OPEN: OFF --> ON
    DOOR SW-AS
    DOOR SW-RL
    DOOR SW-RR
    Fig 1: Display DATA MONITOR Mode
    G04145202Courtesy of NISSAN MOTOR CO., U.S.A.

    Without CONSULT-II

    1. Turn ignition switch OFF.
    2. Check voltage between BCM connector and ground.
      VOLTAGE SPECIFICATIONS

      Terminals Door condition Voltage (V) (Approx.)
      (+) (-)
      BCM connector Terminal
      M1 12 Ground Front passenger side OPEN 0
      CLOSE Battery voltage
      13 Rear RH side OPEN 0
      CLOSE Battery voltage
      M3 62 Driver side OPEN 0
      CLOSE Battery voltage
      63 Rear LH side OPEN 0
      CLOSE Battery voltage
    Fig 2: Checking Voltage Between BCM Connector And Ground
    G04145203Courtesy of NISSAN MOTOR CO., U.S.A.

    OK or NG

    OK: Door switch circuit is OK.

    NG: GO TO 2.

  2. CHECK DOOR SWITCH
    1. Turn ignition switch OFF.
    2. Disconnect door switch connector.
    3. Check door switch.
      CONTINUITY CONDITIONS

      Terminal Door switch Continuity
      Door switch
      2 Ground part of door switch Pushed No
      Released Yes
    Fig 3: Checking Door Switch Continuity
    G04145204Courtesy of NISSAN MOTOR CO., U.S.A.

    OK or NG

    OK: GO TO 3.

    NG: Replace malfunction door switch.

  3. CHECK DOOR SWITCH CIRCUIT
    1. Disconnect BCM connector.
    2. Check continuity between BCM connector and door switch connector.
      CONTINUITY CONDITIONS

      A B Continuity
      BCM connector Terminal Door switch connector Terminal
      M1 12 B35 2 Yes
      13 B403
      M3 62 B11
      63 B53
    3. Check continuity between BCM connector and ground.
      CONTINUITY CONDITIONS

      A Ground Continuity
      BCM connector Terminal
      M1 12 No
      13
      M3 62
      63

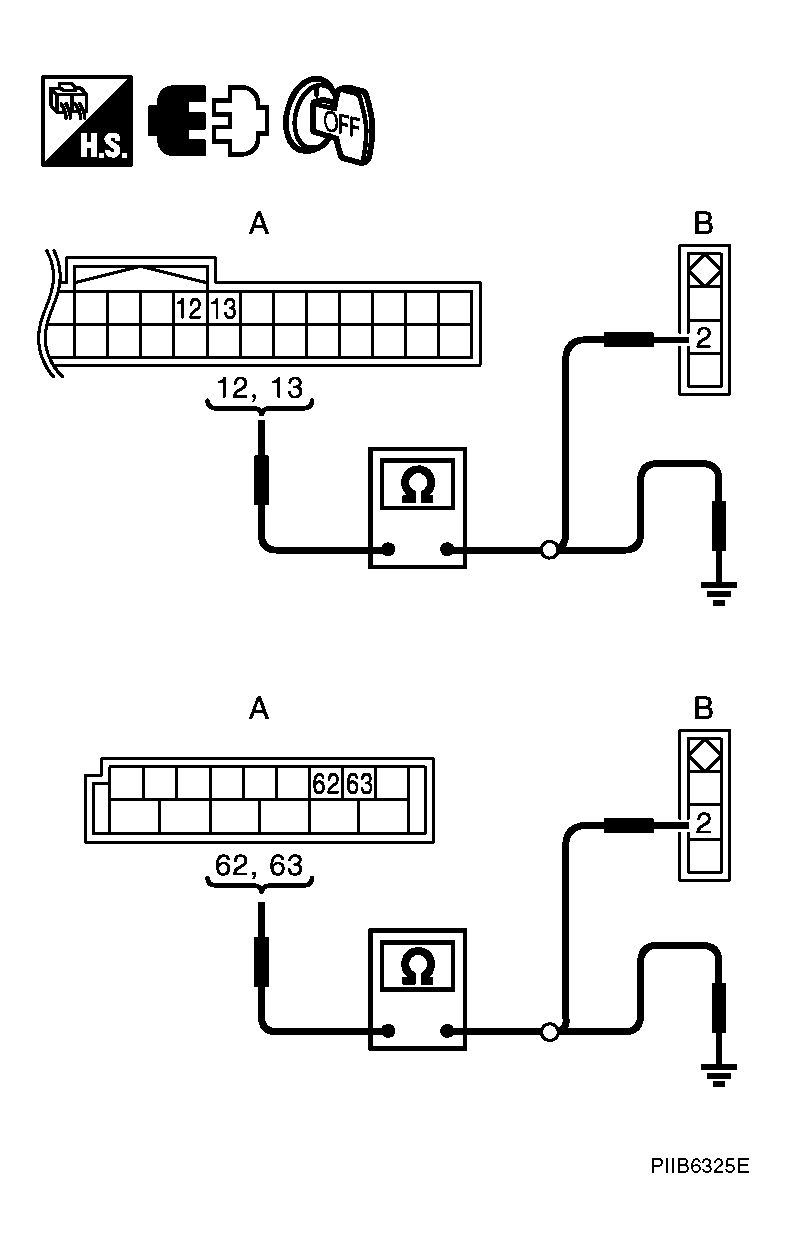

    Fig 4: Checking Continuity Between BCM Connector And Door Switch Connector
    G04145205Courtesy of NISSAN MOTOR CO., U.S.A.

    OK or NG

    OK: GO TO 4.

    NG: Repair or replace harness between BCM and door switch.

  4. CHECK BCM OUTPUT SIGNAL
    1. Connect BCM connector.
    2. Check voltage between BCM connector and ground.
      VOLTAGE SPECIFICATIONS

      Terminals Voltage (V) (Approx.)
      (+) (-)
      BCM connector Terminal
      M1 12 Ground Battery voltage
      13
      M3 62
      63
    Fig 5: Checking Voltage Between BCM Connector And Ground
    G04145206Courtesy of NISSAN MOTOR CO., U.S.A.

    OK or NG

    OK: Check the condition of harness and connector.

    NG: Replace BCM.
