Door Switch Check
- CHECK DOOR SWITCH INPUT SIGNAL
With CONSULT-II
Check ("DOOR SW-DR" and "DOOR SW-AS") in "DATA MONITOR" mode with CONSULT-II.
MONITOR CONDITION CHARTMonitor item Condition DOOR SW-DR OPEN: ON CLOSE: OFF DOOR SW-AS OPEN: ON CLOSE: OFF Without CONSULT-II
Check voltage between BCM connector and ground.
TERMINAL VOLTAGE REFERENCETerminals Door condition Voltage (V) (Approx.) (+) (-) BCM connector Terminal M1 12 Ground Passenger side OPEN 0 CLOSE Battery voltage M3 62 Driver side OPEN 0 CLOSE Battery voltage OK or NG
OK: Door switch circuit is OK.
NG: GO TO 2.
- CHECK HARNESS CONTINUITY
- Turn ignition switch OFF.
- Disconnect BCM and door switch connector.

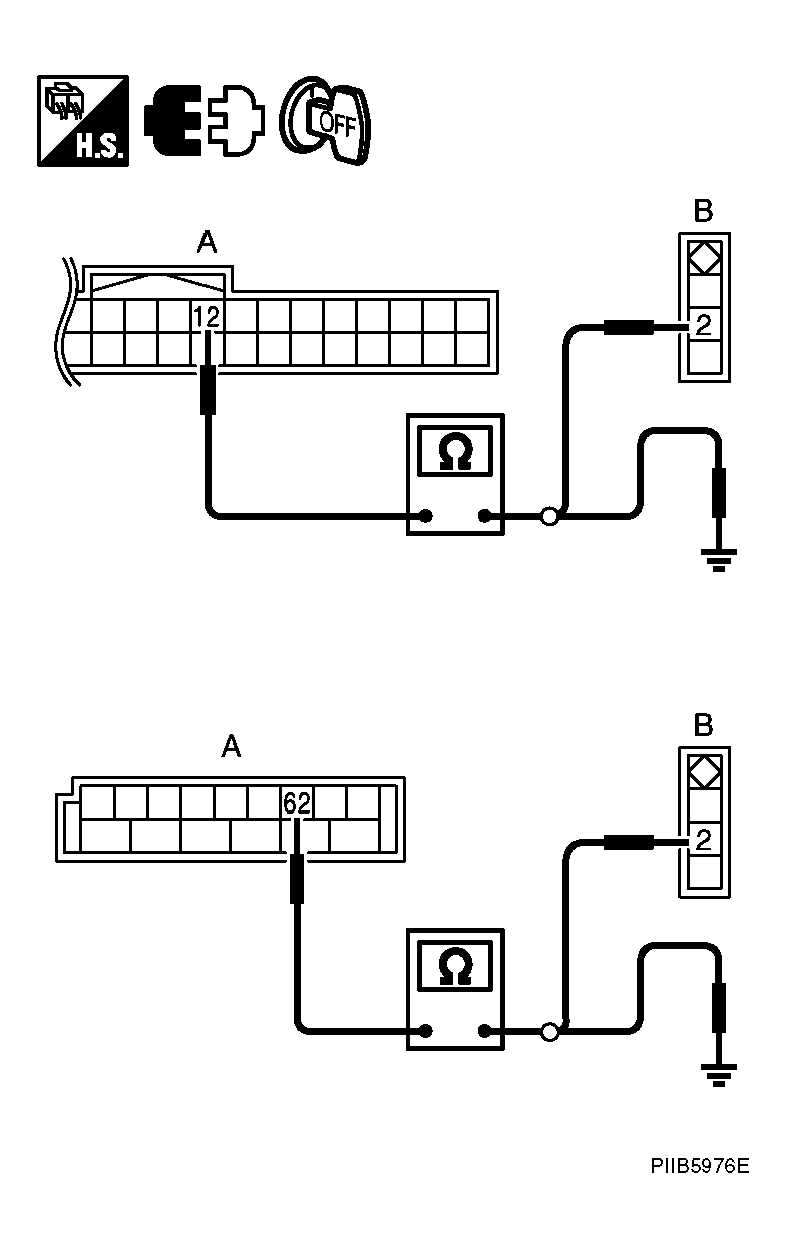

- Check continuity between BCM connector and door switch connector.CONNECTOR TERMINAL CONTINUITY CHART
A B Continuity BCM connector Terminal Door switch connector Terminal M1 12 B35 2 Yes M3 62 B11 - Check continuity between BCM connector ground.
CONNECTOR TERMINAL CONTINUITY CHARTA Ground Continuity BCM connector Terminal M1 12 No M3 62 OK or NG
OK: GO TO 3.
NG: Repair or replace harness.
- CHECK DOOR SWITCH
Check door switches.
CONNECTOR TERMINAL CONTINUITY CHARTTerminal Door switch Continuity Door switches 2 Ground part of door switch Pushed No Released Yes OK or NG
OK: GO TO 4.
NG: Replace malfunction door switch.
- CHECK BCM OUTPUT SIGNAL
- Connect BCM connector.
- Check voltage between BCM connector ground.
TERMINAL VOLTAGE REFERENCE
| Terminal | Voltage (V) (Approx.) | ||
|---|---|---|---|
| (+) | (-) | ||
| BCM connector | Terminal | ||
| M1 | 12 | Ground | Battery voltage |
| M3 | 62 | ||
OK or NG
OK: Further inspection is necessary, Refer to SYMPTOM CHART .
NG: Replace BCM.
