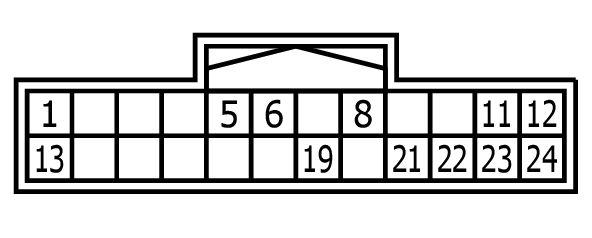

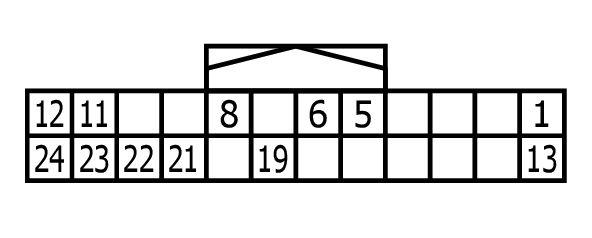

AFS Control Unit Connector End View (M151)
Connector Types: TH24FW-NH
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 1 | L | CAN_H |
| 5 | V | FRONT HEIGHT SENSOR SIGNAL |
| 6 | R/G | REAR HEIGHT SENSOR SIGNAL |
| 8 | GR | SWIVEL ACTUATOR LIN SIGNAL |
| 11 | B | GROUND |
| 12 | GR | IGNITION POWER SUPPLY |
| 13 | P | CAN-L |
| 19 | LG/B | SWIVEL ACTUATOR GROUND |
| 21 | LG/R | HEIGHT SENSOR POWER SUPPLY |
| 22 | SB | AIMING MOTOR DRIVE SIGNAL |
| 23 | B/O | HEIGHT SENSOR GROUND |
| 24 | GR/L | AIMING MOTOR GROUND |
