Engine Lubrication System
WARNING: This page is about a different car, the 2016 Infiniti Q50. However, it is still accessible from the selected car via links, so may be relevant.

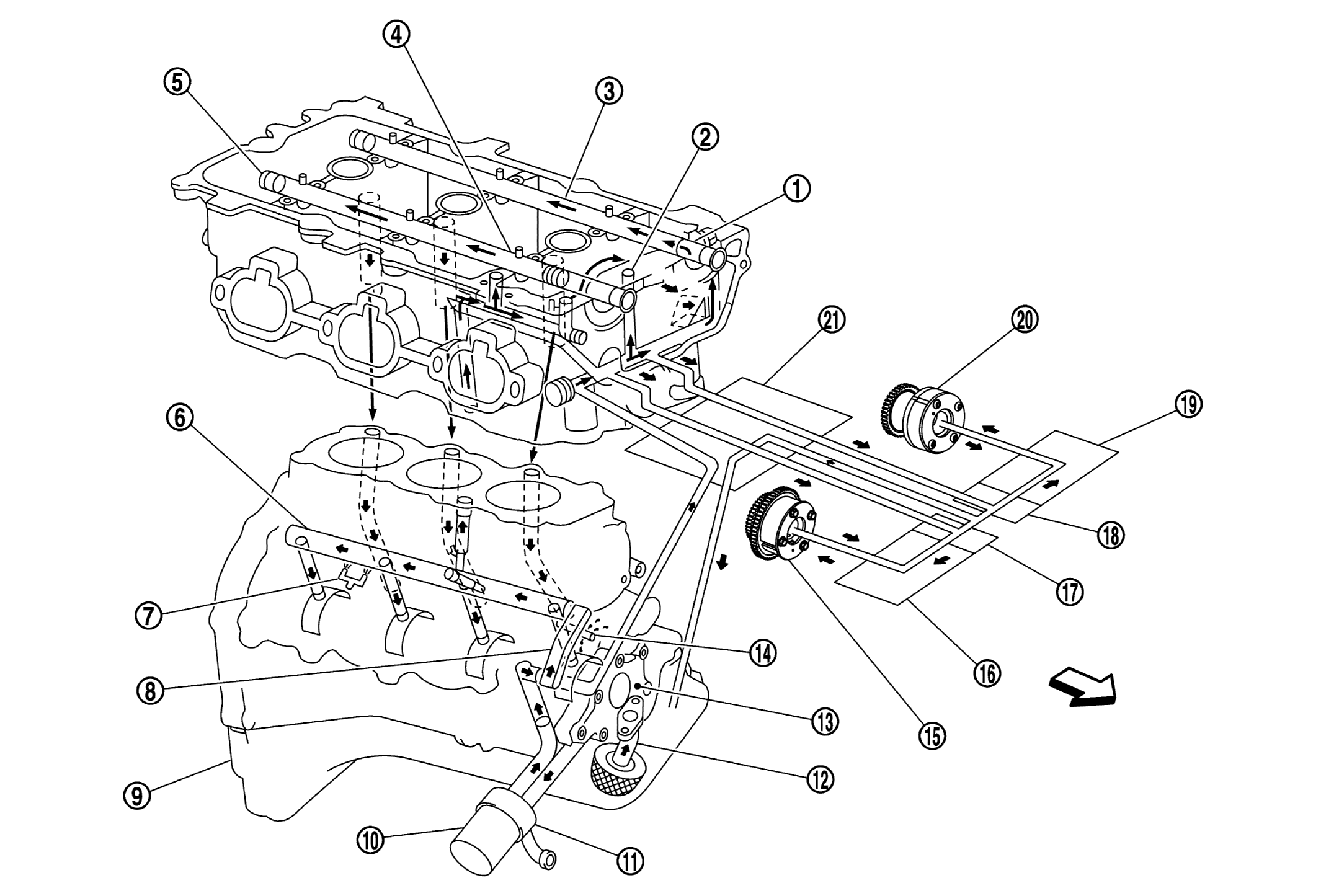

WITH OIL COOLER MODELS
| Exhaust camshaft journal (No. 1) | Timing chain tensioner (secondary) oil gallery | Camshaft (EXH) | |||
| Intake camshaft journal (No. 2) | Camshaft (INT) | Main oil gallery | |||
| Piston oil jet | Timing chain case oil gallery | Oil pan | |||
| Oil filter | Oil cooler | Oil strainer | |||
| Oil pimp | Timing chain oil jet | Intake valve timing controller | |||
| Valve timing control cover | Intake valve timing control solenoid valve | Exhaust valve timing control solenoid valve | |||
| Valve timing control cover | Exhaust valve timing controller | Timing chain case | |||
| Engine front |

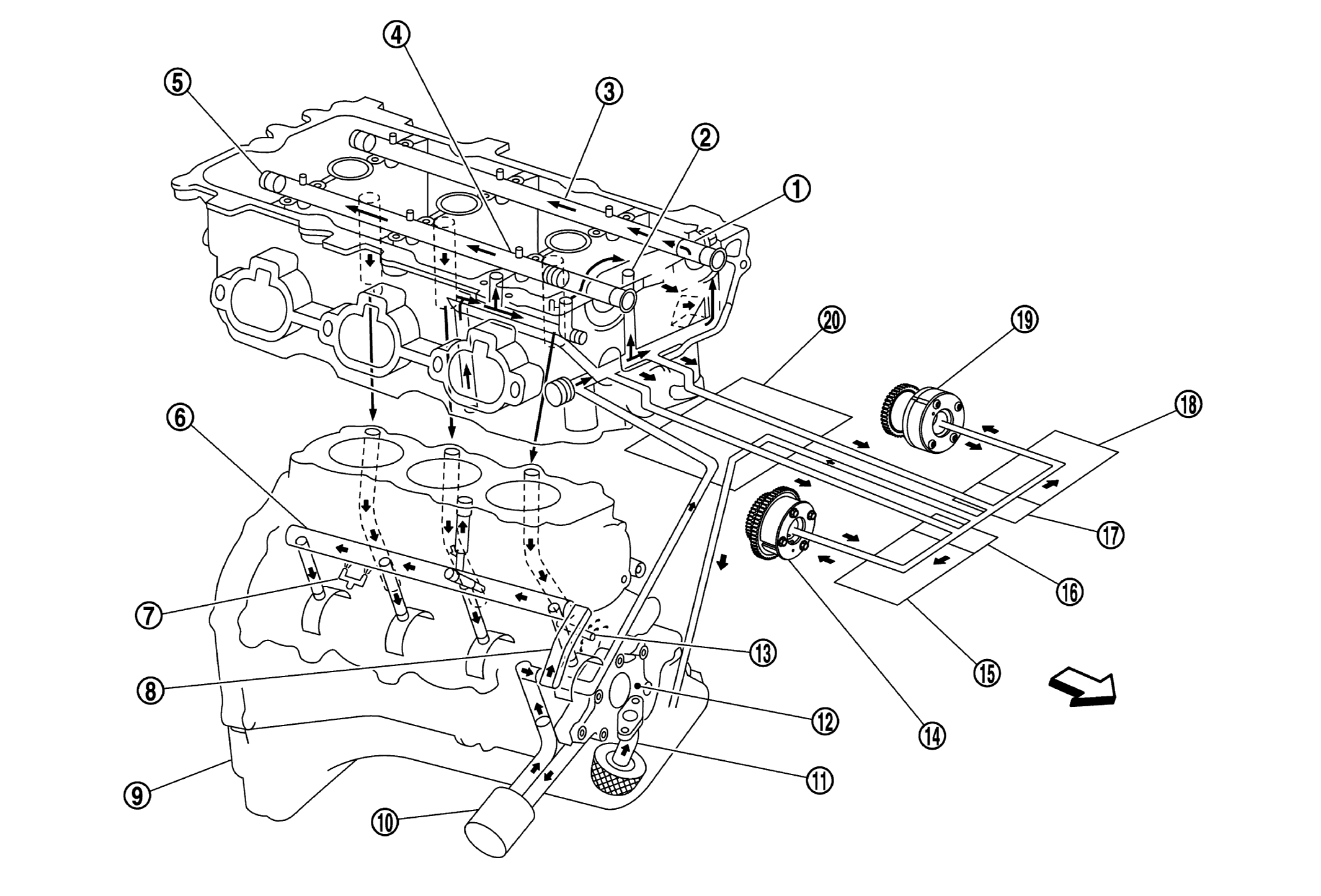

WITHOUT OIL COOLER MODELS
| Exhaust camshaft journal (No. 1) | Timing chain tensioner (secondary) oil gallery | Camshaft (EXH) | |||
| Intake camshaft journal (No. 2) | Camshaft (INT) | Main oil gallery | |||
| Piston oil jet | Timing chain case oil gallery | Oil pan | |||
| Oil filter | Oil strainer | Oil pimp | |||
| Timing chain oil jet | Intake valve timing controller | Valve timing control cover | |||
| Intake valve timing control solenoid valve | Exhaust valve timing control solenoid valve | Valve timing control cover | |||
| Exhaust valve timing controller | Timing chain case | ||||
| Engine front |
