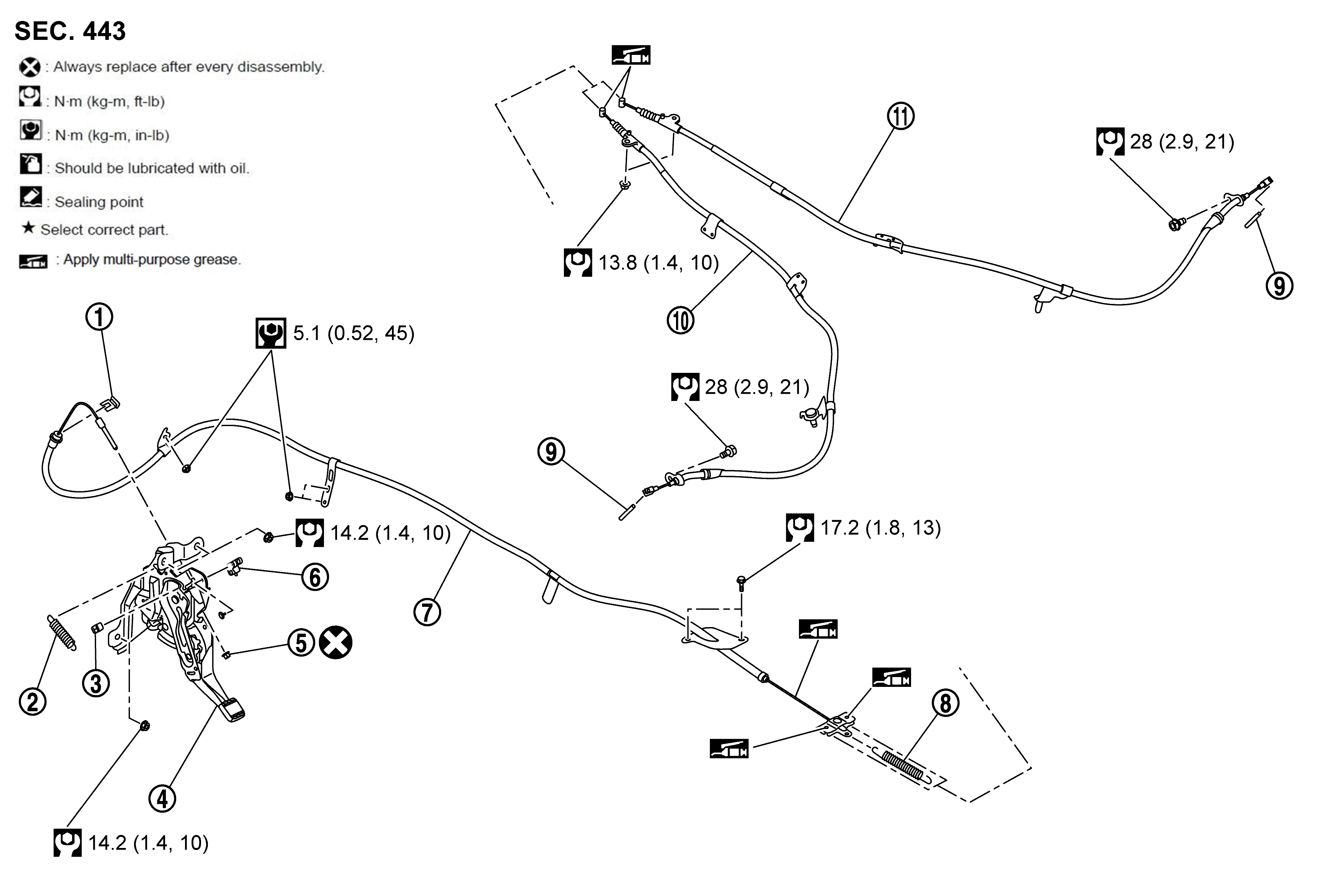

Lock Plate |
 |
Return Spring |
 |
Stopper Rubber |
 |
Parking Brake Pedal Assembly |
 |
Adjusting Nut |
 |
Parking Brake Switch |
 |
Front Cable |
 |
Spring |
 |
Pin |
 |
Rear Cable (Left Side) |
 |
Rear Cable (Right Side) |
|
|
: Apply multi-purpose grease. |
: N•m (kg - m, ft - lb) |
: N•m (kg - m, in - lb) |
: Always replace after every disassembly. |
