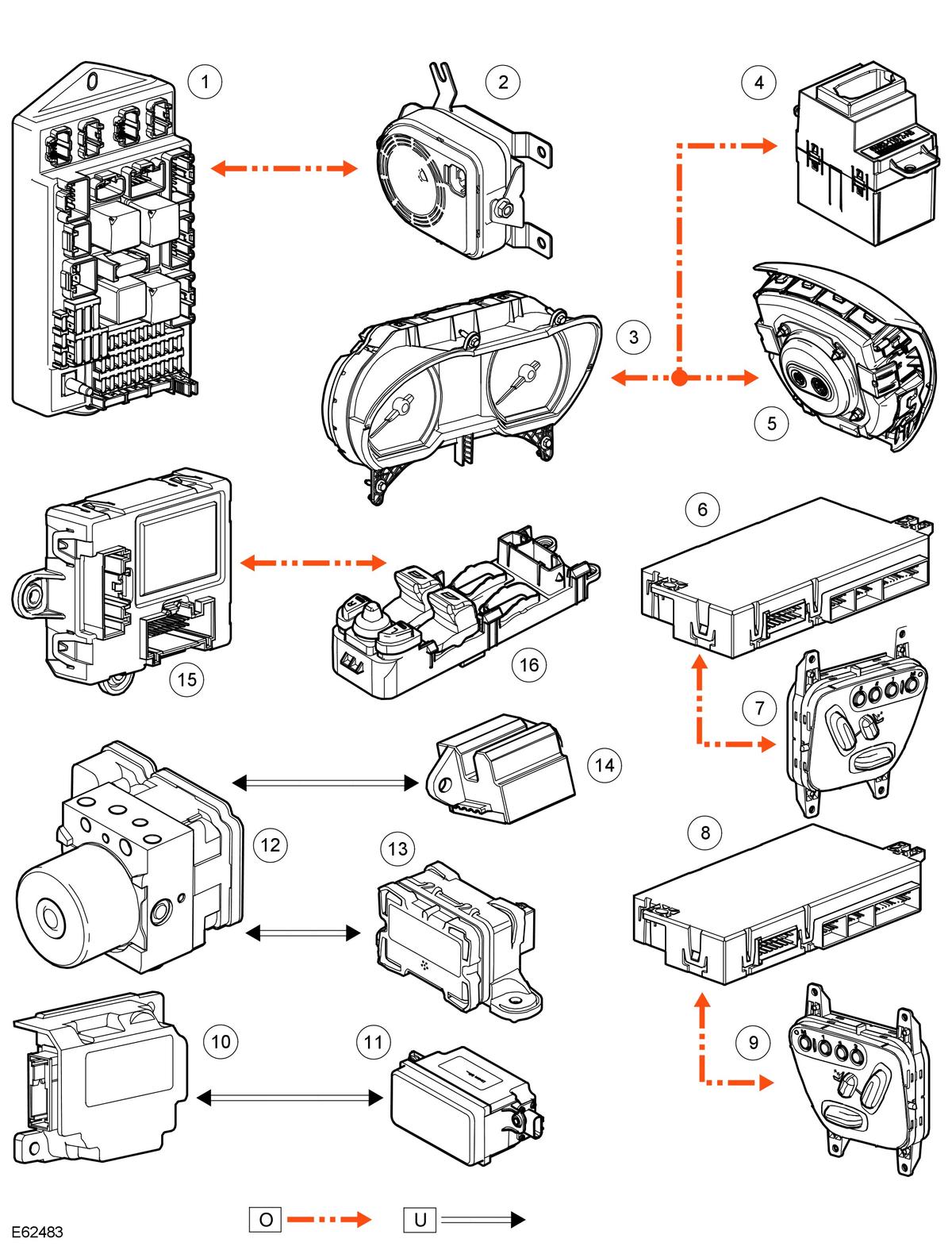

Control Diagram - Lin Bus And Private Can Bus
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2009 Jaguar XKR, 2009 Jaguar XK8, 2008 Jaguar XKR, 2008 Jaguar XK8, and 2007 Jaguar XKR. However, it is still accessible from the selected car via links, so may be relevant.
| Item Number | Description |
|---|---|
| 1 | CJB |
| 2 | Active anti-theft sounder |
| 3 | Instrument cluster |
| 4 | Engine start control module |
| 5 | Steering wheel module |
| 6 | Passenger seat module |
| 7 | Passenger seat switch module |
| 8 | Drivers seat module |
| 9 | Drivers seat switch module |
| 10 | Adaptive speed control module |
| 11 | Adaptive speed control radar |
| 12 | ABS module |
| 13 | Yaw rate/acceleration sensor |
| 14 | Steering angle sensor |
| 15 | Drivers door control module |
| 16 | Drivers door switch module |
NOTE:
O
= LIN bus; U
= Private CAN bus
