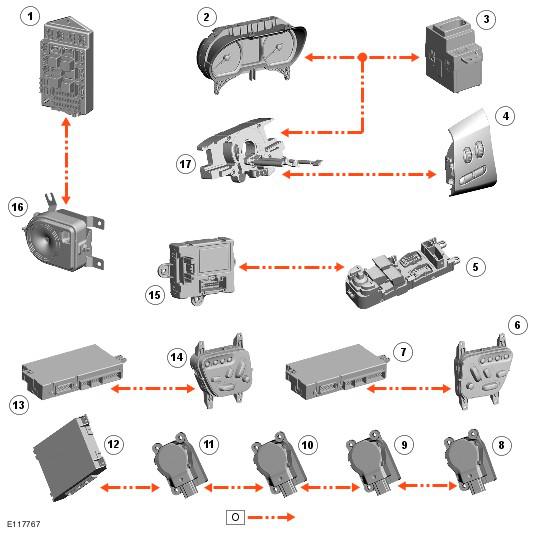

Control Diagram - Lin Bus
WARNING: This page is about a different car, the 2011 Jaguar XKR, 2011 Jaguar XK, 2010 Jaguar XKR, and 2010 Jaguar XK. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
O
= local interconnect network (LIN) bus.
| Item Number | Description |
|---|---|
| 1 | CJB |
| 2 | Instrument cluster |
| 3 | Engine start control module |
| 4 | Steering wheel audio switch module |
| 5 | Driver door switch pack |
| 6 | Driver seat switch pack |
| 7 | Driver seat module |
| 8 | Face/Feet distribution stepper motor |
| 9 | LH temperature blend stepper motor |
| 10 | RH temperature blend stepper motor |
| 11 | Windshield distribution (defrost) stepper motor |
| 12 | ATC module |
| 13 | Passenger seat module |
| 14 | Passenger seat switch pack |
| 15 | Driver door module |
| 16 | Battery backed sounder |
| 17 | Clockspring |
