Power Seat Switch Test

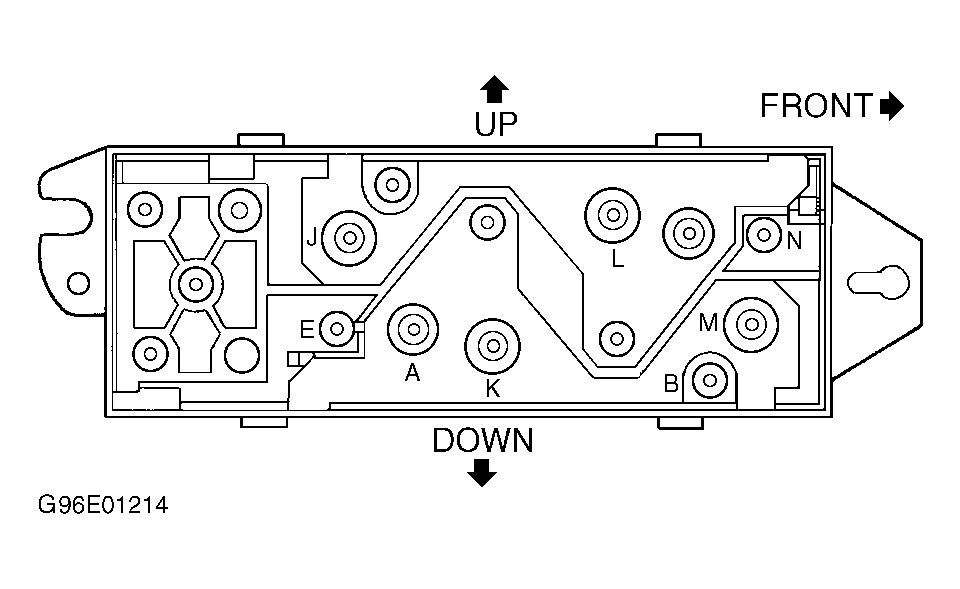

Remove power seat switch. See POWER SEAT SWITCH under REMOVAL & INSTALLATION. Using an ohmmeter, verify switch continuity is as specified in POWER SEAT SWITCH CONTINUITY . See Fig 1 . If switch does not test as specified, replace faulty switch. If switch tests as specified, see POWER SEAT ADJUSTER/MOTORS TEST .
POWER SEAT SWITCH CONTINUITY
| Switch Position | Continuity Between Terminals | |
|---|---|---|
| Off | "A" & "E"; "A" & "J" | |
| Off | "A" & "K"; "A" & "L" | |
| Off | "A" & "M"; "A" & "N" | |
| Vertical | ||
| Up | "A" & "J"; "A" & "N" | |
| Up | "B" & "E"; "B" & "M" | |
| Down | "A" & "E"; "A" & "M" | |
| Down | "B" & "J"; "B" & "N" | |
| Horizontal | ||
| Forward | "A" & "L"; "B" & "K" | |
| Rearward | "A" & "K"; "B" & "L" | |
| Front Tilt | ||
| Up | "A" & "N"; "B" & "M" | |
| Down | "A" & "M"; "B" & "N" | |
| Rear Tilt | ||
| Up | "A" & "J"; "B" & "E" | |
| Down | "A" & "E"; "B" & "J" | |
