Torque Specifications
WARNING: This page is about a different variant/trim than selected.
TORQUE SPECIFICATIONS
| Application |
Ft. Lbs. (N.m) |
| Camshaft Sprocket Preload Bolt |
50 (68) |
| Connecting Rod Cap Nut |
33 (45) |
| Cylinder Head Bolts |
| Stage 1 |
22 (30) |
| Stage 2 |
45 (61) |
| Stage 3 |
110 (149) |

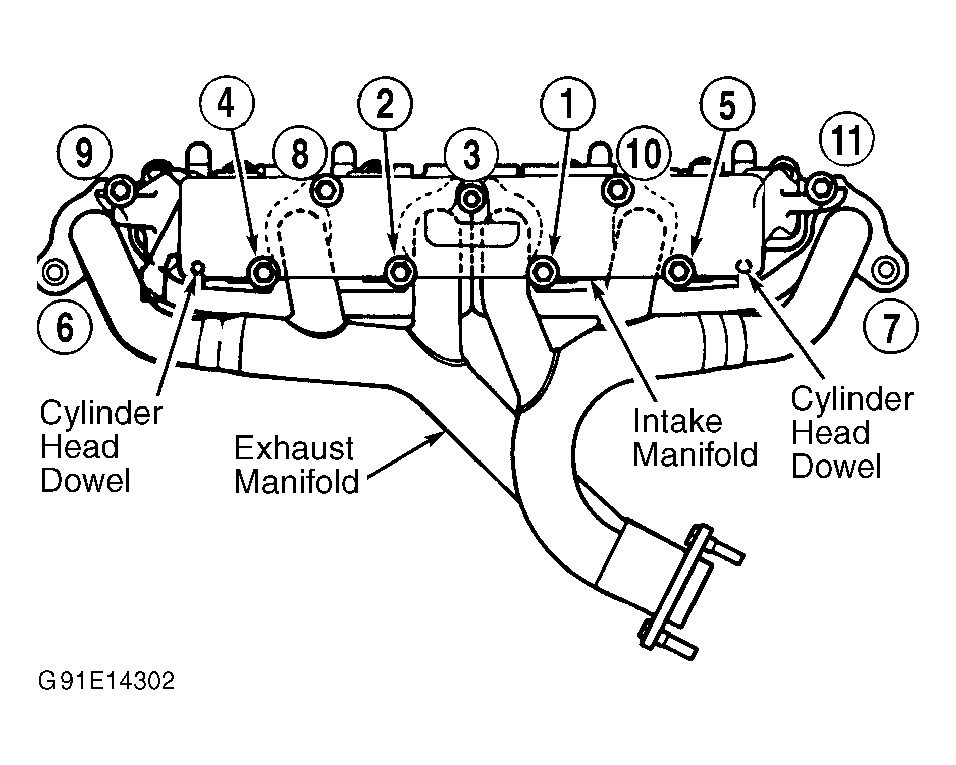

| Exhaust Manifold Bolts |
| Bolts No. 1-5 & No. 8-11 |
24 (33) |
| Bolts No. 6 & 7 |
23 (31) |
| Fan Bolt |
18 (24) |
| Flexplate-To-Crankshaft Bolts |
55 (75) |
| Flywheel-To-Crankshaft Bolts |
105 (142) |
| Intake Manifold Bolts |
| Bolts No. 1-5 & No. 8-11 |
24 (33) |
| Bolts No. 6 & 7 |
23 (31) |
| Main Bearing Brace Bolts |
35 (47) |
| Main Bearing Cap Bolts |
| Stage 1 |
40 (54) |
| Stage 2 |
70 (95) |
| Stage 3 |
80 (108) |
| Oil Pump Retaining Bolts |
17 (23) |
| Rocker Arm Bolts |
21 (29) |
| Starter Bolts |
33 (45) |
| Vibration Damper Bolt |
80 (108) |
| Water Pump-To-Block Bolts |
17-23 (23-31) |
| Water Pump-To-Chain Cover |
30 (41) |
| INCH Lbs. (N.m) |
| Front Cover Bolts |
| 1/4" X 20 |
60 (7) |
| 5/16" X 18 |
|
| Oil Pan Bolts |
| 1/4" X 20 |
84 (9.5) |
| 5/16" X 18 |
|
| Oil Pump Cover Bolts |
70 (8) |
| Valve Cover Bolts |
85 (10) |
