Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

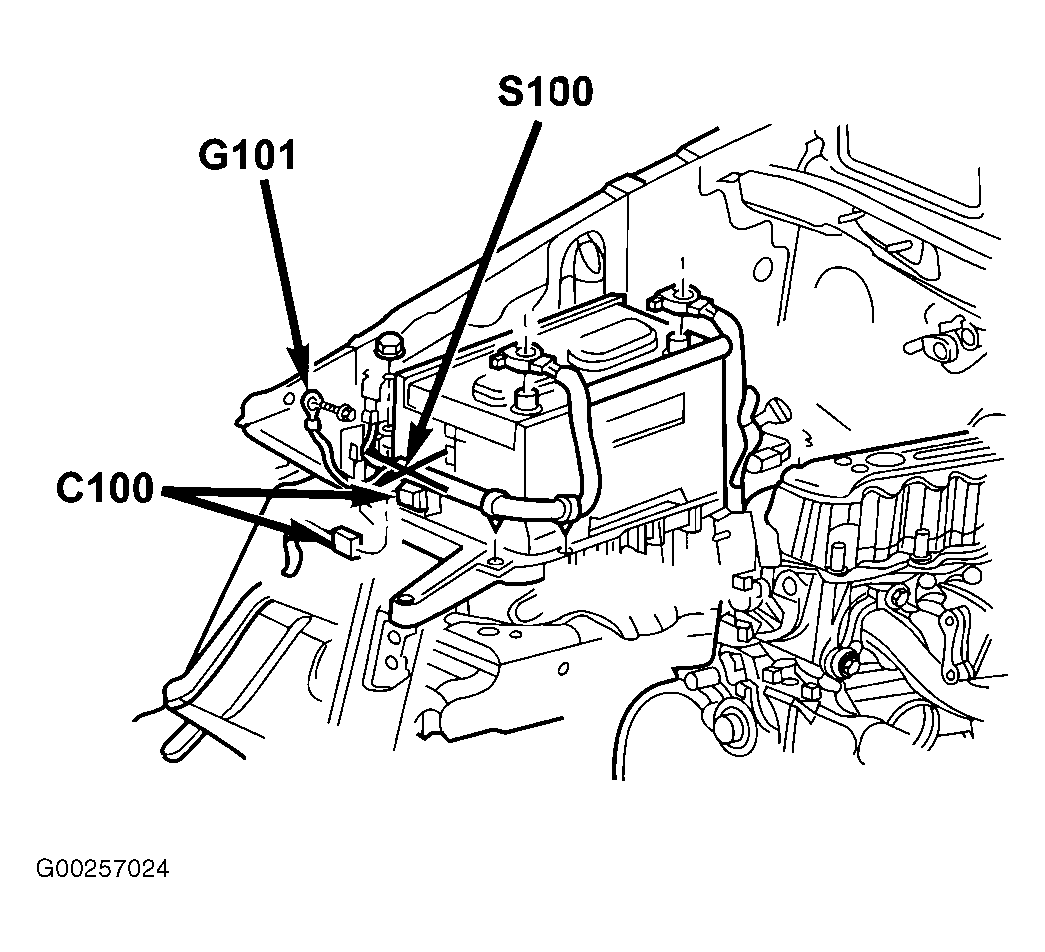

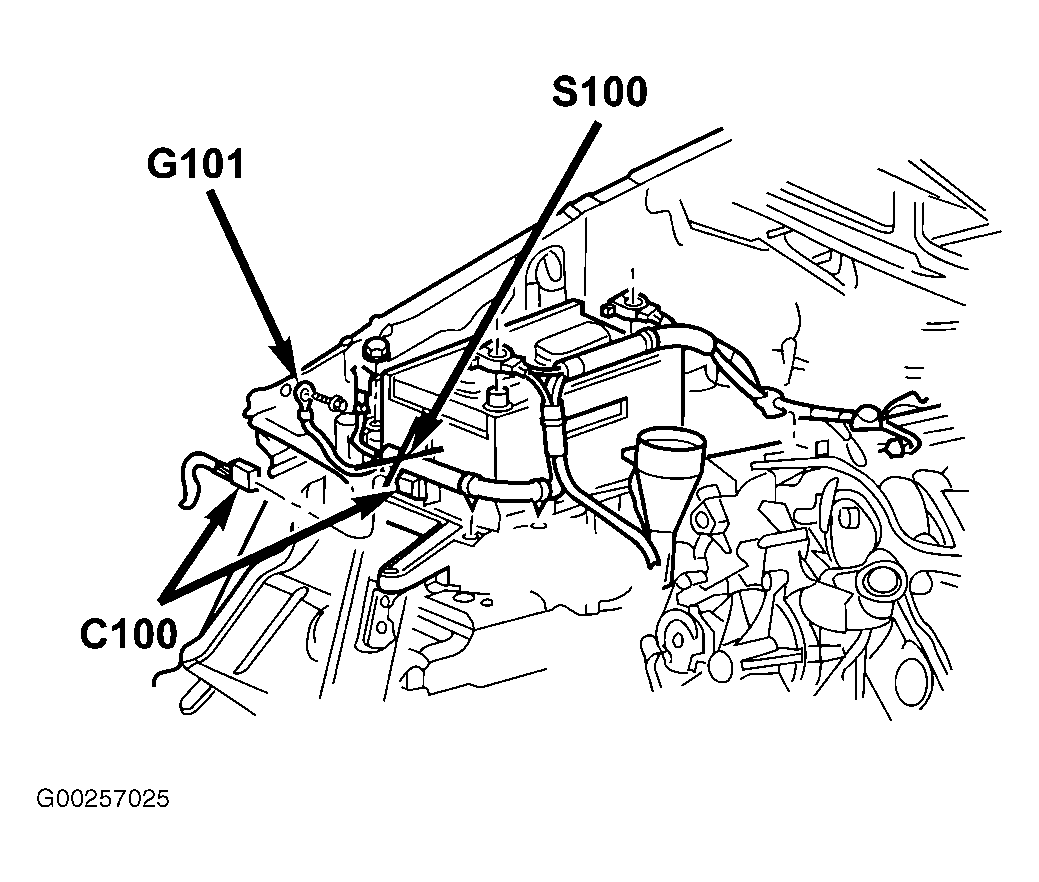

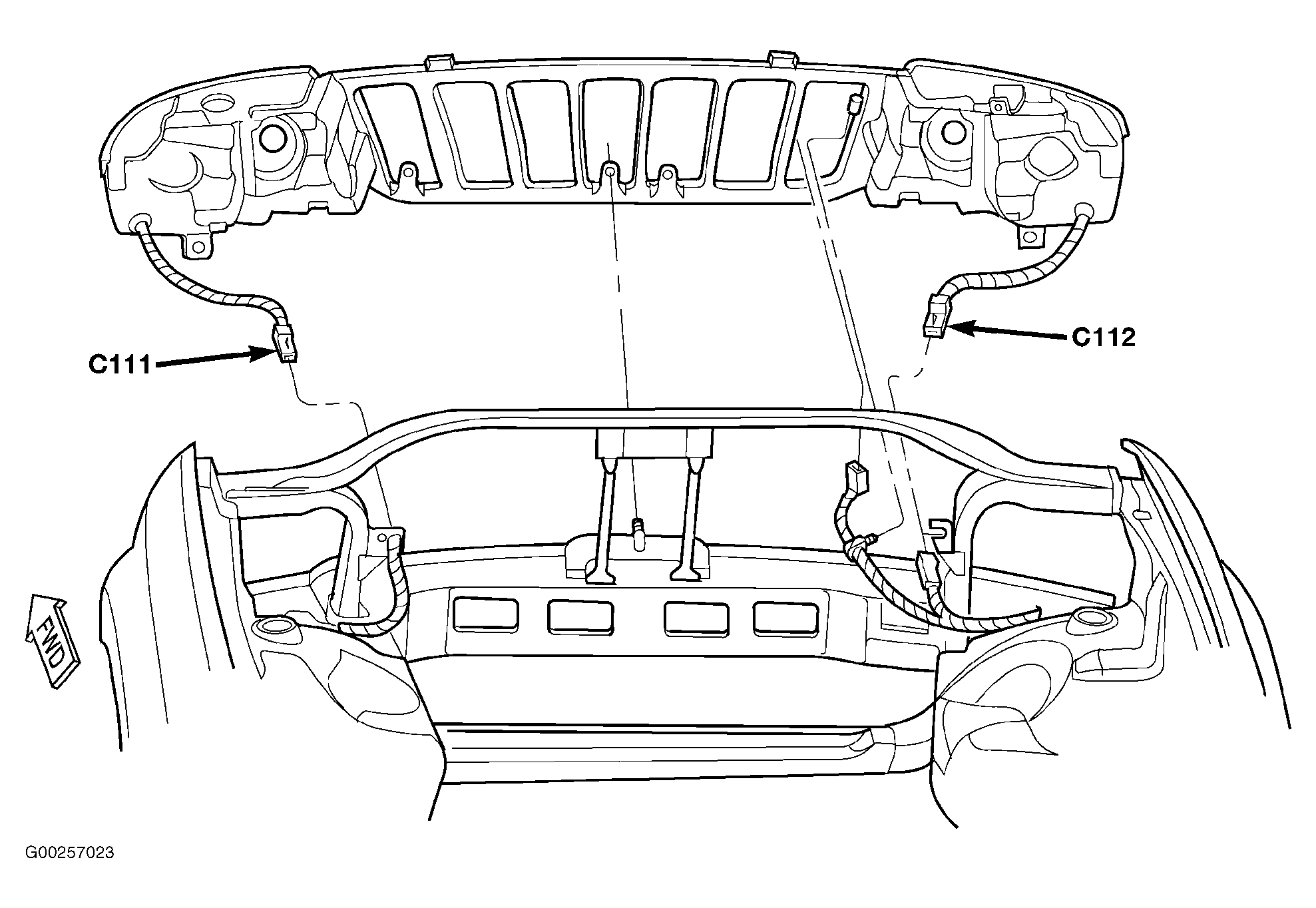

Fig 1: Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 2: Right Side Of Engine Compartment (4.0L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 3: Right Side Of Engine Compartment (4.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 4: Left Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 5: Right Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

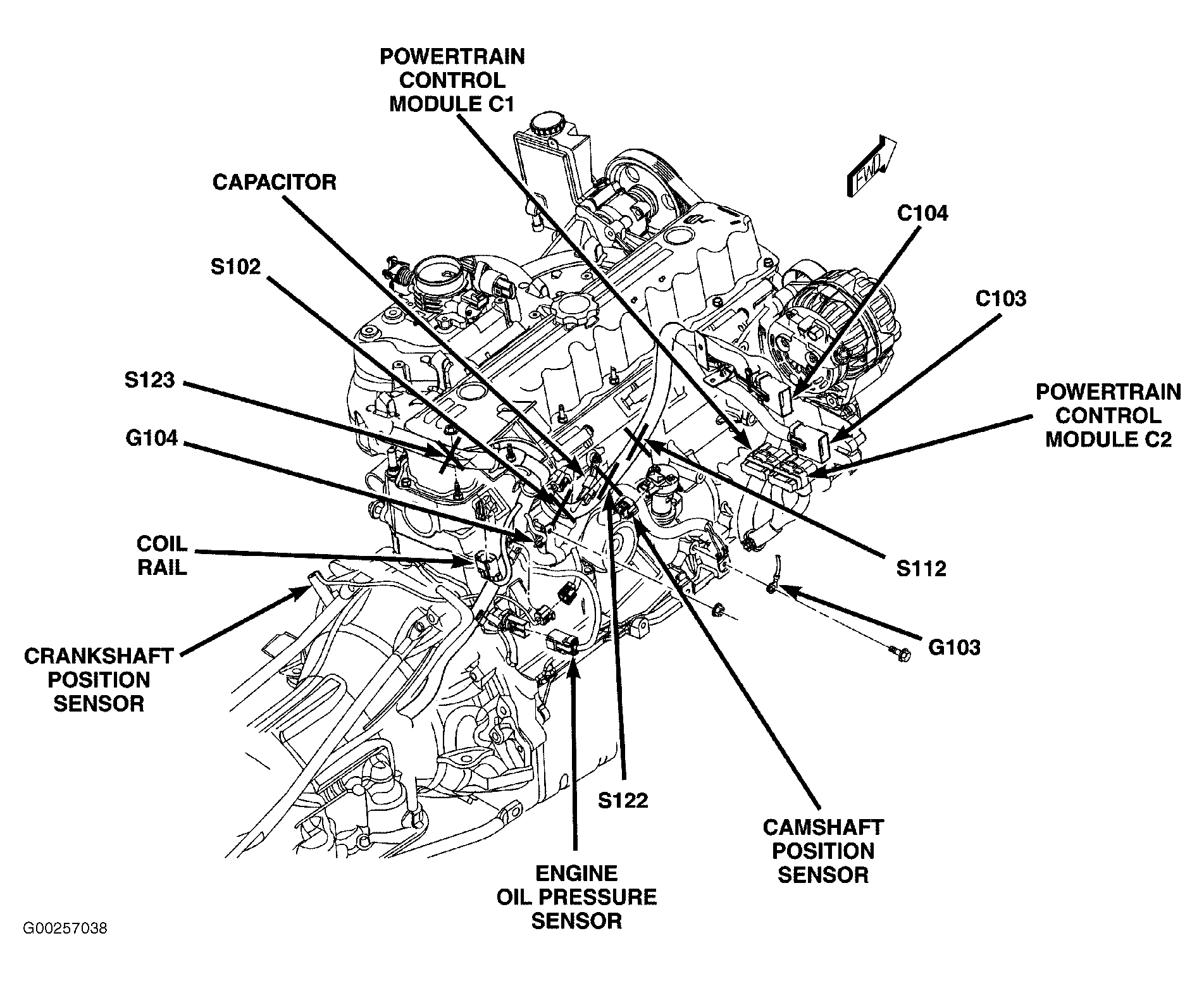

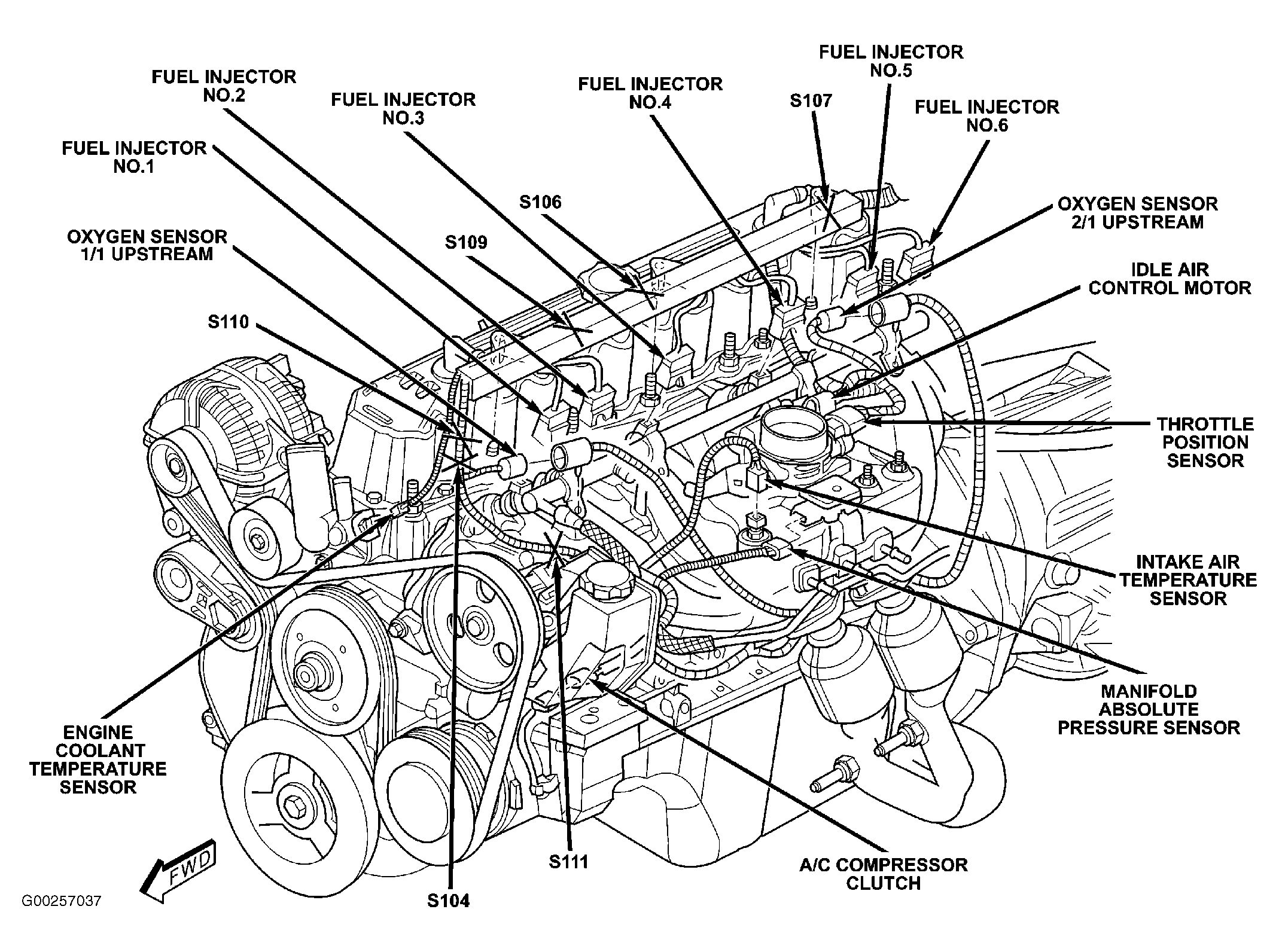

Fig 6: Left Side Of Engine (4.0L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 7: Right Rear Of Engine (4.0L)
Courtesy of DAIMLERCHRYSLER CORP.

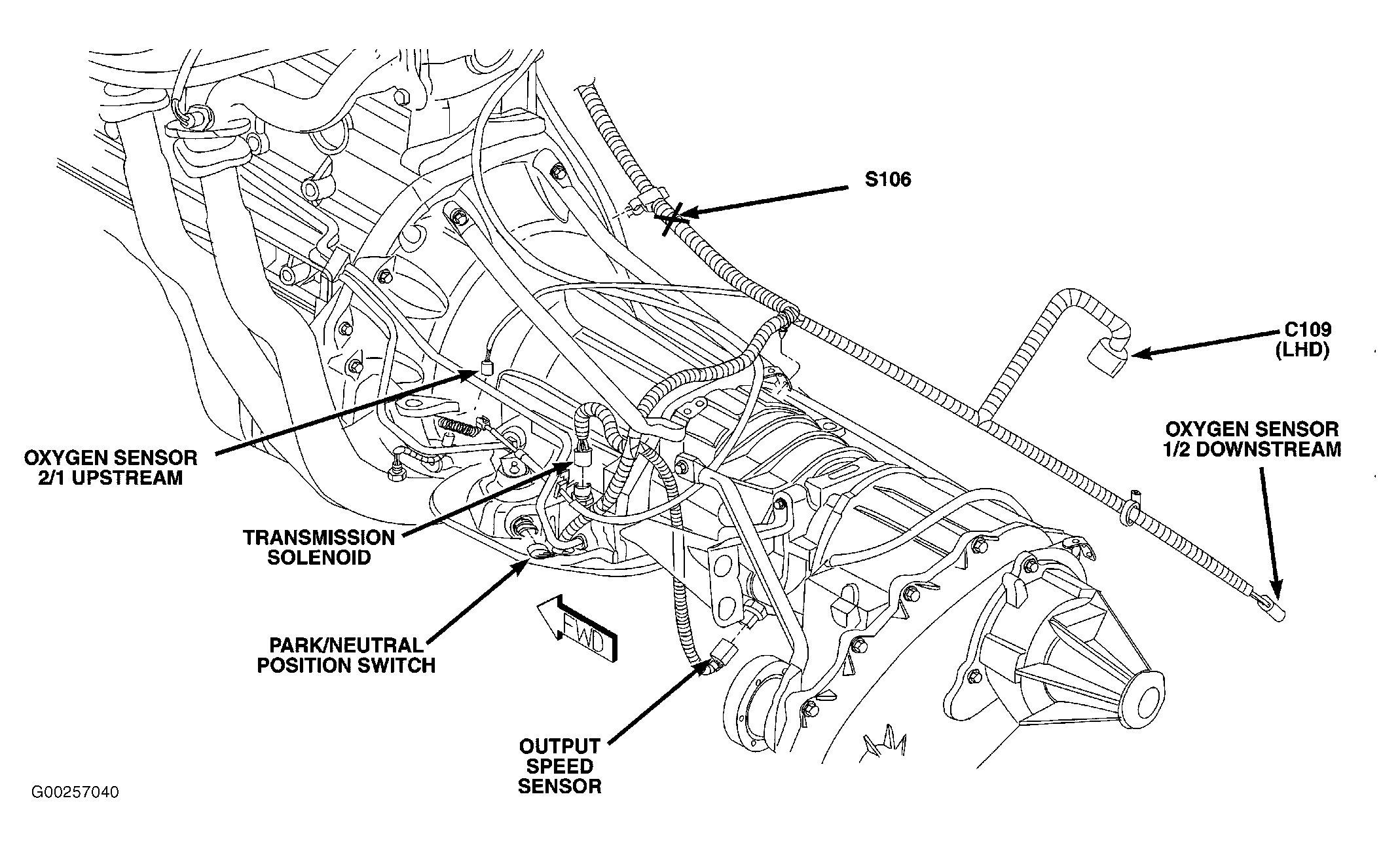

Fig 8: Left Side Of Transmission (4.0L)
Courtesy of DAIMLERCHRYSLER CORP.

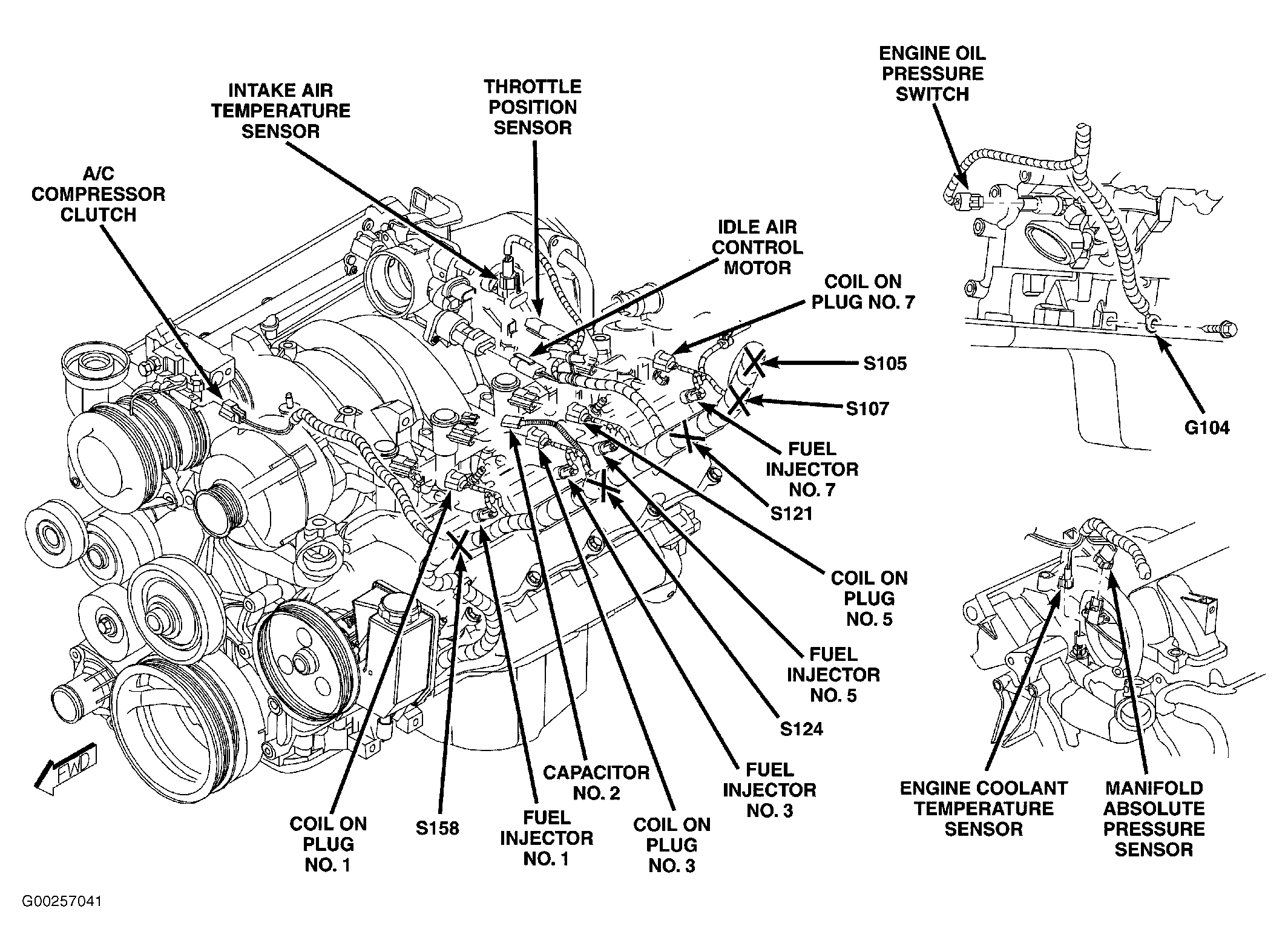

Fig 9: Left Front Of Engine (4.7L)
Courtesy of DAIMLERCHRYSLER CORP.

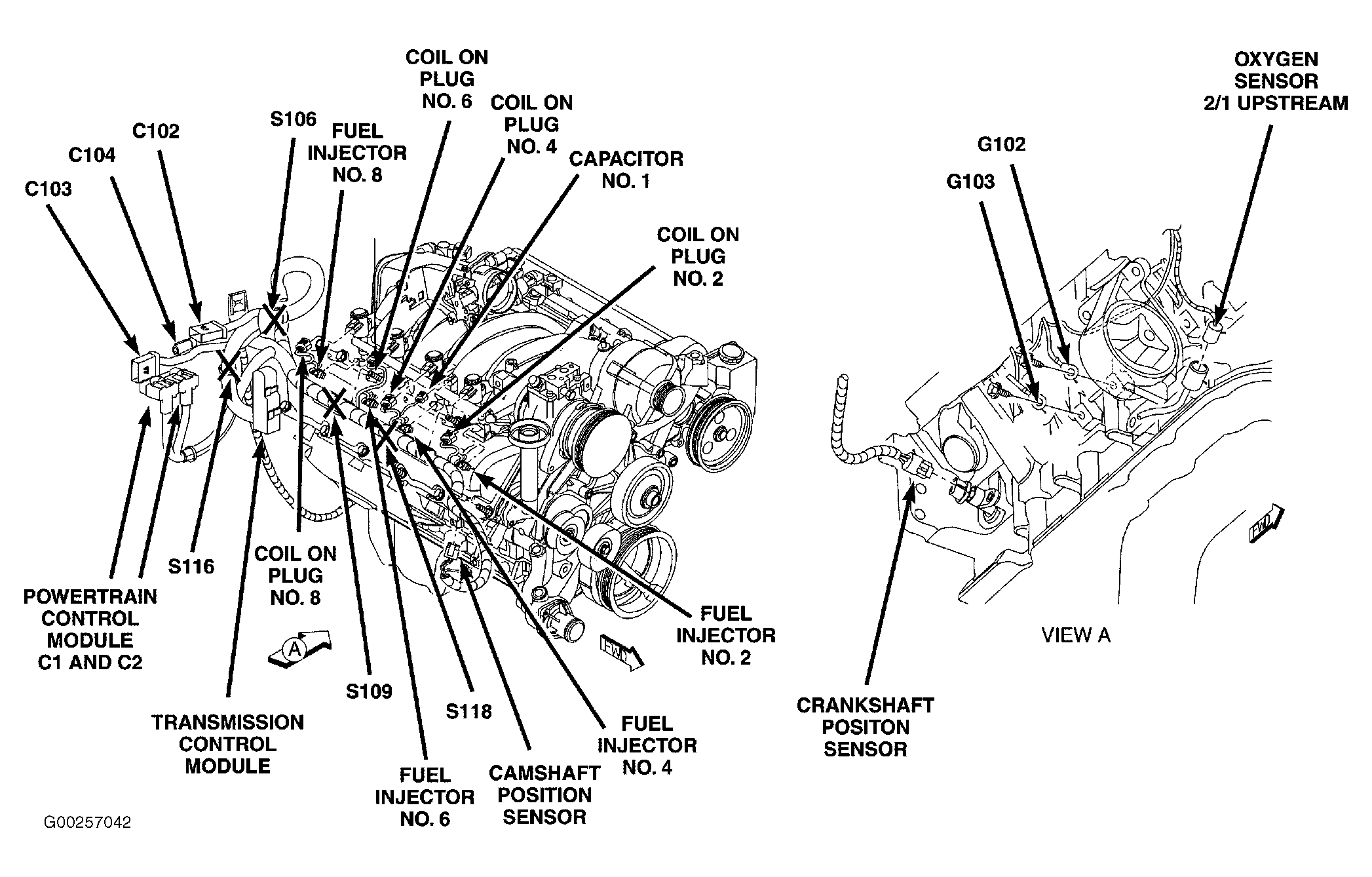

Fig 10: Right Front Of Engine (4.7L)
Courtesy of DAIMLERCHRYSLER CORP.

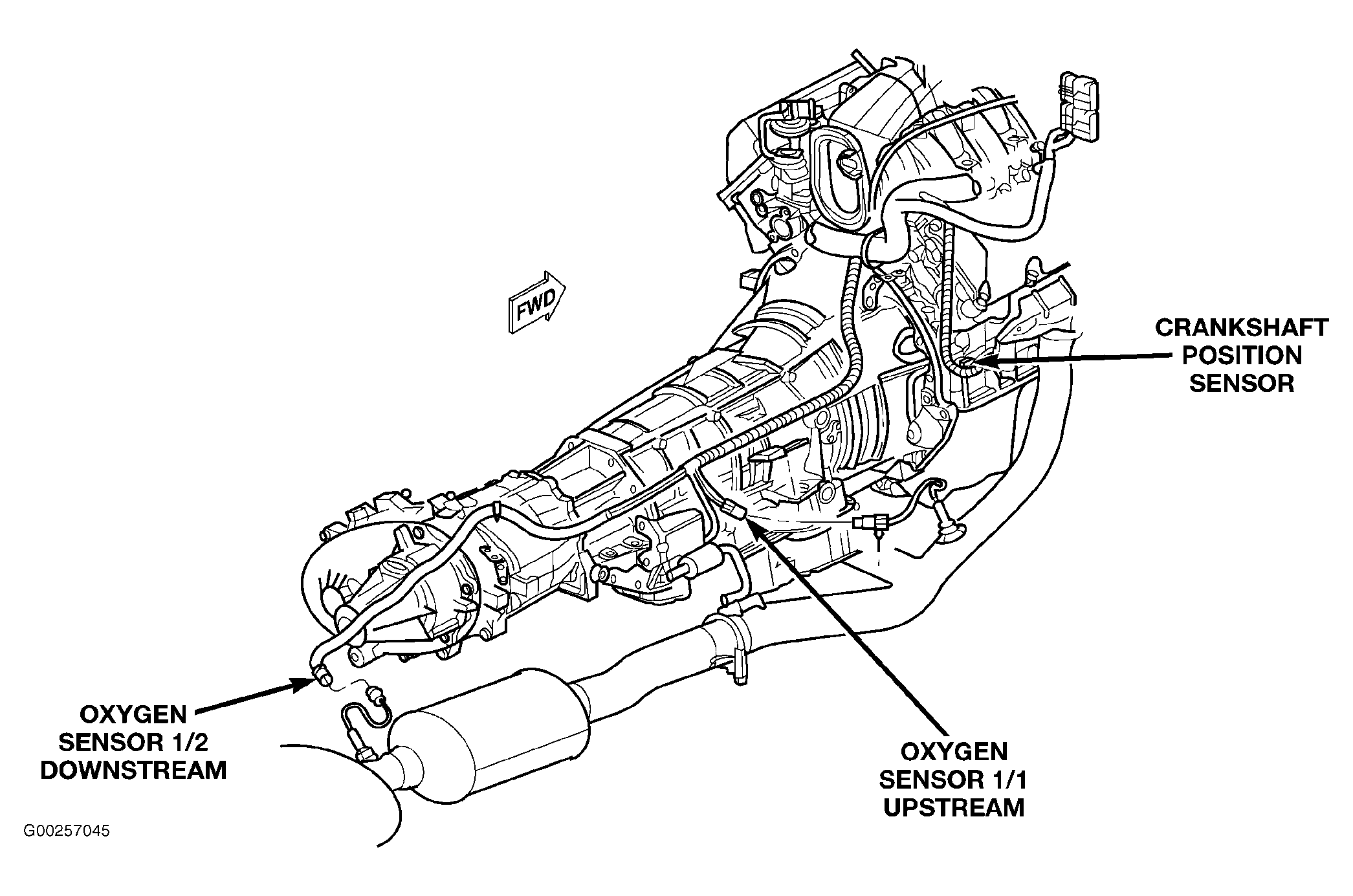

Fig 11: Left Side Of Transmission (4.7L)
Courtesy of DAIMLERCHRYSLER CORP.

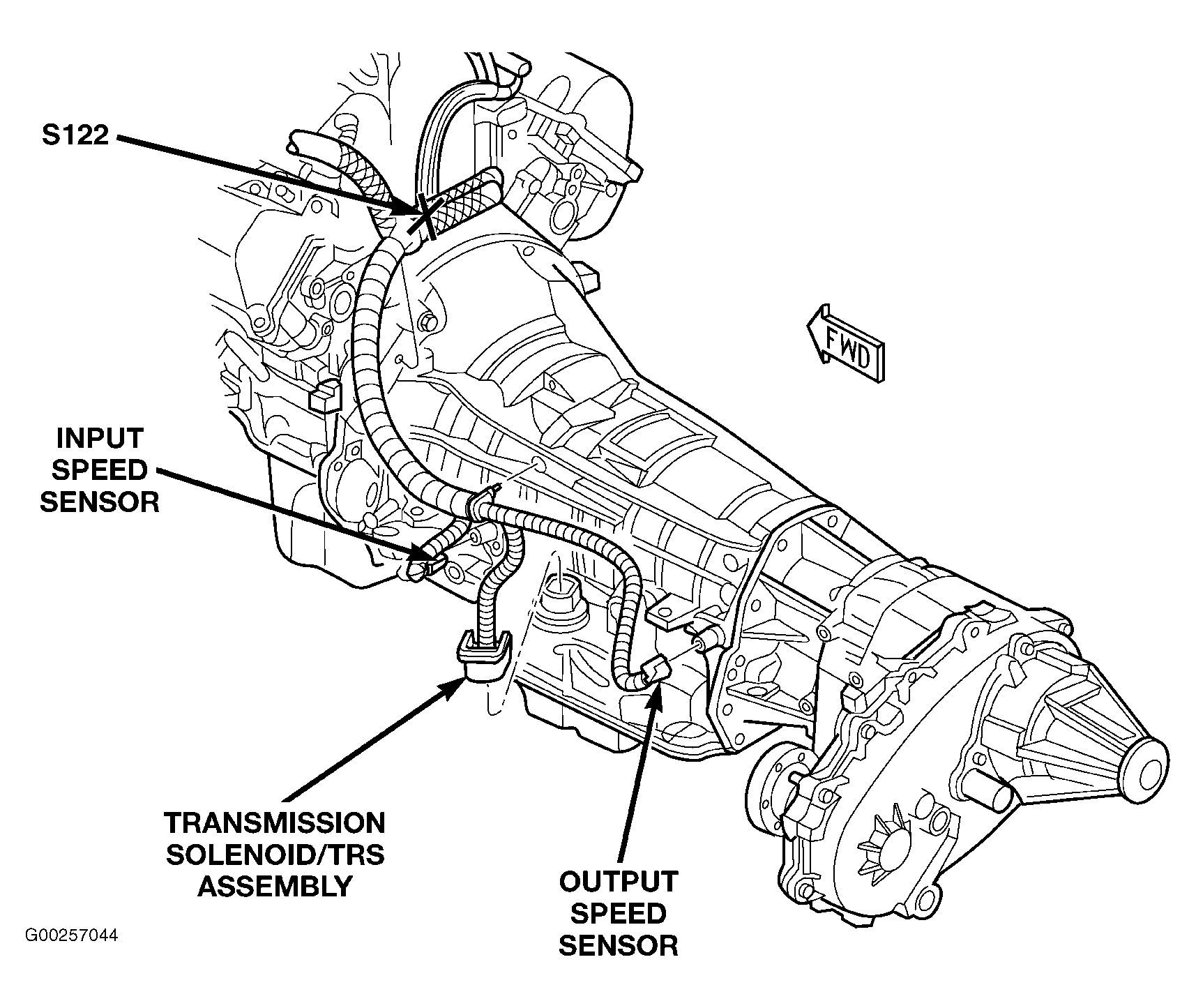

Fig 12: Right Side Of Transmission (4.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 13: Right Rear Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 14: Front Of Dash
Courtesy of DAIMLERCHRYSLER CORP.

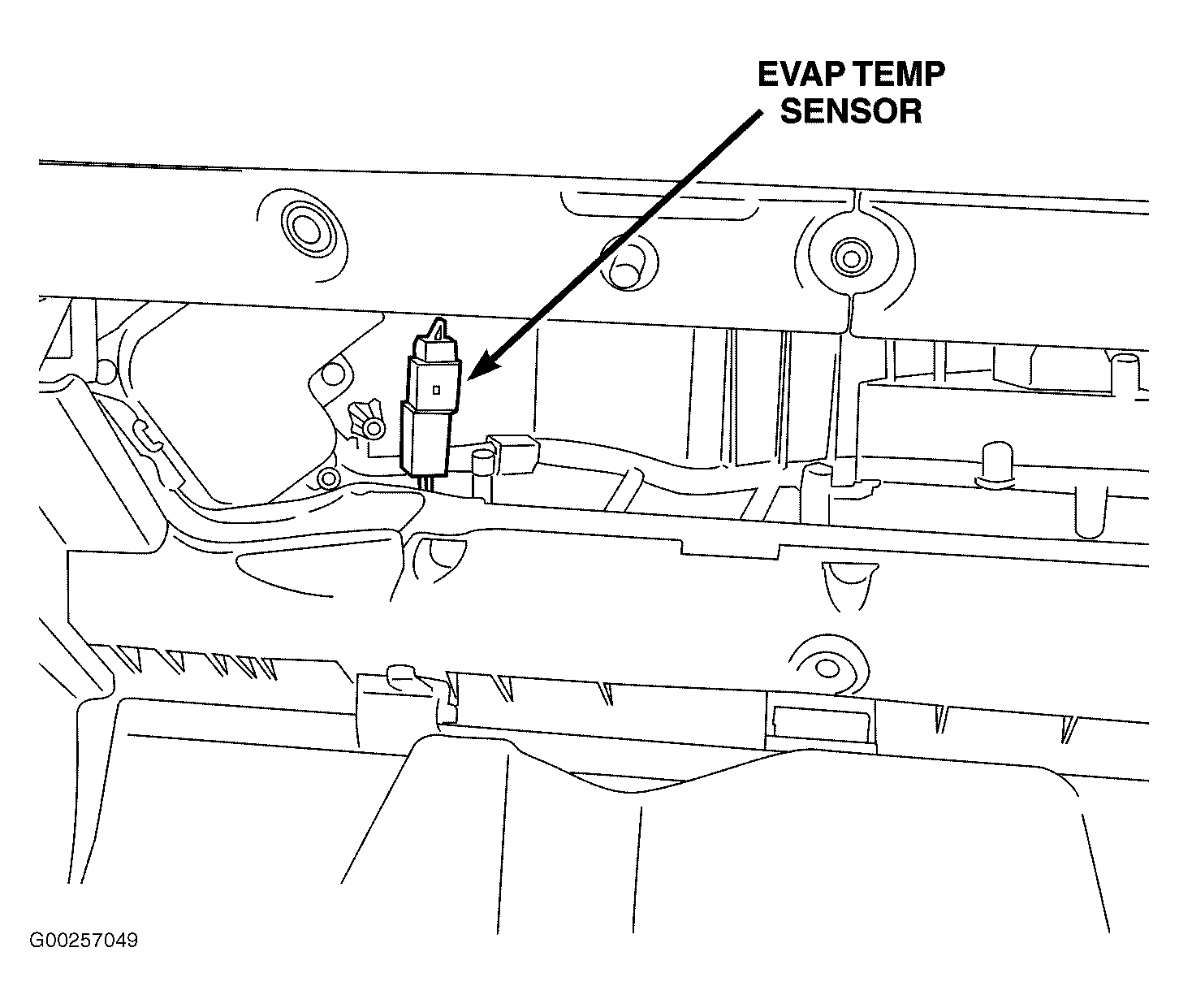

Fig 15: Behind Glove Box
Courtesy of DAIMLERCHRYSLER CORP.
Fig 16: Center Console
Courtesy of DAIMLERCHRYSLER CORP.

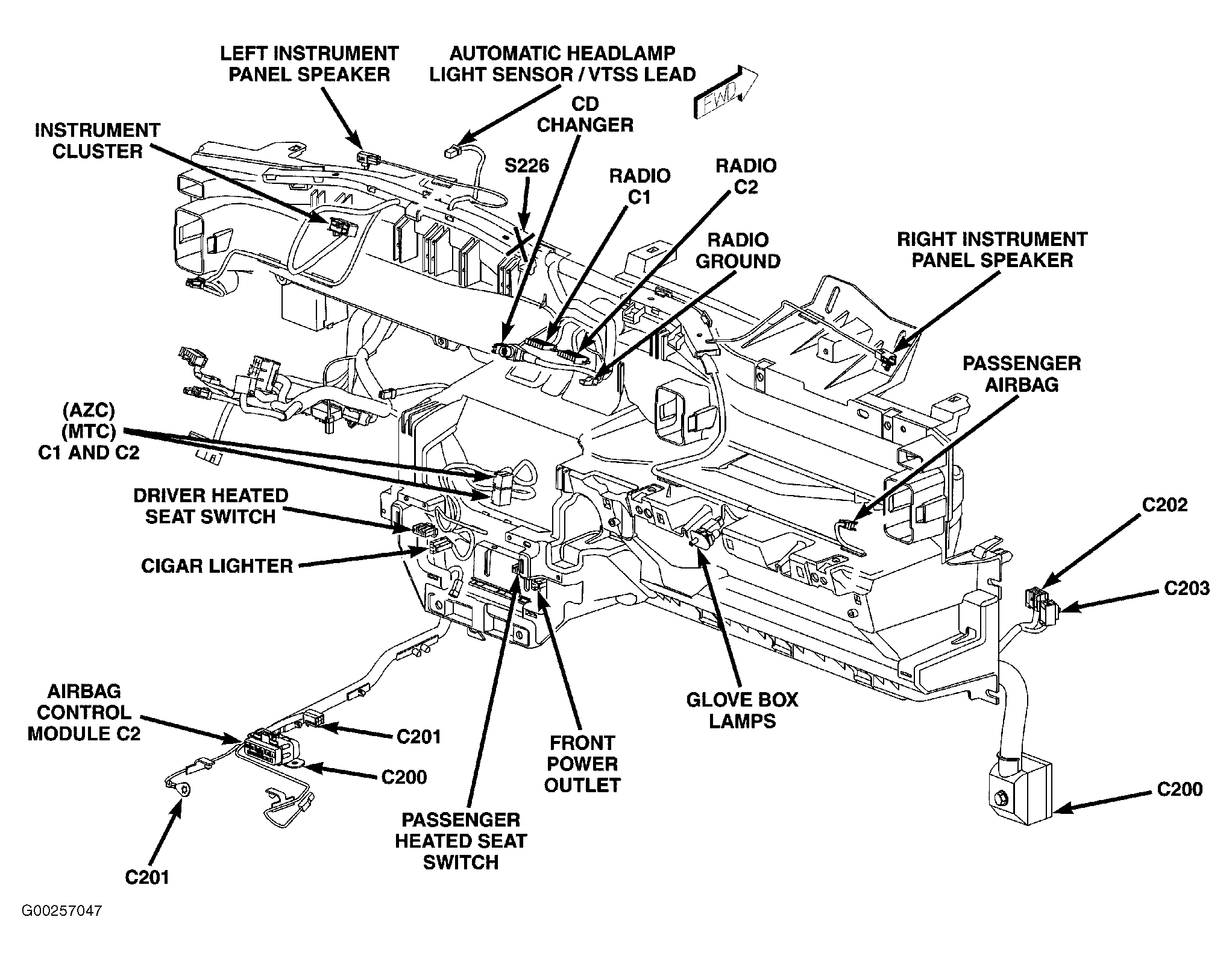

Fig 17: Rear Of Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 18: Steering Column
Courtesy of DAIMLERCHRYSLER CORP.
Fig 19: Left Front Door
Courtesy of DAIMLERCHRYSLER CORP.
Fig 20: Right Front Door
Courtesy of DAIMLERCHRYSLER CORP.

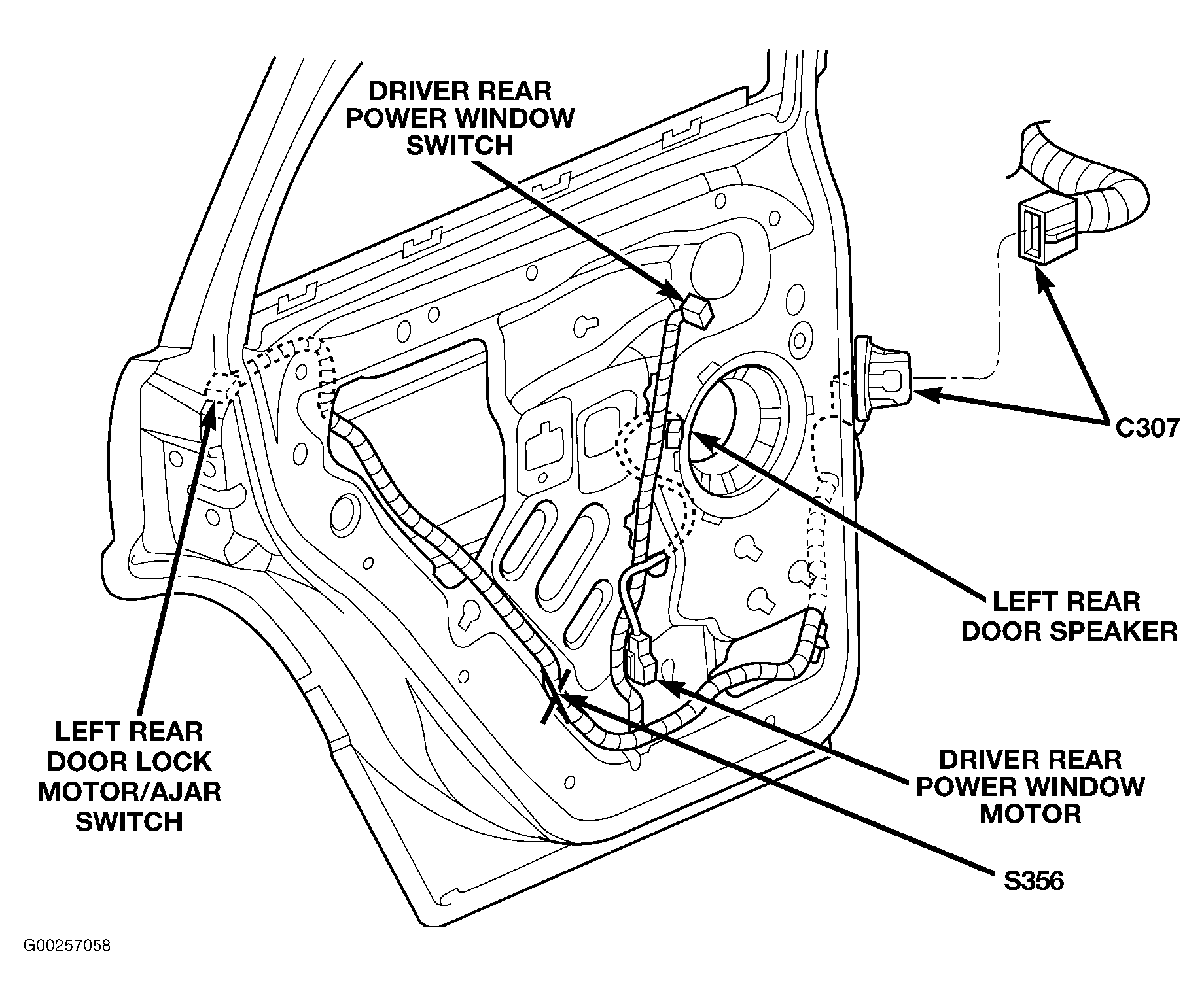

Fig 21: Left Rear Door
Courtesy of DAIMLERCHRYSLER CORP.

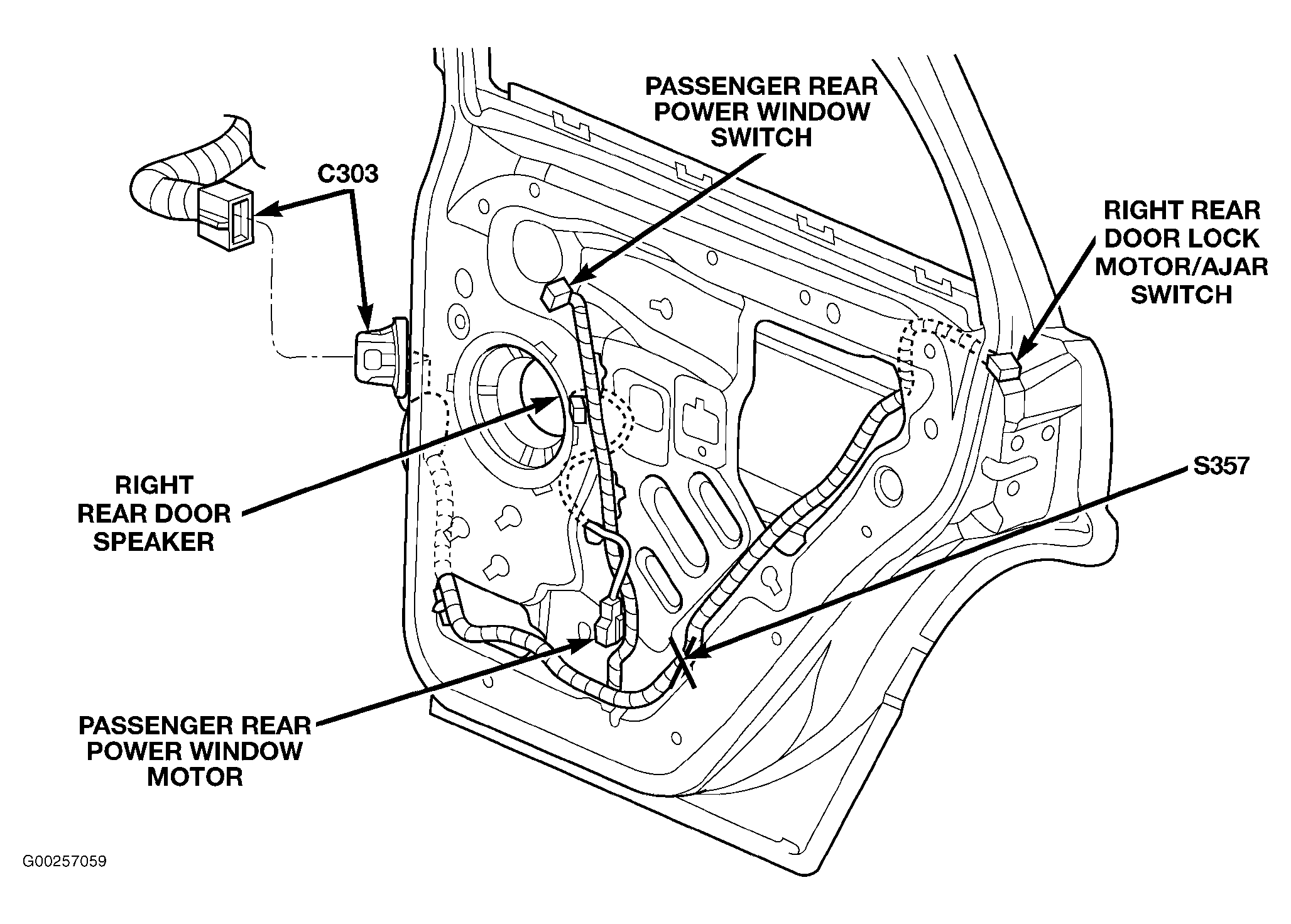

Fig 22: Right Rear Door
Courtesy of DAIMLERCHRYSLER CORP.
Fig 23: Left Kick Panel
Courtesy of DAIMLERCHRYSLER CORP.

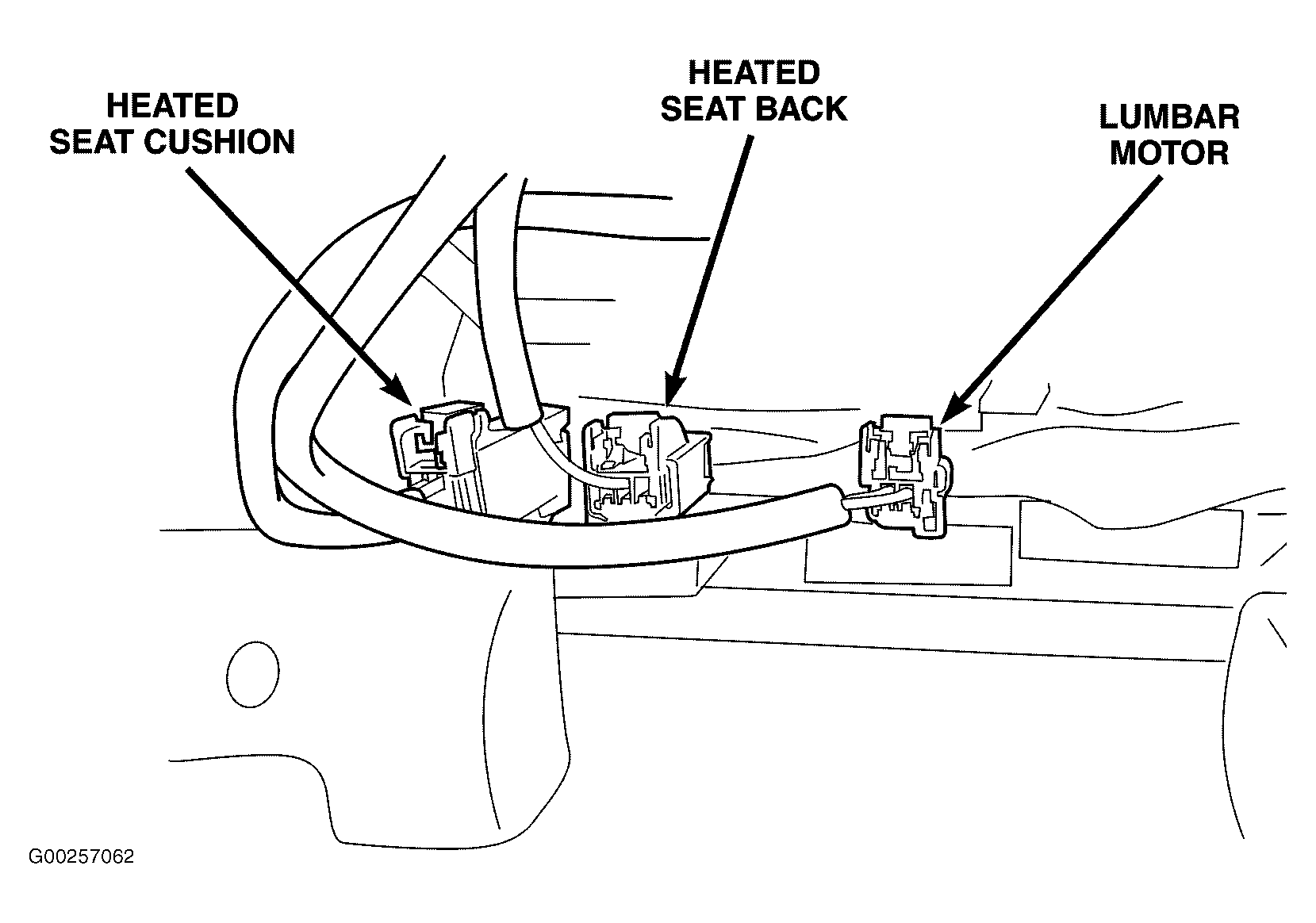

Fig 24: Below Driver/Passenger Seat
Courtesy of DAIMLERCHRYSLER CORP.
Fig 25: Right Rear Roof
Courtesy of DAIMLERCHRYSLER CORP.

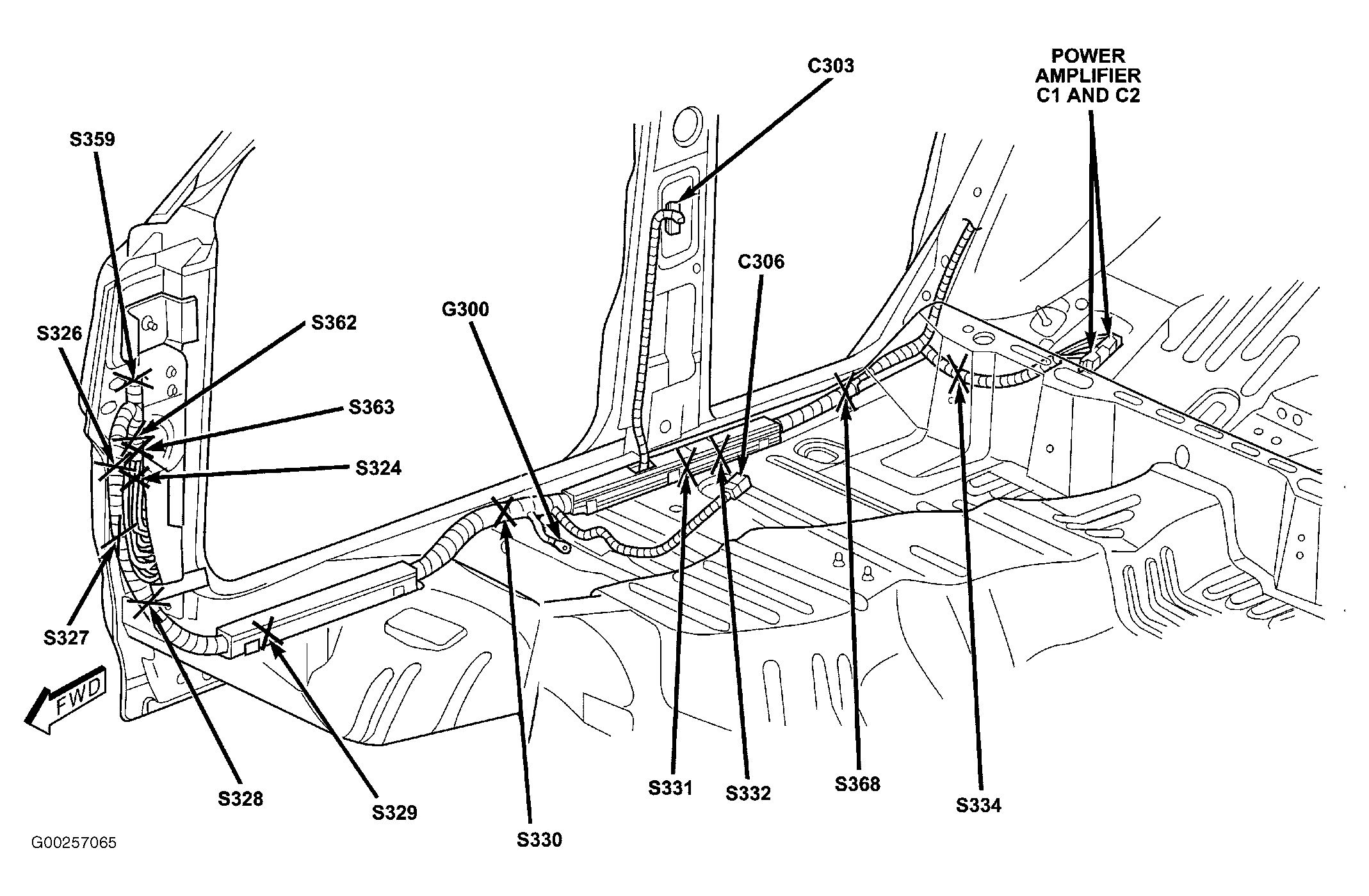

Fig 26: Left Side Of Vehicle Floor
Courtesy of DAIMLERCHRYSLER CORP.
Fig 27: Right Side Of Vehicle Floor
Courtesy of DAIMLERCHRYSLER CORP.

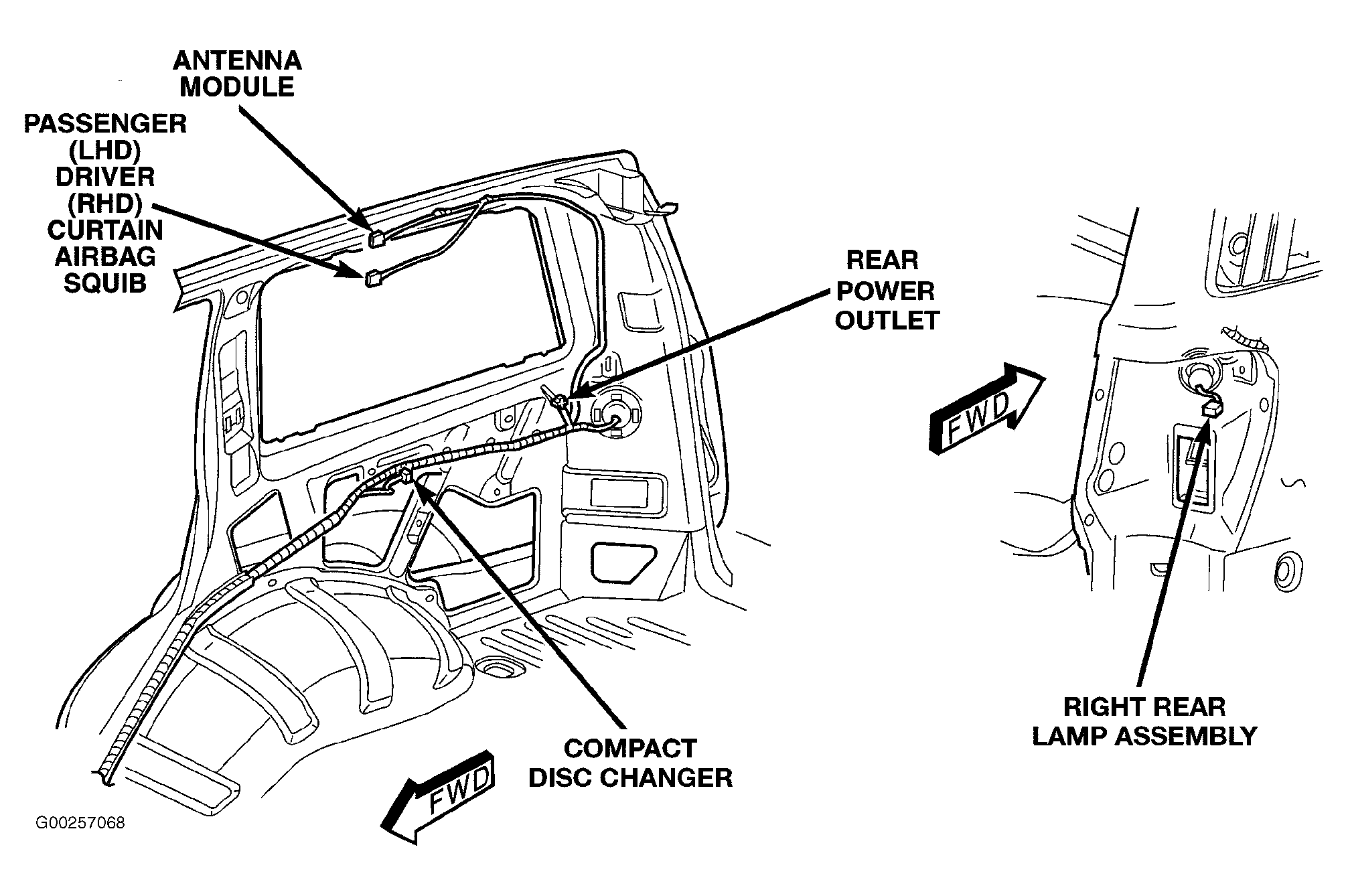

Fig 28: Right Rear Quarterpanel
Courtesy of DAIMLERCHRYSLER CORP.

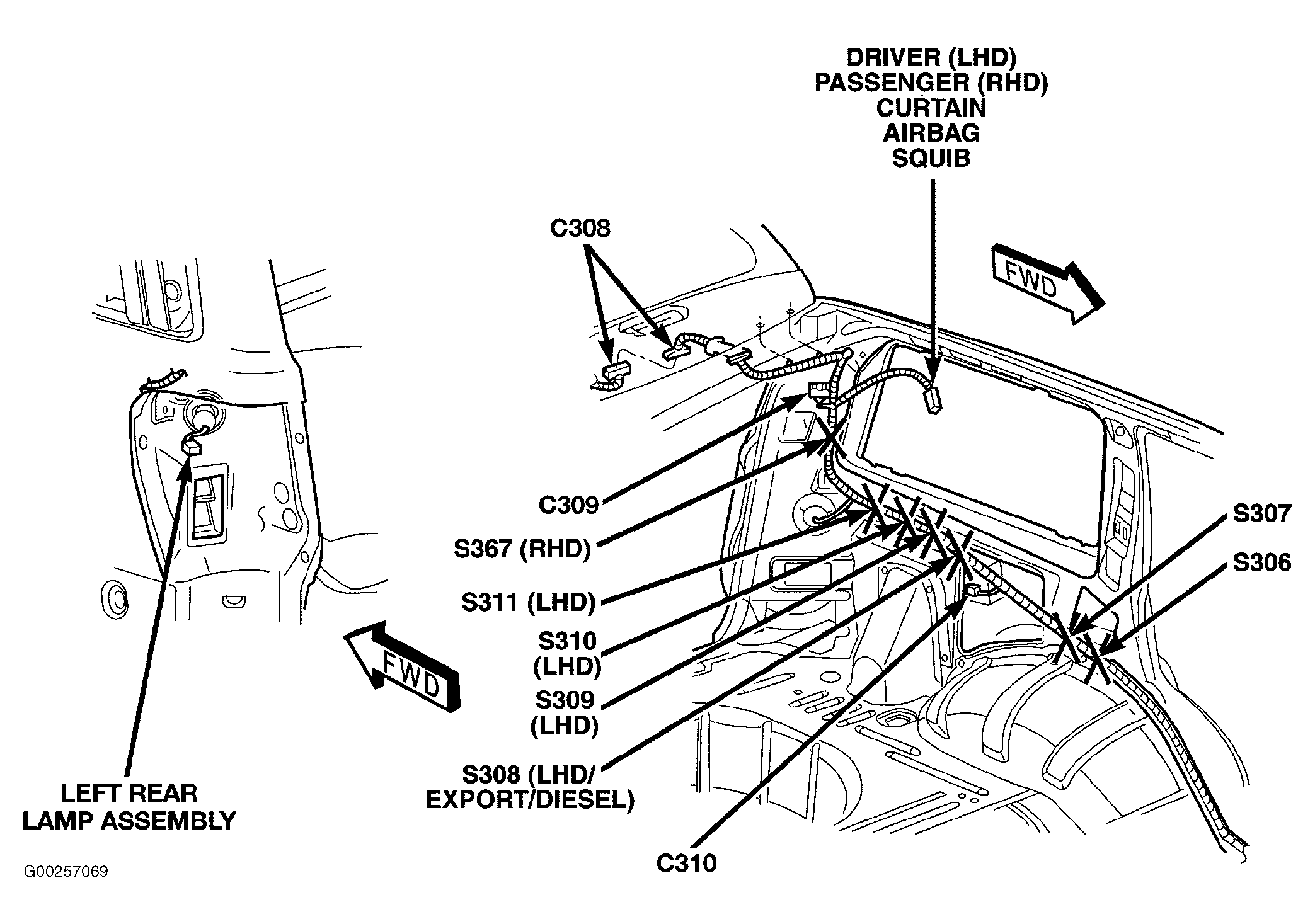

Fig 29: Left Rear Quarterpanel
Courtesy of DAIMLERCHRYSLER CORP.

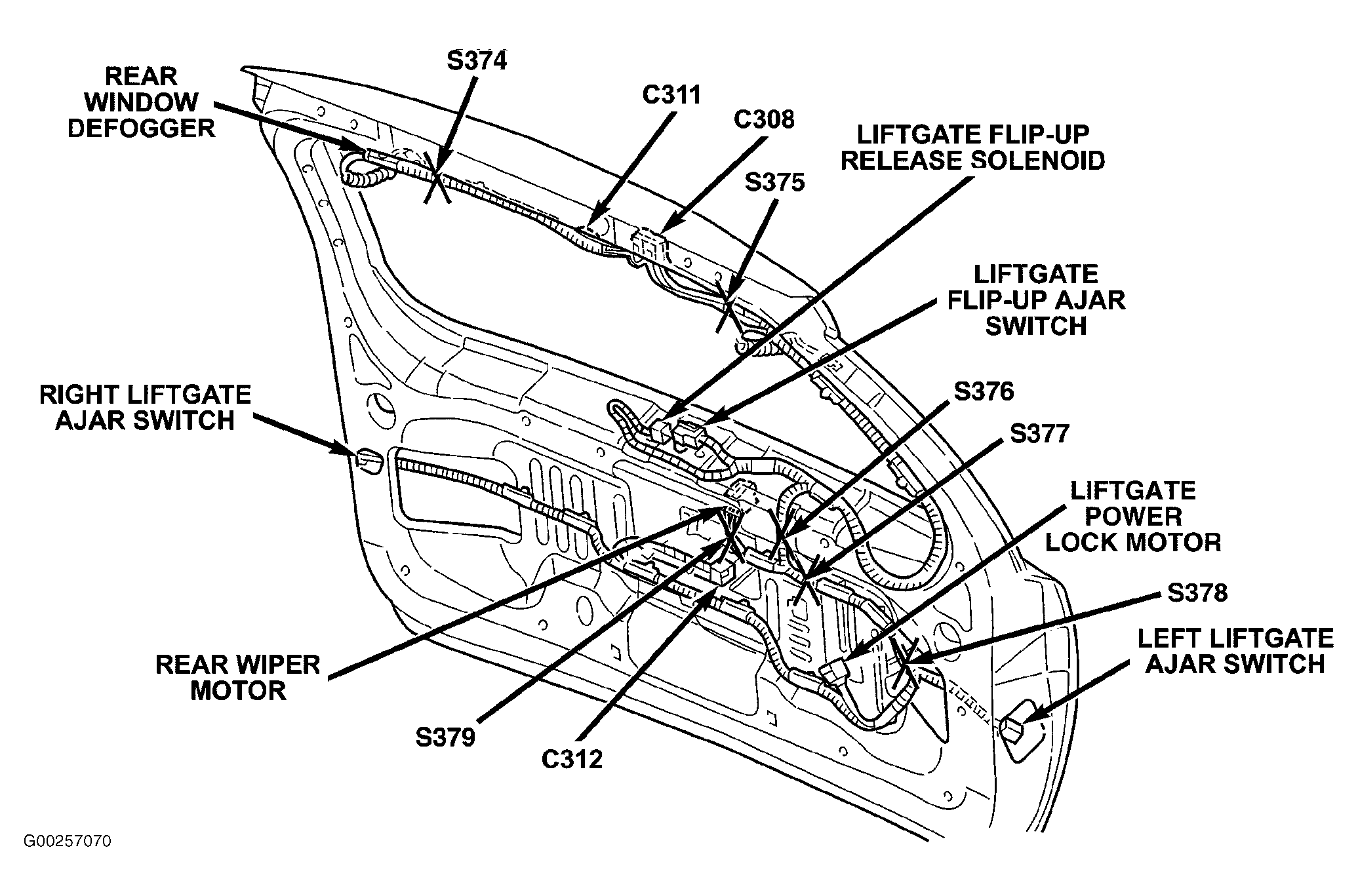

Fig 30: Liftgate
Courtesy of DAIMLERCHRYSLER CORP.

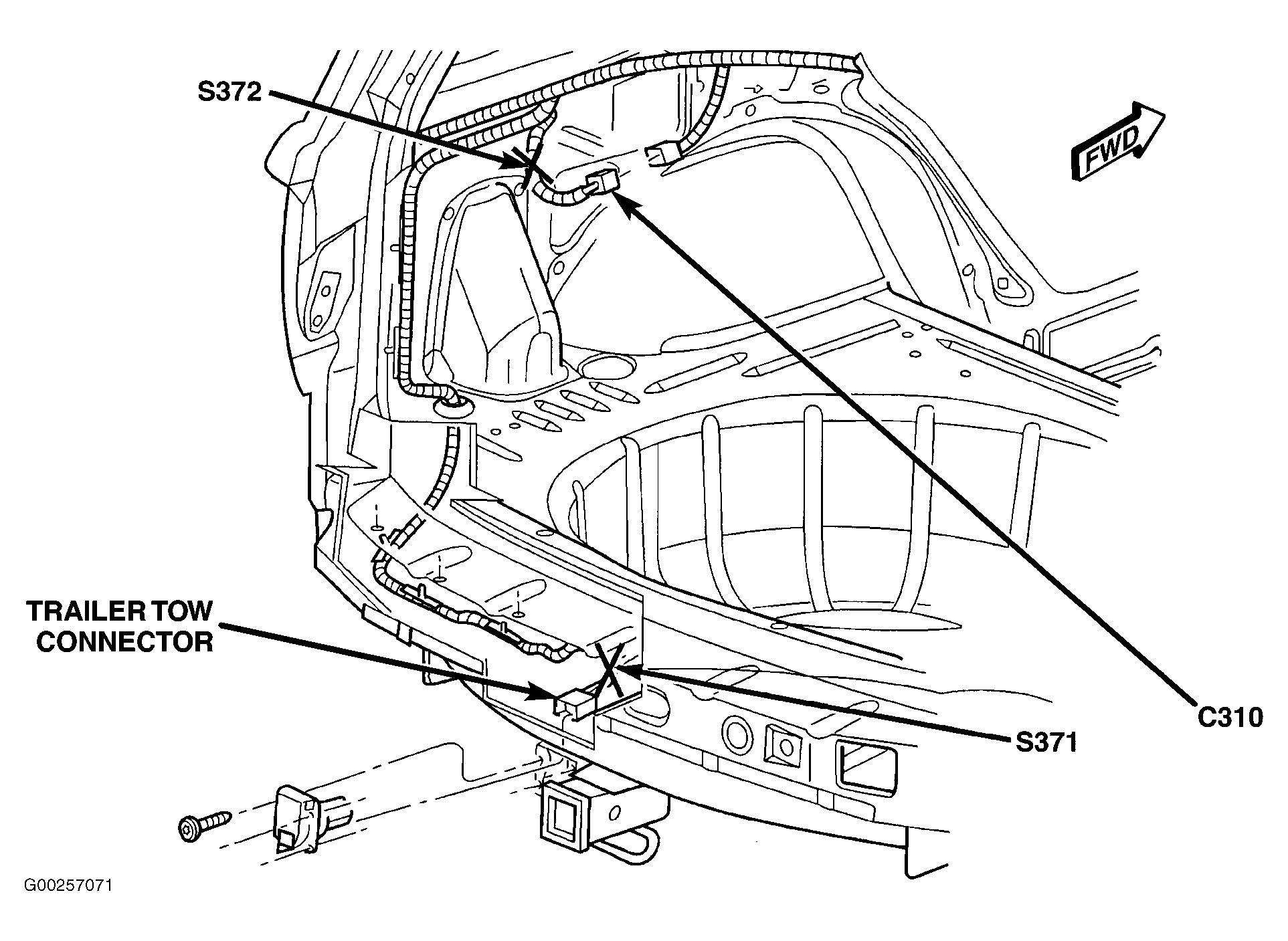

Fig 31: Rear Of Vehicle
Courtesy of DAIMLERCHRYSLER CORP.

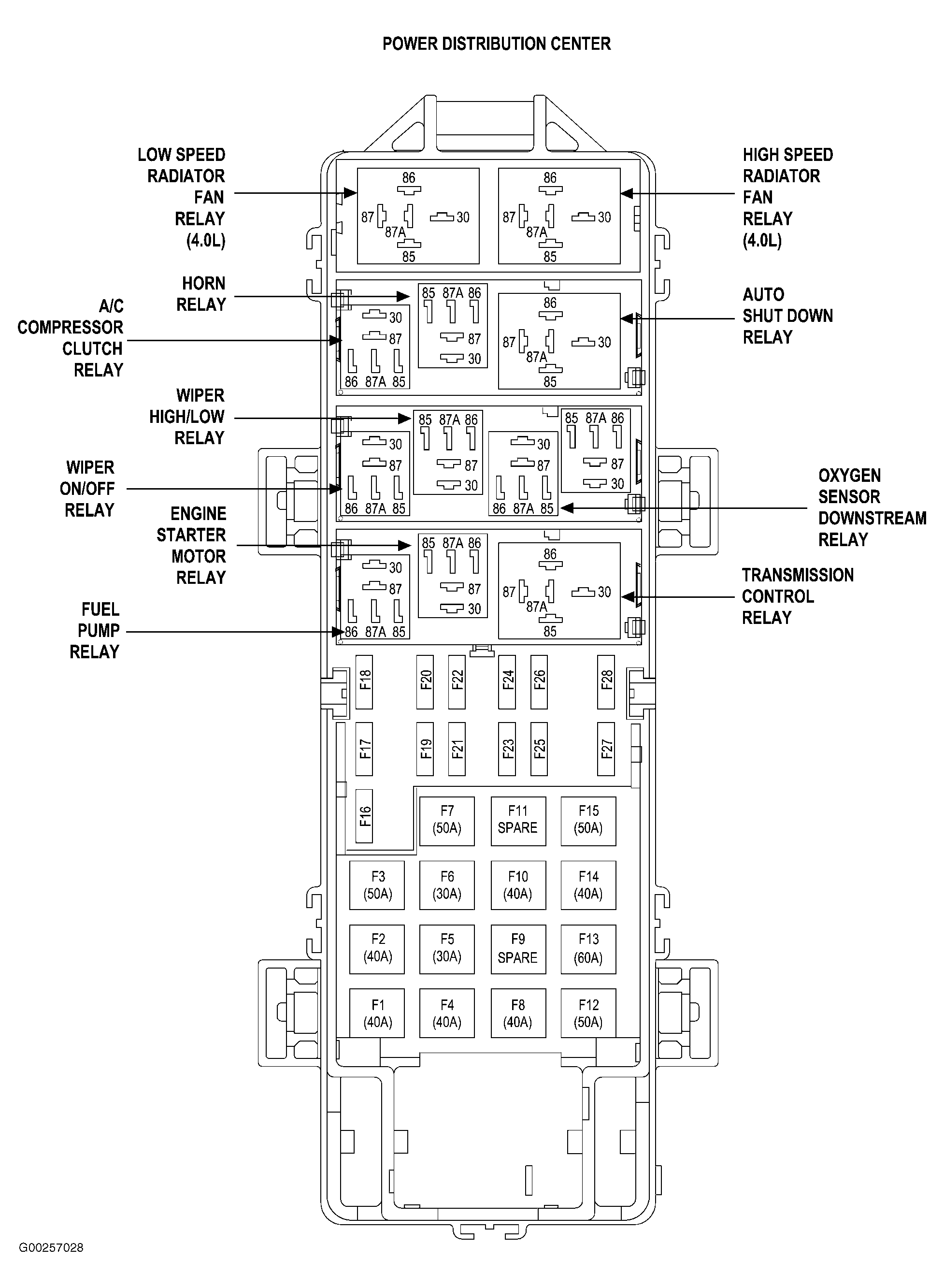

Fig 32: Power Distribution Center
Courtesy of DAIMLERCHRYSLER CORP.
Fig 33: Junction Block
Courtesy of DAIMLERCHRYSLER CORP.
