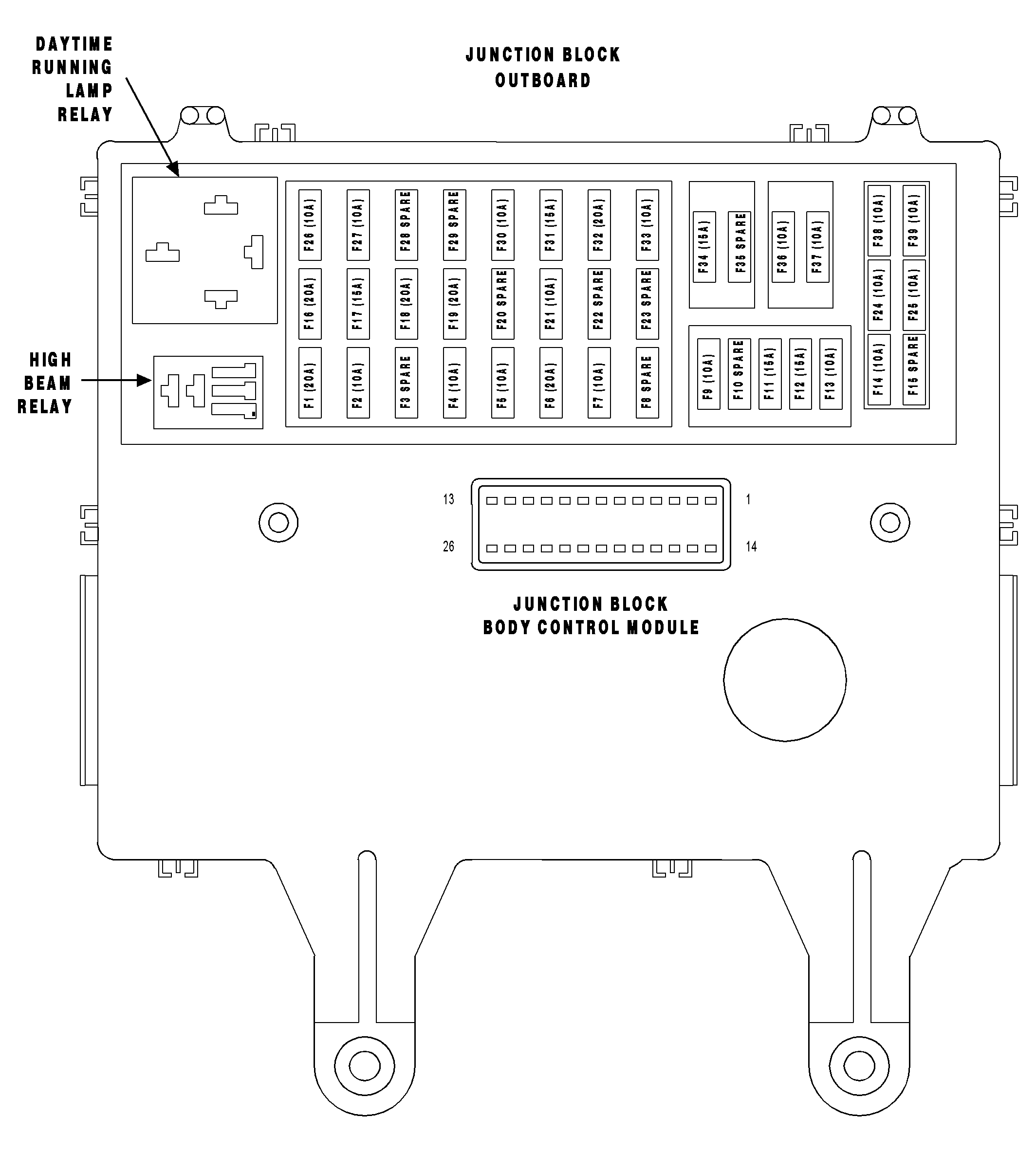

Junction Body Control Module Block Connector End View
JUNCTION BLOCK BODY CONTROL MODULE-JB - 26 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | X3 (PREMIUM) | HORN RELAY CONTROL |
| 2 | P334 | DOOR UNLOCK RELAY CONTROL |
| 3 | L779 | PARK LAMP RELAY CONTROL |
| 4 | L239 (RHD/LHD HIGHLINE) | REAR FOG LAMP RELAY CONTROL |
| 5 | P109 (EXCEPT BASE) | DRIVER DOOR UNLOCK RELAY CONTROL |
| 6 | C515 | REAR WINDOW DEFOGGER RELAY CONTROL |
| 7 | P305 (EXCEPT BASE) | ACCESSORY DELAY RELAY CONTROL |
| 8 | Z944 | GROUND |
| 9 | A213 | FUSED B(+) |
| 10 | L309 | HIGH BEAM RELAY CONTROL |
| 11 | P31 | TAILGATE UNLOCK DRIVER |
| 12 | P37 | DOOR LOCK SWITCH GROUND |
| 13 | L45 | LOW BEAM RELAY CONTROL |
| 14 | F98 | FUSED IGNITION SWITCH OUTPUT (RUN-ACC) |
| 15 | A908 | FUSED B(+) |
| 16 | F942 | FUSED IGNITION SWITCH OUTPUT (RUN-START) |
| 17 | L139 (EXCEPT BASE) | FRONT FOG LAMP RELAY CONTROL |
| 18 | P333 | DOOR LOCK RELAY CONTROL |
| 19 | W2 | FRONT WIPER HIGH/LOW RELAY CONTROL |
| 20 | W7 | FRONT WIPER PARK SWITCH SENSE |
| 21 | W6 | FRONT WIPER ON/OFF RELAY CONTROL |
| 22 | P30 | TAILGATE LOCK DRIVER |
| 23 | P36 | DOOR LOCK SWITCH MUX |
| 24 | Z327 | GROUND |
| 25 | Z943 | GROUND |
| 26 | M20 | COURTESY LAMP LOAD SHED |
