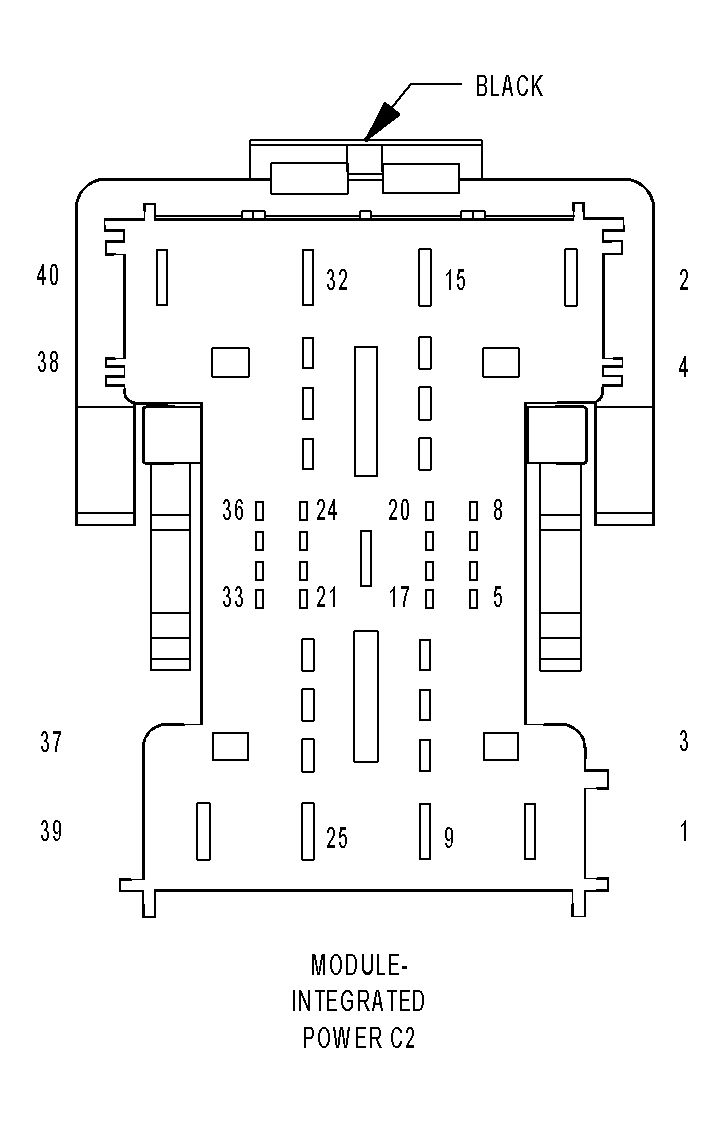

Integrated Power Module Connector End View (C2)
WARNING: This page is about a different car, the 2008 Jeep Grand Cherokee, 2007 Jeep Grand Cherokee, and 2006 Jeep Grand Cherokee. However, it is still accessible from the selected car via links, so may be relevant.
MODULE-INTEGRATED POWER C2 - BLACK 40 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | - | - |
| 2 | L1 18WT/LG | BACKUP LAMP FEED |
| 3 | - | - |
| 4 | - | - |
| 5 | G70 20VT/LB (GAS EXCEPT SRT8) | HOOD AJAR SWITCH SENSE |
| 6 | - | - |
| 7 | F942 20PK/LG | FUSED IGNITION SWITCH OUTPUT (RUN-START) |
| 8 | L1 18WT/LG | BACKUP LAMP FEED |
| 9 | Z387 18BK | GROUND |
| 10 | A72 18RD/OR (LHD) | ADJUSTABLE PEDALS RELAY OUTPUT |
| 11 | A15 16RD/TN | FUSED ASD RELAY OUTPUT |
| 12 | - | - |
| 13 | - | - |
| 14 | - | - |
| 15 | L63 18WT/DG | LEFT REAR TURN SIGNAL CONTROL |
| 16 | - | - |
| 17 | - | - |
| 18 | L89 18WT/OR | FRONT FOG LAMP RELAY OUTPUT |
| 19 | L89 18WT/OR | FRONT FOG LAMP RELAY OUTPUT |
| 20 | W12 20BR/OR | REAR WIPER RELAY CONTROL |
| 21 | - | - |
| 22 | - | - |
| 23 | K173 20BR/VT (5.7L/DIESEL) | HYDRAULIC RADIATOR FAN SOLENOID CONTROL |
| 24 | P305 20LG/LB | ACCESSORY DELAY RELAY CONTROL |
| 25 | A5 16RD/VT | FUSED B(+) |
| 26 | Z387 18BK | GROUND |
| 27 | W4 16BR/OR | FRONT WIPER HIGH/LOW RELAY HIGH SPEED OUTPUT |
| 28 | W3 16BR/WT | FRONT WIPER HIGH/LOW RELAY LOW SPEED OUTPUT |
| 29 | Z387 18BK | GROUND |
| 30 | - | - |
| 31 | L615 18WT/YL (EXCEPT SRT8) | TRAILER TOW TURN SIGNAL |
| 31 | L615 18WT/LB (SRT8) | TRAILER TOW TURN SIGNAL |
| 32 | - | - |
| 33 | - | - |
| 34 | - | - |
| 35 | X2 18DG/OR | HORN RELAY OUTPUT |
| 36 | A35 18RD/DG (EXPORT EXCEPT SRT8) | FUSED B(+) |
| 37 | - | - |
| 38 | - | - |
| 39 | - | - |
| 40 | - | - |
