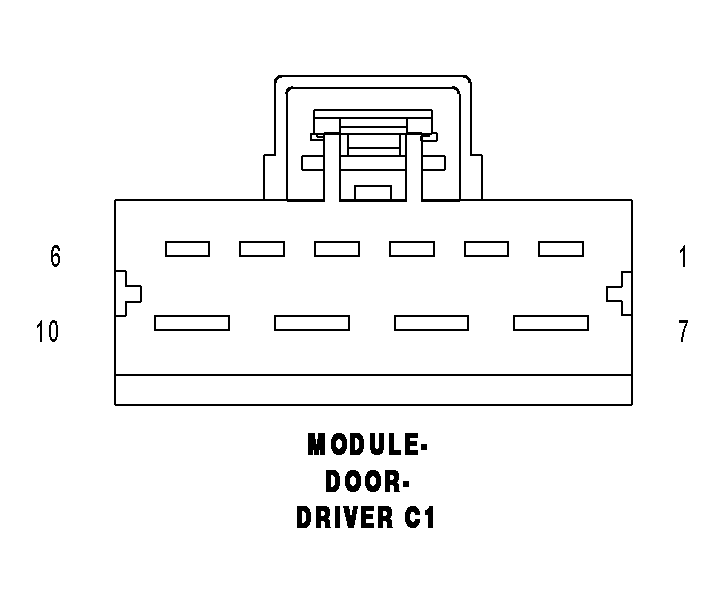

Driver Door Module Connector End View (C1)
MODULE-DOOR-DRIVER C1 - 10 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | Q301 20OR/WT | DRIVER WINDOW HALL SENSOR A SIGNAL |
| 2 | Z405 20BK/OR | GROUND |
| 3 | Q303 20WT/OR | DRIVER WINDOW HALL SENSOR B SIGNAL |
| 4 | A931 20RD (EXCEPT MEMORY) | FUSED B(+) |
| 4 | A931 20RD/WT (MEMORY) | FUSED B(+) |
| 5 | C910 20DB/GY (MEMORY) | DRIVER MIRROR HEATER RETURN |
| 6 | C110 20DB/LB (MEMORY) | DRIVER MIRROR HEATER DRIVER |
| 7 | A929 16RD/DB | FUSED RUN/ACCESSORY DELAY RELAY OUTPUT |
| 8 | Z911 20BK | GROUND |
| 9 | Q321 16OR/DB | DRIVER WINDOW EXPRESS DOWN DRIVER |
| 10 | Q311 16OR/LB | DRIVER WINDOW EXPRESS UP DRIVER |
