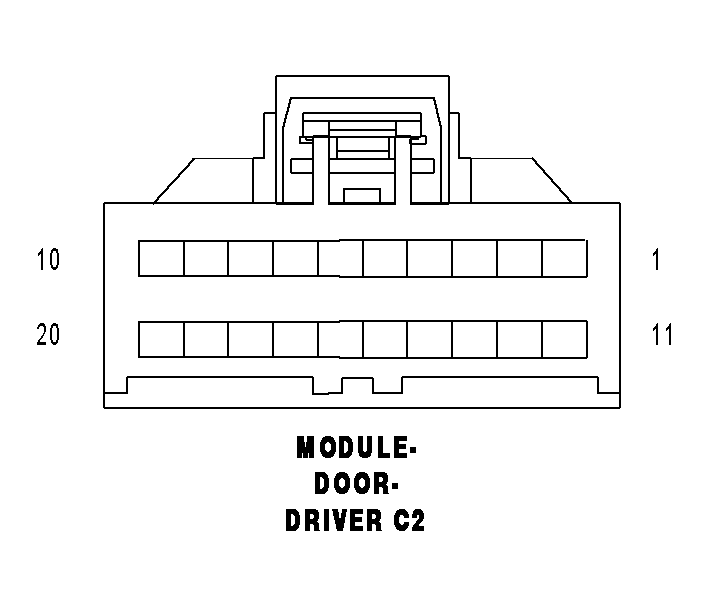

Driver Door Module Connector End View (C2)
MODULE-DOOR-DRIVER C2 - 20 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | D54 20WT | CAN B BUS (-) |
| 2 | D55 20WT/OR | CAN B BUS (+) |
| 3 | Q15 20OR/LB | WINDOW LOCK OUT SWITCH OUTPUT |
| 4 | Z421 20BK/BR | GROUND |
| 5 | - | - |
| 6 | P75 20TN/LG (MEMORY) | DRIVER MIRROR HORIZONTAL DRIVER |
| 7 | P71 20TN/DG (MEMORY) | DRIVER MIRROR VERTICAL DRIVER |
| 8 | P73 20TN/VT (MEMORY) | DRIVER MIRROR COMMON DRIVER |
| 9 | - | - |
| 10 | - | - |
| 11 | Q305 20OR | DRIVER WINDOW HALL SENSOR SUPPLY |
| 12 | Z911 20BK | GROUND |
| 13 | Q221 20OR/DG | MASTER SWITCH LEFT FRONT WINDOW MUX |
| 14 | Q222 20OR/GY | MASTER SWITCH RIGHT FRONT WINDOW MUX |
| 15 | G775 20OR/VT (LHD) | LEFT DOOR LOCK SWITCH RETURN |
| 15 | G776 20VT/OR (RHD) | RIGHT DOOR LOCK SWITCH RETURN |
| 16 | G161 20VT/DG (LHD) | LEFT DOOR LOCK SWITCH MUX |
| 16 | G160 20VT/LG (RHD) | RIGHT DOOR LOCK SWITCH MUX |
| 17 | P669 20OR/LG (MEMORY) | DRIVER MIRROR SENSOR SUPPLY |
| 18 | P67 20TN/OR (MEMORY) | DRIVER MIRROR VERTICAL POSITION SIGNAL |
| 19 | P65 20TN/VT (MEMORY) | DRIVER MIRROR HORIZONTAL POSITION SIGNAL |
| 20 | P69 20TN/WT (MEMORY) | DRIVER MIRROR SENSOR GROUND |
